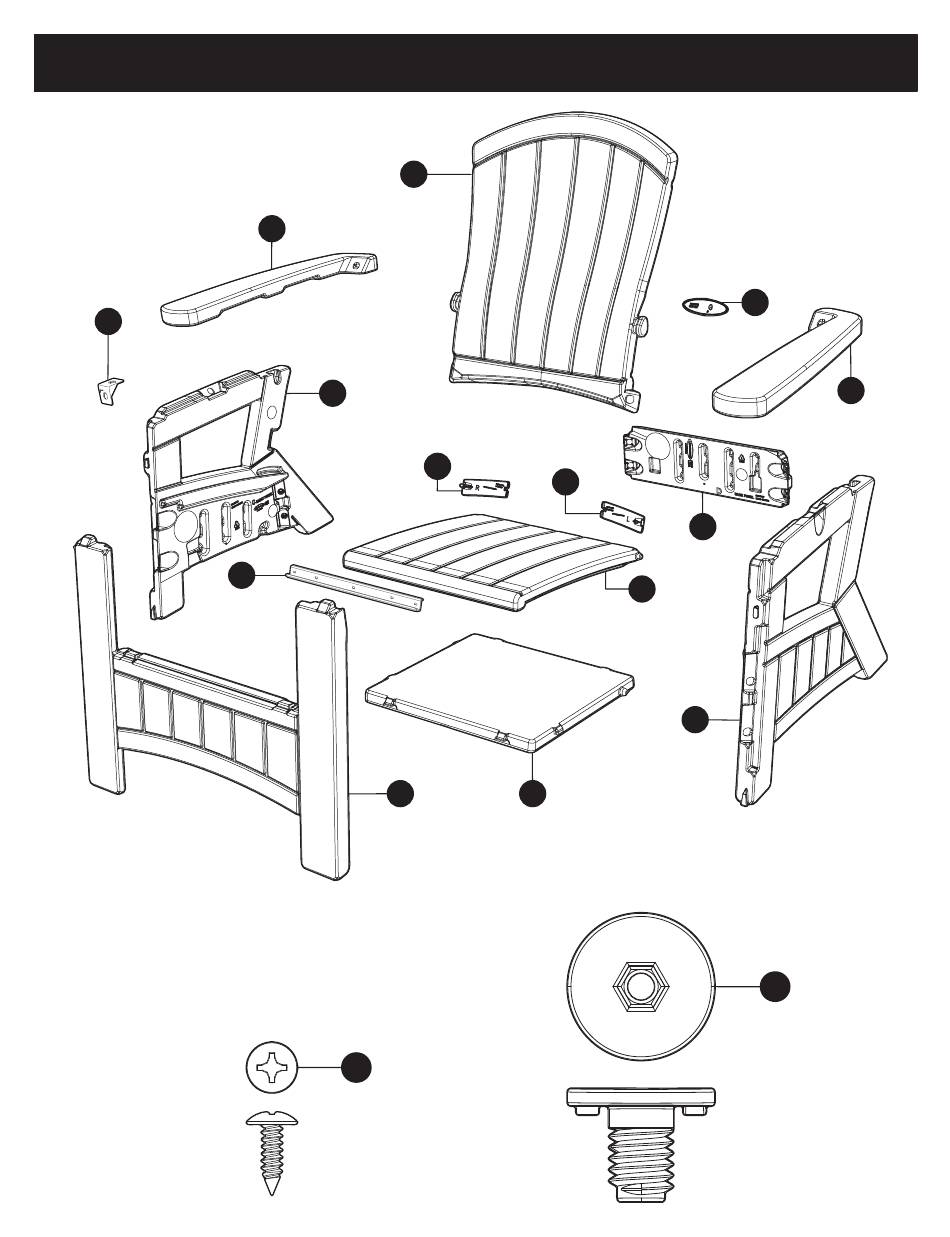

Parts / Pièces / Piezas
Armrest Bracket
Soporte del apoyabrazos
Bride de support pour l'accoudoir
0102197
x2
N
Hardware shown at actual size (*Unless otherwise noted.) Extra hardware provided. Not all are used.
Quincaillerie illustrée à la taille réelle (*sauf indication contraire). Quincaillerie supplémentaire
fournie. Toute la quincaillerie ne doit pas être utilisée.
Los accesorios se muestran en tamaño real (*salvo indicación en contrario.) Se incluyen elementos
de fijación adicionales. No se usan todos.
0480528 - Hardware Bag
Sachet de quincaillerie
Bolsa de tornillería
Extra Hardware Provided
Quincaillerie supplémentaire fournie.
Se incluyen elementos de fijación adicionales.
Armrest Right
Apoyabrazos derecho
Accoudoir droit
Seat Back
0B00766
Respaldo del asiento
K
Dossier du siège
0B00764
C
Right Panel
Panneau droit
Panel derecho
0B00770
M
S-Rail
Riel S
Rail en S
1MR007006
B
Front Panel
Panel delantero
Panneau avant
0B00768
BB
0630821
#10 x 5/8" Truss Head Screw
Vis à tête bombée de 1,59 cm (0,625po)
Perno de cabeza segmentadade 0,625 pulg.
x9
H
Right Rear Cover
Aque protectrice
Left Rear Cover
Placa protectora
Aque protectrice
0102357
Placa protectora
0102358
R
L
F
Shelf
Tablette
Repisa
0B00763
6
Logo Plate
Plaque du logoLogoplate
Placa con el logotipo
0102359
G
D
Back Panel
Panel trasero
Panneau arrière
E
0B00767
Seat
Siège
Panel del asiento
0B00762
A
Left Panel
Panneau gauche
Panel izquierdo
0B00769
AA
0102188N6
Easy Bolt 7/8"
Boulon rapide de 2,22 cm (7/8 po)
Perno "Easy Bolt" de 7/8 pulg.
x18
J
Armrest Left
Apoyabrazos izquierdo
Accoudoir gauche
0B00765
