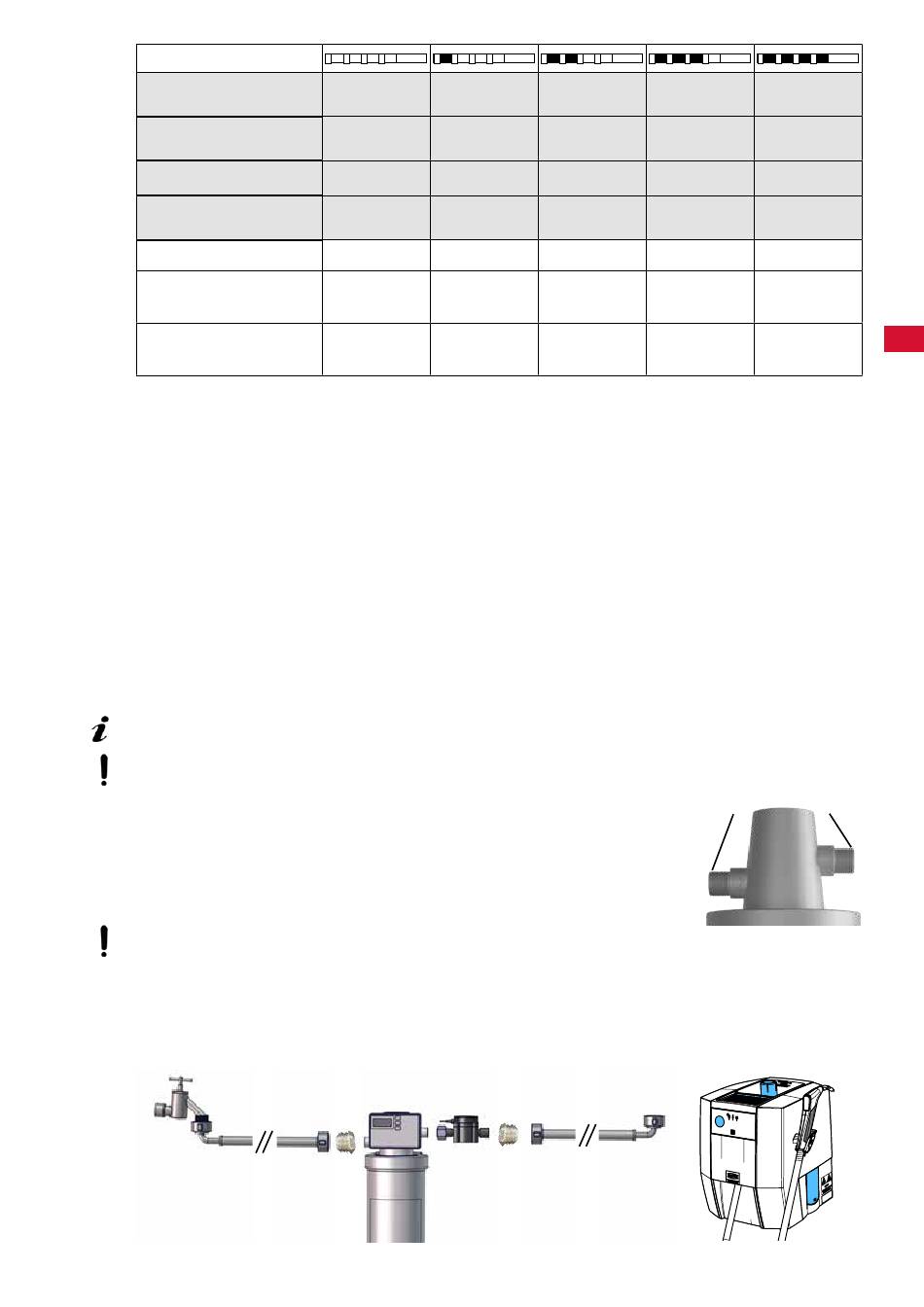

4.4 Montaż głowicy filtra / przepływomierza / wkładu filtracyjnego
Przepływomierz POWER steamer zmiękczacza wody składa się z następujących elementów:
• Jednostka czujnika
• Jednostka programująca i wskazująca
Produkt jest montowany w następujących etapach:
• Montaż głowicy filtra.
• Montaż jednostki czujnika.
• Przyłącze do sieci wodociągowej i POWER steamer 2.
• Montaż wkładu filtracyjnego.
• Montaż i przyłącze jednostki programującej i wyświetlającej (rozdz. 4.5).
⇒ Odłączyć POWER steamer 2 od źródła zasilania.
⇒ Zamknąć dopływ wody do POWER steamer 2 i odłączyć wąż doprowadzający wodę do POWER ste-
amer 2 na przyłączu wody.
⇒ Zamontować głowicę filtra w sposób pewny na ścianie w pozycji pionowej, używając odpowiednich
wkrętów (nie wchodzą w zakres dostawy).
System filtracyjny może być również eksploatowany w pozycji stojącej lub leżącej bez konieczno-
ści jego mocowania. Zalecany jest pionowy montaż na ścianie.
Podczas montażu jednostki czujnika, adapterów i węży wodnych należy upewnić się, że używane
są odpowiednie uszczelki płaskie.
⇒ Przykręcić adapter 3/4" - 3/8" do przyłącza jednostki czujnika (10, Rys. 1)
⇒ Przykręcić adapter 3/4" - 3/8" na wlocie głowicy filtra (3).
⇒ Przykręcić jednostkę czujnika do wylotu głowicy filtra (4) za pomocą nakrętki
złączkowej.
⇒ Podłączyć wąż doprowadzający wodę do POWER steamer 2 adaptera w
jednostce czujnika.
Jednostki czujnika nie wolno narażać na obciążenia mechaniczne.
⇒ Podłączyć dostarczony wąż doprowadzający wodę do adaptera na wlocie
głowicy filtra i do dopływu wody.
⇒ Przestrzegać kierunku przepływu - oznaczenia na głowicy filtra i jednostce
czujnika!
⇒ maks. moment obrotowy 10 Nm.
Rys. 4: Przykład typowej instalacji
