Należy używać wyłącznie węży z zakresu dostawy.
Nie należy używać węży ani adapterów ze stożkowymi połączeniami śrubowymi, ponieważ spowo-
dują one uszkodzenie połączeń i utratę gwarancji.
W przypadku stosowania adapterów śrubowych:
Należy stosować wyłącznie adaptery śrubowe odpowiedniego typu i długości; po przykręceniu nie
mogą one stykać się osiowo z głowicą filtra. Nieodpowiednie adaptery mogą uszkodzić połączenia
i unieważnić gwarancję.
⇒ Poprowadzić wąż płuczący do odpowiedniego zbiornika (np. wiadra) lub do
odpływu.
⇒ Otworzyć zawór płuczący (5) (OPEN).
⇒ Otworzyć dopływ wody.

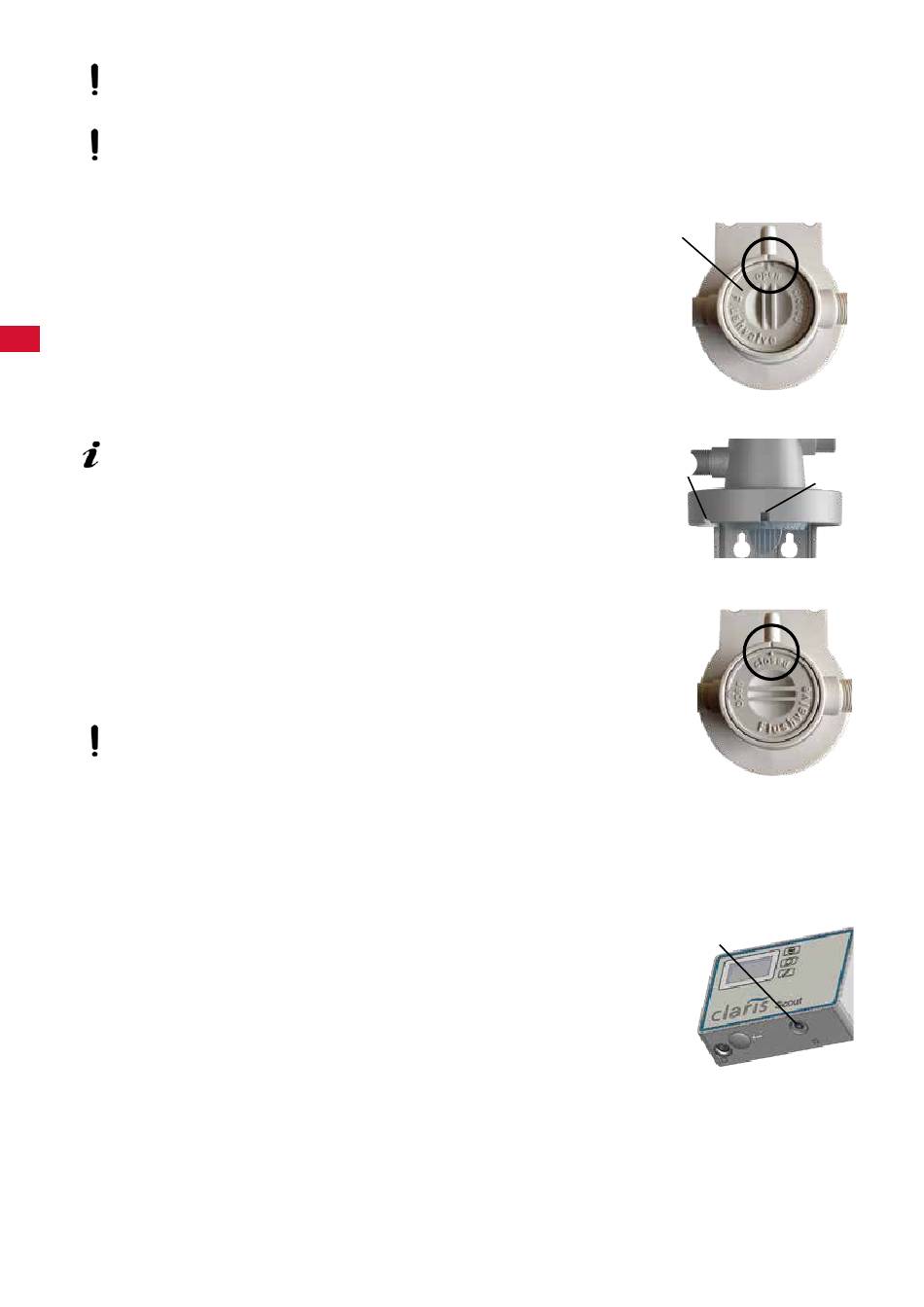

⇒ Włożyć wkład filtracyjny do głowicy filtra.
pl
Włożyć wkład filtracyjny tak, aby jego oznaczenie znajdowało się na
znaku wsuwania A i wkręcić go aż do ogranicznika krańcowego, znaku
roboczego B.
♦ Po włożeniu wkładu filtracyjnego system zostaje odpowietrzony, a wkład
przepłukany:
- Wkład filtracyjny M: należy przepuścić przez niego co najmniej 5 l wody.
- Wkład filtracyjny L. należy przepuść przez niego min. 10 l wody
⇒ Zamknąć zawór płuczący (CLOSE).
⇒ Po wstępnej instalacji systemu filtrującego należy odpowietrzyć i prze-
płukać wąż spustowy wody oraz 2 węże co najmniej POWER steamer 2
litrami wody. Przy tym należy otworzyć otwór rewizyjny na POWER ste-
amer 2 i przeprowadzić x 3 program płuczący (patrz instrukcja obsługi dla
POWER steamer 2).
Po zainstalowaniu systemu oraz po włożeniu lub wymianie wkładu filtra-
cyjnego należy sprawdzić szczelność wszystkich elementów. W żadnym
miejscu nie może być przecieków wody.
4.5
Jednostka programująca i wskazująca
Jednostka programująca i wyświetlająca mogą być przymocowane do głowicy filtra za pomocą wspornika
(11, Rys. 1) lub do ściany za pomocą dołączonego wspornika ściennego (12, Rys. 1).
Mocowanie do płyty czołowej za pomocą wspornika (11, Rys. 1):
⇒ Wepchnąć uchwyt na część głowicy, aż zatrzaśnie się we właściwym miejscu.
⇒ Otworzyć komorę baterii i włożyć baterie, 2 x typ AA.
⇒ Należy upewnić się, że polaryzacja jest prawidłowa.
⇒ Zawiesić jednostkę programującą i wyświetlającą w uchwycie.
⇒ Podłączyć kabel przyłączeniowy z jednostki czujnika do złącza w jednostce
programowania i wyświetlania (20).
- 8 -
5
Rys.
5
A
B
Rys.
6
Rys.
7
20
Rys.
8
