Resumen de contenidos para Optimum BF 30 Vario

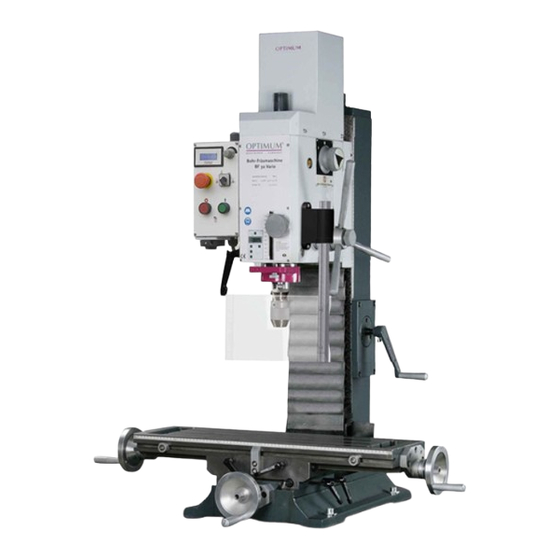

- Página 1 OPTIMUM M A S C H I N E N - G E R M A N Y Manual de instrucciones Versión 1.0.7 Taladradora-Fresadora BF 30 Vario ¡Guardar para consultas posteriores! 2. marzo 2011 Versión 1.0.7 BF 30 Vario Taladradora-Fresadora Traducción del manual de instrucciones original...
-
Página 2: Tabla De Contenido
M A S C H I N E N - G E R M A N Y Índice Prefacio Nos satisface que se haya decidido por la taladradora-fresadora BF 30 Vario de Optimum Maschinen Germany GmbH. Modificacion Las imágenes de la taladradora-fresadora pueden diferir en algunos detalles respecto a las imágenes presentadas en este manual. - Página 3 8.4.5 Eliminación de los medios lubricantes y agentes lubricantes de refrigeración ..62 Eliminación de residuos ......................62 RoHS , 2002/95/EG....................... 62 Seguimiento del producto...................... 63 2. marzo 2011 Versión 1.0.7 BF 30 Vario Taladradora-Fresadora Traducción del manual de instrucciones original Página 3...
- Página 4 M A S C H I N E N - G E R M A N Y Declaración de conformidad de la CE................... 64 Índice alfabético Página 4 Traducción del manual de instrucciones original Taladradora-Fresadora BF 30 Vario Versión 1.0.7 2. marzo 2011...
-
Página 5: Seguridad
TALADRADORA-FRESADORA. INFORMACIÓN En el caso de no poder solucionar un problema con la ayuda de este manual de instrucciones, póngase en contacto con nosotros: Optimum Maschinen Germany GmbH Dr. Robert-Pfleger-Str. 26 D- 96103 Hallstadt Telefon: +49 (0) 900 - 19 68 220 (0,49 €/min.) E-Mail: info@optimum-maschinen.de... -
Página 6: Advertencias De Seguridad (Notas De Advertencia)
En el caso de peligros concretos, sustituimos el pictograma Peligro por una adver- lesiones de las tensión elé- piezas en general tencia de manos, ctrica rotación. peligrosa, Página 6 Taladradora-Fresadora BF 30 Vario Versión 1.0.7 2. marzo 2011... -
Página 7: Otros Pictogramas
La taladradora-fresadora sólo debe instalarse y operarse en sitios secos y bien ventilados. Si la taladradora-fresadora se utiliza de un modo distinto al indicado arriba, se modifica sin la autorización de Optimum Maschinen Germany GmbH o se opera con distintos datos de pro- ceso, ya no se utiliza conforme a lo prescrito. -
Página 8: Posibles Peligros Provocados Por La Taladradora-Fresadora
Este manual está destinado a los operadores, los usuarios, los empleados de mantenimiento. Por lo tanto, las notas de advertencia se refieren tanto al manejo como al mantenimiento de la taladradora-fresadora. Página 8 Taladradora-Fresadora BF 30 Vario Versión 1.0.7 2. marzo 2011... - Página 9 En el caso de utilización no conforme a lo prescrito pueden generarse peligros para el personal, pueden ponerse en peligro la taladradora-fresadora y otros valores reales, pueden verse afectada la operatividad de la taladradora-fresadora. 2. marzo 2011 Versión 1.0.7 BF 30 Vario Taladradora-Fresadora Página 9...
-
Página 10: Posiciones Del Usuario
Las posi- bles consecuencias son • daños por piezas o partes de piezas que se desprendan a alta velocidad, • contacto con componentes en rotación, • una electrocución mortal. Página 10 Taladradora-Fresadora BF 30 Vario Versión 1.0.7 2. marzo 2011... -
Página 11: Pulsador De Parada De Emergencia
Fig.1-3: Interruptor principal ¡ADVERTENCIA! Tensión peligrosa incluso con el interruptor principal conectado. En los puntos iden- tificados con el pictograma adyacente también puede existir tensión con el interruptor principal desconectado. 2. marzo 2011 Versión 1.0.7 BF 30 Vario Taladradora-Fresadora Página 11... -
Página 12: Tapa Protectora
Compruebe la taladradora-fresadora regular. Compruebe todos los dispositivos de seguridad al principio de cada turno, una vez a la semana (con la máquina en funcionamiento), tras cada mantenimiento y reparación. Página 12 Taladradora-Fresadora BF 30 Vario Versión 1.0.7 2. marzo 2011... -
Página 13: Equipo De Protección Individual
Absténgase de cualquier modo de trabajo que ponga en peligro la seguridad: Verifique que no ponga en peligro a nadie con su trabajo. 2. marzo 2011 Versión 1.0.7 BF 30 Vario Taladradora-Fresadora Página 13... -
Página 14: Desconectar Y Segurar La Taladradora-Fresadora
Tenga en cuenta las prescripciones para la prevención de accidentes de su asociación para la prevención y el seguro de accidentes de trabajo correspondiente u otras auto- ridades inspectoras. Sujete bien las cargas. ¡Nunca pase por debajo de cargas suspendidas! Página 14 Taladradora-Fresadora BF 30 Vario Versión 1.0.7 2. marzo 2011... -
Página 15: Localización De Las Placas En La Taladradora-Fresadora
M A S C H I N E N - G E R M A N Y Localización de las placas en la taladradora-fresadora Fig.1-6: BF 30 Vario 1.13 Marcha libre en situaciones de peligro después de conversión a CNC Si la máquina ha sido objeto de una transformación ulterior, incorporando un accionamiento... -
Página 16: Datos Técnicos
1900 Anchura [mm] 2500 Revoluciones Nivel de cambio lento [min 80 - 1100 Nivel de cambio medio [min 160 - 1700 Nivel de cambio rápido [min 320 - 3100 Página 16 Taladradora-Fresadora BF 30 Vario Versión 1.0.7 2. marzo 2011... -
Página 17: Condiciones Externas
OPTIMUM Datos técnicos M A S C H I N E N - G E R M A N Y Condiciones externas BF 30 Vario Temperatura 5-35 °C Humedad 25 - 80% Material de servicio BF 30 Vario Cambio Cantidad de aceite: 1,2 litros Mobilgear 627, ISO VG 100 viscosidad 100 cSt a 40°... -
Página 18: Esquema De Posición Bf 30 Vario
Le recomendamos en general que emplee una protección contra los ruidos y una pro- tección de los oídos. 2.11 Esquema de posición BF 30 Vario Fig.2-1: Esquema de posición BF 30 Vario Página 18 Taladradora-Fresadora BF 30 Vario Versión 1.0.7... -
Página 19: Esquema De Posición Infraestructura Opcional
M A S C H I N E N - G E R M A N Y 2.12 Esquema de posición infraestructura opcional Fig.2-2: Esquema de posición infraestructura opcional 2. marzo 2011 Versión 1.0.7 BF 30 Vario Taladradora-Fresadora Página 19... -
Página 20: Desembalar Y Juntar
Sujete bien las cargas. ¡Nunca pase por debajo de cargas suspendidas! Página 20 Taladradora-Fresadora BF 30 Vario Versión 1.0.7 2. marzo 2011... -
Página 21: Almacenamiento
Ejemplo: no apilable a partir de esta caja de embalaje; no debe apilarse ninguna más encima Consulte Optimum Maschinen Germany GmbH en caso de que el taladradora-fresadora y los accesorios deban almacenarse por un período superior a tres meses y en condiciones exter- nas distintas a las prescritas Información en página 5. -
Página 22: Instalación Y Montaje
Procure que los topes de la carga no puedan causar daño alguno en los componentes o en la pintura. 3.4.3 Montaje Compruebe la orientación horizontal del fundamento de la taladradora-fresadora con un nivel de burbuja. Página 22 Taladradora-Fresadora BF 30 Vario Versión 1.0.7 2. marzo 2011... -
Página 23: Primera Puesta En Servicio
Emplee solamente las herramientas de sujeción de piezas a mecanizar (por ejemplo por- tabrocas de sujeción rápida) que se suministran con la máquina o bien que OPTIMUM ofrezca en tanto equipamiento optativo Emplee las herramientas de sujeción de piezas a mecanizar sólo en la gama de revo-... -
Página 24: Alimentación De Corriente
Tornillo de banco del sistema hidráulico HMS 335 2044 Juego de 18 espaciadores paralelos 3354000 Mecanismo universal de refrigerante, 230 V 3352002 Mecanismo universal de refrigerante, 400 V 3352001 Página 24 Taladradora-Fresadora BF 30 Vario Versión 1.0.7 2. marzo 2011... - Página 25 Juego de 20 fresas frontales HSS 3386200 Mordazas sistema pinzas de 3352050 sujeción MK 3 Cabezal móvil con regulación de altura RST 1 3356155 Base para piezas redondas horizontal y 3356150 vertical RT 150 2. marzo 2011 Versión 1.0.7 BF 30 Vario Taladradora-Fresadora Página 25...
-
Página 26: Manejo
Palanca de sujeción Avance de precisión de la pinola pinola Regla con escala Manivela al ajuste de altu- ras del cabezal de fresado y perforación Fig.4-1: BF 30 Vario Página 26 Taladradora-Fresadora BF 30 Vario Versión 1.0.7 2. marzo 2011... -
Página 27: Panel De Mandos
Servicio estándar, selección marcha a la derecha o a la izquierda. Potenciómetro Ajuste del número de revoluciones "VARIO" Pulsador ON El pulsador „ON“ enciende el giro del husillo de broca. 2. marzo 2011 Versión 1.0.7 BF 30 Vario Taladradora-Fresadora Página 27... -
Página 28: Pulsador Off
Limpie el alojamiento del husillo Tapadera portafresa / pinola. Limpie el cono de su herramienta. Coloque la herramienta en el husillo portafresa / pinola. Fig.4-3: Cabezal de fresado y perforación Página 28 Taladradora-Fresadora BF 30 Vario Versión 1.0.7 2. marzo 2011... -
Página 29: Interior
Modificación del rango de revoluciones ¡ATENCIÓN! Espere a que la taladradora-fresadora se pare completamente antes de modificar el conmutador de cambio. 2. marzo 2011 Versión 1.0.7 BF 30 Vario Taladradora-Fresadora Página 29... -
Página 30: Selección De Revoluciones
30 - 100 300 - 400 De ello resultan los siguientes valores de orientación para las revoluciones en función del diámetro y tipo de la fresa y del material. Página 30 Taladradora-Fresadora BF 30 Vario Versión 1.0.7 2. marzo 2011... -
Página 31: Valores De Referencia Para Revoluciones Con Brocas En Espiral Hss - Eco
0,10 0,10 0,125 0,125 0,16 900N/mm Acero de construcción, 2500 1600 1250 1000 Aceite aleado, templado hasta f" 0,032 0,04 0,05 0,063 0,08 0,10 0,10 0,125 0,125 1200 n/mm 2. marzo 2011 Versión 1.0.7 BF 30 Vario Taladradora-Fresadora Página 31... -
Página 32: Desplazamiento Manual De La Pinola Con El Avance De Precisión
Fig.4-6: „Tornillo de agarre“ auf Seite 32) . La palanca de la pinola se aparte del cabezal de fresado y perforación y desactiva el aco- plamiento del avance de precisión. Página 32 Taladradora-Fresadora BF 30 Vario Versión 1.0.7 2. marzo 2011... -
Página 33: Indicador Digital Del Avance De La Pinola
El compartimiento para la pila debe ser cerrado después de insertada la pila. 2. marzo 2011 Versión 1.0.7 BF 30 Vario Taladradora-Fresadora Página 33... -
Página 34: Averías
Cuando se quiera girar la cabeza operadora, los tornillos se deben soltar sólo lo necesario para realizar las labores de ajuste. Una vez que se haya ajustado el ángulo de giro, deben volver a apretarse los tornillos de sujeción. Página 34 Taladradora-Fresadora BF 30 Vario Versión 1.0.7 2. marzo 2011... -
Página 35: Mantenimiento
Lesiones muy graves en las personas que trabajan en la taladradora-fresadora, • Daños en la taladradora-fresadora. Sólo el personal cualificado debe efectuar trabajos de mantenimiento y reparación en la taladradora-fresadora. 2. marzo 2011 Versión 1.0.7 BF 30 Vario Taladradora-Fresadora Página 35... -
Página 36: Preparación
Engrasar todas las guías de conducción. Lubricar tenimiento o reparación Engrasar con aceite todas las superficies desnudas. Utilice Semanal- Lubricar para ello aceite sin ácidos, p. ej aceite de armas o de mente motor. Página 36 Taladradora-Fresadora BF 30 Vario Versión 1.0.7 2. marzo 2011... - Página 37 Tornillo de salida de aceite al cabo de 200 horas de ser- Cambio de vicio, después aceite cada 2000 horas de servicio Tapón de aireación del engranaje Fig.5-3: Cabezal portafresa 2. marzo 2011 Versión 1.0.7 BF 30 Vario Taladradora-Fresadora Página 37...
- Página 38 Fig.5-4: Engrasador Bloquee el cabezal de fresado. Retire la tapa de mantenimiento de la columna. Engrase las ruedas dentadas. Ruedas de engranaje Semest- Engrasar ralmente Fig.5-5: Regulación del eje Z Página 38 Taladradora-Fresadora BF 30 Vario Versión 1.0.7 2. marzo 2011...
- Página 39 Gire la manivela del cabezal perforador/fresador lo más abajo posible. Bloquee la manivela por la izquierda y la derecha. Retire la tapa de mantenimiento de la columna. 2. marzo 2011 Versión 1.0.7 BF 30 Vario Taladradora-Fresadora Página 39...
- Página 40 Fig.5-9: Columna y cabezal de fresado Proceda como se ha indicado para el ajuste de los ejes X e ¡INFORMACIÓN! El rodamiento del husillo dispone de lubricación permanente. No precisa ser lubricado de nuevo. Página 40 Taladradora-Fresadora BF 30 Vario Versión 1.0.7 2. marzo 2011...
-
Página 41: Reparación
En caso de que el personal técnico cualificado del operador realice las reparaciones, debe res- petar las indicaciones de este manual. Optimum Maschinen Germany GmbH no asume la responsabilidad y la garantía para daños y anomalías de funcionamiento como consecuencia de la infracción de este manual de instrucciones. -
Página 42: Ersatzteile - Spare Parts - Bf30 Vario
OPTIMUM Ersatzteile - Spare parts - BF30 Vario M A S C H I N E N - G E R M A N Y Ersatzteile - Spare parts - BF30 Vario Säule - Column 2.3.11... -
Página 43: Kreuztisch - Cross Table 1 - 2
Kreuztisch - Cross table 1 - 2... -
Página 44: Kreuztisch - Cross Table 2 - 2
Kreuztisch - Cross table 2 - 2... -
Página 45: Schutzeinrichtung - Protection Device
OPTIMUM Ersatzteile - Spare parts - BF30 Vario M A S C H I N E N - G E R M A N Y Schutzeinrichtung - Protection device 2.3.11... -
Página 46: Fräskopf - Milling Head 1 - 3
Fräskopf - Milling head 1 - 3... -
Página 47: Fräskopf - Milling Head 2 - 3
OPTIMUM Ersatzteile - Spare parts - BF30 Vario M A S C H I N E N - G E R M A N Y Fräskopf - Milling head 2 - 3 2.3.11... -
Página 48: Fräskopf - Milling Head 3 - 3
OPTIMUM Ersatzteile - Spare parts - BF30 Vario M A S C H I N E N - G E R M A N Y Fräskopf - Milling head 3 - 3 2.3.11... -
Página 49: Maschinenunterbau (Optional) - Machine Stand (Option)
OPTIMUM Ersatzteile - Spare parts - BF30 Vario M A S C H I N E N - G E R M A N Y Maschinenunterbau (Optional) - Machine stand (option) 2.3.11... -
Página 50: Teileliste - Parts List
OPTIMUM Ersatzteile - Spare parts - BF30 Vario M A S C H I N E N - G E R M A N Y Teileliste - Parts list Zeichnungs- Artikel- Menge Grösse Bezeichnung Designation nummer nummer Qty. Drawing no. - Página 51 OPTIMUM Ersatzteile - Spare parts - BF30 Vario M A S C H I N E N - G E R M A N Y Zeichnungs- Artikel- Menge Grösse Bezeichnung Designation nummer nummer Qty. Drawing no. Size Item no. Keilleiste Kreuztisch Y-Achse...
- Página 52 OPTIMUM Ersatzteile - Spare parts - BF30 Vario M A S C H I N E N - G E R M A N Y Zeichnungs- Artikel- Menge Grösse Bezeichnung Designation nummer nummer Qty. Drawing no. Size Item no. Klemmschraube...
- Página 53 OPTIMUM Ersatzteile - Spare parts - BF30 Vario M A S C H I N E N - G E R M A N Y Zeichnungs- Artikel- Menge Grösse Bezeichnung Designation nummer nummer Qty. Drawing no. Size Item no. Innensechskant - Stiftschraube...
- Página 54 OPTIMUM Ersatzteile - Spare parts - BF30 Vario M A S C H I N E N - G E R M A N Y Zeichnungs- Artikel- Menge Grösse Bezeichnung Designation nummer nummer Qty. Drawing no. Size Item no. Belüftungsschraube Getriebe...
- Página 55 OPTIMUM Ersatzteile - Spare parts - BF30 Vario M A S C H I N E N - G E R M A N Y Zeichnungs- Artikel- Menge Grösse Bezeichnung Designation nummer nummer Qty. Drawing no. Size Item no. Kühlmittelumpe 230 V...
-
Página 56: Schaltplan - Wiring Diagram
OPTIMUM Ersatzteile - Spare parts - BF30 Vario M A S C H I N E N - G E R M A N Y 6.10 Schaltplan - Wiring diagram Abb.6-1: Schaltplan - Wiring diagram 2.3.11... -
Página 57: Teileliste Elektrik - Parts List Electrical Komponents
OPTIMUM Ersatzteile - Spare parts - BF30 Vario M A S C H I N E N - G E R M A N Y 6.10.1 Teileliste Elektrik - Parts list electrical komponents Artikel- Menge Grösse Bezeichnung Designation nummer Qty. -
Página 58: Anomalías
32 • El acoplamiento del avance de • Limpiar, sustituir. precisión no agarra, está sucio, con grasa, desgastado o defectuoso. Página 58 Taladradora-Fresadora BF 30 Vario Versión 1.0.7 2. marzo 2011... -
Página 59: Anexo
Mando manual del avance de la broca. Portabrocas de Alojamiento para la broca con sistema de sujeción rápida sujeción manual. Pieza Elemento a perforar o mecanizar. Herramienta Fresa, taladro, avellanador cónico, etc. 2. marzo 2011 Versión 1.0.7 BF 30 Vario Taladradora-Fresadora Página 59... -
Página 60: Reivindicaciones En Concepto De Garantía Por Causa De Deficiencias / Garantía
Al margen de las reivindicaciones en concepto de garantía por causa de deficiencias legales por parte del comprador frente al vendedor, el fabricante del producto, la empresa OPTIMUM GmbH, Robert-Pfleger-Straße 26, D-96103 Hallstadt, no le concede demás garantías siempre que no se encuentren aquí... -
Página 61: Puesta Fuera De Servicio
El aparato contiene componentes eléctricos y electrónicos y no debe eliminarse con la basura doméstica. Según la directiva europea 2002/96/CE relativa a los aparatos eléctricos y electrónicos viejos y su aplicación en el derecho nacional las herramientas eléctricas y las 2. marzo 2011 Versión 1.0.7 BF 30 Vario Taladradora-Fresadora Página 61... -
Página 62: Eliminación De Los Medios Lubricantes Y Agentes Lubricantes De Refrigeración
RoHS , 2002/95/EG El icono que presenta el producto o su embalaje indica que el producto se corresponde a la directiva europea 2002/95/CE. Página 62 Taladradora-Fresadora BF 30 Vario Versión 1.0.7 2. marzo 2011... -
Página 63: Seguimiento Del Producto
Rogamos nos comunique los detalles de especial interés para nosotros: Datos de ajuste modificados Experiencia con la taladradora-fresadora que resulte importante para otros usuarios Anomalías repetidas Optimum Maschinen Germany GmbH Dr.-Robert-Pfleger-Str. 26 D-96103 Hallstadt Telefax +49 (0) 951 - 96 822 - 22 E-Mail: info@optimum-maschinen.de... -
Página 64: Declaración De Conformidad De La Ce
Responsable de la documentación: Kilian Stürmer. Teléfono: +49 (0) 951 96822-0 Dirección: Dr.-Robert-Pfleger-Str. 26 D - 96103 Hallstadt Kilian Stürmer (Gerente) Hallstadt, a 2.3.11 Página 64 Anexo Taladradora-Fresadora BF 30 Vario ; Version 1.0.7 2. März 2011... - Página 65 Punto de enganche de la carga .....22 Rango de revoluciones ........29 Revoluciones ..........16 RoHS , 2002/95/EG ........62 Servicio Colocar una herramienta ......28 Tapa protectora ..........12 Uso de equipos elevadores ......14 2. März 2011 Versión 1.0.7 BF 30 Vario Taladradora-Fresadora Página 65...
