INSTALLATIONSANWEISUNGEN FÜR DIE WANDEINHEIT
Bevor Sie mit der Installation beginnen, wählen Sie den
Standort für das Wand- und das Außengerät entsprechend
den auf den vorherigen Seiten aufgelisteten Vorausset-
zungen.
Installieren Sie das Wandgerät in dem Raum, der klimati-
siert werden soll, und vermeiden Sie dabei Korridore oder
Gemeinschaftsbereiche. Installieren Sie das Wandgerät in
einer Höhe von mehr als 2 m über dem Fußboden.
Installation der Wandbefestigungsplatte
1. Hängen Sie die Befestigungsplatte an die Wand,
bringen Sie sie mithilfe einer Wasserwaage in eine
horizontale Position und zeichnen Sie die Löcher für die
Schrauben an der Wand an.
2. Bohren Sie mit einer Schlagbohrmaschine die Löcher
für die Schrauben an der Wand (der Bohrer der Bohrma-
schine muss mit dem Spreizdübel aus Kunststoff überein-
stimmen) und stecken Sie die Dübel in die Löcher.
3. Befestigen Sie die Platte mit den mitgelieferten
selbstschneidenden Schrauben an der Wand und prüfen
Sie durch Ziehen, ob sie fest installiert ist. Wenn der
Kunststoff-Spreizdübel lose ist, mit dem Bohrer ein
weiteres Befestigungsloch in der Nähe anbringen.
Bohren Sie ein Loch in die Wand, um elektrische
Kabel und Kältemittelverbindungen zu verlegen
1.Wählen Sie die Position des Rohrlochs entsprechend
der Richtung des Auslaufrohrs. Dieses Loch sollte etwas
unterhalb des Rahmens der Wandbefestigungsplatte
gebohrt werden. Voir ci-contre les précaunisations
2.Ziehen Sie ein Flexrohr durch das Loch, damit es sauber
und unversehrt bleibt.
Bohren Sie ein Loch mit einem Durchmesser
zwischen Ø60 und Ø80 an der ausgewählten Stelle für
das Auslaufrohr.
ATTENTION :
Damit das Kondenswasser nach
außen abfließen kann, bohren Sie das Loch unbedingt
mit einer leichten Neigung von 5-10° nach unten.
Anmerkung: Andernfalls besteht die Gefahr, dass das
Wasser aus dem Innengerät ausläuft.
Innenbereich Außenbereich
9
5-10 °

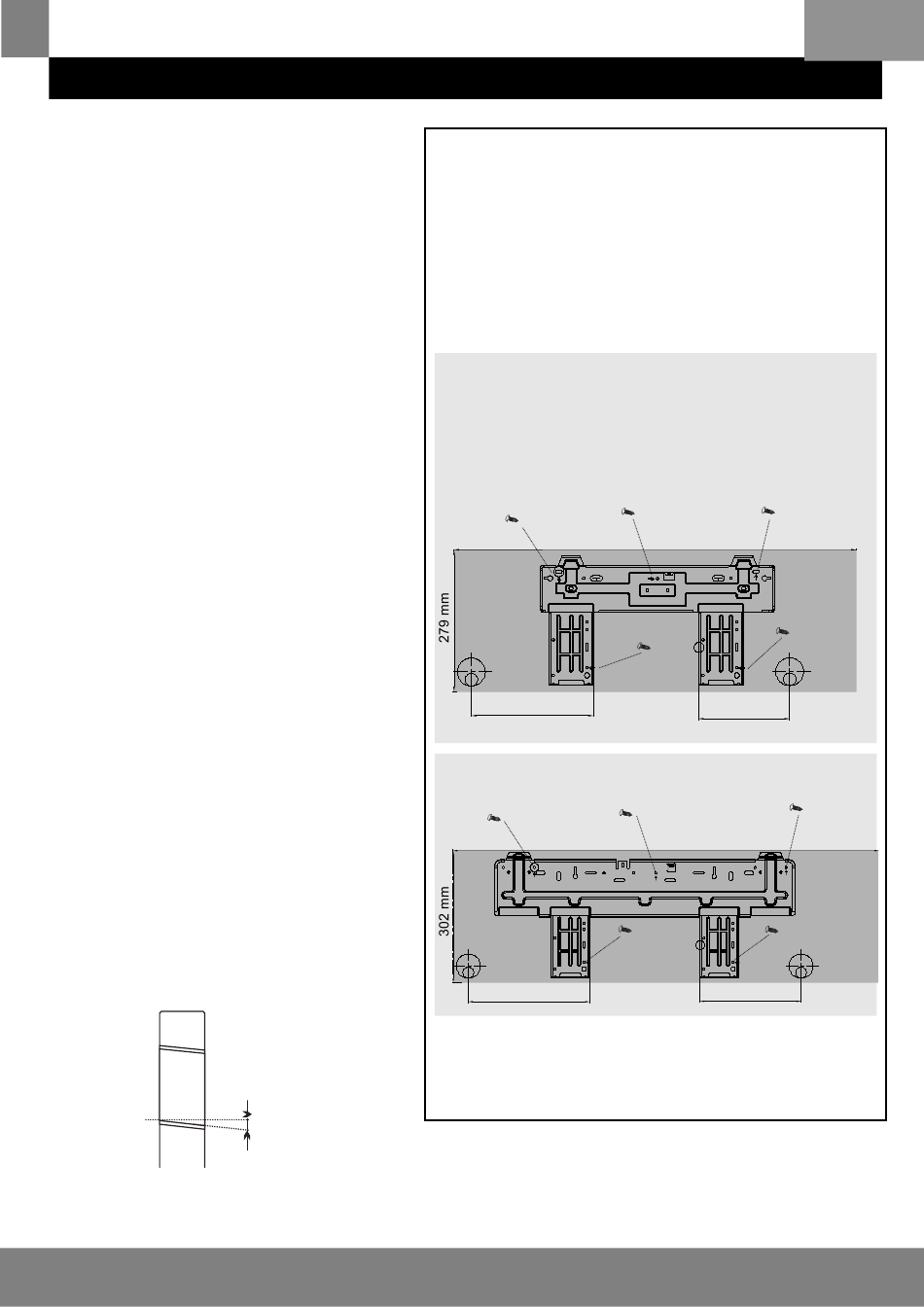

Um sicherzustellen, dass Sie genügend Platz für die Montage
des Innengerät haben, zeigen die folgenden Abbildungen
die verschiedenen Arten von Wandbefestigungsplatten sowie:
- Uesamtabmessungen.
- Empfohlene Position der Befestigungsschrauben.
- Position des Lochs in der Wand (auf der rechten oder linken
Seite der Platte für die Verlegung der Kältemittelanschlüsse,
des Kondenswasserschlauchs und der Elektrokabel.
Hinweis: Diese Schemata sind nicht verbindlich.
Nur die in in der Verpackung mitgelieferte
Befestigungsplatte ist verbindlich.
Inneneinheit Mono Split - Ref 409730 (SMVH09B-2A2A3NH)
Inneneinheit Mono Split - Ref 409731 (SMVH12B-2A2A3NH)
Inneneinheit Bi Split - Ref 409733 (SMVH09B-2A2A3NG
Inneneinheit Tri split - Ref 409894 (2 x SMVH09B-2A2A3NG
zwischen Ø60
und Ø80 mm
240 mm
Inneneinheit Mono Split - Ref 409732 (SMVH18B-4A2A3NG)
zwischen Ø60
und Ø80 mm
277 mm
+ SMVH12B-3A2A3NG)
+ SMVH12B-3A2A3NG)
792 mm
zwischen Ø60
und Ø80 mm
180 mm
972 mm
zwischen Ø60
und Ø80 mm
231 mm
