IT

SCELTA DEL LUOGO/ISTRUZIONI PER L'INSTALLAZIONE

Non installare l'unità nei seguenti luoghi, poiché questo
potrebbe causare malfunzionamenti.
- Non installare l'unità esterna vicino a una fonte di calore,
vapore o gas infiammabile.
- Un luogo che contiene attrezzature ad alta frequenza
(ad esempio, saldatrice, attrezzature mediche).
- Un luogo in prossimità di una zona costiera.
- Un luogo con olio o fumo nell'aria.
- Un luogo con gas solforico.
- Altri luoghi con condizioni speciali.
UNITÀ INTERNA A PARETE
Selezionare una posizione che sia abbastanza forte da
sostenere il peso dell'unità e che non accentui il rumore
o le vibrazioni generate dal funzionamento.
Le porte di ingresso e di uscita non devono essere ostruite:
l'aria deve poter circolare in tutta la stanza.
Installare il condizionatore d'aria vicino a una fonte di corrente.
Installare il condizionatore dove sarà facile fare il collegamento
tra l'unità a parete e l'unità esterna.
Installare il condizionatore d'aria dove sarà facile scaricare
l'acqua di condensa.
Il sistema deve essere installato a più di 2 m dal suolo.

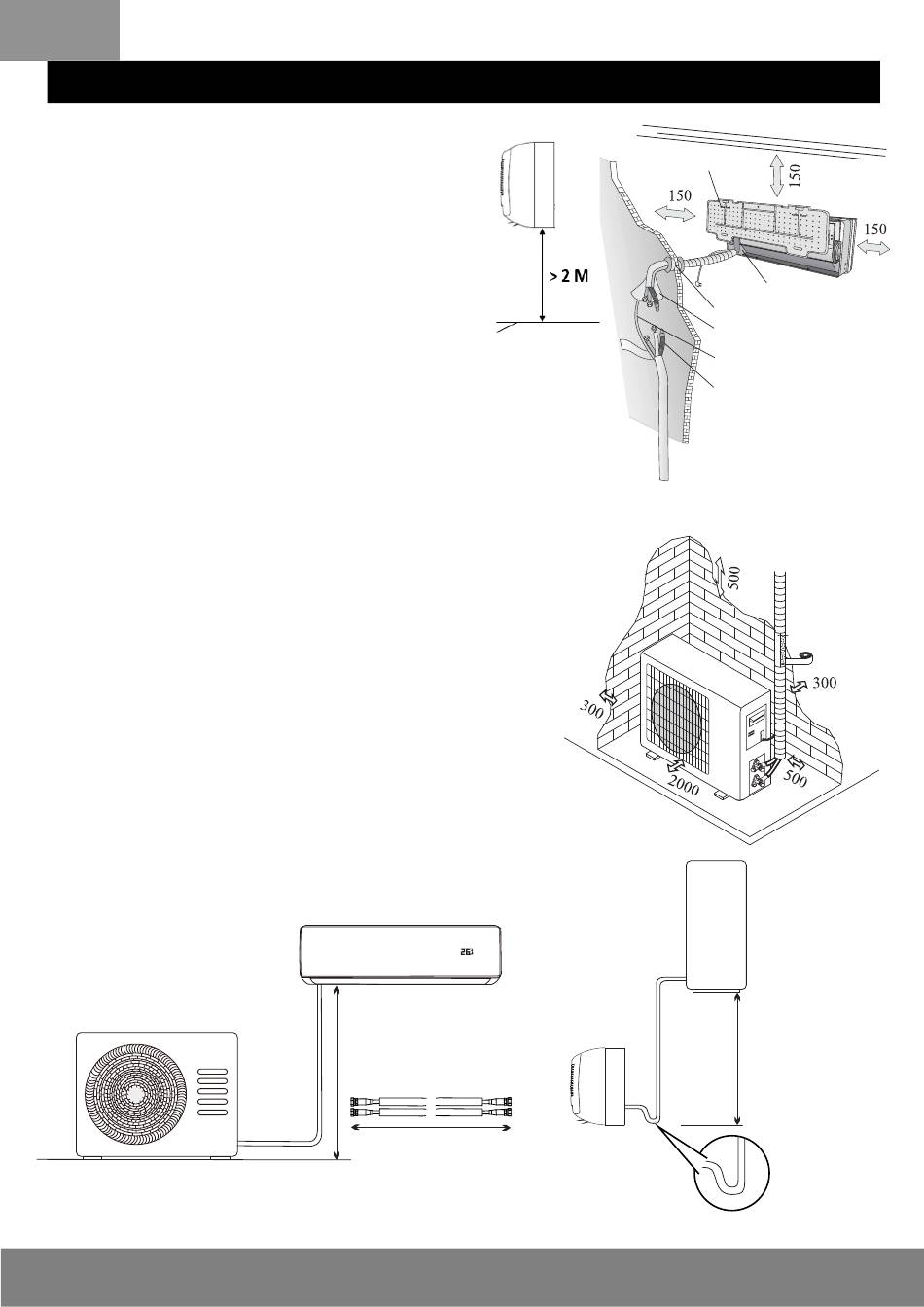

Controllare gli spazi necessari come mostrato a fianco per
garantire l'accessibilità.
Installare il condizionatore d'aria dove il filtro sarà facilmente
accessibile.
UNITÀ ESTERNA
Non installare l'unità in un luogo ventoso o polveroso.
Non installare dove c'è molto traffico.
Scegliete una posizione in cui il flusso d'aria e il rumore non disturbino
i vicini.
Evitare di installare l'unità esterna dove sarà esposta alla luce diretta
del sole. (In caso contrario, utilizzare una protezione, se necessario,
che non impedisca la circolazione dell'aria).
Lasciate abbastanza spazio per una buona circolazione dell'aria,
come mostrato qui di fianco.
Installare l'unità esterna in un luogo sicuro e solido.
Se l'unità esterna è soggetta a vibrazioni, fissarla con rondelle di gomma
da posizionare sotto gli elementi di fissaggio.
ATTENZIONE: Lunghezza massima dei collegamenti del refrigerante di 12 metri.

SCHEMA DI INSTALLAZIONE

INSTALLAZIONE ELETTRICA:

assicurarsi che venga utilizzato un circuito di alimentazione separato, specifico per il condizionatore d'aria.
90
L'installazione è
condizionata dalla
lunghezza massima
dei collegamenti del
refrigerante di 12 metri
12 metri massimo
Piastra di montaggio
suolo
Spazio minimo richiesto (in mm)
esterna
Unità
interna
Tubo della condensa
Manicotto
Isolante
cavo elettrico
Tubo della condensa
Unità
L'installazione dell'unità
esterna a più di 3 metri
di altezza dall'unità interna
richiede la predisposizione
di trappole dell'olio
Trappola dell'olio
