OXÍGENO Y EL LADO DE LA EXHALACIÓN DEL ASA
La inyección de oxígeno puro en el sistema, ya sea manual o electrónicamente, a
través del solenoide, se inyecta en el lado de la exhalación del bucle de respiración.
Este diseño asegura que un buceador nunca pueda obtener inadvertidamente una
dosis de oxígeno de alta presión parcial mientras bucea, y ese oxígeno que se inyecta
en el bucle tiene mucho tiempo para mezclarse adecuadamente con el gas del bucle,
evitando así picos de O
PLACA DE CABEZA + SELLO DE CO
Una vez que el gas exhalado por el buzo entra en la cabeza, viaja a la placa de la cabeza,
que es también donde el O
El sello de CO

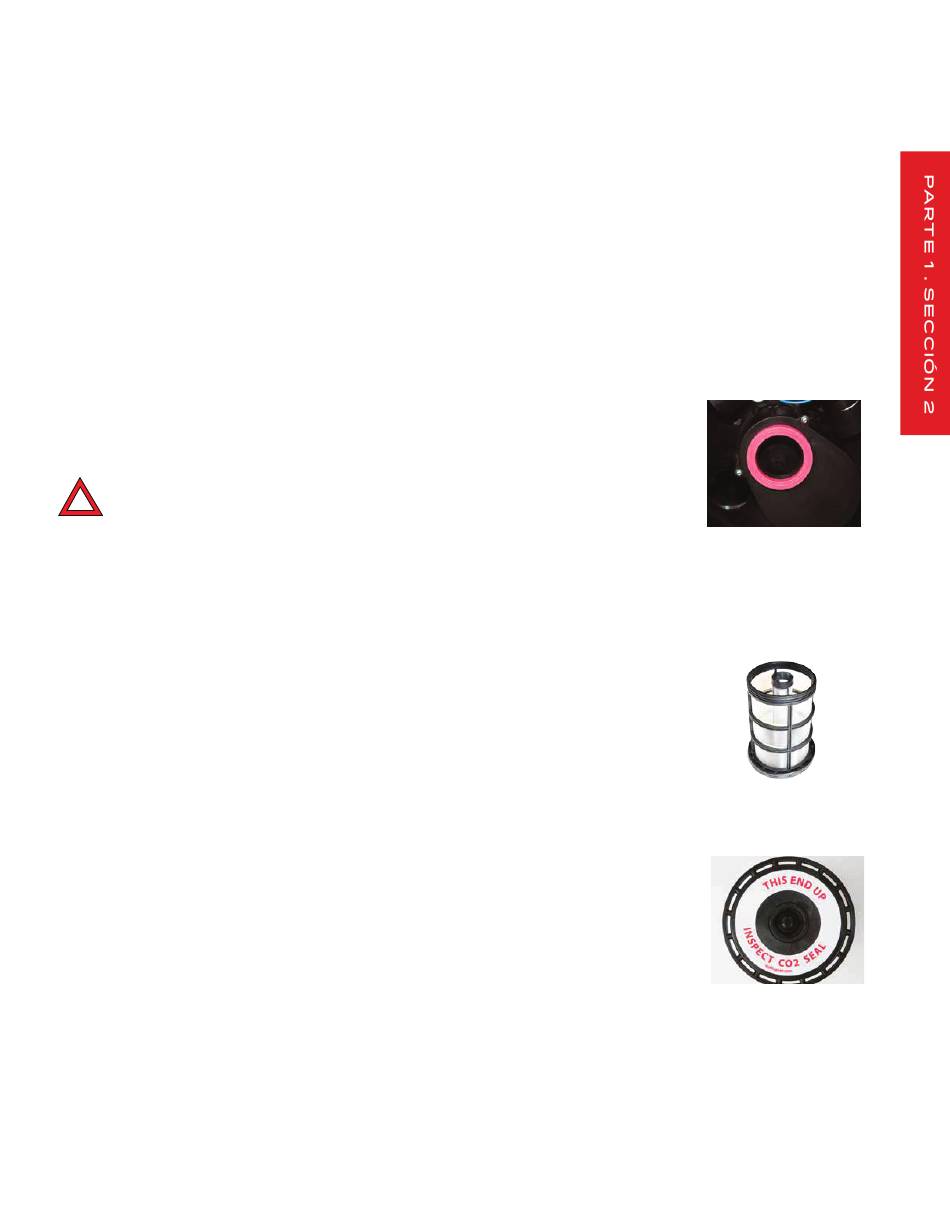

rojo (Fig. 1.2) que sella la cesta depuradora a la placa de cabecera se
2
encuentra en una ranura en el extremo de la placa de cabecera frente a la cesta de lavado.
¡El sello Red CO
debe estar en su lugar en todo momento durante las operaciones de buceo!
2
ADVERTENCIA: RESPIRAR DESDE EL PRISMA 2 SIN
EL SELLO DE CO
!
EN UN BYPASS DE GAS 100% DEL DEPURADOR. SI
NO SE ASEGURA DE QUE EL SELLO DE CO
ESTÉ INSTALADO CORRECTAMENTE, PUEDE
PROVOCAR LESIONES O LA MUERTE.
LA CESTA DEPURADORA
The gas leaves the head plate and enters the radial scrubber basket through its center tube
(Fig. 1.3). As the gas radiates outwards through the CO
walls, exhaled CO
is chemically sequestered (adsorbed) by the CO
2
added oxygen is mixed with the loop gas as it travels through the scrubber granules. Upon
exiting the scrubber, the heated gas enters the thermal air jacket area between the basket
and bucket.
La camisa de aire sirve para dos propósitos: en primer lugar y más importante, aísla el
material del depurador de temperaturas externas más frías, lo que ayuda a aumentar la
eficiencia del proceso de absorción. En segundo lugar, la humedad en el gas calentado
que sale del depurador tiene la oportunidad de condensarse a lo largo de la pared del
cubo más frío, disminuyendo la humedad general del gas que ingresa a la carcasa del
sensor de oxígeno.
Desde la camisa térmica, el gas fluye hacia arriba a través de las paletas de flujo de la
cesta del depurador (Fig. 1.4). Esta restricción crea velocidades de gas más altas en el
área del sensor sin aumentar el trabajo de respiración, disminuyendo aún más el punto
de rocío del gas a medida que llega a los sensores de oxígeno. Mediante el uso de
condensación natural a lo largo de la superficie de la pared del cubo y la manipulación
de las velocidades del gas en el área alrededor de los sensores de O
los sensores lo más secos posible sin agregar complejidades como esponjas u otros
dispositivos de bloqueo de humedad.
