Hollis PRISM 2 FMCL Manual De Usuario página 56

B: Batería HUD (Heads Up Display)
La batería HUD se encuentra en el compartimento de la batería. Es una batería
SAFT 3.6V AA.
C: Juntas tóricas (2) (LL)
Hay dos juntas tóricas que sellan el compartimiento de la batería. Una junta
tórica de "sello de compresión" se encuentra dentro de la ranura de la junta
tórica en la parte superior del compartimiento de la batería (Fig. 2.51), y su cara
de acoplamiento es el borde inferior de la tapa de la batería. Retire, limpie y
prepare la junta tórica, la ranura de la junta tórica y la superficie de acoplamiento
para su uso, o reemplácelas si está desgastada o dañada.
La segunda junta tórica "Sello radial" reside en una ranura en el borde interior de
la tapa de la batería (Fig. 2.52), y su borde de acoplamiento es la superficie interior
de la pila de electrónica. Retire, limpie y prepare la junta tórica, la ranura de la
junta tórica y la superficie de acoplamiento para su uso, o reemplácelas si está
desgastada o dañada.
D: Cubierta, pestillos de cubierta y guardianes (O, LL)
La tapa de aluminio de la batería se mantiene en su lugar mediante dos pestillos de
bloqueo de acero sin manchas Nielsen Sessions (Fig. 2.53). Opere los pestillos y
verifique que estén libres de escombros, y el mecanismo de bloqueo se bloquea
firmemente en su lugar. Los pestillos dañados deben reemplazarse antes de sumergir
el PRISM 2 en agua.
Si no se mantienen los pestillos del compartimento de la batería en buen estado de
funcionamiento, puede provocar una inundación del compartimento de la batería.
Los guardacuestas se moldean en la tapa del compartimento de la batería. Asegúrese
de que no haya daños por impacto que puedan haber agrietado los guardianes de aluminio.
ADVERTENCIA: LA TAPA DE LA BATERÍA ESTÁ EQUIPADA CON UNA
!
VÁLVULA DE ALIVIO DE PRESIÓN. SI EL COMPARTIMENTO DE LA
BATERÍA SE INUNDARA, ÁCIDO DE LA BATERÍA Y GASES VENENOSOS
SE FORMARÁ DENTRO DEL COMPARTIMENTO. NUNCA DEBE
EXPONERSE AL ÁCIDO O A LOS GASES DEL COMPARTIMIENTO DE LA
BATERÍA DE VENTILACIÓN.
ADVERTENCIA: SI EL COMPARTIMENTO SE INUNDA DURANTE LAS
!
OPERACIONES DE BUCEO, LA VÁLVULA DE ALIVIO DE PRESIÓN
VENTILARÁ LOS GASES PRESURIZADOS Y EL ÁCIDO EN EL AGUA
CIRCUNDANTE.
ADVERTENCIA: DEBIDO A QUE LAS BATERÍAS DE SOLENOIDE Y HEADS UP
!
DISPLAY ESTÁN EN ESTE COMPARTIMENTO, SI EL COMPARTIMENTO SE
INUNDA, LAS BATERÍAS SE LLENARÁN. PIERDE RÁPIDAMENTE SU CARGA
HACIENDO QUE EL HEADS UP DISPLAY Y EL SOLENOIDE DEJEN DE FUNCIONAR.
PRECAUCIÓN: DESPUÉS DE UNA INUNDACIÓN DEL COMPARTIMENTO DE LA
BATERÍA, DEBE TOMAR PRECAUCIONES AL LIMPIAR Y DESECHAR TODOS LOS
MATERIALES DENTRO DEL COMPARTIMENTO, Y NO DEBE VOLVER A
SUMERGIRSE HASTA QUE HAYA REEMPLAZADO LA VÁLVULA DE ALIVIO
DE PRESIÓN DE LA TAPA DE LA BATERÍA. (CONSULTE LA GUÍA DE SERVICIO
AL USUARIO PARA OBTENER MÁS INFORMACIÓN SOBRE CÓMO RECUPERARSE
DE UN COMPARTIMENTO DE BATERÍA INUNDADO).
| 56

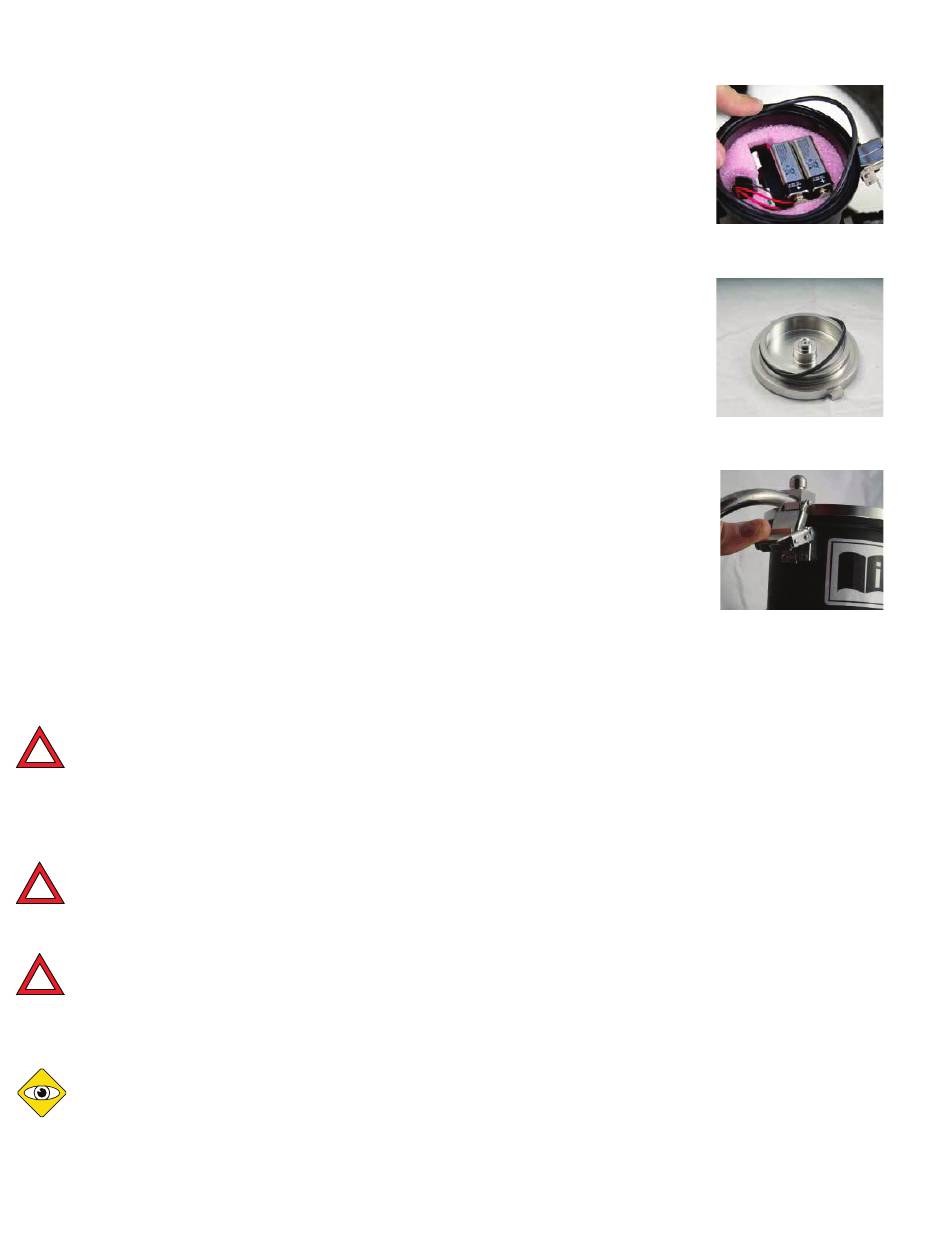

Fig. 2.51
Fig. 2.52
Fig. 2.53
