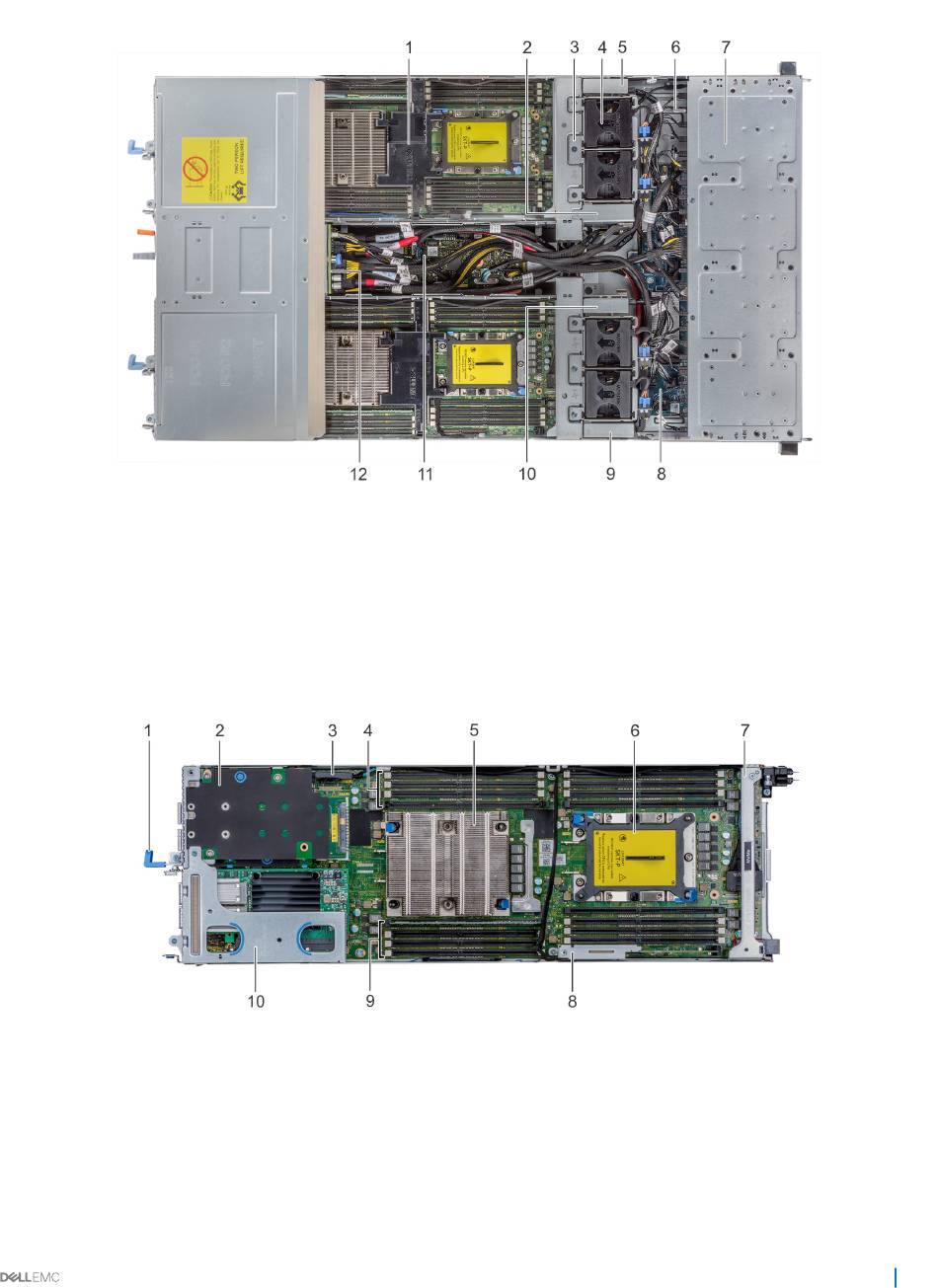

Ilustración 8. Interior del gabinete de C6400
1 Sled (4)
3 Compartimento del ventilador (2)
5 Placa de vinculación derecha
7 la caja de la unidad
9 Plano medio izquierdo
11 Placa de administración de chasis
Ilustración 9. Interior del sled de C6420
1 asa para tirar del sled
3 Conector SATA
5 Módulo del disipador de calor del procesador de CPU 1
7 Barra de conexión
2 Plano medio derecho
4 Ventilador (4)
6 Plano posterior
8 tarjeta de expansión
10 Placa de vinculación izquierda
12 Placa mediadora de alimentación
2 Tarjeta intermedia
4 Ranura de memoria (4)
6 Zócalo de módulo del disipador de calor del procesador de
CPU 2
8 Soporte vertical para SATA M.2
Instalación y extracción de los componentes del sistema 73
