CHARGEMENT ET FILETAGE DES FILS

Se reporter à la figure 2.
Mettre l'interrupteur d'alimentation de l'appareil à la position éteinte (« 0 ») avant de
travailler à l'intérieur du boîtier d'alimentation.
S'assurer que le rouleau d'entraînement d'alimentation du fil et le tube-contact du pistolet
correspondent au diamètre et au type de fil utilisés.
1. Pousser la bobine sur le mandrin de sorte que le fil s'insère du bas de la bobine vers
le rouleau d'entraînement.
2. Pousser l'entretoise de bobine sur le mandrin, contre la bobine.
3. Glisser le ressort sur la bobine, puis appuyer sur le verrou de la bobine, en le
tournant dans le sens horaire pour verrouiller l'ensemble de bobine sur le mandrin.

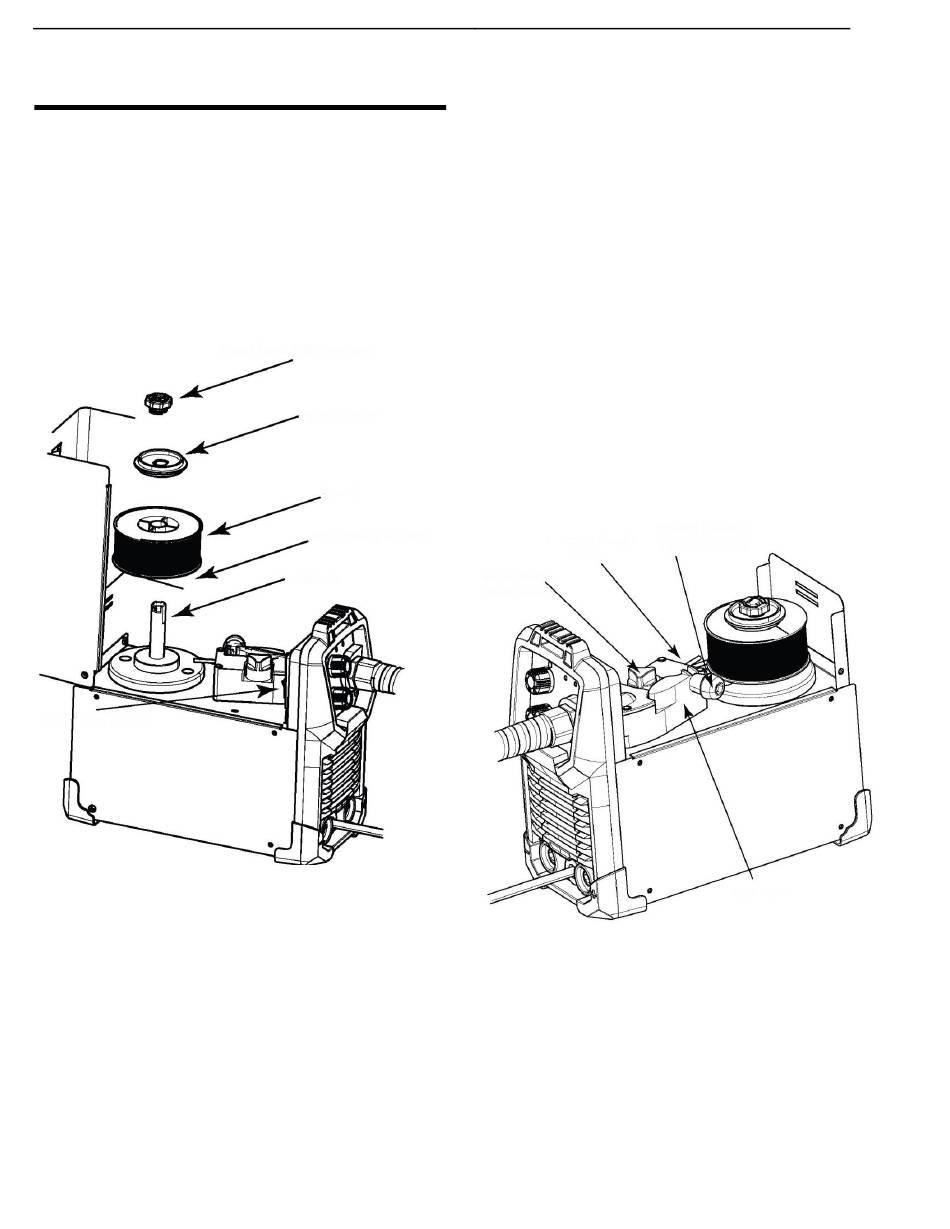

FIGURE 2
Interrupteur
d'alimentation à froid
Capuchon à ressort et
verrou de bobine
Entretoise de
bobine
Bobine
Noter le sens du fil
Mandrin
DÉTAILS CONCERNANT L'ENFILAGE DU FIL
Se reporter à la figure 3.
4. Relâcher la vis de serrage à ressort et faire tourner le bras du rouleau de
ralenti loin du rouleau d'entraînement d'alimentation du fil. S'assurer que la
grosseur imprimée visible du rouleau d'entraînement, face à vous, correspond
à la grosseur du fil utilisé.
5. Détacher soigneusement l'extrémité du fil de la bobine. Maintenir la tension
sur le fil pour empêcher la bobine de se dérouler et ne pas relâcher le fil avant
l'étape 5.
6. Couper la partie pliée du fil et redresser les 4 premiers pouces (100 mm).
7. Enfiler le fil dans le tube de guidage entrant, par-dessus le rouleau
d'entraînement et dans la gaine du pistolet.
8. Fermer le bras du rouleau de ralenti et tourner la vis de serrage jusqu'à ce
que le rouleau de ralenti appuie fermement sur le fil. (Vous pouvez maintenant
relâcher le fil de soudage). S'assurer que le fil est positionné dans la rainure
du rouleau d'entraînement.
9. La vis de serrage à ressort sur le bras du rouleau de ralenti ajuste
la pression sur le fil. Ajuster la pression en tournant la vis de
serrage pour éviter qu'elle ne dépasse la bobine, tout en
permettant une alimentation fluide et facile du fil. Commencer par
la pression réglée à une valeur intermédiaire. Réajuster, au
besoin. Si le rouleau d'entraînement glisse pendant l'alimentation
du fil, la pression doit être augmentée jusqu'à ce que le fil soit
correctement alimenté.
Tube de guidage
Rouleau entrant
d'entraînement
d'alimentation
de fil
7
INSTALLATION
FIGURE 3
Vis de serrage à
ressort
Bras de ralenti
