Página 1 Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S Fabricante: KAESER KOMPRESSOREN SE 96410 Coburg • PO Box 2143 • GERMANY • Tel. +49-(0)9561-6400 • Fax +49-(0)9561-640130 www.kaeser.com...
Página 2 /KKW/SSC 2.12 es IBA-SIGMA CONTROL FLUID /KKW/SSC 2.12 20210609 164347...
Página 3 Puntos de servicio de la máquina ............... 5.8.2 Modos de regulación ..................5.8.3 Regulación de la velocidad con convertidor de frecuencia (SFC) ...... 5.8.4 Regulación de CARGA PARCIAL ............... Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 4 Modos de regulación ......................107 8.7.1 Ajuste del modo de regulación ................108 8.7.2 Ajustar el modo de regulación DUAL ..............109 8.7.3 Ajustar el modo de regulación QUADRO ............Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 5 Menú estatus - avisos ..................183 Indicación del estado de servicio ..................185 Ajuste de la presión de servicio ..................Visualización de los datos de medición ................Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 6 Parada, almacenamiento, transporte 13.1 Parada ..........................242 13.2 Embalar ..........................242 13.3 Almacenamiento ......................13.4 Transportes ........................242 13.5 Desmontaje y eliminación de la batería ................242 Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 7 Inserción del módulo de comunicación ..................132 Fig. 36 Módulo de conexión frontal vía PROFIBUS ................133 Fig. 37 Conexión directa de dos SIGMA CONTROL 2 ................Fig. 38 Contacto remoto de CARGA ...................... 144 Fig. 39 Esquema de conexiones local/contacto remotoMARCHA EN CARGA ........
Página 8 Índice de ilustraciones Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 9 Iluminación de la pantalla ......................Tab. 52 Parámetros de red ........................Tab. 53 Parámetros del correo electrónico ..................... Tab. 54 Funciones de las teclas de control ..................... Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 10 Mensajes de servicio ........................233 Tab. 92 Avisos del sistema y medidas ....................237 Tab. 93 KAESER i.Box − Estados de servicio y reparación de errores ..........237 Manual de servicio Controlador viii SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...

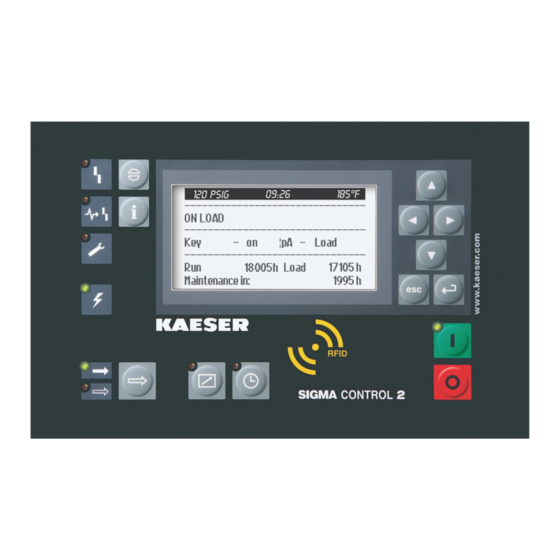

Página 11 Instrucciones resumidas SIGMA CONTROL 2 Elementos de control 1 Instrucciones resumidas SIGMA CONTROL 2 Elementos de control Fig. 1 Elementos de control Pos. Denominación Función «Arriba» Desplazar el menú hacia arriba. Aumentar el valor de un parámetro. «Izquierda» Salto hacia la izquierda.
Página 12 Se ilumina en rojo si hay una conexión de comunicación que no funcio‐ comunicación na pero que no hace que la máquina se desconecte. No para SXC Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 13 Ajuste del con‐ Menú Mantener presionado «Información» – «Arriba» / «Abajo» 8.2.12 traste princi‐ Ajuste del brillo Menú Mantener presionado «Información» – «Izquierda» / 8.2.12 princi‐ «Derecha» Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 14 <Mantenimiento – Seleccionar componentes – Poner a cero> 9.11 Poner a cero el contador de man‐ tenimiento Controlar la válvu‐ Procedimiento del control, ver capítulo: 9.12 la de seguridad Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 15 Y. Tab. 4 Esquema de las funciones Es posible realizar ajustes accediendo con la Equipment Card RFID y con el código de acce‐ so 2. Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 16 También encontrará las licencias en las direcciones siguientes: http://www.gnu.org/licenses http://code.google.com/p/curve25519-donna/ En los tres años siguientes a la adquisición de SIGMA CONTROL 2 podrá solicitarnos el código fuente completo de los paquetes de software protegidos por copyright escribiéndonos la dirección: K&E Elektrokonstruktion...
Página 17 ➤ Observe los símbolos e identificaciones utilizados en este documento. 2.5.1 Advertencias Las advertencias se refieren a los peligros que puedan ocasionar daños a personas si no se ob‐ servan las medidas mencionadas. Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 18 Consecuencias en caso de incumplimiento NOTA Advierte de una posible situación de peligro. Podrían producirse daños materiales. Tab. 6 Niveles de peligro y su significado (daños materiales) Ejemplo: Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 19 ➤ ... y se indica la solución. Este símbolo caracteriza informaciones importantes o medidas con referencia a la protección del medio ambiente. más información Aquí llamamos su atención a temas más amplios. Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 20 Vida útil de la batería: más de 10 años ─ Batería recambiable 3.1.1 Variantes y opciones SIGMA CONTROL 2 existe en varias versiones. Modelo Preparado para conexión a técnica de Conexión a un sistema central de mando mando no prevista Opción...
Página 21 Tarjeta SD, ranura para tarjeta SD Tarjeta SD/SDHC Puesta a tierra funcional Las posiciones de las interfaces X1-X6 están indicadas en la parte posterior del controlador Tab. 11 Interfaces MCS Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 22 Las posiciones de las interfaces X1-X10 están indicadas en la parte posterior del controlador Tab. 12 Interfaces MCSIO Identificación con tarjeta RFID Característica Valor Hardware del controlador SIGMA CONTROL 2 Lector/grabador RFID Hardware (externo) RFID Equipment Card Reconocimiento en proximidad [m] máx. 0,05...
Página 23 Consulte en el esquema de conexiones cuáles son los módulos Input-Output instalados. Cada uno de los módulos Input-Output incluye: ■ Monitorización interna de la temperatura Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 24 Entrada analógica de resistor (AIR), PT100 – Salida digital de relé (DOR), 250 VAC, 8 A – – Salida digital de transistor (DOT), 24 VDC, 0,5 A – Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 25 El suministro de corriente se efectúa a través de una o varias fuentes de alimentación de la máqui‐ Característica Valor Tensión máx. admisible (estabilizada) [V DC] Corriente consumida SIGMA CONTROL 2 con IOM 1 [A] Corriente consumida IOM 2 [A] Corriente consumida IOM 3 [A] IOM ≙...
Página 26 Para equipamiento posterior 7.7822.00160 Módem i.Box EMEA (Europe, Middle East and Afri‐ 7.7822.00170 Módem i.Box NA (North America) 7.7822.00180 Módem i.Box LATAM (Latin America) Tab. 25 Módem i.Box − Variantes y opciones Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 27 Componente de radio: EN301511 v12.5.1; EN301908 v13.1.1 EMC: EN 301489-1 v2.2.0 parte general; EN 301489-52 v0.0.7; DIN EN 61326-1 - 2018-09 Seguridad: DIN EN 61010-1:2020-03; VDE 0411-1:2020-03 Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 28 Minicasquillo USB, USB 2.0 (solo para asistencia técnica) Antena SMA (F), 50 ohmios Tarjeta SIM Mini-SIM con botón de expul‐ sión Tab. 26 Datos técnicos de KAESER i.Box Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 29 4 Seguridad y responsabilidad Indicaciones básicas SIGMA CONTROL 2 ha sido diseñada acorde al estado actual de la técnica y las reglas de la se‐ guridad técnicas reconocidas. Rigen las reglas de seguridad de la máquina en la que se instale SIGMA CONTROL 2.
Página 30 Sin entrada para interfaces del cliente ■ Módulos de entrada y salida (Input-Output-Module, IOM): Posible solamente con SIGMA CONTROL 2 (preparado para conexión a técnica de mando): Módulos con entradas y salidas digitales y analógicas con alimentación eléctrica independien‐ Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 31 Estructura de sistema MCSIO Carcasa de la máquina Entradas/salidas interior armario eléctrico Armario eléctrico Entradas/salidas para sensores externos SIGMA CONTROL 2 (conexión a un siste‐ Compresor ma central de mando no prevista) Entradas/salidas interior armario eléctrico Funcionamiento La función de control y regulación permite: ■...
Página 32 Salir del modo de cambio sin guardar los cambios. «Aceptación» Salto al submenú seleccionado. Salir del modo de cambio guardando los cambios. «CON» Conectar la máquina. «DES» Desconectar la máquina. No para SXC Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 33 «MARCHA EN CARGA/MARCHA EN VACÍO» MARCHA EN Se ilumina en verde cuando la máquina funciona en el punto de servi‐ CARGA cio CARGA. No para SXC Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 34 Cuando se coloca un transpondedor adecuado delante del lector RFID, la comunicación entre el transpondedor y SIGMA CONTROL 2 tiene lugar automáticamente. Un transpondedor adecuado es la RFID Equipment Card. Junto con la máquina se entregan dos tarjetas.
Página 35 T2 comprimido p4 BOOSTER SIGMA Sobrepresión de servicio – Hora CONTROL 2 PISTON Tab. 30 Datos del encabezamiento según el modelo de la máquina Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 36 En el esquema del menú, podrá reconocer, por ejemplo, los menús inferiores acorde a los núme‐ ros que lleven asignados. Encontrará la estructura de menús en el capítulo 5.7.2. Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 37 5.3.4 Activación de teclas con casillas de control Algunas teclas del controlador SIGMA CONTROL 2 vienen bloqueadas de serie. Para desblo‐ quearlas, active la casilla de control correspondiente en la línea activa de la pantalla. Para ello, pulse primero la tecla «Aceptación» para cambiar al modo de ajuste. La casilla de con‐...
Página 38 Para ello debe crearse una contraseña (ver capítulo 8.2.5). KAESER CONNECT no necesita software especial. Es posible ajustar el idioma de indicación de KAESER CONNECT independientemente del idioma de SIGMA CONTROL 2. Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 39 Construcción y funcionamiento KAESER CONNECT Fig. 11 KAESER CONNECT para SIGMA CONTROL 2 KAESER CONNECT Funciones Elemento de Significado mando leer => escribir Cambio del modo de lectura al modo de escritura Para crear usuarios y confirmar avisos escribir => leer...
Página 40 Service Provider al KAESER PLANT CONTROL CENTER. KAESER CONNECT puede utilizarse por medio de la LAN del cliente. Se realiza una transmisión de los paquetes de datos de SIGMA CONTROL 2 comprimidos y codifi‐ cados por medio de KAESER i.Box al KAESER PLANT CONTROL CENTER. Además, se efectúa una sincronización temporal para SIGMA CONTROL 2.
Página 41 En el menú principal es posible: ■ Acceder a la información mostrada ■ Efectuar ajustes específicos del cliente Los menús indicados se refieren al nivel de acceso 2. Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 42 Construcción y funcionamiento Esquema de menús Dependiendo del software de SIGMA CONTROL 2, el tipo de máquina y las opciones dispo‐ nibles, aparecen solamente los menús correspondientes para cada máquina. Menú principal Navegación Función / submenú 1 Estado ■ Mensajes ■...
Página 43 ■ Valores analógicos ■ SIGMA CONTROL 2 Módulo de potencia con convertidor de frecuencia SIGMA CONTROL 2 (para conexión a la técnica de mando) SIGMA CONTROL 2 FLUID Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 44 5 Configuración Encontrará los detalles del menú en la tabla 36 Módulo de potencia con convertidor de frecuencia SIGMA CONTROL 2 (para conexión a la técnica de mando) SIGMA CONTROL 2 FLUID Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 45 Grupos Encontrará los detalles del menú constructivos en la tabla 41 Módulo de potencia con convertidor de frecuencia SIGMA CONTROL 2 (para conexión a la técnica de mando) SIGMA CONTROL 2 FLUID Tab. 34 Estructura de menús, menú principal Manual de servicio Controlador N°: 9_9450 12 S...
Página 46 Límites de velocidad 1) 4) Módulo de potencia con convertidor de frecuencia Visible solamente en caso de error de parametrización SIGMA CONTROL 2 (para conexión a la técnica de mando) SIGMA CONTROL 2 FLUID No para SXC Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 47 1.7 pN/n curva 1) 4) Presión nominal/Velocidad Módulo de potencia con convertidor de frecuencia Visible solamente en caso de error de parametrización SIGMA CONTROL 2 (para conexión a la técnica de mando) SIGMA CONTROL 2 FLUID No para SXC Estado Tab. 35 Menú...
Página 48 Unidad de temperatura Iluminación pantalla Módulo de potencia con convertidor de frecuencia SIGMA CONTROL 2 (para conexión a la técnica de mando) SIGMA CONTROL 2 FLUID No para SXC Unidad de potencia del ventilador del refrigerador de aire con convertidor de frecuencia...
Página 49 ■ Recuperación del calor Módulo de potencia con convertidor de frecuencia SIGMA CONTROL 2 (para conexión a la técnica de mando) SIGMA CONTROL 2 FLUID No para SXC Unidad de potencia del ventilador del refrigerador de aire con convertidor de frecuencia...
Página 50 Valores actuales P/I/D/Y Módulo de potencia con convertidor de frecuencia SIGMA CONTROL 2 (para conexión a la técnica de mando) SIGMA CONTROL 2 FLUID No para SXC Unidad de potencia del ventilador del refrigerador de aire con convertidor de frecuencia...
Página 51 Estado Formatear tarjeta SD Módulo de potencia con convertidor de frecuencia SIGMA CONTROL 2 (para conexión a la técnica de mando) SIGMA CONTROL 2 FLUID No para SXC Unidad de potencia del ventilador del refrigerador de aire con convertidor de frecuencia Configuración...
Página 52 Tipo de mensaje: Advertencia Avería Módulo de potencia con convertidor de frecuencia SIGMA CONTROL 2 FLUID SIGMA CONTROL 2 VAC No para SXC Control presión Tab. 37 Menú Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 53 Reloj conmutador activo DOR/DOT ■ Contacto reloj conmut. DOR/DOT PARADA DE EMERGENCIA DOR/DOT Módulo de potencia con convertidor de frecuencia SIGMA CONTROL 2 FLUID No para SXC Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 54 ■ Mensaje externo 4 ■ Mensaje externo 5 ■ Mensaje externo 6 Módulo de potencia con convertidor de frecuencia SIGMA CONTROL 2 FLUID No para SXC Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 55 SAC temperatura ■ Rev. mot. compresor 1) 4) Módulo de potencia con convertidor de frecuencia SIGMA CONTROL 2 FLUID No para SXC Periferia I/O Tab. 38 Menú Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 56 ─ Puerto/Timeout Reenviado después de: ─ Intentos de repetición: MAC: Dirección MAC SIGMA CONTROL 2 (para conexión a la técnica de mando) SIGMA CONTROL 2 FLUID Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 57 PROFIBUS ■ Modbus ■ Modbus TCP ■ DeviceNet ■ PROFINET ■ EtherNet/IP SIGMA CONTROL 2 (para conexión a la técnica de mando) SIGMA CONTROL 2 FLUID Comunicación Tab. 39 Menú Conexiones 5.7.2.4 Menú Navegación Función / submenú 8.1.2 Conexiones ■...
Página 58 Encontrará los detalles del menú potencia en la tabla 42 Módulo de potencia con convertidor de frecuencia SIGMA CONTROL 2 (para conexión a la técnica de mando) SIGMA CONTROL 2 FLUID Módulo de potencia con convertidor de frecuencia y transmisor de velocidad Tab.
Página 59 Periodo aceleración T↑ ─ Periodo aceleración T↓ ─ preparado ─ Protector red/Avería td ─ Protector redundante/Avería td Módulo de potencia con convertidor de frecuencia, SIGMA CONTROL 2 FLUID Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 60 FC USS o Sensor de velocidad AII activada Selección Ajuste manual Módulo de potencia con convertidor de frecuencia y STO en modo de servicio de la velocidad Tab. 42 Menú Unidad potencia Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 61 En los compresores del tipo SXC, el ajuste de los modos de regulación no está disponible, ya que no cuentan con un punto de servicio MARCHA EN VACÍO. Por tanto, los menús co‐ rrespondientes no están disponibles. Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 62 Una fase de despresurización adecuada al modelo de máquina entre los puntos de servicio MARCHA EN CARGA y LISTO PARA FUNCIONAR garantiza que los cambios de carga no dañen los materiales. El controlador SIGMA CONTROL 2 puede funcionar según los modos de regulación siguientes: ■ DUAL ■...
Página 63 Si aumenta la demanda de aire se eleva la velocidad del motor del compresor, y en consecuencia, la cantidad de aire comprimido producida. Si baja el consumo de aire, el SIGMA CONTROL 2 reduce la velocidad de rotación del motor del compresor, y por lo tanto, la cantidad de aire comprimido producida.
Página 64 LISTO PARA ARRANCAR. La presión de la red desciende por debajo del valor NOMINAL: El SIGMA CONTROL 2 acelera el motor del compresor hasta la velocidad que corresponda a la demanda de aire comprimido. Regulación presión como: La descripción anterior solo será...
Página 65 Los rayos solares (rayos UV) pueden dañar por completo el display. ➤ Evite que la radiación solar incida directamente en el display. ➤ Consulte los datos necesarios en el manual de servicio de la máquina. Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 66 ➤ Antes de efectuar cualquier trabajo en la máquina, asegúrese de que el dispositivo interruptor de la red de la máquina está desconectado. Tab. 45 Identificación de la máquina Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 67 El montaje del producto KAESER i.Box se realiza en fábrica para las máquinas nuevas, y si se trata de máquinas que ya se encuentran en servicio con el controlador SIGMA CONTROL 2, es la empresa de asistencia técnica autorizada quien debe hacerlo con un juego de reequipamiento (ver capítulo 3 Datos técnicos).
Página 68 8 Puesta en marcha Vista general de los temas SIGMA CONTROL 2 ha sido desarrollado para un gran número de aplicaciones. De igual manera es la gran variedad de posibilidades de ajustes. En algunos casos es posible que para poner en marcha la máquina solo sea necesario seguir al‐...
Página 69 Con las teclas «Arriba», «Abajo» y «Aceptación» es posible seleccionar los menús. Ejemplo: Abra el menú < Configuración – General > 1. Arrancar la máquina y esperar a que se inicie SIGMA CONTROL 2. Se visualiza el mensaje de servicio.
Página 70 7. Con las teclas «Arriba» o «Abajo» puede seleccionar ahora un punto del menú: Información sistema . ejemplo 8. Para salir del menú, pulse repetidamente la tecla «Interrupción». 8.2.2 Ajuste del idioma Es posible elegir el idioma para la guía del usuario del SIGMA CONTROL 2: Árabe Estonio Italiano Noruego Español Búlgaro...
Página 71 El número que aparece en el reverso de su RFID Equipment Card es idéntico al usuario que aparece en la pantalla de SIGMA CONTROL 2 una vez que haya accedido al sistema correctamente con su RFID Equipment Card.
Página 72 2. Conserve el nombre anotado en un lugar adecuado. ¿La RFID Equipment Card está dañada o no la encuentra? ➤ Si sabe el nombre de usuario y la clave puede acceder al SIGMA CONTROL 2 manual‐ mente (ver capítulo 8.2.5).
Página 73 El nombre de usuario ya lo ha anotado y guardado en un lugar afín (ver capítulo 8.2.3). El paso siguiente es crear una contraseña SIGMA CONTROL 2. Anote también la contraseña y guárdela en un lugar seguro. Con estos dos datos, en caso de deterioro o pérdida de su RFID Equip‐...
Página 74 Nombre . 3. Pulse la tecla «Aceptación». El modo de ajuste está activado. Se muestra una columna con una selección de caracteres. El carácter seleccionado parpadea. Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 75 11. Con las teclas «Arriba» o «Abajo», seleccione la línea 12. Pulse la tecla «Aceptación». Nivel de acceso actual: 2 se muestra. Resultado Ha accedido al SIGMA CONTROL 2, nivel 2, introduciendo el nombre de usuario y la contraseña creada. 8.2.7 Crear una Equipment Card RFID maestra Si regula varias máquinas KAESER por medio del controlador SIGMA CONTROL 2 es recomen‐...
Página 76 Ver capítulo 8.2.16. <Configuración – General> . 1. Abra el menú 5.1 Fecha/hora . 2. Con las teclas «Arriba» o «Abajo», seleccione la línea Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 77 La indicación para los días parpadea 5. Seleccione el día con la tecla «Arriba» o la tecla «Abajo». 6. Pulse la tecla «Derecha». 00.00.00 . La indicación para los meses parpadea Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 78 Ajuste de la zona horaria En SIGMA CONTROL 2 debe ajustarse la zona horaria en la que va a prestar servicio la máquina para que funcione correctamente el cambio de la hora de invierno a la hora de verano, por ejem‐...
Página 79 Tab. 48 Posibles ajustes para el formato de la hora Condición Activado el nivel de acceso 2 <Configuración – General> . 1. Abra el menú 5.1 Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 80 SIGMA CONTROL 2 SCREW VAC Tab. 49 Posibles ajustes para la unidad de presión Condición Activado el nivel de acceso 2 <Configuración – General> . 1. Abra el menú 5.1 Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 81 4. Ajustar la unidad de presión con la tecla «Arriba» o la tecla «Abajo». 5. Pulse la tecla «Aceptación». El ajuste queda memorizado. 6. Para salir del menú, pulse repetidamente la tecla «Interrupción». Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 82 Para otras condiciones, es posible ajustar manualmente tanto el contraste como el brillo de la pantalla. Condición Se visualiza el mensaje de servicio 1. Mantener presionada la tecla «Información». Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 83 8.2.13 Activación del control remoto La tecla «Control remoto» puede activarse o desactivarse en el panel de mandos del SIGMA CONTROL 2. Este ajuste se realiza a través de una casilla de control y es posible desde varios menús: Condición...
Página 84 Ajustes del controlador 8.2.14 Configuración de la IP Para conectar el SIGMA CONTROL 2 a una red deberá configurarse una IP (por ejemplo, para KAESER CONNECT). Para que dos máquinas funcionen en servicio combinado con SIGMA CONTROL 2, deberán Configuración IP (ver capítulo 8.11.4).
Página 85 La red vuelve a iniciarse. Los parámetros de red ajustados están activos. 8.2.15 Configuración del correo electrónico SIGMA CONTROL 2 puede enviar avisos por correo electrónico. Se necesita una conexión de red con un servidor SMTP. Ajustar los parámetros del correo electrónico Condición Activado el nivel de acceso 2 El Configuración IP ha quedado ajustado: ver capítulo 8.2.14...
Página 86 6. Ajustar los parámetros de correo electrónico del mismo modo que se describe arriba. Si SIGMA CONTROL 2 está conectado por medio de SIGMA NETWORK con SAM 4.0 y los correos electrónicos deben reenviarse a través de SAM 4.0, entonces debe introducirse en el Servidor SMTP: la dirección IP de la interfaz X6 de SAM 4.0: 169.254.100.100 (ver...
Página 87 8.2.16 Ajustar el servidor de tiempo Mientras el SIGMA CONTROL 2 esté conectado a la red puede ajustarse el acceso a un servidor de tiempo SNTP disponible en internet o en la intranet. El SIGMA CONTROL 2 se encarga enton‐...
Página 88 El reloj interno del SIGMA CONTROL 2 está sincronizado. Uso de KAESER CONNECT Por medio de un dispositivo de internet con navegador es posible consultar a través de KAESER CONNECT los siguientes menús de SIGMA CONTROL 2 en remoto: ■ Estado de sistema ■...
Página 89 Conocimiento de la dirección IP del controlador, ver capítulo 8.2.14 y 8.11.4 1. Conectar el SIGMA CONTROL 2 al dispositivo de internet o a la red con un cable de ethernet. 2. Introducir la dirección IP del controlador en el navegador.
Página 90 7. Seleccionar el idioma haciendo clic. Resultado KAESER CONNECT se visualizará en el idioma seleccionado. 8.3.2 Menú Estado de sistema Condición Se indica KAESER CONNECT para SIGMA CONTROL 2 Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 91 Estado de sistema . 1. Haga clic con el ratón en el elemento de menú Estado de sistema . Se visualiza el menú Fig. 21 Menú principal Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 92 Puesta en marcha Uso de KAESER CONNECT 2. Haga clic con el ratón en la pantalla indicada de SIGMA CONTROL 2. Se visualiza el menú principal. 3. Haga clic con el ratón en las líneas numeradas: Los submenús se visualizan.
Página 93 En la ranura para tarjetas SD X5 hay una tarjeta SD con memoria libre suficiente La tarjeta SD ha estado introducida en la ranura durante todo el funcionamiento de la máquina La función del registrador de datos de SIGMA CONTROL 2 está activada Manual de servicio Controlador N°: 9_9450 12 S...
Página 94 ■ Mensajes compresor ■ Mensajes sistema ■ Mensajes diagnóstico Condición Se indica KAESER CONNECT para SIGMA CONTROL 2 Mensajes (similar a imagen) Fig. 24 Menú Mensajes . 1. Haga clic con el ratón en el elemento de menú Mensajes .
Página 95 I/O pantalla se visualizan los estados de las entradas y salidas digitales y analógicas. En el menú Dependiendo del equipamiento de la máquina, podrán seleccionarse los siguientes módulos IO en las pestañas. Condición Se indica KAESER CONNECT para SIGMA CONTROL 2 I/O pantalla (similar a imagen) Fig. 25 Menú I/O pantalla .
Página 96 3. Introduzca su nombre de usuario en la ventana Contraseña: . 4. Introduzca su contraseña en el campo 5. Hacer clic en la tecla OK. Gestión usuarios . Se visualiza el menú Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 97 2. Introduzca la nueva contraseña en el campo Repetir contraseña: , volver a introducir la contraseña. 3. En el campo 4. Hacer clic en la tecla Actualizar. Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 98 Menú Las unidades deben ajustarse, por ejemplo, al sistema de EE.UU.: Condición Se indica KAESER CONNECT para SIGMA CONTROL 2 Ajustes . 1. Haga clic con el ratón en el elemento de menú 2. Hacer clic en la tecla de flecha para la unidad de presión.
Página 99 Puesta en marcha Uso de KAESER CONNECT 8.3.8 Menú Grabación de datos Grabación de datos puede descargar datos de SIGMA CONTROL 2 a su dispositivo En el menú: de internet. Están disponibles los siguientes tipos copias de seguridad: ■ Completo ■...
Página 100 Condición Se indica KAESER CONNECT para SIGMA CONTROL 2 Había una tarjeta SD con memoria libre suficiente en la ranura X5 del SIGMA CONTROL 2 mien‐ tras la máquina estaba en marcha Registro de datos . 1. Haga clic con el ratón en el elemento de menú...
Página 101 Punto de conmutación vertidor de frecuencia (SFC) pB o presión de regulación pB en máquinas con con‐ ■ Punto de conmutación vertidor de frecuencia (SFC) No para SXC Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 102 Presión nominal de red Línea activa pA SP: 8.0bar ¦ SD: −0.5bar pB SP: 7.5bar ¦ SD: −0.4bar ········· Presión red baja ☐ ↓ < 5.0bar ¦ SD: 0.50bar Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 103 (SFC) Presión de red = presión nominal de la red + ΔpFC No para SXC Condición Activado el nivel de acceso 2 <Configuración – Control presión – Ajustes presión> . 1. Abra el menú 5.2.2 Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 104 ≙ disponible, – ≙ no disponible Tab. 59 Visualizar/ajustar parámetros Condición Activado el nivel de acceso 2 <Configuración – Control presión – Ajustes presión> . 1. Abra el menú 5.2.2 Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 105 6. Para salir del menú, pulse repetidamente la tecla «Interrupción». 8.5.2.3 Ajustar los parámetros "Presión red baja" Presión red baja , SIGMA CONTROL 2 mos‐ Cuando la presión de la red desciende hasta el valor trará un aviso de advertencia de presión de red insuficiente.
Página 106 6. Para salir del menú, pulse repetidamente la tecla «Interrupción». Resultado En el caso de que personas no autorizadas presionen la tecla «MARCHA EN VACÍO», la máquina no conmutará a MARCHA EN VACÍO. Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 107 Poner a cero todos los puntos de conmutación ac‐ Reset : ☐ tuales ········· Línea activa n.a. 00:00 n.a. 00:00 n.a. 00:00 Usuario programa de temporización N.º Día Hora Acción Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 108 17:00 15:00 Tab. 63 Ejemplo programa de temporización máquina CON/DES Condición Activado el nivel de acceso 2 Reloj conmutador compresor . 1. Abra el menú 6 Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 109 Los días de la semana, la hora y las acciones Compresor CON / compresor DES quedan ajusta‐ das para todos los puntos de conmutación del usuario del programa de temporización. Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 110 El diodo luminoso luz fija verde que el control por temporizador está en marcha. na con El control por temporizador del SIGMA CONTROL 2 conmuta la máquina acorde a los puntos de conmutación ajustados en el programa de temporización. 8.6.2 Ajuste de las vacaciones Aparte de los ajustes que se repiten semana a semana, el control por temporizador permite pro‐...
Página 111 8 0 ° C Menú 5.4.2 Compresor des ········· Vacaciones ☐ Fecha de comienzo Arranq 23.12.21 Hora de comienzo 17:00 Fecha de finalización 04.01.22 Hora de finalización 06:30 Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 112 Accionamiento de la tecla «Control remoto» 8.6.3.1 Ajustar la puesta en marcha de la máquina a servicio remoto Hay dos opciones para arrancar la máquina desde un puesto de control remoto: Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 113 Resultado El arranque de la máquina ha quedado ajustado para el Func. remoto . 8.6.3.2 Asignar otra entrada Las entradas ya ocupadas no pueden ser asignadas. Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 114 Activación del control remoto ➤ Activar el control remoto: ver capítulo 8.2.13. Resultado El control remoto SIGMA CONTROL 2 está activado. 8.6.5 Función "Descarga" Es posible activar una fase de MARCHA EN VACÍO (no para SXC) antes del paso de la máquina del punto de servicio MARCHA EN CARGA a LISTO PARA ARRANCAR (función "Descarga").
Página 115 5.4 Arranque compresor Línea activa ▶1 Compresor con ▶2 Compresor des ········· Arranque automático activado Rearranque: ☑ Tiempo de retardo ajustado/transcurrido Nominal 10s ¦ Real ········· Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 116 ▶2 Compresor des ········· Arranque automático activado Rearranque: ☑ Tiempo de retardo ajustado/transcurrido Nominal 10s ¦ Real ········· 3. Pulse la tecla «Aceptación». Nominal parpadea. La indicación Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 117 En los compresores del tipo SXC, el ajuste de los modos de regulación no está disponible, ya que no cuentan con un punto de servicio MARCHA EN VACÍO. Por tanto, los menús co‐ rrespondientes no están disponibles. Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 118 DUAL ------------------------------ Menú Tiempo de descarga ▶1 Tiempo descarga ········· ▶2 DUAL 5. Ajustar el modo de regulación con la tecla «Arriba» o la tecla «Abajo». Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 119 Cuanto más corto se ajuste este periodo de tiempo, con más frecuencia conmutará la máquina de MARCHA EN VACÍO a LISTO PARA ARRANCAR. En este aspecto, SIGMA CONTROL 2 tiene en cuenta la frecuencia de conmutación máxima del motor. Dependiendo del tipo de máquina, puede que deban respetarse un periodo de marcha en vacío o un tiempo de parada mínimos para el motor del compresor.
Página 120 Encontrará una lista de los modos de regulación en el capítulo 5.8. Sistema electrónico de termogestión La opción Sistema electrónico de termogestión sólo está disponible en modelos de máquinas determinados. Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 121 3. Pulsar la tecla «Abajo». 4. Pulse la tecla «Aceptación». La indicación del modo de servicio seleccionado parpadea. activo con la tecla «Arriba» o «Abajo». 5. Ajustar la opción Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 122 "servicio local". Condición Activado el nivel de acceso 2 <Configuración – ETM> . 1. Abra el menú 5.6 Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 123 El valor nominal concreto de la temperatura final de compresión dependerá de la aplicación que el usuario dé a la recuperación del calor. Condición Activado el nivel de acceso 2 <Configuración – ETM> . 1. Abra el menú 5.6 Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 124 ➤ Poner la recuperación del calor en "inactivo" cuando el calor derivado por la máquina no sea aprovechable. Secador frigorífico Sumario: ■ Ajuste del modo de servicio ■ Envío de avisos Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 125 6 . 1 b a r 0 8 : 1 5 8 0 ° C Menú 5.9 Secador frigorífico Modo de regulación Compresor preparado: Línea activa Temporizador Compresor h/CR/BR/des: ········· Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 126 ☐¦Lógica : 6. Pulse la tecla «Aceptación». El ajuste queda memorizado. 7. Pulse la tecla «Derecha». 8. Pulse la tecla «Aceptación». El modo de ajuste está activado. Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 127 8.9.3 Avería en secador frigorífico – la calidad del aire comprimido tiene preferencia Si se presenta una avería en el secador frigorífico, SIGMA CONTROL 2 desconecta la máquina. No se suministra aire comprimido. Como la calidad del aire comprimido (seco) es decisiva, deberá avisarse de inmediato a una em‐...
Página 128 Corrosión por alto porcentaje de humedad residual en el aire comprimido ➤ Valorar a conciencia el "Servicio de avería sin secador frigorífico" para poder seguir utili‐ zando el aire comprimido. Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 129 Seleccione la presión nominal para el primer punto de conmutación ■ Ajustar el resto de los puntos de conmutación pA/pB reloj (ver el apartado 8.10.3.3). ■ Seleccione el modo de servicio Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 130 Borre el programa de temporización existente del modo que sigue: Condición Activado el nivel de acceso 2 1. Abra el menú 5.2.3 <Configuración – Control presión – Control de carga> . Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 131 : ☐ ········· ajuste de días de la semana, hora, pA Lu-Vi 06:30 ajuste de días de la semana, hora, pB Lu-Vi 12:00 Lu-Vi 13:00 Lu-Ju 17:00 Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 132 4. Pulse la tecla «Aceptación». 00 parpadea: La indicación de duración del impulso en horas 5. Ajustar la hora con la tecla «Arriba» o la tecla «Abajo». Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 133 ➤ Pulse la tecla «Aceptación» y ajuste con la tecla «Arriba» 8.10.3.3 Ajustar funcionamiento local Condición Activado el nivel de acceso 2 El programa de temporización o el temporizador de impulsos deben estar ajustados Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 134 El controlador dispone de varias opciones para funcionar en combinación con otros controladores: Tipo de servicio combinado Descripción Apartado Servicio combinado con El SIGMA CONTROL 2 necesita ajustes para el servi‐ 8.11.2 SAM 4.0 cio a través de un SIGMA NETWORK si la regulación corre a cargo de un KAESER SIGMA AIR MANAGER 4.0.
Página 135 KAESER SIGMA AIR MANAGEMENT 4.0 (SAM 4.0). Condición SIGMA CONTROL 2 está conectado a través de la SIGMA NETWORK con el SAM 4.0 y está listo para la puesta en marcha (ver manual de servicio SAM 4.0, capítulo “Montaje”) La presión de red pB está...
Página 136 Servidor DNS 2 169.254.100.97 Reinicio red ☐ 3. Ajustar la dirección IP de SIGMA CONTROL 2 acorde al esquema siguiente: 169.254.100.(SAM 4.0 número de la máquina +102) (ajustes, ver capítulo 8.2.14). Ajuste del modo de servicio SAM 4.0 La dirección IP del SAM 4.0 se ajusta en fábrica de manera estándar en SIGMA CONTROL 2: 169.254.100.100 y no puede modificarse.
Página 137 13. Pulse la tecla «Aceptación». El ajuste queda memorizado. Resultado El SIGMA CONTROL 2 se comunica con SAM 4.0 a través de SIGMA NETWORK. La comunicación se desarrolla sin problemas mientras no se produzcan errores de comunicación de SIGMA CONTROL 2 y SAM 4.0.
Página 138 Para la comunicación con SAM 4.0, deberá ajustarse el valor de Arranq td en 30 s. SIGMA CONTROL 2 puede monitorizar la comunicación de bus a nivel del usuario. Para ello, el maestro de bus lee un valor que cambia con cada ciclo de bus ("togglebit") y lo reenvía sin cam‐...
Página 139 Fig. 32 Cableado de la conexión PROFIBUS Borne de conexión 1A Borne de conexión 2B Borne de conexión 1B Conmutador resistencia terminal Borne de conexión 2A Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 140 Configuración de la máquina para el servicio de control mixto Ejemplo del esquema de conexiones con SIGMA AIR MANAGER (extracto) Fig. 33 Ejemplo del esquema de conexiones con SIGMA AIR MANAGER Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 141 Montaje del módulo de comunicación La interfaz de comunicación de SIGMA CONTROL 2 va sellada de fábrica con una tapa de plásti‐ co. Para insertar el módulo de comunicación en la interfaz X4, debe quitar primero la tapa de plás‐...
Página 142 El cableado bus al busmaster está terminado La alimentación eléctrica de la máquina está conectada La máquina está parametrada como slave (asociada) en el busmaster El busmaster está en funcionamiento Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 143 8.2 Com-Module Estado Contador 1 Com-Module desactivado ------------------------------ Tipo PROFIBUS Enviar/recibir Línea activa Com-Module activo ☑ 6. Para salir del menú, pulse repetidamente la tecla «Interrupción». Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 144 8.2 Com-Module Enviar/recibir Com-Module activo ☑ Reset ☐ Línea activa Slave Nº ········· La vigilancia de averías de comunicación está acti‐ Error de comunicación ☑ vada. Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 145 0 8 : 1 5 8 0 ° C Menú 8.2 Com-Module Reset ☐ Slave Nº ········· Error de comunicación ☑ Línea activa Arranq td 30 s Timeout : ☑ Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 146 ➤ Activar el control remoto: ver capítulo 8.2.13. Resultado El control remoto SIGMA CONTROL 2 está activado. El maestro de bus puede controlar SIGMA CONTROL 2 a distancia. 8.11.4 Control combinado de dos máquinas en servicio master-slave Ejemplo 1: Dos máquinas con flujos volumétricos diferentes...
Página 147 . Para que 2 máquinas con SIGMA CONTROL 2 puedan funcionar en servicio combinado, sus controladores deberán disponer de la misma versión de software. ➤ Realice los ajustes tal y como se describe en la tabla 72.
Página 148 Utilice el campo de 24 V (cableado azul) de los conductos. 3. Montar una clavija RJ45 en el extremo del cable. 4. Meter la clavija RJ45 en la interfaz de ethernet X1 an SIGMA CONTROL 2 hasta que quede bien encajada.
Página 149 Se visualiza la línea pB . 6. En caso necesario, adapte del mismo modo el valor para Ajustar los tiempos Como especificaciones de tiempo, SIGMA CONTROL 2 ofrece las siguientes opciones: ■ 1: Programa temporizador ■ 2: Temporizador de impulsos 1.
Página 150 <Comunicación – Ethernet/SIGMA NETWORK – Conexiones – SIGMA 2. Abrir el menú 8.1.2.1 CONTROL 2> . Modo . 3. Con las teclas «Arriba» o «Abajo», seleccione la línea Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 151 8.2bar ¦ SD: −0.5bar ········· Presión red baja ☐ ↓ < 5.0bar ¦ SD: 0.50bar pA con la tecla «Arriba» o la tecla «Abajo». 3. Ajustar el valor Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 152 6. En caso necesario, adapte del mismo modo el valor para Activación del control remoto ➤ Activar el control remoto: ver capítulo 8.2.13. Resultado El control remoto SIGMA CONTROL 2 está activado. Ajustar modo de servicio remoto Condición Se ha establecido la conexión eléctrica Activado el nivel de acceso 2 <Configuración –...
Página 153 En caso necesario, ajuste la subida de presión ■ Activación de la tecla «Control remoto» Pistón: solo en Airbox ➤ El servicio de control mixto se configura de la manera descrita a continuación: Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 154 Carga CR ------------------------------ ▶1 pA/pB reloj ········· pA/pB ciclo Carga CR . 4. Con la tecla «Arriba» o la tecla «Abajo», ajuste el modo de servicio Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 155 Encontrará información detallada acerca de los parámetros de presión en el capítulo8.5.2. 8.11.5.4 Activación del control remoto ➤ Activar el control remoto: ver capítulo 8.2.13. Resultado El control remoto SIGMA CONTROL 2 está activado. Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 156 Establecimiento de la conexión eléctrica ■ Contacto°A abierto: SIGMA CONTROL 2 controla con presión nominal ■ Contacto°A cerrado: El SIGMA CONTROL 2 controla a través de un contacto de MARCHA EN CARGA externo. ■ DI 1.07: CARGA/MARCHA EN VACÍO externo ■...
Página 157 <Configuración – Control presión – Control de carga> . 1. Abra el menú 5.2.3 Func. local . 2. Con las teclas «Arriba» o «Abajo», seleccione la línea Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 158 8.11.6.4 Activación del control remoto ➤ Activar el control remoto: ver capítulo 8.2.13. Resultado El control remoto SIGMA CONTROL 2 está activado. 8.11.6.5 Asignación de una entrada para contacto remoto MARCHA EN CARGApara la conmutación de la regulación de presión Condición...
Página 159 Asignar entrada para contacto remoto Para una entrada libre, ver esquema de conexiones de la máquina. pA/pB CR . 1. Con las teclas «Arriba» o «Abajo», seleccione la línea Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 160 Control mixto a través de un contacto sin potencial Requisito: Una máquina con SIGMA CONTROL 2 (por ejemplo, modelo BSD) y una máquina sin SIGMA CONTROL 2 con el mismo caudal deben funcionar alternativamente como máquina de carga base y de carga punta.
Página 161 Presión nominal de red Línea activa pA SP: 8.5bar ¦ SD: −0.5bar pB SP: 8.2bar ¦ SD: −0.5bar ········· Presión red baja ☐ ↓ < 5.0bar ¦ SD: 0.50bar Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 162 Ahora se puede utilizar la salida para el cambio entre los dos presostatos. Ajustar funcionamiento local Condición Activado el nivel de acceso 2 <Configuración – Control presión – Control de carga> . 1. Abra el menú 5.2.3 Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 163 Servicio mixto sin conexión eléctrica Requisito: Una máquina con SIGMA CONTROL 2 (por ejemplo, modelo BSD) y con flujo volumétrico elevado debe funcionar como máquina de carga base. Una segunda máquina (por ejemplo, del tipo SK) sin SIGMA CONTROL 2 debe satisfacer la demanda de aire comprimido en los momentos de menor carga.
Página 164 Ajuste de la presión nominal de la red pA y pB Condición Activado el nivel de acceso 2 <Configuración – Control presión – Ajustes presión> (ver capítulo 8.5.1). 1. Abrir el menú 5.2.2 Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 165 El cambio entre la presión nominal de red pA/pB reloj ). un programa de temporización (modo de servicio local { Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 166 8.12.2: Salida de las señales digitales de entrada en la pantalla ■ 8.12.3: Salida de los valores de medición analógicos en la pantalla ■ 8.12.4: Conmutación y/o generación de avisos con umbrales Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 167 Señales de salida asignadas 8.12.1.1 Menú Funciones DO El aviso elegido puede asignarse a una salida digital libre (DOR o DOT. Condición Activado el nivel de acceso 2 Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 168 11. En caso necesario,ajuste la opción Lógica . Resultado Se visualiza el mensaje sobre el estado de servicio a través de la salida digital asignada. Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 169 Introducir el texto del mensaje Mensaje externo 1 . En el siguiente ejemplo se selecciona Mensaje externo 1 . 1. Con las teclas «Arriba» o «Abajo», seleccione la línea Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 170 Ejemplo: Tipo de mensaje Advertencia Advertencia ☑ 5. Pulse la tecla «Derecha». 6. Pulse la tecla «Aceptación». La casilla de control asignada a la entrada parpadea. Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 171 Ajustes posibles de la lógica: Mensaje de Símbolo 24 V Tab. 77 Ajustes de la lógica td . 1. Con las teclas «Arriba» o «Abajo», seleccione la línea Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 172 1. Con las teclas «Arriba» o «Abajo», seleccione la línea DOR . 2. Pulse la tecla «Aceptación». La indicación para la salida DOR parpadea. 3. Seleccione la salida con las teclas «Arriba» y «Abajo». Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 173 Vigilancia específica del cliente del valor de corriente I1 AnMod_I_2 Vigilancia específica del cliente del valor de corriente I2 Conmutador T Vigilancia específica del cliente de la temperatura de aspira‐ temperatura ción aspiración Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 174 En el siguiente ejemplo se define un aviso del módulo analógico del valor de presión p1. AnMod . 1. Con las teclas «Arriba» o «Abajo», seleccione la línea Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 175 2. Pulse la tecla «Aceptación». La indicación del valor de medición ajustado actualmente parpadea. 3. Con la tecla «Arriba» o la tecla «Abajo», seleccione el valor de medición. Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 176 2. Pulse la tecla «Aceptación». La indicación del valor actual del punto de conmutación parpadea. SP con la tecla «Arriba» o la tecla «Abajo». 3. Ajustar el valor Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 177 Tipo de aviso ajustado, en el ejemplo: Advertencia Advertencia ☐ ········· DOR1.02 ☐ ¦ Lógica: DOR1.03 ☐ ¦ Lógica: 4. Pulse la tecla «Aceptación». 5. Pulse la tecla «Derecha». Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 178 Para los mensajes de 24 V esta ajustada la lógica con el símbolo +. Resultado El valor de medición pNloc de la entrada analógica AnMod_p_1 está disponible como aviso y como señal de salida en la salida seleccionada . Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 179 ▶2 Presión interna pi ▶3 TFC ▶4 Temp. aspiración ▶5 SAC temperatura ▶6 Rev. mot. compresor 2. Seleccione el valor de medición deseado con la tecla «Arriba» o «Abajo». Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 180 600, mientras que con la tecla «Arriba» se parte de 0 (cero) y se va subiendo en pasos de un segundo. td . 1. Con las teclas «Arriba» o «Abajo», seleccione la línea Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 181 La casilla de control asignada a la salida parpadea. 7. Presionar la tecla «Arriba». La casilla de control está activada. 8. Pulse la tecla «Aceptación». La salida queda asignada y activada. Aparece la indicación Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 182 Tipo de aviso Advertencia ☑ 3. Presionar la tecla «Arriba». La casilla de control está activada. 4. Pulse la tecla «Aceptación». El umbral queda seleccionado y activado. Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 183 8.13 Generador de impulsos SIGMA CONTROL 2 cuenta con un generador de impulsos capaz de regular una salida ajustable DOR para aplicaciones específicas del cliente. Los valores de ajuste válidos para los tiempos de conexión y desconexión se encuentran en el margen 10 h ≥ t ≥ 1 s.
Página 184 ■ Seleccionar el menú ■ Ajustar la función aceptación remota. ■ Activación del control remoto ■ Asignar una entrada ■ Accionamiento de la tecla «Control remoto» Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 185 La función de confirmación remota ha quedado ajustada. 8.14.2 Activación del control remoto ➤ Activar el control remoto: ver capítulo 8.2.13. Resultado El control remoto SIGMA CONTROL 2 está activado. 8.14.3 Asignar una entrada CRConfirm. . 1. Con las teclas «Arriba» o «Abajo», seleccione la línea Encabezamiento 6 .
Página 186 Presión conforme al transductor de presión externo asignado ■ El transductor de presión local (pNloc) permanece siempre activo Esquema general Ejemplo: El transductor de presión externo está conectado a SIGMA CONTROL 2 <Configuración – Control presión> . ■ Abra el menú...
Página 187 0 8 : 1 5 8 0 ° C Menú 5.2.4 Presión real de la red Línea activa 6.1bar AII1.01 ok ☑ 0.0bar En caso de fallo del sensor: Avería Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 188 500 h 2. Prosiga con la puesta en marcha tal como se describe en el capítulo "Puesta en marcha" del manual de servicio de la máquina. Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 189 Se observan las condiciones ambientales acorde al capítulo «Condiciones para el montaje y el servicio» 1. Conecte el dispositivo interruptor de la red instalado por el propietario. 2. Arrancar la máquina y esperar a que se inicie SIGMA CONTROL 2. El controlador recibe tensión El diodo luminoso se ilumina en verde.
Página 190 CON parpa‐ La máquina conmuta a MARCHA EN VACÍO (no para SXC) y el diodo luminoso Parada . En cuanto termina el proceso dea. En la pantalla de SIGMA CONTROL 2 de visualiza: CON se apaga. de desconexión automática, el diodo 2.
Página 191 (rojo) Tecla «Confirmación» Aviso de avería En caso de una avería, la máquina se desconecta automáticamente. Avería parpadea. El diodo luminoso rojo Condición Reparada la avería Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 192 La información de un aviso se presenta en tres líneas de la pantalla: Línea Submenú/segmento/texto Submenú seleccionado: ■ Mensajes compresor ■ Mensajes diagnóstico ■ Mensajes sistema Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 193 ▶2 Historial de mensajes Visible solamente si hay un error de parametriza‐ ▶3 Error dirección ción I/O. Informe de estado 01:00 ☐ ------------------------------ Número de averías actuales actual Averías Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 194 Com-Module error comunicación 0034 B e 13.04.21 08:15:37 Texto del aviso 0034 ¡E-mail enviado sin éxito! 3. Para salir del menú, pulse repetidamente la tecla «Interrupción». Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 195 Tecla + contacto Contacto remoto (FK): señal externa MARCHA remoto EN CARGA Tecla + bus Bus remoto (FB): señal bus externa remoto PISTÓN: solo en Airbox FLUIDO Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 196 ■ Valores analógicos ■ SIGMA CONTROL 2 Visualización de los datos de medición Condición Activado el nivel de acceso 2 Se visualiza el mensaje de servicio Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 197 CARGA ─ Motor: Tiempo de marcha del motor del compresor (modificable). ─ Bloque compresor: Tiempo de marcha del bloque compresor (modificable). ─ SIGMA CONTROL 2: Tiempo de servicio del controlador ■ Ciclos de conexión ─ Válvula carga con ─ Protector de red on (modificable) ■...
Página 198 Marcha en carga 3030h Motor 3050h Línea activa Bloque compresor SIGMA CONTROL 2 3050h 4. Poner a cero las horas de servicio con la tecla «Abajo» o «Arriba». Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 199 Cambiar el protector de la red Cuando el contador de conmutaciones supera el número máximo admisible de conmutacio‐ 0024 Protector red- nes, SIGMA CONTROL 2 genera el mensaje de advertencia conmutaciones ⇞ Entonces deberá cambiarse el conector de red. Manual de servicio Controlador N°: 9_9450 12 S...
Página 200 Daños progresivos en la máquina hasta su falta de funcionalidad ➤ Observe los intervalos de mantenimiento del fabricante Menú Mantenimiento Mantenimiento 1. Abra el menú 4 Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 201 Se visualiza el mensaje de servicio La intervención de mantenimiento ya ha sido realizada acorde a las indicaciones del fabricante Menú Mantenimiento 1. Abra el menú 4 Mantenimiento Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 202 Reset desactivada. ········· Filtro de aire 3000 h ¦ 0150 h Reset: ☐ Prefiltro cambiado: ☐ 9. Para cambiar al menú principal, pulse repetidamente la tecla «Interrupción». Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 203 TFC ⇞ : ☐ Offset 0°C ¦ TFC ⇞ 0.0°C Realizar la prueba Válvula de seguridad . 1. Con las teclas «Arriba» o «Abajo», seleccione la línea Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 204 ➤ Cierre todas las puertas de mantenimiento y coloque y bloquee todos los paneles de re‐ vestimiento. ➤ Llevar protección ocular. 7. Comprobar el tipo de máquina del modo siguiente. Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 205 5. Abra la válvula de cierre instalada por el usuario entre la máquina y la red de aire comprimido. Resultado La máquina está lista para el servicio. Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 206 Controlar la desconexión por exceso de temperatura Realización del reset Si la prueba se ve interrumpida por la apertura de la válvula de seguridad, SIGMA CONTROL 2 mostrará la presión interna máxima que se haya llegado a medir. Reset .
Página 207 Resultado El modo de prueba está desactivado y la prueba ha terminado. Realización del reset Si la prueba de desconexión por temperatura excesiva se ve interrumpida, SIGMA CONTROL 2 mostrará el valor de medición más alto. Reset . Para poner a cero el valor grabado, active la casilla de control Reset .
Página 208 Los ajustes de SIGMA CONTROL 2 pueden memorizarse en una tarjeta SD. Condición En la ranura para tarjetas SD X5 del SIGMA CONTROL 2 hay una tarjeta SD con sistema de datos compatible (FAT32) y 50 MB de memoria libre como mínimo La protección contra grabación de la tarjeta SD está...
Página 209 Expulsar la tarjeta SD : ☐ Estado reconocida ········· Línea activa Formatear tarjeta SD : ☑ 5. Pulse la tecla «Aceptación». Se visualiza una pregunta de seguridad. Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 210 Funcionamiento 9.14 Grabación de datos 6. Pulse la tecla «Aceptación». La tarjeta SD se está formateando. Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 211 10.1 Indicaciones básicas Las tablas siguientes le ayudan a localizar las causas de los errores. SIGMA CONTROL 2 indicará 3 tipos de fallos: ■ Avería de la máquina: LED rojo parpadea, la máquina se desconecta, ver capítulo 10.2 y 10.5.
Página 212 Desconexión del motor del venti‐ Determinar la causa de la desco‐ Refrigerador aire- lador del refrigerador de aire por nexión. ventilador sobrecorriente sobrecarga. Reponer el relé de sobrecarga. Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 213 Segunda caída de la red de ali‐ Controlar la tensión de alimenta‐ Tensión red ⇟ mentación. ción. Controlar el interruptor de seguri‐ dad de la puerta. Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 214 Demasiado condensado. Controlar las condiciones de aspi‐ ración. Conducción interrumpida. Comprobar las conducciones. El condensado no puede eva‐ cuarse. Controlar el purgador de conden‐ sado ECO-DRAIN. Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 215 Mensaje externo 2 0075 A Mensaje externo 3 0076 A Mensaje externo 4 0077 A Mensaje externo 5 0078 A Mensaje externo 6 0081 A AnMod_p_1 Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 216 0105 A La célula de alta tensión no des‐ Póngase en contacto con una em‐ ¿Célula alta tensión des? conecta. presa de asistencia autorizada. Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 217 0208 A Avería desencadenada por el Póngase en contacto con una em‐ Motor compresor USS controlador de software. presa de asistencia técnica autori‐ error %d zada. Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 218 Compresor motor FC de giro mínima dentro de un tiem‐ Póngase en contacto con una em‐ tiempo aceleración po determinado (ajustable). presa de asistencia autorizada. excedido Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 219 0287 A Parametrización incorrecta del Comprobar la parametrización del Aire/Aceite ventilador CF: STO función inactiva Póngase en contacto con una em‐ presa de asistencia autorizada. Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 220 0380 A Fallo en el convertidor de frecuen‐ Póngase en contacto con una em‐ Refrigerador aire- cia. presa de asistencia técnica autori‐ ventilador avería USS zada. Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 221 Los avisos 0073–0078 y 0081–0096 y 0098 son específicos de cada cliente. Complete el texto de aviso definido por usted, con las causas posibles y medidas a tomar (ver ca‐ pítulo 8.12). Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 222 0011 A Presión diferencial del filtro de aceite ele‐ Cambiar el filtro de aceite. Filtro de aceite 1 Δp ↑ vada. El filtro de aceite está sucio. Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 223 ⇞ zada. 0034 A Temperatura de salida de aire comprimi‐ Póngase en contacto con una SAC temperatura ↓ do demasiado baja. empresa de asistencia autori‐ zada. Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 224 Toma de aire comprimido demasiado Controlar la línea y la conexión grande. del sensor. Comprobar los ajustes del va‐ lor de advertencia "presión de la red baja". Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 225 Póngase en contacto con una Compresor T ↓ (TFC) no alcanza el valor mínimo nece‐ empresa de asistencia autori‐ sario dentro de un tiempo prefijado. zada. Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 226 El suministro de aire comprimido está en tamente con una empresa de → Llamar a asistencia marcha sin secado del aire comprimido. asistencia técnica autorizada. técnica Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 227 0082 A AnMod_p_2 0083 A AnMod_T_1 0084 A AnMod_T_2 0085 A AnMod_I_1 0086 A AnMod_I_2 0087 A AnMod_p_3 0088 A AnMod_p_4 0089 A AnMod_T_3 0090 A AnMod_T_4 Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 228 0243 A Avería en el motor del compresor o en su Póngase en contacto con una Motor compresor CF empresa de asistencia autori‐ avería %d zada. Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 229 Usar una tarjeta de memoria nueva. 0866 A Avería en alimentación eléctrica para el Comprobar la alimentación AII%d.0%d - error sensor externo de la entrada analógica. eléctrica. alimentación tensión Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 230 0887 A Cortocircuito en el cable para sensor ex‐ Controlar la línea y la conexión AII%d.0%d - terno de la entrada analógica. del sensor. cortocircuito Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 231 0917 A Error del sensor en la entrada analógica Controlar la línea y la conexión AIR%d.0%d - error indicada. del sensor. sensor Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 232 0940 A Rotura del cable de la entrada analógica Controlar la línea y la conexión AIR%d.0%d - rotura indicada. del sensor. del hilo Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 233 1037 A Cortocircuito en el cable para sensor ex‐ Controlar la línea y la conexión AII%d.0%d - terno de la entrada analógica. del sensor. cortocircuito Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 234 1060 A Rotura del cable de la entrada analógica Controlar la línea y la conexión AIR%d.0%d - rotura indicada. del sensor. del hilo Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 235 1078 A Rotura del cable de la entrada analógica Controlar la línea y la conexión AIR%d.0%d - rotura indicada. del sensor. del hilo Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 236 1096 A Rotura del cable de la entrada analógica Controlar la línea y la conexión AIR%d.0%d - rotura indicada. del sensor. del hilo Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 237 1114 A Rotura del cable de la entrada analógica Controlar la línea y la conexión AIR%d.0%d - rotura indicada. del sensor. del hilo Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 238 1211 A Cortocircuito en el cable para sensor ex‐ Controlar la línea y la conexión AII%d.0%d - terno de la entrada analógica. del sensor. cortocircuito Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 239 1233 A Cortocircuito en el cable de la entrada Controlar la línea y la conexión AIR%d.0%d - analógica indicada. del sensor. cortocircuito Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 240 1251 A Cortocircuito en el cable de la entrada Controlar la línea y la conexión AIR%d.0%d - analógica indicada. del sensor. cortocircuito Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 241 1269 A Cortocircuito en el cable de la entrada Controlar la línea y la conexión AIR%d.0%d - analógica indicada. del sensor. cortocircuito Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 242 1287 A Cortocircuito en el cable de la entrada Controlar la línea y la conexión AIR%d.0%d - analógica indicada. del sensor. cortocircuito Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 243 Temperatura del motor del compresor todavía demasiado Temperatura motor DYNAMIC ↑ elevada. 0030 B Corriente disponible después de caída de la red eléctrica. Restauración de la tensión Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 244 0084 B AnMod_T_2 0085 B AnMod_I_1 0086 B AnMod_I_2 0087 B AnMod_p_3 0088 B AnMod_p_4 0089 B AnMod_T_3 0090 B AnMod_T_4 0092 B Conmutador T temperatura aspiración Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 245 Avería breve por sobrecarga sin efecto de desconexión en AII. AII%d.0%d - error sobrecarga 0885 B Avería breve por sobrecarga sin efecto de desconexión en AII. AII%d.0%d - error sobrecarga Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 246 Los avisos del sistema desconectan la máquina. Avise a la empresa de asistencia técnica autorizada. Los avisos de servicio están identificados por la letra Y. Los números de mensajes no son consecutivos. Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 247 (2 veces/s vil averiada Póngase en contacto con el técni‐ ces/s) seguidas Nube averiada co de asistencia autorizado de pausa SIGMA CONTROL 2 co‐ brebe) nectado Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 248 Póngase en contacto con el técni‐ tatus o parpa‐ co de asistencia autorizado dea muy despacio Tab. 93 KAESER i.Box − Estados de servicio y reparación de errores Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 249 Cuando la batería tampón se agota, la fecha y la hora del controlador recomienzan con el 1-1-1970 y las 01:00:00 h en la zona horaria centroeuropea. Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 250 8 0 ° C Menú 5.1.1 Información sistema Línea activa ▶1 SIGMA CONTROL 2 MCS ▶2 Compresor ▶3 Módulos I/O Solo con FLUID ▶4 Información CF Manual de servicio Controlador SIGMA CONTROL 2 SCREW FLUID ≥5.0.X N°: 9_9450 12 S...
Página 251 8 0 ° C Menú 5.1.1.1 SIGMA CONTROL 2 MCS 123456 ········· Denominación del fabricante Prodrive Nº de material 6309.1000.7900 Número de serie 10.34.000.961 Fecha de fabricación MFGDT 2017/04 Manual de servicio Controlador N°: 9_9450 12 S SIGMA CONTROL 2 SCREW FLUID ≥5.0.X...
Página 252 4. Sacar la batería instalada en el interior con una herramienta. 5. Eliminar la batería ecológicamente. 6. Entregar SIGMA CONTROL 2 a una empresa de reciclaje autorizada. más información Encontrará más detalles sobre cómo desmontar la batería en el manual de servicio de la máquina.

KAESER KOMPRESSOREN SIGMA CONTROL 2 Manual De Servicio

Enlaces rápidos

Manuales relacionados para KAESER KOMPRESSOREN SIGMA CONTROL 2

Resumen de contenidos para KAESER KOMPRESSOREN SIGMA CONTROL 2
