ABB Relion REX610 Guia De Inicio Rapido

—
Guía de inicio rápido

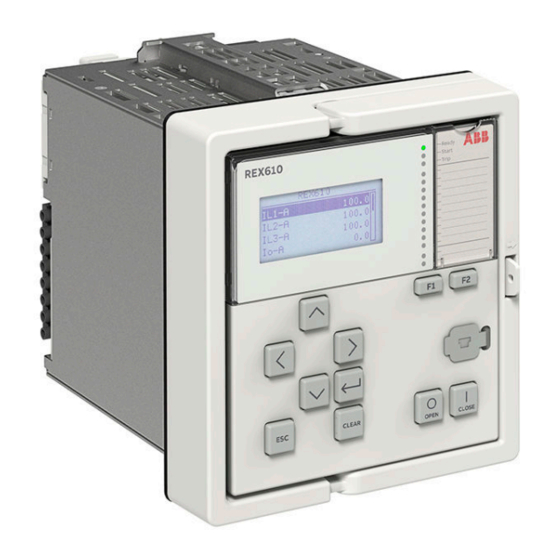

Relion® REX610
1 Pantalla
2 LEDs de auto-supervisión y protección
3 LED programables
4 Interruptor de control
5 Escape / Cancel (Salir / Cancelar)
6 Navegación
7 Intro / Seleccionar
8 Clear (Borrar)
9 Botones de función
10 LEDs de teclas de función
1
6
5
Se puede seleccionar la vista por defecto entre el menú principal y las mediciones
LED de preparado fijo: OK, LED de preparado intermitente: Fallo del relé interno (IRF, por sus siglas en inglés),
LED de inicio fijo: protección iniciada, LED de inicio intermitente: función de protección bloqueada,
LED de disparo: protección operada
La señal se puede programar para la alarma y para la indicación de enclavamiento. Puede ser intermitente o fija
Pulse "open/close" (abrir/cerrar) y confirme pulsando intro. Nota: el control debe estar en modo local.
Sirve para cancelar la acción y salir del modo de ajuste sin guardar los valores. Vuelve al menú.
Izquierda = ir hacia atrás, Derecha = ir más adelante, Arriba = desplazarse hacia arriba,
Abajo = desplazarse hacia abajo.
Entrar en el modo de parametrización y confirmar los nuevos valores
Borrar eventos e indicaciones, véase la página siguiente para más detalles
Se pueden configurar como botones de control
2
10
9
7
4
8
3
