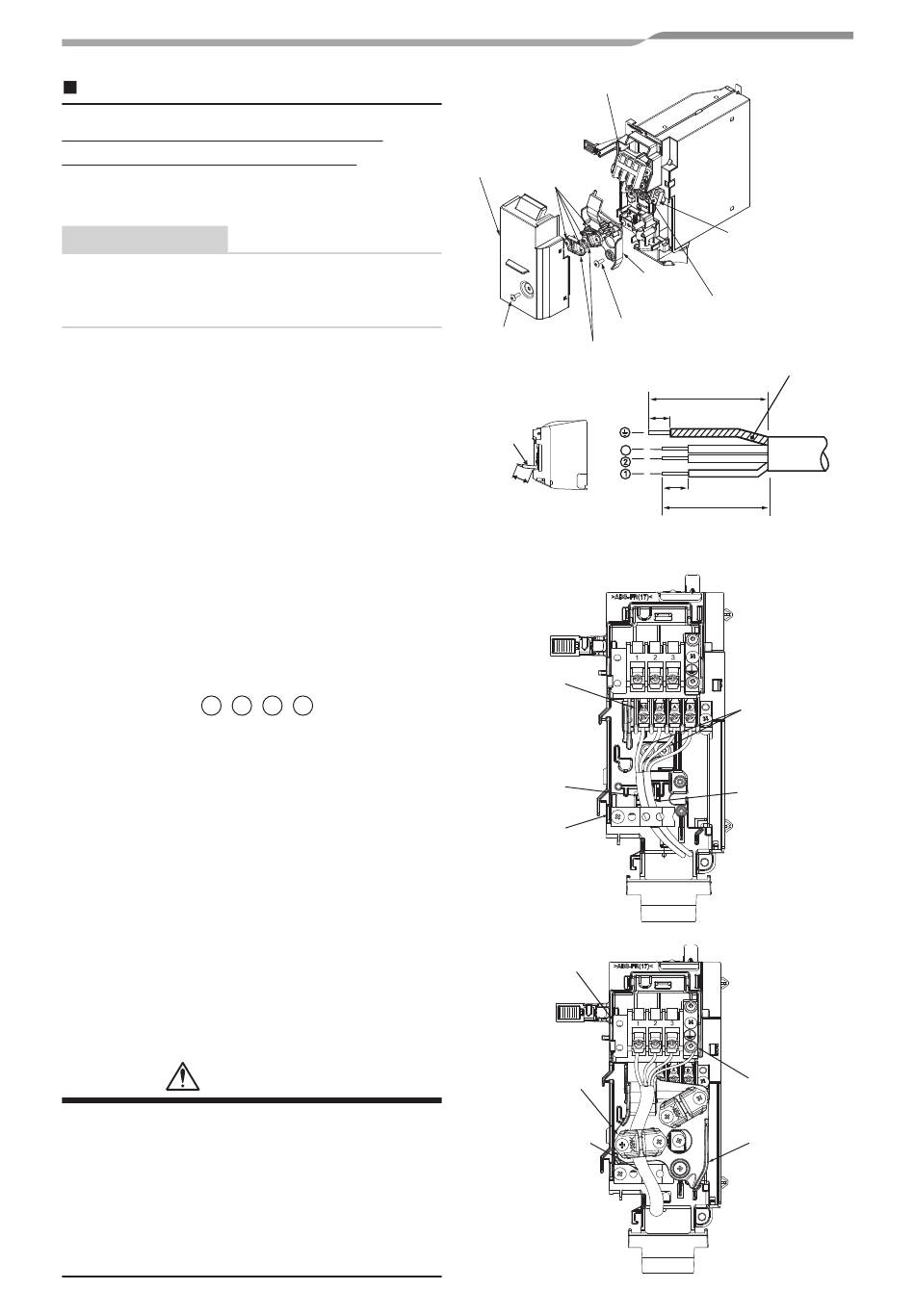

Подключение проводов
Подключение кабеля источника
питания и кабеля управления
Кабель источника питания и кабель управления
можно подключить, не снимая переднюю панель.
ТРЕБОВАНИЯ
Подключите кабель источника питания
после подключения кабеля управления для
данной модели.
1. Снимите решетку воздухозаборника.
Откройте решетку воздухозаборника
вверх и потяните ее на себя.
2. Снимите крышку разъема и основание
фиксатора.
3. Вставьте кабель источника питания
и кабель управления (в соответствии
с местными кабелями) в отверстие
трубки на стене.
4. Проведите кабель источника питания
через отверстие для кабеля в задней
панели так, чтобы он выходил спереди
примерно на 150 мм.
5. Полностью вставьте кабель управления
в клеммную колодку проводного пульта
дистанционного управления и кабеля
управления
зафиксируйте его винтами.
6. Закрепите кабель управления
фиксатором.
7. Установите основание фиксатора и
закрепите его винтом.
8. Полностью вставьте кабель источника
питания в клеммную колодку и
надежно зафиксируйте его винтами.
Момент затяжки: 1,2 Н·м (0,12 кгс·м)
Закрепите заземляющий провод
винтом заземления.
9. Закрепите кабель источника питания
фиксатором.
10. Установите крышку разъема и решетку
воздухозаборника на внутренний блок.
• См. схему подключения, расположенную
на внутренней части передней панели.
• Проверьте, какие электрические
кабели используются в регионе, а
также учитывайте особые инструкции и
ограничения при подключении.
• При установке основания фиксатора не
защемите кабель управления.
