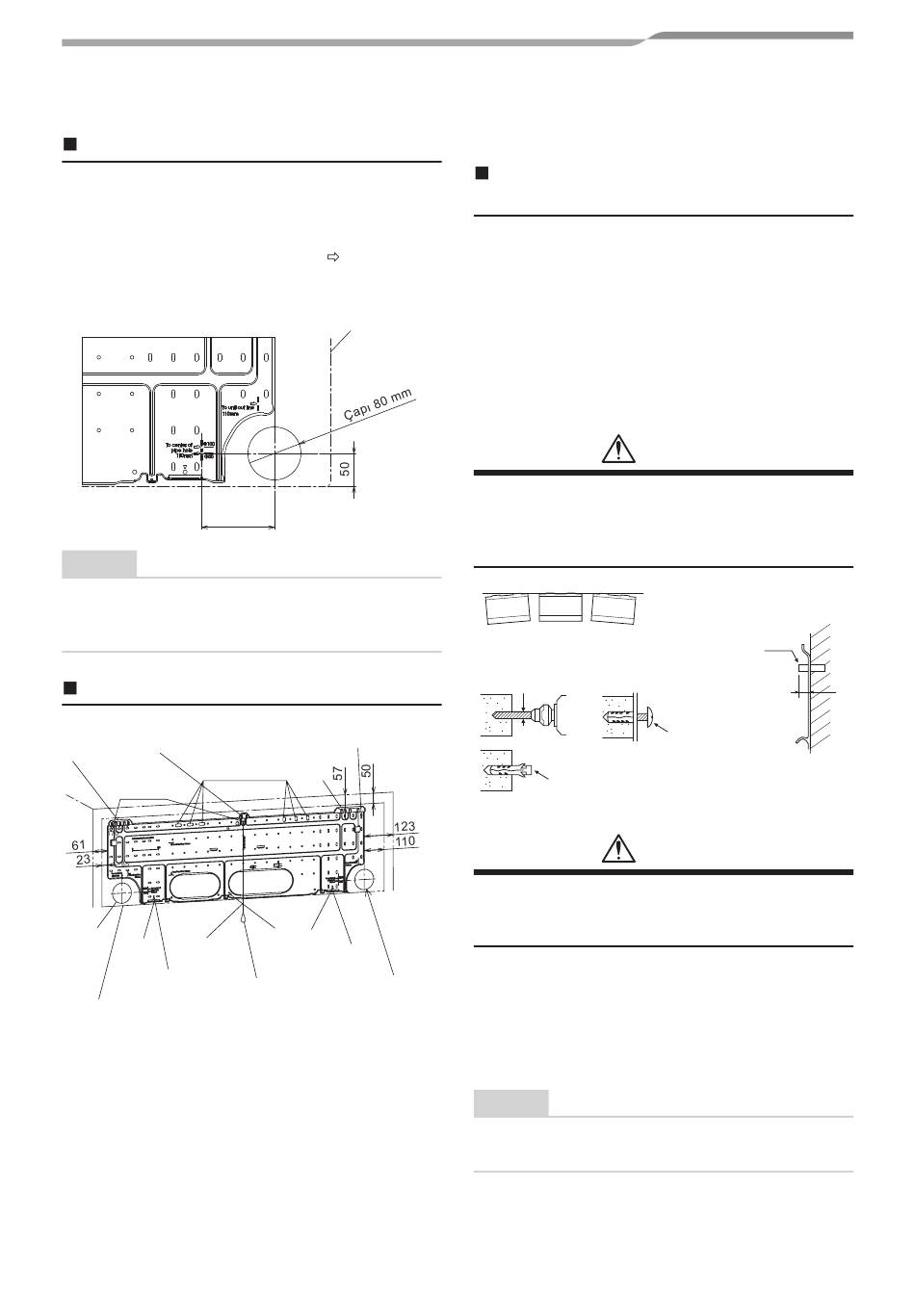

BİR DELİK AÇMA VE MONTAJ PLAKASINI TAKMA
Bir delik açma
Soğutucu borularının arkadan monte edilmesi
durumunda:
1
Boru tesisatı için delik konumuna montaj
plakasındaki ok işaretinden ( ) 110 mm
uzaklıkta karar verin ve dış mekana doğru
hafi f bir aşağı eğimle bir delik açın.
110 mm
NOT
• Bir metal çıta, tel çıta veya metal plaka içeren
bir duvarı delerken, ayrı olarak satılan bir
boru deliği kenar halkası kullanın.
Montaj plakasını takma
Montaj
Bağlantı
Kanca
plakası
cıvatası
delikleri
Montaj
vidası
Boru
Yiv
deliği
Kanca
Montaj vidası
İç mekan ünitesi
Ünite
çerçevesi
Montaj vidası
Kanca
Montaj
Kanca
vidası
Boru deliği
Ağırlık
Montaj plakası doğrudan duvara
takıldığında
1. Montaj plakasını, plakayı iç ünitenin
kancalanması için üst ve alt parçalara
vidalayarak duvara sıkıca sabitleyin.
2. Montaj plakasını bir betonarme duvara
ankraj cıvatalarıyla sabitlemek için,
yukarıdaki şekilde gösterildiği gibi ankraj
cıvatalarını kullanın.
3. Montaj plakasını duvara yatay olarak takın.
Montaj plakasını bir montaj vidasıyla takarken
ankraj cıvatası deliğini kullanmayın.
Aksi taktirde ünite düşebilir ve kişisel
yaralanmalara veya maddi hasara yol açabilir.
DOĞRU DOĞRU DOĞRU
DEĞİL DEĞİL
5 mm çapında delik
Ankraj klipsi
(yerel parçalar)
Sıkı monte edilmemesi durumunda ünite
düşebilir ve kişisel yaralanmalara veya maddi
hasara yol açabilir.
• Blok, tuğla veya benzeri tipte duvarlar söz
konusu olduğunda, duvara 5 mm çağında
delikler açın.
• İlgili montaj vidaları için ankraj klipslerini
yerleştirin.
NOT
• Montaj plakasının dört köşesini ve alt
parçalarını 6 montaj vidasıyla sabitleyin.
