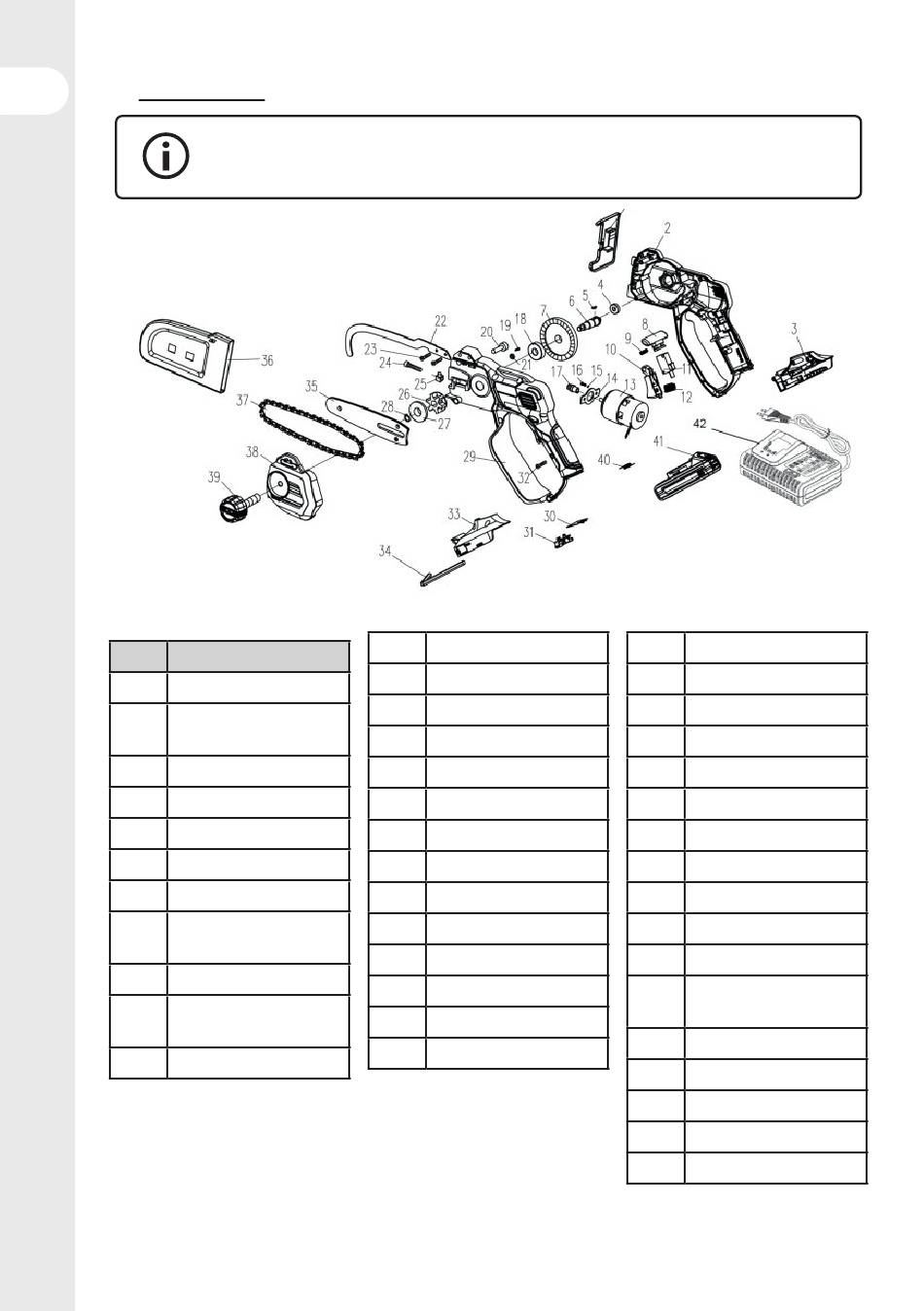

7.4 VUE ÉCLATÉE
ES
PT
IT
EL
PL
RU
KZ
POS
1 Plateau
Moitié droite du
2
UA
boîtier
3 Base de droite
4 Roulement
RO
5 Goupille
6 Arbre
EN
7 Engrenage
Verrou
8
d'interrupteur
9 Ressort
Levier
10
d'interrupteur
11 Interrupteur
LES PIÈCES DÉTACHÉES REMPLAÇABLES SONT DISPONIBLES JUSQU'À
5 ANS APRÈS L'ACHAT DU PRODUIT.
DESCRIPTION
12 Ressort
13 Moteur
14 Plaque moteur
15 Tremplin
16 Vis
17 Roulement
18 Roulement
19 Vis
20 Arbre
21 Écrou
22 Plaque de guidage
23 Vis
24 Boulon
25 Écrou
18
26 Roue entraînée
27 Plateau
28 Bague
29 Coquille gauche
30 Carte de circuit
31 Fiche
32 Vis
33 Partie gauche
34 Clé
35 Plaque de guidage
36 Capot de protection
Tronçonneuse
37
thermique
38 Couvercle
39 Molette
40 Inductance
41 Batterie
42 Chargeur
