MI 2883 Energy Master
Modifica el parámetro.
Vuelve al submenú de "RECORDERS"
3.15
Tabla de eventos
En esta tabla se muestran las caídas de tensión capturadas, sobretensiones e
interrupciones. Tenga en cuenta que los eventos aparecen en la tabla tras la finalizar,
una vez la tensión vuelva al valor normal. Todos los eventos pueden agruparse de
acuerdo a 61000-4-30. Además, para detectar errores, los eventos pueden separarse
por fase. Esto se activa pulsando la tecla de función F1.
Vista de grupo
En esta vista, los eventos de tensión están agrupados según 61000-4-30 (vea la
sección 5.1.11 para más detalles). La tabla donde se resumen los eventos se muestra
a continuación. Cada línea en la tabla representa un evento, definido por número, hora
de inicio, duración y nivel del evento. Además, se muestra en la columna "T" el tipo de
evento (vea la tabla para más detalles).

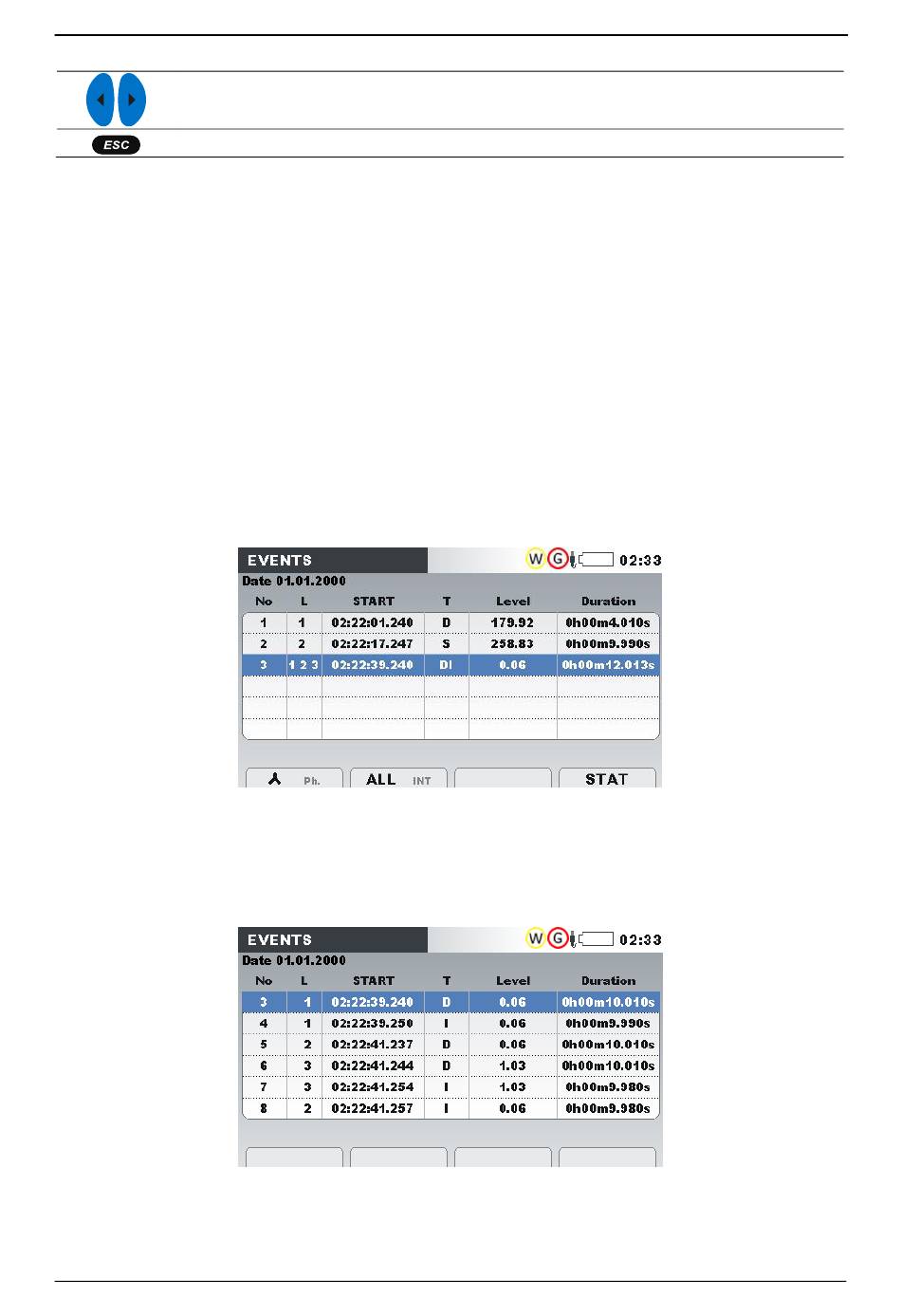

Figura 3.47: Eventos de tensión en pantalla de vista de grupo
Al pulsar "ENTER" sobre un evento en concreto, se pueden examinar los detalles del
evento. El evento se divide según eventos de fase y se ordenan según la hora de inicio.
Figura 3.48: Eventos de tensión en la pantalla de vista detallada
73
Uso del dispositivo
