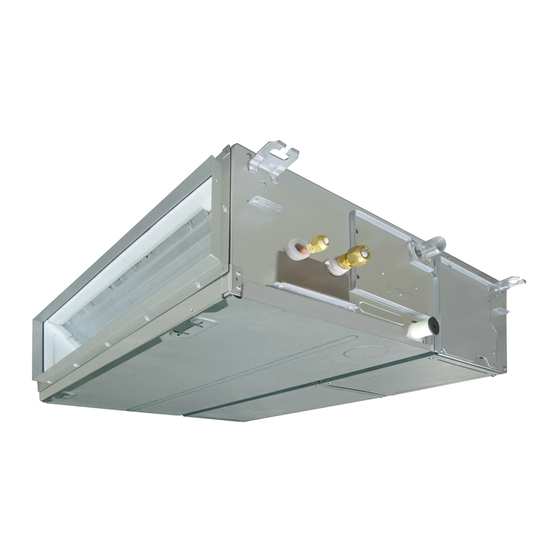

AIRE ACONDICIONADO (TIPO MULTI)
Manual de instalación
Unidad interior
Nombre del modelo:
Tipo de conducto oculto
MMD-UP0051BHP-E
MMD-UP0071BHP-E
MMD-UP0091BHP-E
MMD-UP0121BHP-E
MMD-UP0151BHP-E
MMD-UP0181BHP-E
Para uso comercial
MMD-UP0241BHP-E
MMD-UP0271BHP-E
MMD-UP0301BHP-E
MMD-UP0361BHP-E
MMD-UP0481BHP-E
MMD-UP0561BHP-E
Español
Publicidad
Manuales relacionados para Toshiba MMD-UP0051BHP-E
Resumen de contenidos para Toshiba MMD-UP0051BHP-E
- Página 1 AIRE ACONDICIONADO (TIPO MULTI) Manual de instalación Unidad interior Para uso comercial Nombre del modelo: Tipo de conducto oculto MMD-UP0241BHP-E MMD-UP0051BHP-E MMD-UP0071BHP-E MMD-UP0271BHP-E MMD-UP0091BHP-E MMD-UP0301BHP-E MMD-UP0121BHP-E MMD-UP0361BHP-E MMD-UP0151BHP-E MMD-UP0481BHP-E MMD-UP0181BHP-E MMD-UP0561BHP-E Español...
- Página 2 Toshiba Carrier Corporation, o, de otro modo, habrá sido instruida en dichas tareas por otra u otras personas que hayan recibido formación en la materia y que por tanto posean amplios conocimientos relativos a dichas operaciones.
- Página 3 Indicaciones de advertencia en la unidad de aire acondicionado Definición del equipo de protección Cuando vaya a proceder al traslado, instalación, mantenimiento, reparación o retirada del aparato de aire acondicionado, utilice guantes protectores y ropa de trabajo de “seguridad”. ó i ó...
- Página 4 – 3 – Precauciones de seguridad • Póngase guantes de protección y ropa de trabajo segura durante la instalación, reparación y desecho. El fabricante no se hará responsable de ningún daño producido • No toque la aleta de aluminio de la unidad. Si lo hace puede por no seguir las descripciones de este manual.
- Página 5 Selección del lugar de instalación • Lleve a cabo el procedimiento de instalación especifi cado para • Cuando la unidad de aire acondicionado se instale en una proteger la unidad contra posibles vientos fuertes y terremotos. habitación pequeña, asegúrese de que las medidas son Si no se instala la unidad de aire acondicionado correctamente, adecuadas para garantizar que la concentración de refrigerante podría caer o volcarse y causar un accidente.
- Página 6 – 5 – Cableado eléctrico Prueba de funcionamiento • Sólo un instalador cualifi cado(*1) o una persona de servicio • Antes de utilizar el aparato de aire acondicionado después de cualifi cada(*1) tiene permitido realizar el trabajo eléctrico completar el trabajo de instalación, verifi que que la cubierta de del aparato de aire acondicionado.
- Página 7 Explicaciones para dar al usuario PRECAUCIÓN • Al fi nalizar el trabajo de instalación dígale al usuario dónde Instalación del aparato de aire acondicionado con nuevo esta situado el disyuntor. Si el usuario no sabe dónde está refrigerante el disyuntor, él o ella no podrán desconectar la alimentación •...
- Página 8 – 7 – Accesorios Selección del lugar de instalación No realice la instalación en los lugares siguientes Accesorios Instale la unidad interior en un lugar que permita la circulación uniforme del aire caliente o frío. Evite la instalación en los siguientes lugares. •...
- Página 9 Instalación 3. Instalación en lugares en que el interior del techo se utiliza como conducto de ventilación de aire 4. Instalación en una cocina • En los casos anteriores, fije también aislante térmico en todas las partes del aire acondicionado que entren en PRECAUCIÓN contacto con zonas de mucha humedad.
- Página 10 – 9 – Instalación de los pernos de Instalación de la unidad Montaje de los filtros y sus rieles suspensión interior Monte el riel del techo de manera que encaje en los orificios correspondientes. (Tenga en cuenta que los rieles de filtro superior e inferior no son idénticos.) •...
- Página 11 Tubería de desagüe Desagüe gravitacional Vuelva a colocar la tapa de desagüe. PRECAUCIÓN * Para el desagüe gravitacional, extraiga el conector blanco (CN504) de la parte superior izquierda de la Realice la canalización del desagüe siguiendo las instrucciones del Manual de instalación para obtener un placa de circuitos en la caja de control eléctrico.
- Página 12 – 11 – Comprobación del desagüe Aislamiento térmico En la prueba de funcionamiento, compruebe que el desagüe se realice correctamente y que no salga agua de la • Tal como se muestra en la ilustración, cubra la manguera flexible y la abrazadera con el aislante térmico pieza de conexión de los tubos.
- Página 13 Características del ventilador UP0051, UP0071 tipo UP0091, UP0121 tipo UP0151, UP0181 tipo UP0241, UP0271 tipo Volumen de aire estándar: 540 m Volumen de aire estándar: 570 m Volumen de aire estándar: 920 m Volumen de aire estándar: 1320 m 150 Pa - Mid. 150 Pa - Mid.
- Página 14 – 13 – Diseño del conducto Disposición (Unidad: mm) Prepare el conducto en el sitio, teniendo en cuenta las siguientes dimensiones. UP024, UP027, UP030 UP036, UP048, UP056 UP005, UP007, UP009, UP012, UP015, UP018 <Toma de aire inferior> <Toma de aire inferior> <Toma de aire inferior>...
- Página 15 Tubería del refrigerante Evacuación • El gas sellado se selló con presión atmosférica, por lo que, al retirar la tuerca cónica, no se oirá ningún sonido "silbante": Esto es normal y no indica ninguna Con una bomba de vacío, aplique vacío desde el Conexión de la tubería del anomalía.
- Página 16 – 15 – Conexiones eléctricas Aislamiento térmico Coloque el aislamiento térmico para los conductos por separado en la parte del líquido y la del gas. • En el caso del aislamiento de los conductos de la parte del gas, el material debe ser resistente a temperaturas REQUISTOS de 120 °C o más.
- Página 17 Fuente de alimentación <En el caso de combinar con unidades exteriores de la serie U súper modular multisistema (SMMS-u)> 220V – 240V ~, 50 Hz Fuente de alimentación Línea Uv y línea Uc (L2, L3, L4) 208V – 230V ~, 60 Hz 0,5 mm²...
- Página 18 – 17 – <En el caso de combinar con unidades exteriores distintas de la serie U súper modular multisistema Cableado del mando a distancia (SMMS-u)> • Para el cableado del mando a distancia y de los mandos a distancia de grupo se utiliza cable de 2 núcleos sin polaridad.
- Página 19 Conexión de los cables ■ Cableado entre las unidades interiores y exteriores REQUISTOS NOTA • Conecte los cables haciendo coincidir los números de terminales. Las conexiones incorrectas pueden generar problemas. El diagrama de cableado siguiente es un ejemplo de una conexión con la serie SMMS-u. Para conectar con otra •...
- Página 20 – 19 – Controles aplicables Ajustes de la presión estática Cada vez que se pulsa el botón de ajuste externa [ ] [ ] los números de las unidades interiores del grupo de control cambian de ■ Configuración de controles REQUISTOS forma cíclica.
- Página 21 <Preparación del tablero de circuitos de la unidad interior> Configuración del momento Sensor del control remoto Para configurar la presión estática externa, utilice el interruptor DIP de la placa de circuitos de la parte de recepción de encendido de la señal de inalámbrica.
- Página 22 – 21 – Prueba de funcionamiento Mando a distancia con cable Control remoto inalámbrico Asegúrese de parar el aparato de aire Cuando se pulsa el botón TEMPORARY por acondicionado antes de realizar los ajustes. 10 segundos o más, se escucha el sonido Antes de la prueba de Efectúe una prueba de (Cambie la configuración mientras el aparato de aire...
- Página 23 Resolución de problemas Mantenimiento Consulta y comprobación de problemas ■ Mantenimiento periódico Para preservar el medioambiente, se recomienda encarecidamente que las unidades interior y exterior del aparato de aire acondicionado se limpien y conserven regularmente para garantizar un funcionamiento eficaz de la unidad. Cuando se produce un error en el aparato Si el aparato de aire acondicionado se utiliza durante mucho tiempo, es recomendable llevar a cabo un de aire acondicionado, el indicador OFF...
- Página 24 – 23 – Método de comprobación En el mando a distancia con cable, el mando a distancia de control central y en el panel de circuito impreso de la interfaz de la unidad exterior (I/F), hay una pantalla LCD con indicadores de verificación (mando a distancia) o una pantalla con 7 segmentos (en el panel de circuito impreso de la interfaz exterior) para indicar el estado de funcionamiento.
- Página 25 Código de comprobación Mando a distancia inalámbrico Pantalla de 7 segmentos de la unidad interior Pantalla del bloque sensor de la unidad de recepción Nombre del código de comprobación Componente afectado Pantalla del control remoto con cable Código auxiliar Funcionamiento Temporizador Listo Parpadeo...
- Página 26 – 25 – Código de comprobación Mando a distancia inalámbrico Pantalla de 7 segmentos de la unidad interior Pantalla del bloque sensor de la unidad de recepción Nombre del código de comprobación Componente afectado Pantalla del control remoto con cable Código auxiliar Funcionamiento Temporizador...
- Página 27 Código de comprobación Mando a distancia inalámbrico Pantalla de 7 segmentos de la unidad interior Pantalla del bloque sensor de la unidad de recepción Nombre del código de comprobación Componente afectado Pantalla del control remoto con cable Código auxiliar Funcionamiento Temporizador Listo Parpadeo...
- Página 28 – 27 – Especificaciones Nivel de potencia acústica (dBA) Modelo Peso (kg) de la unidad principal Refrigeración Calefacción MMD-UP0051BHP-E MMD-UP0071BHP-E MMD-UP0091BHP-E MMD-UP0121BHP-E MMD-UP0151BHP-E MMD-UP0181BHP-E MMD-UP0241BHP-E MMD-UP0271BHP-E MMD-UP0301BHP-E MMD-UP0361BHP-E MMD-UP0481BHP-E MMD-UP0561BHP-E * Por debajo de 70 dBA 53-ES 54-ES...
- Página 29 Advertencias sobre las fugas de refrigerante Comprobación del límite de concentración El ambiente donde se instale el acondicionador de aire necesita un diseño para que, en caso de una fuga 2) Cuando existe una abertura efectiva hacia la habitación contigua para la ventilación del gas refrigerante de gas refrigerante, su concentración no exceda un límite establecido.
- Página 30 – 29 – 57-ES 58-ES...
- Página 31 144 / 9 Moo 5, Bangkadi Industrial Park, Tivanon Road, Tambol Bangkadi, Amphur Muang, Pathumthani 12000, Thailand 1128950199...
