Medical-Grade UPS Systems

(with Lithium Iron Phosphate Batteries)

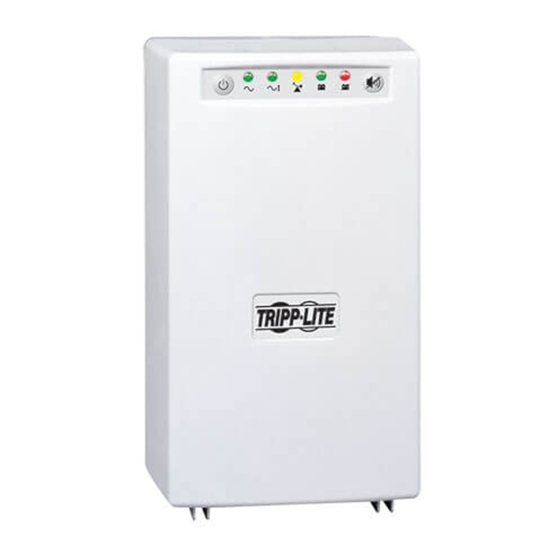

SMART700HGL

(Series Number: AG-8863)

Important Safety Instructions

Package Contents

Connecting the Batteries

Quick Installation

Basic Operation

Guidance and Manufacturer's Declaration 12

Storage and Service

Regulatory Compliance and

Product Registration

Español

Français

PROTECT YOUR INVESTMENT!

and ultimate peace of mind.

You could also win an

ISOBAR6ULTRA surge protector—

a $100 value!

www.tripplite.com/warranty

1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support

18-06-068-933608.indb 1

Owner's Manual

SmartPro

Models:

SMART1200XLHGL

(Series Number: AG-8862)

6/22/2018 4:56:25 PM

Resumen de contenidos para Tripp-Lite SMART700HGL

Página 1 Owner’s Manual SmartPro ® Medical-Grade UPS Systems (with Lithium Iron Phosphate Batteries) Models: SMART700HGL SMART1200XLHGL (Series Number: AG-8863) (Series Number: AG-8862) Important Safety Instructions Package Contents Connecting the Batteries Quick Installation Basic Operation Guidance and Manufacturer’s Declaration 12 Storage and Service...
Página 2 Tripp Lite Medical-Grade UPS Systems come with hospital-grade plugs and receptacles that reduce leakage to below 100μA. Product Information SMART700HGL SMART1200XLHGL AC Input Voltage AC Input Voltage Range 81–143...
Página 3 Important Safety Instructions • Do not use this equipment within oxygen-enriched atmospheres, or within 1 ft. (0.3 m) of a point at which an oxygen-enriched atmosphere is intentionally vented. • Use caution when lifting UPS. Because of the considerable weight of all UPS systems, at least two people should assist in lifting and installing them.
Página 4 Replacement Battery NOMINAL VOLTAGE MODEL BATTERY AND QUANTITY OF BATTERY STRING PART NUMBER SMART700HGL Lithium Iron Phosphate 12V / 3 pcs. 39.6V, 5Ah RBC51L / 3 pcs. SMART1200XLHGL Lithium Iron Phosphate 12V / 3 pcs. 39.6V, 5Ah RBC51L / 3 pcs.
Página 5 • Batteries can present risk of electric shock, burn and fire if not disposed of properly. Package Contents SMART700HGL • C13 to NEMA 5-15P-HG Power Cord, 6 ft. • IEC Cord Lock • USB A/B Cable, 6 ft.
Página 6 Connecting the Batteries The UPS is shipped with the battery disconnected. The battery must be connected for the UPS to operate. Connect the batteries to the UPS prior to connecting the UPS to AC mains, or connecting any equipment to the UPS. The installation procedure is as follows: Remove the two screws on Remove the battery door.
Página 7 Quick Installation The UPS batteries must be fully charged (minimum 24 hours) before plugging equipment into the UPS. Plug the UPS into a 3-wire grounded, 120V AC, 60 Hz utility outlet. Note: UL 60601-1 listed UPS systems only meet UL standard UL 60601-1 for medical equipment when plugged into a hospital-grade outlet.
Página 8 Quick Installation Optional These connections are optional. Your UPS will function properly without these connections. Serial Communications You can connect the UPS system’s DB9 port to the DB9 port of a computer with the included cable. Use with Tripp Lite’s PowerAlert Software for automatic file saves and safe shutdown in case of power failure.
Página 9 Basic Operation Buttons “POWER” Button: • To turn the UPS ON: With the UPS plugged into a live AC wall outlet,* press and hold the POWER button for about two seconds.** Release the button. If utility power is absent, the UPS can receive a “cold-start” (i.e.: turn it ON and supply power for a limited time from its batteries***) by pressing and holding the POWER button for about two seconds.** •...
Página 10 Basic Operation Indicator Lights All Indicator Light descriptions apply when the UPS is plugged into an AC outlet and turned on. “POWER” LED This green LED illuminates continuously when the UPS is ON and supplying connected equipment with AC power from a utility source. The LED flashes and an alarm sounds (4 short beeps followed by a pause) to indicate the UPS is operating from its internal batteries during a blackout or severe brownout.
Página 11 Basic Operation Other UPS Features Hospital-Grade AC Receptacles: The receptacles provide connected equipment with AC line power during normal operation and battery power during blackouts and brownouts. They also protect equipment against damaging surges and line noise. USB or DB9 Communication Port: These ports connect the UPS to a computer for automatic file saves and unattended shutdown in the event of a power failure.
Página 12 Therefore, its RF emissions are very low and unlikely to cause any interference in nearby electronic equipment. RF Emissions CISPR 11 SMART700HGL: Class A The Medical-Grade UPS is suitable for use in all SMART1200XLHGL: Class A establishments other than domestic and those...
Página 13 Storage and Service Storage Before storing your UPS, turn it completely OFF: with the UPS ON and receiving utility power, press and hold the POWER button for one second (an alarm will beep once briefly after the interval has passed); then, unplug the UPS from the wall outlet. CAUTION! Your UPS has an internal power source.
Página 14 Regulatory Compliance and Product Registration UL CLASSIFICATION FOR MEDICAL EQUIPMENT: Class I, Type B, Ordinary Equipment, Continuous Operation. UL1778 APPROVAL: All the UPS systems described in this manual are UL1778 listed. All meet strict requirements for UPS protection. They provide battery backup during blackouts, switching between utility power and battery backup power in 2-4 milliseconds.
Página 15 Manual de operación SmartPro ® Sistemas UPS de Grado Médico (con Baterías de Litio de Fosfato de Hierro) Modelos: SMART700HGL SMART1200XLHGL (Número de Serie: AG-8863) (Número de Serie: AG-8862) Importantes instrucciones de seguridad Contenido del Empaque Conexión de las Baterías Instalación rápida...
Página 16 áreas de atención a pacientes. Los Sistemas UPS de Grado Médico de Tripp Lite vienen con clavijas y tomacorrientes de grado hospital que reducen la fuga a menos de 100µA. Información del Producto SMART700HGL SMART1200XLHGL Voltaje de Entrada de CA Rango de Voltaje de Entrada de CA 81–143...
Página 17 Importantes instrucciones de seguridad • No use este equipo en atmósferas enriquecidas con oxígeno o a distancias inferiores a 0.3 m (1 pie) de un punto en que se ventile deliberadamente una atmósfera enriquecida con oxígeno. • Tenga cuidado al levantar el UPS. Debido al peso considerable de todos los sistemas UPS, deben ayudar al menos dos personas para levantarlos e instalarlos.
Página 18 VOLTAJE NOMINAL DEL NO. DEL MÓDULO MODELO BATERÍA Y CANTIDAD JUEGO DE BATERÍAS DE BATERÍAS SMART700HGL Litio de Fosfato de Hierro 12V / 3 piezas. 39.6V, 5Ah RBC51L / 3 pzas. SMART1200XLHGL Litio de Fosfato de Hierro 12V / 3 pzas.
Página 19 • Las baterías pueden presentar el riesgo de descarga eléctrica, quemaduras e incendio si no se desechan correctamente. Contenido del Empaque SMART700HGL • Cable de Alimentación C13 a NEMA 5-15P-HG, 1.83 m [6 pies] • Seguro Para Cable IEC • Cable USB A/B, 1.83 m [6 pies] •...
Página 20 Conexión de las Baterías El UPS se embarca con la batería desconectada. Para operar el UPS, debe conectarse la batería. Conecte las baterías al UPS antes de conectar el UPS a la alimentación de CA o conectar cualquier equipo al UPS. El procedimiento de instalación es como sigue: Retire los dos tornillos en la Retire la puerta de la batería.
Página 21 Instalación rápida Las baterías del UPS deben estar completamente cargadas (mínimo 24 horas) antes de enchufar el equipo en el UPS. Enchufe el UPS en un tomacorriente de la red de 3 hilos con conexión a tierra, 120V CA, 60 Hz. Nota: Los Sistemas UPS listados en UL60601-1 solamente cumplen el estándar UL 60601-1 para equipo médico cuando se enchufan en un tomacorriente de grado hospital.
Página 22 Instalación rápida optativa Estas conexiones son optativas. Este sistema UPS funcionará correctamente sin estas conexiones. Comunicaciones en serie Puede conectar el Puerto DB9 del UPS al puerto DB9 de una computadora con el cable incluido. Úselo con el Software PowerAlert de Tripp Lite para guardar archivos en ®...
Página 23 Operación básica Botón “MUTE/TEST” (Silencio/Prueba): Para reactivar las alarmas audibles: El UPS se embarca de fábrica con las alarmas audibles silenciadas. Para reactivar las alarmas audibles, oprima y sostenga el botón MUTE/TEST hasta escuchar un bip breve seguido de un bip continuo;...
Página 24 Operación básica Luces indicadoras Todas las descripciones de luces indicadoras aplican cuando el sistema UPS está encendido y conectado a una toma de CA. LED “POWER” (Alimentación) Este LED verde se enciende permanentemente cuando el UPS está encendido y proporcionando energía de CA al equipo conectado desde el suministro de red. El LED destella y una alarma suena (4 pitidos cortos seguidos de una pausa) para indicar que el UPS está...
Página 25 Operación básica LED “BATTERY WARNING” (Advertencia de batería) Este LED se enciende rojo y una alarma suena en forma intermitente después de iniciar una auto-prueba (vea la descripción del botón “MUTE/TEST” (Silencio/ Prueba)) para indicar que las baterías del UPS deben ser recargadas o reemplazadas.
Página 26 Operación básica Ajuste de Sensibilidad de Energía: Este indicador normalmente está ajustado totalmente en sentido contrario a las manecillas del reloj; ello permite proteger al UPS de distorsiones en el modo de onda presentes en la entrada de CA. Cuando se producen dichas distorsiones, el sistema UPS normalmente hace un NORM DELAY cambio para entregar una alimentación sinusoidal PWM mediante sus reservas...
Página 27 Emisiones de RF CISPR 11 SMART700HGL: El UPS de Grado Médico es adecuado para uso en todos Clase A los establecimientos distintos al doméstico y aquellos SMART1200XLHGL: conectados directamente a la red pública de alimentación...
Página 28 Almacenamiento y servicio Almacenamiento Antes de almacenar su UPS, apáguelo completamente: Con el UPS encendido y recibiendo energía de la red, presione y mantenga presionado el botón POWER (Alimentación) por un segundo (una alarma emitirá un pitido brevemente después de pasado el intervalo); luego, desconecte el UPS del tomacorriente.
Página 29 Cumplimiento de las Normas CLASIFICACIÓN UL PARA EQUIPO MÉDICO: Clase I, Tipo B, Equipo Ordinario, Operación Continua. APROBACIÓN DE UL1778: Todos los sistemas UPS descritos en este manual están listados en UL1778. Todos cumplen con requerimientos estrictos para protección por UPS. Proporcionan respaldo por batería durante apagones, conmutación entre energía de la red pública y respaldo de energía por batería en 2-4 milisegundos.
Página 30 Guide de l’utilisateur SmartPro ® Onduleurs de qualité médicale (avec batteries de phosphate de fer lithié) Modèles : SMART700HGL SMART1200XLHGL (Numéro de série : AG-8863) (Numéro de série : AG-8862 Importantes consignes de sécurité Contenu de l’emballage Brancher les batteries...
Página 31 à l’intérieur et à l’extérieur des aires de soins aux patients. Les onduleurs de qualité médicale de Tripp Lite sont offerts avec des prises et des fiches approuvées pour les hôpitaux qui réduisent les fuites à moins de 100 μA. Informations sur le produit SMART700HGL SMART1200XLHGL Tension d'entrée CA Gamme de tension d'entrée CA 81–143...
Página 32 Importantes consignes de sécurité • Ne pas utiliser cet équipement dans des endroits où l’air est enrichi d’oxygène ou à moins de 0,3 m (1 pi) de l’endroit où l’air enrichi d’oxygène est intentionnellement ventilé. • La prudence est de rigueur au moment de soulever l’onduleur. En raison du poids considérable des onduleurs, au moins deux personnes devraient aider à...
Página 33 TENSION NOMINALE DE No DU MODULE MODÈLE BATTERIE ET QUANTITÉ L'ENSEMBLE DE BATTERIES DE BATTERIES SMART700HGL Phosphate de fer lithié 12 V/3 pièces 39,6 V, 5 Ah RBC51L/3 pièces SMART1200XLHGL Phosphate de fer lithié 12 V/3 pièces 39,6 V, 5 Ah RBC51L/3 pièces...
Página 34 • Les batteries peuvent présenter des risques de chocs électriques, de brûlures et d’incendies si elles ne sont pas correctement éliminées. Contenu de l’emballage SMART700HGL • Cordon d’alimentation de C13 à NEMA 5-15P-HG, 1,83 m (6 pi) • Verrou de cordon IEC •...
Página 35 Brancher les batteries L’onduleur est expédié avec la batterie débranchée. La batterie doit être branchée pour que l’onduleur fonctionne. Brancher les batteries à l’onduleur avant de brancher l’onduleur à l’alimentation CA ou de brancher tout équipement à l’onduleur. La procédure d’installation est la suivante : Enlever les deux vis qui Enlever le volet de la retiennent le volet de la batterie.
Página 36 Installation rapide Les batteries de l’onduleur doivent être complètement chargées (minimum 24 heures) avant de brancher de l’équipement à l’onduleur. Brancher l’onduleur dans une prise de secteur à 3 fils, mis à la masse, 120 V CA, 60 Hz. Remarque : les onduleurs listés UL 60601-1 ne satisfont à la norme UL 60601-1 pour l’équipement médical que lorsqu’ils sont branchés dans un prise approuvée pour les hôpitaux.
Página 37 Installation rapide Ces connexions sont facultatives. Votre système UPS fonctionnera correctement sans ces connexions. Communications en série Vous pouvez le connecter au port DB9 d’un ordinateur avec le câble fourni. À utiliser avec le logiciel PowerAlert de Tripp ® Lite pour la sauvegarde automatique de fichiers et un arrêt sécuritaire en cas de panne.
Página 38 Exploitation de base Bouton “MUTE/TEST” (MUET/TEST) : Pour réactiver l’alarme sonore : L’alarme sonore est mise en sourdine, par défaut, lors de l’expédition de l’APS. Pour réactiver l’alarme sonore, appuyer sur le bouton “MUTE/TEST” jusqu’à l’audition d’un court timbre sonore, suivi d’un timbre sonore continu, puis relâcher le bouton.
Página 39 Exploitation de base Voyants lumineux Les descriptions des voyants lumineux ne sont applicables que si le système UPS est branché à une prise de secteur et mis sous tension. Témoin lumineux “POWER” (alimentation) Ce témoin lumineux vert est continuellement allumé lorsque l’UPS est en marche (ON) et qu’il fournit à...
Página 40 Exploitation de base Témoin “BATTERY CHARGE/BATTERY POWER” (recharge de la pile / alimentation de la pile) Lorsque l’UPS fonctionne à partir de l’alimentation de service, ce témoin multicolore indique l’état approximatif de la recharge des piles internes de l’UPS : le rouge indique que les piles commencent à se recharger ; le jaune indique que les piles sont environ à...
Página 41 Exploitation de base Porte de remplacement de batterie : Dans des conditions normales, la batterie initiale de votre système UPS durera plusieurs années. Le remplacement de la batterie ne doit être réalisé que par du personnel de service qualifié. Référezvous à la rubrique “ Mises en garde relatives à la batterie “ à la section Sécurité.
Página 42 FR sont très faibles et peu susceptibles de causer des interférences avec l'équipement électronique qui se trouve à proximité. Émission FR CISPR 11 SMART700HGL : Le système d’alimentation sans coupure (UPS) de Classe A qualité médicale convient aux utilisations dans tous les SMART1200XLHGL : établissements autres que domestiques et ceux étant...
Página 43 Entreposage et entretien Entreposage Avant d’entreposer votre UPS, éteignez-le complètement (OFF) : quand l’UPS est en marche (ON) et qu’il reçoit l’alimentation de service, appuyez sur le bouton POWER (alimentation) et maintenez-le enfoncé pendant une seconde (l’alarme émettra un bip sonore rapide une fois l’intervalle expiré) ;...
Página 44 Conformité réglementaire CLASSIFICATION UL POUR L’ÉQUIPEMENT MÉDICAL : Classe I, Type B, équipement ordinaire, fonctionnement continu. HOMOLOGATION UL1778 APPROVAL : Tous les onduleurs décrits dans le présent manuel sont homologués UL1778. Ils satisfont tous aux exigences les plus strictes pour la protection des onduleurs. Ils offrent une alimentation de secours durant les pannes de courant, passant de la puissance du secteur à...
