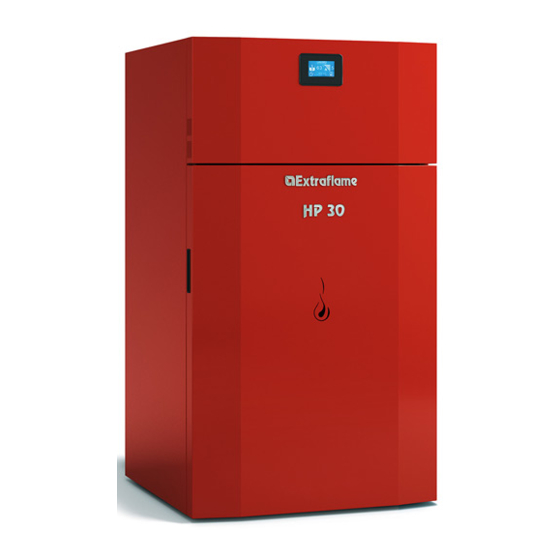

- Página 1 MANUAL DEL USUARIO CALDERAS DE PELLET HP15 EVO - HP22 EVO - HP30 EVO MADE ITALY design & production 004276734 - Rev 004...
- Página 3 ATENCIÓN ¡LAS SUPERFICIES SE PUEDEN CALENTAR mUCHO! ¡SIEmPRE SE DEBEN USAR gUANTES DE PROTECCIÓN! Durante la combustión se emana energía térmica que comporta un notable calentamiento de las superficies, de las puertas, manijas, mandos, vidrios, tubo de humos y eventualmente de la parte delantera del aparato. Eviten el contacto con estos elementos sin la adecuada indumentaria protectora (guantes de protección en dotación).
- Página 4 CARACTERÍSTICAS TÉCNICAS CARACTERÍSTICAS HP 15 EVO HP 22 EVO HP 30 EVO Peso Altura 1304 1304 1408 Ancho Profundidad Diámetro tubo descarga humos Diámetro tubo aspiración aire Potencia térmica global mín 10,1 Potencia térmica útil mín Potencia térmica global máx 16,7 24,5 33,9...
- Página 5 Toma de alimentación para cable eléctrico Termostato de seguridad (rearme manual) 100°C Termostato de seguridad (rearme manual) 85°C Tubo descarga de humos de combustión Tubo aspiración aire para la combustión Interruptor principal de encendido Puerta serial HP30EVo HP15 EVo - HP22 EVo ESPAÑOL...
- Página 6 INTROduCCIÓN Los generadores producidos en nuestro establecimiento se fabrican prestando atención también a los componentes individuales para proteger tanto al usuario como al instalador contra posibles accidentes. Por tanto, se recomienda al personal autorizado, después de cada intervención realizada en el producto, prestar especial atención a las conexiones eléctricas, sobre todo por lo que respecta a la parte descubierta de los conductores, que no se puede salir por ningún motivo de la bornera, evitando así...
- Página 7 eléctrica. Š Evite tapar o reducir las dimensiones de las aberturas de aireaciones del local de instalación. Š Las aberturas de aireación son indispensables para una combustión correcta. Š no deje los elementos del embalaje al alcance de los niños y de personas incapacitadas sin supervisión. Š...
- Página 8 Le agradecemos por haber elegido nuestra empresa; nuestro producto es una óptima solución de calefacción nacida de la tecnología más avanzada, con una calidad de trabajo de altísimo nivel y un diseño siempre actual, con el objetivo de hacerle disfrutar siempre, con toda seguridad, la fantástica sensación que el calor de la llama le puede dar.
- Página 9 INHERENTES AL MISMO. Š SE PROHÍBE EL USO DEL GENERADOR POR PARTE DE PERSONAS (INCLUIDOS LOS NIÑOS) CON CAPACIDADES FÍSICAS, SENSORIALES Y MENTALES REDUCIDAS, O A PERSONAS INEXPERTAS, A MENOS QUE NO SEAN SUPERVISADAS Y CAPACITADAS EN EL USO DEL APARATO POR UNA PERSONA RESPONSABLE DE SU SEGURIDAD .
- Página 10 CONDICIÓN CLIMÁTICA, EN CASO DE CONDICIONES PARTICULARMENTE DIFÍCILES (VIENTO FUERTE, HIELO) PODRÍAN INTERVENIR SISTEMAS DE SEGURIDAD QUE APAGAN EL GENERADOR. SI ESTO SUCEDE, CONTACTE CON EL SERVICIO DE ASISTENCIA TÉCNICA Y, EN CUALQUIER CASO, NO DESHABILITE LOS SISTEMAS DE SEGURIDAD. Š...
- Página 11 INSTALACIÓN HIDRÁULICA En este capítulo se describen algunos conceptos que se refieren a la normativa italiana UNI 10412-2 (2009). Como se ha descrito anteriormente, para la instalación se deben respetar todas las posibles normativas nacionales, regionales, provinciales y municipales vigentes previstas por el país en el que se ha instalado el equipo. Durante la instalación del generador es OBLIGATORIO que la instalación conste de un manómetro para visualizar la presión del agua.
- Página 12 DISTANCIAS DE LOS DISPOSITIVOS DE SEGURIDAD SEGúN LA NORmATIVA Los sensores de seguridad de la temperatura deben estar en la máquina o a una distancia de la conexión de ida que no supere los 30 cm. Si los generadores no cuentan con todos los dispositivos, los faltantes se pueden instalar en las tuberías de ida del generador a una distancia de la máquina que no sea superior a 1 m.
- Página 13 85°c 100°c 85°c 100°c caRacTERÍSTicaS HP15 EVo HP22 EVo HP30EVo Contenido de agua del intercambiador (l) del termoproducto Volumen del vaso de expansión integrado en el termoproducto (l) Válvula de seguridad 3 bar integrada en el termoproducto Presostato de presión mínima y máxima integrado en termoproducto...
- Página 14 InstalacIón característIcas generales Las conexiones hidráulicas y de descarga de humos deben ser realizadas por personal cualificado, el cual debe suministrar la documentación de conformidad de la instalación de acuerdo con las normas nacionales. El instalador debe entregar al propietario o a la persona que lo represente, según la legislación vigente, la declaración de conformidad de la instalación, con: 1) el manual de uso y mantenimiento del equipo y de los componentes de la instalación (como por ejemplo canales de humo, chimenea, etc.);...
- Página 15 En presencia de equipos de gas de tipo B con funcionamiento intermitente no destinados a la calefacción, a estos hay que dedicar una abertura de aireación y/o ventilación. Las tomas de aire deben satisfacer los requisitos siguientes: Š estar protegidas con rejillas, redes metálicas, etc., sin reducir su sección neta; Š...
- Página 16 Pellet y carga Los pellet se producen sometiendo el aserrín a una presión muy alta, es decir los residuos de madera pura (sin pinturas) producidos por las serrerías, carpinterías y otras actividades relacionadas con la elaboración y la transformación de la madera. Este tipo de combustible es totalmente ecológico dado que para compactarlo no se utiliza ningún tipo de adhesivo.
- Página 17 PANTALLA TÁCTIL La caldera está equipada con una moderna pantalla táctil que permite la regulación de las funciones indiviuales del aparato de manera fácil eintuitiva por parte del ususario. Todas las regulaciones y configuraciones que se muestran en las pantallas se pueden realizar directamente mediante la pantalla táctil integrada.
- Página 18 CuAdro de mANdos e ICoNos icono significado • Indica la presencia de una alarma/ alarma. La máquina se apagará. • Indica la presión de la instalación detectado en la máquina. • Indica el funcionamiento del circulador: Apagada = circulador está desactivo ; Encendido = circulador está activo Intermitente = la seguridad está...
- Página 19 FuNCIóN TeCLAs tEcla función tEcla función Mantener presionado por más de 2 Permite aumentar/seleccionar segundos para encender o apagar la disminuir (-) una configuración (seT) caldera. Mantener presionado por más de 2 segundos para salir del menú. Permite pasar mediante los menús Presionando brevemente se puede volver hacia atrás de un paso.
