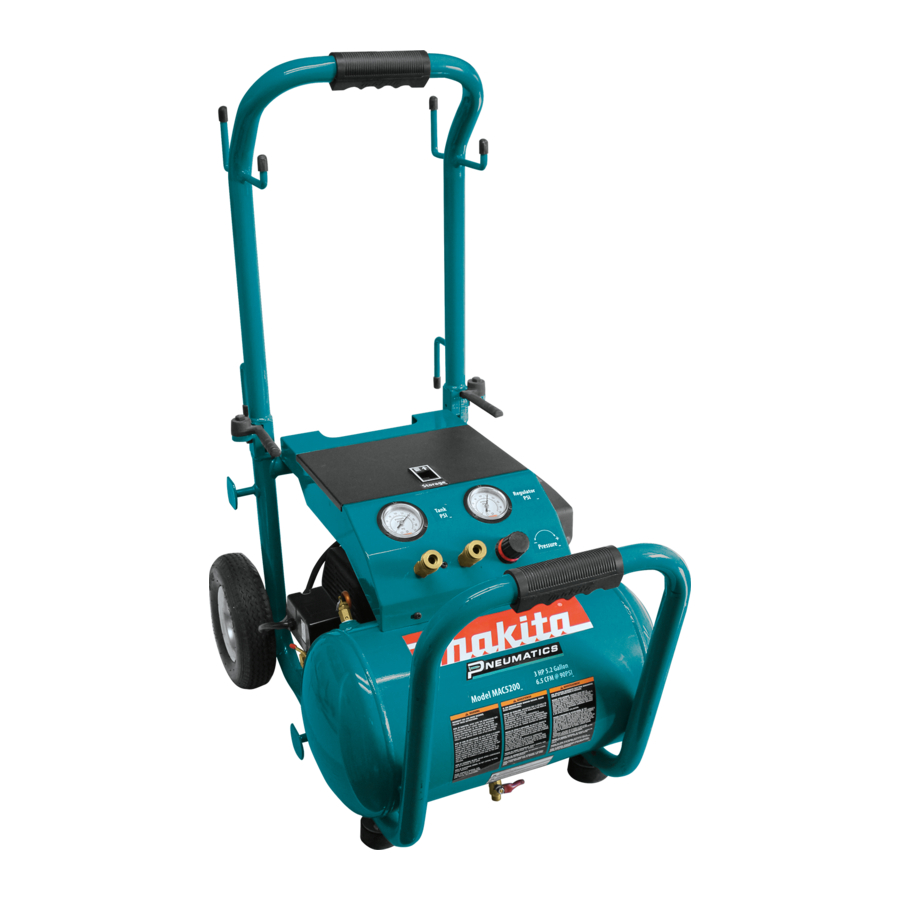

OWNERS MANUAL FOR
Oil Lubricated Air Compressor
Model #
Horsepower
SCFM @ 40 PSIG
SCFM @ 90 PSIG
Cut-In Pressure
Cut-Out Pressure
Bore
Stroke
Voltage -Single Phase
Motor RPM
Amperage @ max pressure
Tank Size
CSA/US Listed
Minimum Circuit Requirement: 15 AMPS
*A circuit breaker is preferred. Use only a fuse or circuit
breaker that is the same rating as the branch circuit the air
compressor is operated on. If the air compressor is connected
to a circuit protected by fuses, use time delay fuses.
IMPORTANT — Read the Safety Guidelines and ALL
instructions carefully before operating.
www.makitatools.com
MODEL No
MAC5200
SPECIFICATION CHART
MAC5200
3
6.9
6.5
110 PSI
140 PSI
47 mm
44 mm
120
3420
13.8
5.2 Gallon
Yes
