CONSUMER: READ AND SAVE THESE INSTRUCTIONS
DANGER
SERVICING THE HEATER. Be sure to comply with the instructions and warnings provided
with this heater. Failure to comply can result in fire or explosion that can cause property
loss, bodily injury, or loss of life. Only persons who can follow and understand these
instructions should operate or service this heater. If you need heater info; such as an
operating manual, labels, etcetera, contact Pinnacle Climate Technologies at
866-676-1989.
DANGER
FOR: THE TEMPORARY HEATING OF ADEQUATELY VENTILATED BUILDINGS
OR STRUCTURES UNDER CONSTRUCTION, ALTERATION OR REPAIR. This is an
unvented portable heater that uses air (Oxygen) from within the area in which it is used.
Failure to provide adequate combustion and ventilation air will result in asphyxiation, carbon
monoxide poisoning, bodily injury or death. Refer to "Ventilation" on Page 6.
WARNING
tions. Never use the heater in spaces which contain products such as; gasoline, solvents,
paint thinners, dust particles, volatile or airborne combustibles or any unknown chemicals.
This is an unvented portable heater. It uses air (Oxygen) from the area in which it is used.
Adequate combustion and ventilation air must be provided. Refer to "Ventilation" on page 5.
Bulk fuel storage should be a minimum of 25 feet from heater.
WARNING
OPERATING INSTRUCTIONS.
Failure to comply with the precautions and instructions provided with this
heater can result in death, serious bodily injury, property loss or damage
from the hazards of fire, soot production, explosions, burns, asphyxiation or
carbon monoxide poisoning. Only persons who can read and understand
these instructions should use or service this heater
U.S. Patent No. 9,644,863
Model Numbers
REM-70-SS-O / REM-125-OFR-O
Safety Information
GENERAL HAZARD WARNING:
READ AND UNDERSTAND ALL OF THE INSTRUCTIONS
IN THIS MANUAL BEFORE ASSEMBLING, STARTING, OR
NOT FOR USE IN RESIDENTIAL LIVING AREAS OR IN
ENCLOSED SPACES WITHOUT ADEQUATE VENTILATION.
FOR OUTDOOR USE. INDOOR USE PERMITTED ONLY
FIRE, BURN, INHALATION AND EXPLOSION HAZARD. Keep
combustibles such as; building materials, paper or cardboard a safe
distance away from the heater as recommended by these instruc-
DO NOT OPERATE THIS HEATER UNTIL
YOU HAVE READ AND THOROUGHLY
UNDERSTAND THESE SAFETY AND
Fax: 320-251-2922 • Web: www.remingtonheater.com • Email: info@pinnacleclimate.com

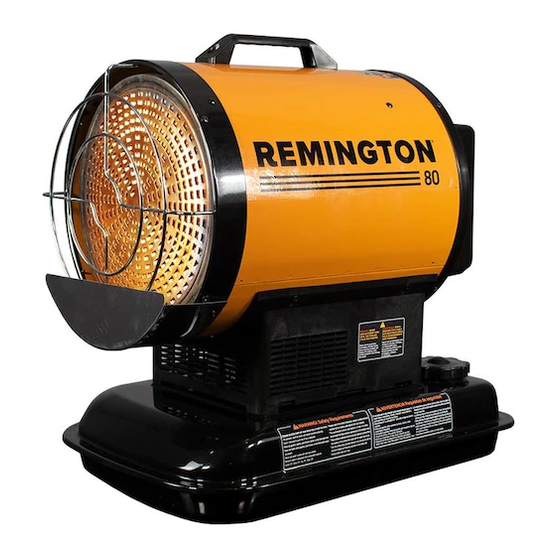

KEROSENE RADIANT
User's Manual &
Operating Instructions
.
1 Industrial Blvd #101, Sauk Rapids, MN 56379 USA • Toll Free (866) 676-1989
© 2017 Pinnacle Climate Technologies, Inc. RGRC-403
HEATER
Factory ID: 001

Publicidad

loading

Resumen de contenidos para Master REM-70-SS-O

  • Página 1 KEROSENE RADIANT HEATER User’s Manual & Operating Instructions Model Numbers REM-70-SS-O / REM-125-OFR-O CONSUMER: READ AND SAVE THESE INSTRUCTIONS Safety Information GENERAL HAZARD WARNING: DANGER READ AND UNDERSTAND ALL OF THE INSTRUCTIONS IN THIS MANUAL BEFORE ASSEMBLING, STARTING, OR SERVICING THE HEATER. Be sure to comply with the instructions and warnings provided with this heater.
  • Página 2 NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE WARNING DO NOT START THE HEATER WHEN EXCESS OIL HAS ACCUMULATED. WARNING DO NOT START THE HEATER WHEN THE CHAMBER IS HOT. CALIFORNIA RESIDENTS: This product contains chemicals, WARNING including lead, known to the State of California to cause birth defects or other reproductive harm.
  • Página 3 NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE NEVER block air outlet (front). WARNING RISK OF ELECTRIC NEVER use duct work in front of heater. SHOCK! NEVER move or handle heater while still hot. ALWAYS use only the electrical power (voltage and NEVER transport heater with fuel in tank.
  • Página 4 NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Features 70-SS FUEL PRESSURE GAUGE (BEHIND REMOVABLE COVER) 125-OFR Top Safety Guard Radiant Cone Handle Front Safety Guard Radiant Fuel Cap Visors Wheel Frame Adjustment Knob º Can Tilt Up To 15°...
  • Página 5 NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Assembly Instructions 70-SS Tools Needed: Attach the handle while still in the box - Phillips Head Screw Driver for easier unpacking (see Figure 2). What’s In The Box Figure 1 Figure 2 Carry Handle (1)
  • Página 6 NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Assembly Instructions 125-OFR What’s In The Box Long Screws (6) 8 mm Nuts (6) Visors (2) Short Screws (4) Wheels (2) Safety Guards Spacers (2) Wheel Frame 19 mm Axle Nuts (2) (Top, Front) Washers (2)
  • Página 7 NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Operation: 70-SS / 125-OFR Fueling The Heater: - NEVER use Kerosene that has been stored from one season to the next. Kerosene deteriorates Kerosene over time. OLD Kerosene WILL NOT BURN For optimal performance of this heater, it is PROPERLY IN THIS HEATER.
  • Página 8 NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Operation: 70-SS / 125-OFR Starting the Heater: (Ignition) Stopping the Heater: (Cool Down) 1. Fill the tank with Kerosene or other approved 1. Turn the power switch to the “OFF” position. fuel until needle on fuel gauge points to “F”.
  • Página 9 NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Maintenance: 70-SS / 125-OFR Long Term Storage: 1. Unscrew the fuel cap. 2. Using an approved siphon, remove the Kerosene or diesel. 3. Using a small amount of Kerosene or diesel, rinse and swirl the fuel inside the fuel tank NOTE: NEVER MIX WATER WITH FUEL.
  • Página 10 NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Maintenance: 70-SS / 125-OFR Service (Continued): PHOTOCELL: The photocell should be cleaned at least once NOZZLES: per heating season or more depending on Nozzles should be cleaned or replaced at least conditions.
  • Página 11 NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Troubleshooting Guide: 70-SS / 125-OFR Problem Possible Cause Solution 1. Dirty Fuel Filter. 1. Clean/replace Fuel Filter. 2. Nozzle Dirty. 2. Clean/replace Nozzle 3. Photocell Dirty. 3. Clean/replace Photocell . 4.
  • Página 12 NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Wiring Diagram 70-SS AC 250V 3.15A ELECTRIC OUTLET AC 120V/60Hz 125-OFR © 2017, Pinnacle Climate Technologies, Inc. Kerosene Radiant Heater User’s Manual...
  • Página 13 NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Exploded View 70-SS © 2017, Pinnacle Climate Technologies, Inc. Kerosene Radiant Heater User’s Manual...
  • Página 14 NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Parts List: 70-SS Item # Description 70-SS Fuel Filter 75-023-0280 Fuel Line 75-024-0510 Fuel Gauge 75-022-0200 Fuel Cap 70-006-0140 Cooling Fan Housing 75-011-0670 Operating Switch 75-012-0110 Operating Switch Wire 75-012-0220 Electronic Pump and Fuel Pressure Gauge 75-027-0650...
  • Página 15 NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Exploded View 125-OFR © 2017, Pinnacle Climate Technologies, Inc. Kerosene Radiant Heater User’s Manual...
  • Página 16 NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Parts List: 125-OFR Item # Description 125-OFR Fuel Filter 72-022-0100 Fuel Cap 72-006-0140 Wheel 72-041-1400 Axle 72-041-0200 Drain Bolt 72-002-0220 Height Adjustment Knob 72-042-0500 Return Fuel Line 72-023-0260 Intake Fuel Line 72-023-0260...
  • Página 17 NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE LIMITED WARRANTY Pinnacle Climate Technnologies, Inc. warrants this If Pinnacle Climate Technnologies, Inc. finds the item heater to the original retail purchaser only, to be free from to be in normal operating condition, or not defective the defects in material and workmanship for a period of one (1) item will be returned freight collect.
  • Página 18 1 Industrial Blvd #101, Sauk Rapids, MN 56379 USA • Toll Free (866) 676-1989 Fax: 320-251-2922 • Web: www.remingtonheater.com • Email: info@pinnacleclimate.com © 2017 Pinnacle Climate Technologies, Inc.
  • Página 19 CALENTADOR RADIANTE DE QUEROSENO Manual del usuario e Instrucciones de operación Modelos N.° REM-70-SS-O / REM-125-OFR-O CONSUMIDOR: LEA Y CONSERVE ESTAS INSTRUCCIONES Información de seguridad ADVERTENCIA GENERAL DE PELIGRO: PELIGRO LEA Y COMPRENDA TODAS LAS INSTRUCCIONES EN ESTE MANUAL ANTES DE ARMAR, ENCENDER O DAR SERVICIO AL CALENTADOR.
  • Página 20 NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN NO ENCIENDA EL CALENTADOR CUANDO SE HAYA ACUMULADO ADVERTENCIA UN EXCESO DE ACEITE. NO ENCIENDA EL CALENTADOR CUANDO LA CÁMARA ADVERTENCIA ESTÁ CALIENTE. RESIDENTES DE CALIFORNIA: Este producto contiene sustancias ADVERTENCIA químicas, incluyendo plomo, conocidas en el estado de California como...
  • Página 21 NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN NUNCA use conductos en la parte frontal del calentador. ¡RIESGO DE ADVERTENCIA NUNCA mueva ni manipule el calentador mientras DESCARGA esté caliente. ELÉCTRICA! NUNCA transporte el calentador con combustible SIEMPRE utilice la energía eléctrica (voltaje y frecuencia) en el tanque.
  • Página 22 NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN Características 70-SS ANILLO DE LA CARCAZA CARCAZA PLACA DE CALOR CAJA DE CONTROL PROTECCIÓN DE SEGURIDAD INTERRUPTOR DE FUNCIONAMIENTO CAJA DE ENFRIAMIENTO MANÓMETRO DE COMBUSTIBLE TANQUE DE COMBUSTIBLE (DETRÁS DE LA CUBIERTA REMOVIBLE) CABLE ELÉCTRICO...
  • Página 23 NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN Instrucciones de ensamble 70-SS Herramientas necesarias: Coloque el asa cuando aún esté en la caja para facilitar el desempaque (vea la Figura 2). - Destornillador Phillips Qué...
  • Página 24 NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN Instrucciones de ensamble 125-OFR Qué hay en la caja Tornillos largos (6) Tuercas de 8 mm (6) Visores (2) Tornillos cortos (4) Ruedas (2) Protecciones de seguridad Tuercas del eje...
  • Página 25 NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN Funcionamiento: 70-SS / 125-OFR Llenar combustible en el calentador: - NUNCA almacene el queroseno expuesto directamente a la luz solar ni cerca de una fuente de calor. Queroseno - NUNCA utilice queroseno que se haya estado Para el desempeño óptimo de este calentador,...
  • Página 26 NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN Funcionamiento: 70-SS / 125-OFR Encendido del calentador: (Ignición) Apagado del calentador: (Enfriamiento) Llene el tanque de queroseno hasta que Gire el interruptor de encendido a la posición el indicador de combustible indique “F”.
  • Página 27 NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN Mantenimiento: 70-SS / 125-OFR Almacenamiento a largo plazo: BUJÍA 1. Desatornille la tapa del tanque de combustible. 2. Con un sifón aprobado, extraiga el queroseno o diésel.
  • Página 28 NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN Mantenimiento: 70-SS / 125-OFR Servicio (Continuación): FOTOCÉLULA: La fotocélula debe limpiarse al menos una vez BOQUILLAS: por cada temporada de calefacción o más según Las boquillas deben limpiarse o reemplazarse al las condiciones en que esté.
  • Página 29 NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN Guía para la solución de problemas: 70-SS / 125-OFR Problema Posible causa Solución 1. Filtro de combustible sucio. 1. Limpie o reemplace el filtro de combustible.
  • Página 30 NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN Diagramas eléctricos 70-SS PLACA DE CIRCUITOS LUZ DE FUNCIONAMIENTO/LUZ IMPRESOS PCI DE DE REVISIÓN DE ERROR INTERRUPTOR DE FUNCIONAMIENTO CONTROL INTERRUPTOR ANTIVUELCO MOTOR DEL SOPLADOR INTERRUPTOR DE LIMITE MOTOR DE...
  • Página 31 NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN Vista detallada 70-SS © 2017, Pinnacle Climate Technologies, Inc. Manual del usuario del calentador radiante de queroseno...
  • Página 32 NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN Lista de piezas: 70-SS Pieza # Descripción 70-SS Filtro de combustible 75-023-0280 Tubería de combustible 75-024-0510 Indicador de combustible 75-022-0200 Tapa de combustible 70-006-0140 Alojamiento del ventilador de enfriamiento 75-011-0670...
  • Página 33 NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN Vista detallada 125-OFR © 2017, Pinnacle Climate Technologies, Inc. Manual del usuario del calentador radiante de queroseno...
  • Página 34 NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN Lista de piezas: 125-OFR Pieza # Descripción 125-OFR Filtro de combustible 72-022-0100 Tapa de combustible 72-006-0140 Rueda 72-041-1400 72-041-0200 Tapón de drenaje 72-002-0220 Perilla de ajuste de la altura 72-042-0500 Tubería de retorno de combustible...
  • Página 35 NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN GARANTÍA LIMITADA Pinnacle Climate Technologies, Inc. garantiza este Si Pinnacle Climate Technologies, Inc. descubre que el calentador únicamente al comprador minorista original, artículo está en condiciones normales de funcionamiento como libre de defectos en materiales y mano de obra por o que no está...
  • Página 36 1 Industrial Blvd #101, Sauk Rapids, MN 56379, EE. UU. • Llamada sin costo: (866) 676-1989 Fax: 320-251-2922 • Web: www.remingtonheater.com • Correo electrónico: info@pinnacleclimate.com © 2017 Pinnacle Climate Technologies, Inc.
