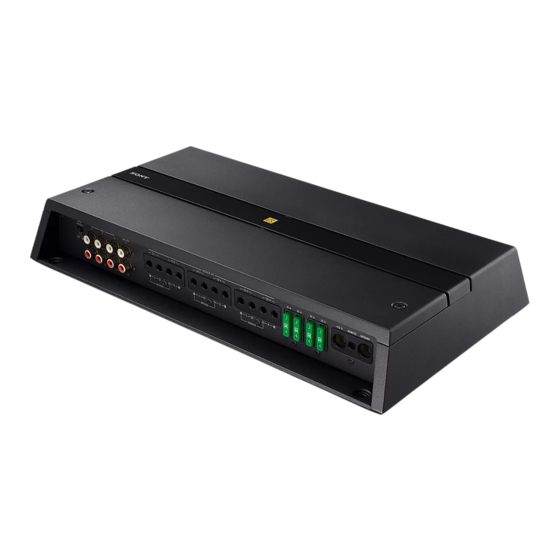

Sony XM-6ES Manual De Instrucciones
  1. Manuales
  2. Marcas
  3. Sony Manuales
  4. Amplificadores
  5. XM-6ES
  6. Manual de instrucciones
Sony XM-6ES Manual De Instrucciones

Sony XM-6ES Manual De Instrucciones

Ocultar thumbs

Publicidad

Idiomas disponibles
  • ES

Idiomas disponibles

Enlaces rápidos

Descargar este manual
6-Channel
Power Amplifier
Owner's Record
The model and serial numbers are located on the bottom of the unit.
Record the serial number in the space provided below.
Refer to these numbers whenever you call upon your Sony dealer
regarding this product.
Model No. XM-6ES
Serial No.
XM-6ES
5-049-075-12(1)
Operating Instructions
Mode d'emploi
Bedienungsanleitung
Manual de instrucciones
Gebruiksaanwijzing
Bruksanvisning
EN
FR
DE
ES
NL
SE

Publicidad

loading

Manuales relacionados para Sony XM-6ES

Resumen de contenidos para Sony XM-6ES

  • Página 1 Owner’s Record The model and serial numbers are located on the bottom of the unit. Record the serial number in the space provided below. Refer to these numbers whenever you call upon your Sony dealer regarding this product. Model No. XM-6ES Serial No.
  • Página 2 Sony over these products at end-of-life to the Belgium, bijkantoor van Sony Europe B.V., Da appropriate collection point for the recycling of Vincilaan 7-D1, 1930 Zaventem, Belgium. electrical and electronic equipment.
  • Página 3 Features • Rated power output of 100 W (at 4 Ω) and 165 W (at 2 Ω). • Class D Technology* • For car audio units without a line output, direct connection (High Level Input Connection) to the speaker output of your car audio unit can be made using a speaker-wire-to-RCA adaptor (not supplied).
  • Página 4 Table of Contents Features ........3 Guide to Parts and Controls Power Amplifier.
  • Página 5 Guide to Parts and Controls Power Amplifier Control Panel (Top Panel) CH 1/2 CH 3/4 CH 5/6 TURN-ON INPUT MODE LINE OUT MODE FILTER RANGE (Hz) HPF (Hz) LPF (Hz) INPUT SENS FILTER RANGE (Hz) HPF (Hz) LPF (Hz) INPUT SENS FILTER RANGE (Hz) HPF (Hz)
  • Página 6 • “1-2”: 2-channel input • “HP” (high-pass): Frequencies lower than HPF control setting are filtered. INPUT 1 CH 1 • “LP” (low-pass): Frequencies higher than LPF CH 3 control setting are filtered. CH 5 • “BP” (band-pass): The range of frequency for INPUT 2 CH 2 the HPF control is automatically fixed at...
  • Página 7 Installation and Connection  Parts for Installation and Connection  Mounting screw  Hex key (2.5 mm ( in)) (1) (5 × 20 mm ( × in)) (4) Changing the heat sink cover direction This parts list does not include all the package contents.
  • Página 8 Power Connections Connection • Before making any connections, disconnect the +12 V REMOTE ground (earth) terminal of the car battery to avoid short circuits. Connect this amplifier to the +12 V GROUND power supply lead only after all other leads have been connected.
  • Página 9 GROUND terminal Input Connection • Be sure to connect the ground (earth) lead Connect to the INPUT connector using a  low- securely to a metal point on the car chassis. A level input connection or  high-level input loose connection may cause the amplifier to malfunction.
  • Página 10 • You can bridge CH 1/2, CH 3/4, and CH 5/6 of this amplifier System Connection for more powerful output. For details, see “Bridging the amplifier channels” (page 12). • Be sure to use speakers with an adequate power  4-channel input rating.
  • Página 11  2-channel input  4-channel input (summing mode) Set the INPUT MODE switch to “1-2”. Set the INPUT MODE switch to “1+3/2+4”. Car audio or DSP Car audio or DSP INPUT MODE INPUT MODE 1-2/5-6 1-2 1-2/5-6 1-2 INPUT INPUT CH 1 CH 2 CH 1...
  • Página 12 Bridging the amplifier channels Output Connection • By bridging the amplifier channels, you can combine 2 channels into 1 for more powerful Through the LINE OUT connector, this amplifier can output. output signals to an additional amplifier. This • The channels of the amplifier that can be bridged allows a flexible system connection that utilizes are the pair of CH 1/2, CH 3/4, and CH 5/6.
  • Página 13 If this unit has overheated, wait until it cools down before use. If you have any questions or problems concerning your unit that are not covered in this Operating Instruction, consult your nearest Sony dealer.
  • Página 14 Current drain: Specifications At rated output: 50 A (4 Ω, 100 W × 6) Remote input: 4 mA Dimensions: FOR THE CUSTOMERS IN THE USA. Approx. 380 mm × 60 mm × 215 mm POUR LES CLIENTS AUX ÉTATS-UNIS. (15 in × 2 in ×...
  • Página 15 Please refer to the connection and If these solutions do not help improve the situation, operating procedures before going through the consult your nearest Sony dealer. checklist below. The status indicator light does not light up.  The fuse is blown.
