Taura 24 MCS
4 CARACTÉRISTIQUES ET DONNÉES TECHNIQUES

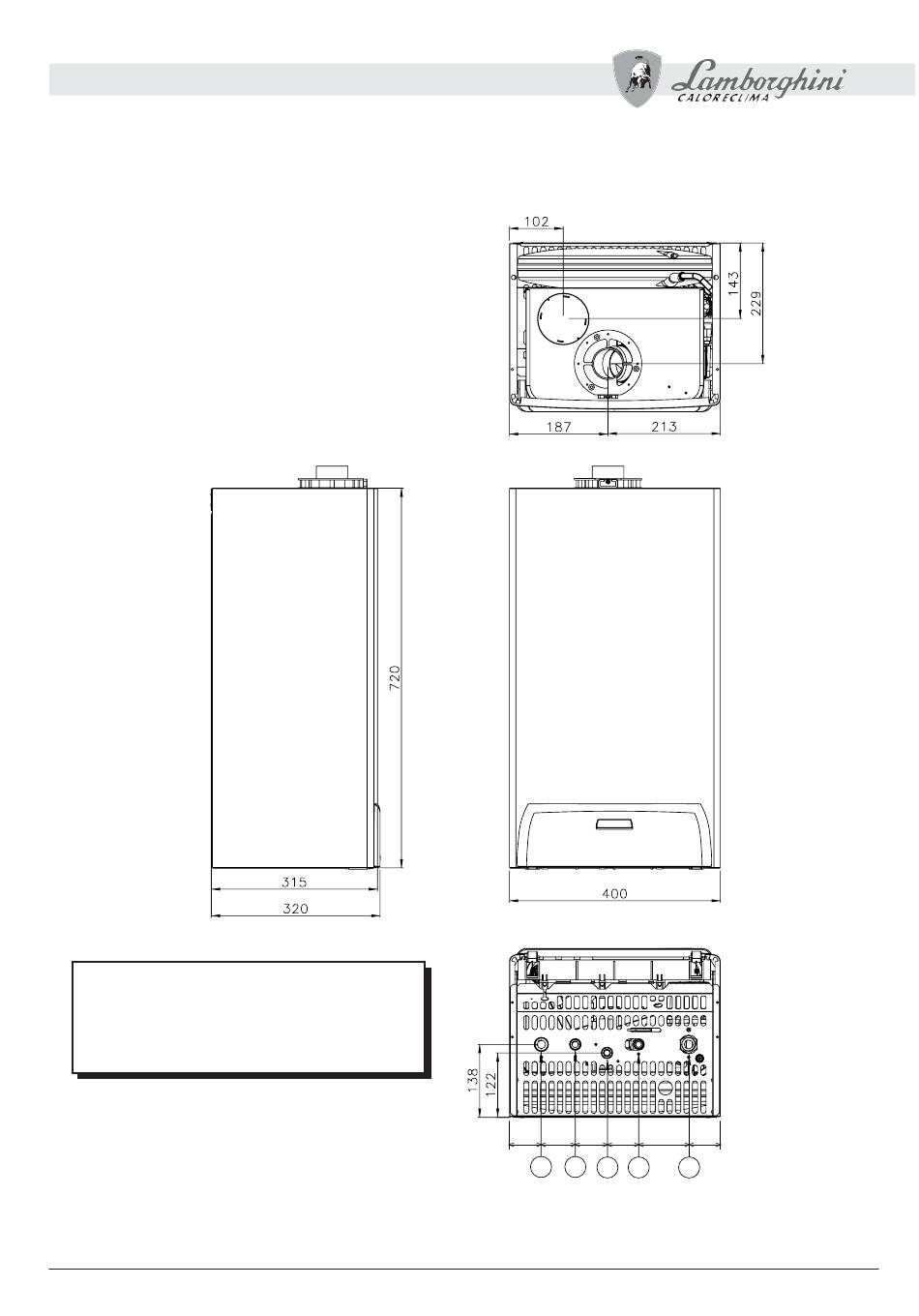

4.1 Dimensions et raccordements

En cas d'utilisation du kit
de branchement hydraulique
LEJ LINE, les cotes à prendre en compte pour
le perçage mural sont reportées sur le gabarit
en papier contenu dans le kit
Légende
1 Refoulement installation chauffage Ø 3/4"
2 Sortie eau sanitaire Ø 1/2"
3 Entrée gaz 1/2"
4 Entrée eau sanitaire Ø 1/2"
5 Retour installation chauffage Ø 3/4"
60,5
1
fig. 6
Cod. 3540D952 - 11/2008 (Rev. 00)
Vue supérieure
64,5 60 60 95 60
2 3 4 5
Vue de dessous
55
