PREPARATIVOS
1

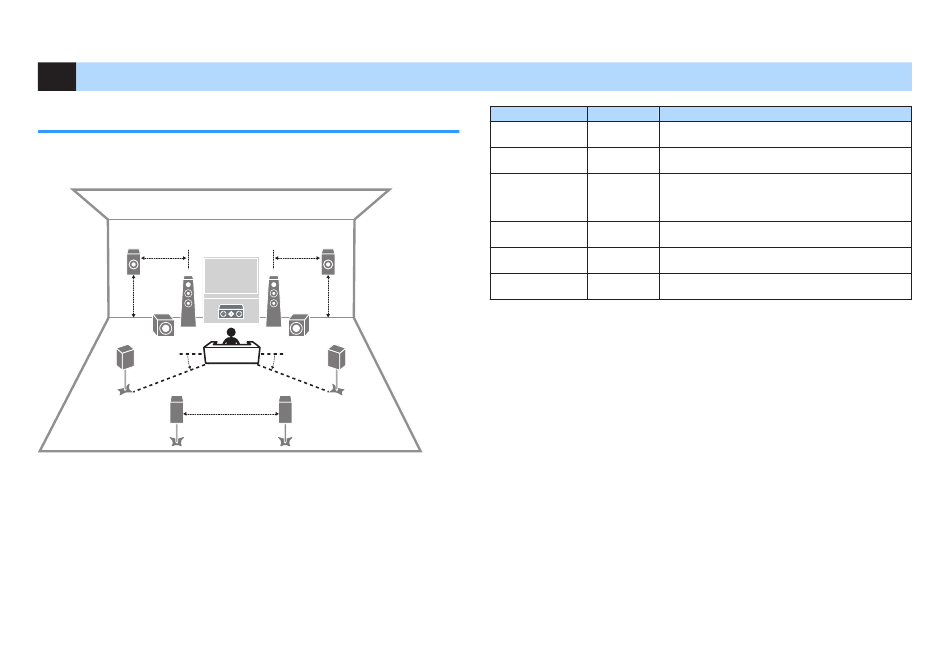

Conexión de los altavoces
Nombres y funciones de los altavoces
A continuación se muestran los nombres y las funciones de los altavoces conectados
a la unidad.
E
De 0,5 a 1 m
1
1,8 m
9
4
De 10° a 30°
6
0,3 m o más
NOTA
Utilice este diagrama a modo de referencia para conocer la disposición óptima de los altavoces de la unidad.
La disposición de los altavoces no tiene por qué coincidir de forma exacta con la del diagrama, ya que la
función YPAO puede utilizarse para optimizar de forma automática los ajustes de los altavoces (como las
distancias) según la disposición real de los altavoces.
R
De 0,5 a 1 m
2
3
1,8 m
9
5
De 10° a 30°
7
Tipo de altavoz
Abr.
Delantero (izquierdo/
1/2
derecho)
Central
3
Surround (izquierdo/
4/5
derecho)
Surround trasero
6/7 Produce los sonidos de los canales surround traseros.
(izquierdo/derecho)
Presencia (izquierdo/
E/R
derecho)
Altavoz de
9
subgraves
NOTA
La unidad cuenta con tres disposiciones para los altavoces de presencia. Puede elegir la disposición que
mejor se adapte a su entorno de escucha.
▪ Altura frontal
▪ Superior
▪ Dolby Enabled SP
16
Es
Función
Produce los sonidos de los canales delanteros (sonidos
estéreos).
Produce los sonidos del canal central (como el diálogo de
una película y las voces).
Produce los sonidos de los canales surround. Los
altavoces surround también producen los sonidos de los
canales surround traseros cuando no hay ningún altavoz
surround trasero conectado.
Produce efectos de sonido CINEMA DSP 3D o sonidos de
canal de altura de contenido de Dolby Atmos y DTS:X.
Produce los sonidos del canal LFE (low-frequency effect)
y refuerza las partes graves de otros canales.
