Configuración de la expansión

6.4 Ajuste del offset y de la ganancia

42

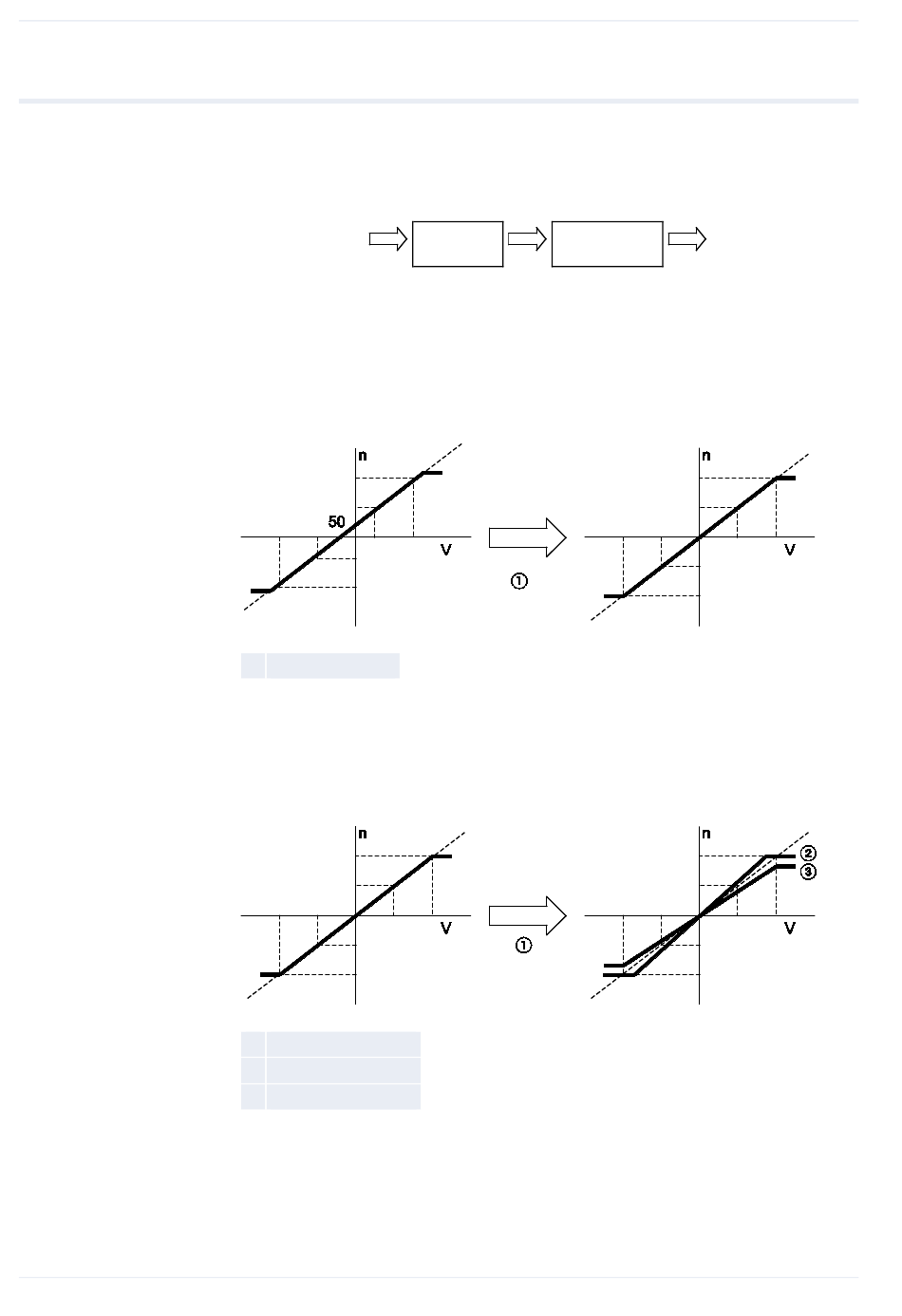

Para corregir los errores de offset y de escala, se puede utilizar el ajuste de
offset y de ganancia. Se ejecutan sobre los datos convertidos antes de ser
almacenados en el área de entrada de la CPU.
Valores analógicos
de entrada
El ajuste del offset (ajuste del cero) se utiliza para eliminar el error de
•
offset entre los diferentes componentes. Si para un valor analógico de
0V el valor digital es n=50, seleccionar un valor offset de 50 para co-
rregir el valor digital a n=0.
Q Ajuste del offset
La ganancia se utiliza para ajustar pequeños errores de escalado entre
•
los diferentes componentes El rango de ajuste de la ganancia es de
0,9x–1,1x.
Q Ajuste de ganancia
W Ganancia 1,1x
E Ganancia 0,9x
El ajuste del offset y de la ganancia es independiente para cada canal.
•
Manual de usuario de las expansiones analógicas de entrada del FP7
Ajuste del Ajuste de
offset ganancia
Valores digitales
corregidos
