ИНСТРУКЦИЯ

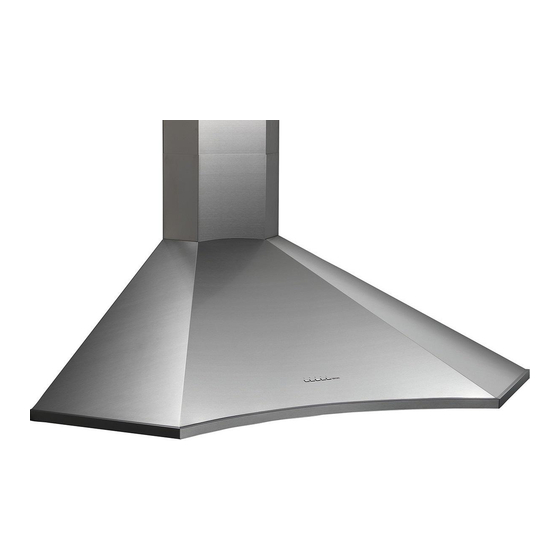

Falmec Design Elios Angolo 90 Inox

Publicidad

loading

Manuales relacionados para FALMEC Design Elios Angolo 90 Inox

Resumen de contenidos para FALMEC Design Elios Angolo 90 Inox

  • Página 1 ИНСТРУКЦИЯ Falmec Design Elios Angolo 90 Inox...
  • Página 2 LIBRETTO ISTRUZIONI INSTRUCTIONS BOOKLET BEDIENUNGSSANLEITUNG LIVRET D’INSTRUCTIONS MANUAL DE INSTRUCCIONES àçëíêìäñàü èé ùäëèãìÄíÄñàà INSTRUKCJE OBSŁUGI Ed. 2014...
  • Página 4 Fig. 1 Fig. 2 Fig. C1...
  • Página 5 Fig. 3 Fig. 4...
  • Página 7 Fig. 5 Fig. 6...
  • Página 8 FASTENING HOLES Fig. 7 STIRRUP A TOP SECTION CENTER SECTION HOOD UNIT Fig. 8...
  • Página 9 LIBRETTO ISTRUZIONI AVVERTENZE È molto importante che questo libretto istruzioni sia conservato insieme all’apparecchiatura per qualsiasi futura consultazione. Se l’apparecchio dovesse essere venduto o trasferito ad un’altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere messo al corrente del funzionamento della cappa e delle avvertenze relative.
  • Página 10 Non collegare l’apparecchio a condotti di scarico dei fumi prodotti dalla combustione (caldaie, caminetti,ecc). Verificare che la tensione di rete corrisponda a quella riportata dalla targhetta posta all’interno della cappa. Non fare cotture a fiamma “libera” sotto la cappa. Controllare le friggitrici durante l’uso: I’olio surriscaldato potrebbe infiammarsi.
  • Página 11 Prima di effettuare qualsiasi operazione all’interno della cappa scollegare l’apparecchio dalla rete elettrica. Assicurarsi che non vengano scollegati o tagliati fili elettrici all’interno della cappa; nel ca- so si verifichino tali situazioni contattare il centro assistenza più vicino. Per l’allacciamento elettrico rivolgersi a personale qualificato.
  • Página 13 CAPPA IN VERSIONE A RICICLO INTERNO (filtrante) In questa versione l’aria passa attraverso i filtri di carbone attivo per essere purificata e viene riciclata nell’ambiente cucina. Controllare che i filtri al carbone attivo siano montati sul motore, in caso negativo applicarli come indicato nelle istruzioni al punto H.
  • Página 14 Nel caso di cappa con camera motore il filtro è posizionato nella parte inferiore della camera stessa. Per il montaggio/sostituzione vedi figura. Per ordinare i nuovi filtri carbone rivolgersi al distributore/rivenditore. SOLO PER ITALIA: Scaricare l’apposito modulo ordine filtro sul sito: www.falmec.com (acce- dere sul menù a tendina assistenza). ILLUMINAZIONE MONTAGGIO E SOSTITUZIONE 1.
  • Página 15 ATTENZIONE! Lampade di forma e portata diverse da quella originale potrebbero danneggia- re seria mente il vano illuminazione. 2. FARETTO Per sostituire la lampada del “Round halogen light”: a) Accertarsi che l’apparecchio sia scollegato dalla rete elettrica. b) Togliere, facendo leva con un cacciavite, l’anello di sup porto del vetro A. c) Togliere il vetro B per accedere al vano lampada.
  • Página 16 1. FILTRI ANTIGRASSO METALLICI Hanno la funzione di trattenere le particelle grasse in sospensione, pertanto si consiglia di lavarli ogni mese in acqua calda e detersivo evitando di piegarli. Attendere che siano ben asciutti prima di rimontarli. Per lo smontaggio e montaggio vedi istruzioni al punto H1. Si raccomanda costante fre- quenza nell’operazione.
  • Página 17 - Controllare con una bolla di livello l’allineamento orizzontale e segnare alle estremità della barra n° 2 punti di foratura. - Forare, inserire n° 2 tasselli ad espansione ø 8mm e fissare la barra con le relative viti. Fase 2 - Agganciare la cappa alla barra di sostegno (Fig.
  • Página 19 INSTRUCTIONS BOOKLET WARNINGS This instruction booklet must be kept together with the appliance for future reference. If the appliance is sold or consigned to other parties, check that the booklet is supplied with it, to ensure that the new user has the correct information on the operation of the range hood and is aware of the warnings.
  • Página 20 - Do not flambe under the rangehood - The exhaust air must not be discharged into a flue which is used for exhausting fumes from appliances burning gas or other fuels. - Ensure that all regulations concerning the discharge of exhaust air have been fulfilled before you use the appliance.
  • Página 21 that the relief valve and the electrical system are able to support the load of the appliance (see the technical specifications in point B). Some types of appliance are supplied with a cable without plug; in this case, “standardised” plugs must be used, keeping in mind that: - the yellow-green wire must be used for the earth, - the blue wire must be used for the neutral, - the brown wire must be used for the phase;...
  • Página 22 In case of hood with the motor box the fi lter is located on the botton part of the motor box. To install the new fi lters see picture. To order new charcoal fi lters contact the distributor/retailer. VALID ONLY FOR ITALY: download the appropriate order form from: www.falmec.com (access the assistance drop-down menu).
  • Página 23 LIGHTING ASSEMBLY AND REPLACEMENT 1. LIGHT BULB To replace the light bulb: a) Make sure the appliance is disconnected from the mains power supply. b) Unscrew the support screw A and remove the light cover. c) Replace the light bulb with the same model as the original (max 25 W, see the markings near the light).
  • Página 25 Square halogen light 3. FLUORESCENT TUBE (Section reserved for qualified installers) Replacing the fluorescent tube: a) Disconnect the device from the mains; b) Unscrew the fixing screws and remove the bottom panel; c) Remove the fluorescent tube, by rotating through 90°, and replace it with one of similar features (8W-13W-21W-28W according with the model);...
  • Página 26 4. CLEANING THE INSIDE OF THE APPLIANCE The electrical parts or parts of the motor assembly inside the range hood must not be cleaned using liquids or solvents. Do not use abrasive products. All the above operations must be performed after having disconnected the appliance from the mains power supply.
  • Página 27 MOUNTING THE RANGE HOOD WITHOUT MOTOR CHAMBER 1) Measure the distance (L) from the bottom of the range hood to the centre of the mounting holes (Fig. 7). 2) Measure the distance (M) between the two mounting holes. 3) Line up the centre of the cooktop with the centre of the range hood. Is: L+650 mm. 4) The height of the holes to be drilled above the cooktop is calculated by adding (L) to (H), where (H) is defined by point C-1.
  • Página 28 BEDIENUNGSANLEITUNG HINWEISE Diese Bedienungsanleitung muss unbedingt zusammen mit dem Gerät aufbewahrt werden, um in Zukunft nachgeschlagen werden zu können. Sollte das Gerät verkauft bzw. einer anderen Person übergeben werden, muss die Bedie- nungsanleitung unbedingt mitgeliefert werden, damit der neue Benutzer mit dem Betrieb der Dunstabzugshaube und den diesbezüglichen Hinweisen vertraut werden kann.
  • Página 29 SICHERHEITSBESTIMMUNGEN Die elektrische Anlage ist mit einer Erdung ausgestattet, die den internationalen Sicherhei- tsvorschriften entspricht; sie erfüllt außerdem die europäischen Entstörungsvorschriften. Das Gerät auf keinen Fall an die Ablassleitungen von Rauch, das durch Verbrennung entsteht (Heizkessel, Kamine, usw...), anschließen. Sich vergewissern, dass die Netzspannung mit den im Inneren der Dunstabzugshaube angegebenen Daten übereinstimmt.
  • Página 31 die Luft nach außen zu leiten. Die Kurven auf ein Minimum reduzieren und prüfen, ob alle Rohre die erforderliche Mindest- länge aufweisen. Die geltenden Vorschriften bezüglich des Luftablasses nach draußen beachten. Bei gleichzeitiger Verwendung anderer mit Gas oder anderen Brennstoffen gespeister Ver- braucher (Heizkessel, Öfen, Kamine, usw...) für eine angemessene, vorschriftsmäßige Lüftung des Raumes, in dem die Rauchabsaugung erfolgt, sorgen.
  • Página 32 HAUBE MIT UMLUFTBETRIEB (filtrierend) Bei dieser Ausführung strömt die Luft durch Aktivkohlefilter, wo sie gefiltert und erneut an den Raum abgegeben wird. Sicherstellen, dass die Aktivkohlefilter am Motor installiert sind, andernfalls müssen sie wie unter Punkt H beschrieben installiert werden. Bei Dunstabzugshauben im Umluftbetrieb empfehlen wir die Rückstauklappe, die am Aus- gangsverbindungsstück des Motors montiert ist, zu entfernen.
  • Página 33 Im Falle von Dunstabzugshauben mit Motorkammer befindet sich der Filter im unteren Kammerteil. Für die Montage/das Auswechseln siehe Abb. Zur Bestellung neuer Karbonfilter bitte an die Vertragshandlung/Vertriebsunternehmen. NUR FÜR ITALIEN: Entsprechendes Formular von der Internetseite: www.falmec.com herun- terladen (Zugriff über Pull-down-Menü). BELEUCHTUNG MONTAGE UND ERSATZ 1.
  • Página 34 2. LAMPE Die lampe “Round halogen light” zu ersetzen: a) Sicherstellen, dass das Gerät vom Stromversorgungsnetz getrennt ist. b) Den Haltering des Glasplättchens A durch eine leuchte Hebelbewegung mit einem Schraubenzieher entfernen c) Das Glasplättchen B entfernen, um Zugang um Lampenfach zu haben. d) Die Lampe durch eine neue desselben Typs ersetzen (Halogenleuchte, max.
  • Página 35 daher jeden Monat mit warmem Wasser. Gereinigt werden, wobei darauf zu achten ist, dass sie nicht geknickt werden. Für den Aus- und Einbau wird auf die Anleitungen unter Punkt H1 verwiesen. Die Reinigung muss unbedingt regelmäßig durchgeführt werden. 2. AKTIVKOHLEFILTER Diese Filter haben die Aufgabe, die in der Luft, die sie durchströmt, enthaltenen Gerüche zurückzuhalten.
  • Página 37 Schritt 1 - Die Befestigungsschiene (A – Abb. 1) an die Wand halten, wobei sich die Höhe durch die Summe der Werte X+Y+265 mm ergibt. - Mit einer Wasserwaage sicherstellen, daß die Schiene waagrecht ausgerichtet ist und an den beiden Enden der Schiene Nr. 2 Stellen zum Bohren anzeichnen. - Die Löcher bohren, 2 Expansionsdübel mit 8 mm Durchmesser einsetzen und die Schiene mit den diesbezüglichen Schrauben befestigen.
  • Página 38 - die Stahlgitter abnehmen, wenn die Dunstabzugshaube mit einem Tangentialmotor ausgestattet ist - die ganze Einbaugruppe herausnehmen, wenn die Dunstabzugshaube mit einer solchen ausgestattet ist. Hierzu die Schrauben lösen, mit denen sie an der Unterseite befestigt ist. Um das Ausklinken der Abzugshaube aufgrund eines von unten kommenden Drucks zu vermeiden, ist sie mit einem Spreizdübel und einer dementsprechenden Schraube an der Wand zu befestigen, wobei die auf der Hinterseite der Abzugshaube vorhandenen Lochungen bzw.
  • Página 39 LIVRET D’INSTRUCTIONS AVERTISSEMENTS Conserver cette notice avec l’appareil pour pouvoir la consulter en cas de besoin. Si l’appareil est vendu ou cédé à tiers, veiller à ce que la notice soit fournie en même temps pour que le nouvel utilisateur puisse avoir toutes les indications concernant le fonctionne- ment de la hotte et les avertissements correspondants.
  • Página 40 Ne pas relier l’appareil aux conduits d’évacuation des fumées dues à la combustion (chaudiè- res, cheminées, etc.). Vérifier si la tension du réseau correspond à celle indiquée sur la plaque qui se trouve à l’in- térieur de la hotte. La distance minimale de sécurité entre la table de cuisson et la hotte doit être d’au moins 65 cm. Ne pas faire cuire avec une flamme «...
  • Página 41 BRANCHEMENT ÉLECTRIQUE (partie réservée au personnel qualifié pour le branchement) ATTENTION! Toujours débrancher l’appareil avant de faire une opération quelconque à l’intérieur de la hotte. S’assurer qu’aucun fil n’est débranché ou coupé ; si c’est le cas, contacter le Service après- vente le plus proche.
  • Página 43 HOTTE VERSION À RECYCLAGE D’AIR (filtrante) Dans cette version, l’air passe à travers les filtres au charbon actif pour être purifié et recyclé dans la cuisine. Vérifier si les filtres au charbon actif sont montés sur le moteur, si ce n’est pas le cas, les monter comme indiqué...
  • Página 44 Pour le montage remplacement, voir la figure. Pour commander les nouveaux filtres à charbon s’adresser au distributeur/revendeur. UNIQUEMENT POUR L’ITALIE: Télécharger le bon de commande du filtre en question sur le site: www.falmec.com (y accéder par le menu déroulant d’assistance). ÉCLAIRAGE MONTAGE ET REMPLACEMENT 1.
  • Página 45 ATTENTION ! Les ampoules ayant une forme et un débit autre que celle originale pourraient abîmer sérieusement le logement de l’ampoule. 2. SPOT Procéder comme suit pour remplacer l’ampoule (“Round halogen light”): a) S’assurer que l’appareil est débranché. b) Enlever l’anneau A qui soutient le verre en faisant levier avec un tournevis. c) Enlever le verre B pour accéder au logement de l’ampoule.
  • Página 46 actif. Le nettoyage fréquent des filtres et du support correspondant évite à la graisse de s’ac- cumuler sur la hotte, ce qui pourrait provoquer un incendie. 1. FILTRES ANTI-GRAISSE MÉTALLIQUES Ils servent à retenir les particules de graisse en suspension. Il est donc conseillé de les laver chaque mois dans de l’eau chaude contenant un peu de détergent, en évitant de les plier.
  • Página 47 Phase 1 - Poser la barre de soutien (A Fig. 1) contre le mur, à une hauteur de la table de cuisson corre- spondant à la somme des cotes X+Y+265 mm. - Vérifier l’alignement horizontal avec un niveau à bulle et marquer les 2 endroits où percer aux extrémités de la barre.
  • Página 49 Vérifier, à travers le trou au fond, si la hotte est bien fixée aux crochets des chevilles fischer. 10) Régler la hauteur de la hotte à l’aide des vis situées sur les crochets des chevilles fischer. 11) Monter les grilles en acier ou le groupe encastrable. 12) Fixation du kit cheminée (fig.
  • Página 50 MANUAL DE INSTRUCCIONES ADVERTENCIAS Es muy importante conservar este libro de instrucciones junto al aparato para cualquier consulta futura. Si el aparato tuviera que ser vendido o traspasado a otra persona, asegúrese que el libro vaya incluido, de modo que el nuevo usuario pueda ponerse al corriente del funcionamiento de la campana y de las advertencias correspondientes.
  • Página 51 No cocinar a fuego “abierto” bajo la campana. Controlar las freidoras durante su uso, el aceite recalentado puede incendiarse. Asegurarse que haya una ventilación adecuada en la estancia si la campana se utiliza junto con otros aparatos que usan combustión a gas u otros. No encender fuego abierto bajo la campana.
  • Página 52 Antes de efectuar cualquier operación en el interior de la campana extractora, desenchufe el aparato de la red eléctrica. Asegúrese de no desconectar o cortar los hilos eléctricos en el interior de la campana ex- tractora; si se producen estas circunstancias pongáse en contacto con el centro de asisten- cia más cercano.
  • Página 53 Si la capa está preparada para versión filtrante quitar la válvula antiretorno montada en la salida del motor. Para obtener el mejor rendimiento le aconsejamos utilizar la tercera velocidad en presencia de fuertes olores y vapores, la segunda velocidad para condiciones normales y la primera velocidad para mantener el aire limpio con bajos consumos de energía eléctrica.
  • Página 55 Para solicitar los nuevos filtros de carbón, diríjase al distribuidor/ revendedor. SÓLO PARA ITALIA: Descargue el correspondiente formulario de pedido del filtro del sitio: www.falmec.com (acceda desde el menú al desplegable asistencia). ILUMINACIÓN MONTAJE Y SUSTITUCIÓN 1.
  • Página 56 c) Quite el cristal B, para acceder al vano lámpara. d) Sustituya la lámpara por una análoga (halógena máx 20 W, 12 Volt enganche G4). e) Monte de nuevo el cristal de protección B fijándolo con el anillo específico A. Round halogen light Para sustituir la lámpara halógena cuadrada: a) Asegurarse que el aparato está...
  • Página 57 Los filtros de carbón activo no pueden lavarse y deben sustituirse en media cada 3 – 4 meses (depende también del uso). Para la sustitución de los filtros de carbón activo, siga las instrucciones facilitadas en el punto F. 3. LIMPIEZA EXTERIOR Se recomienda limpiar las superficies externas de las campanas al menos cada 15 días, para evitar que las sustancias aceitosas o grasosas puedan corroer las superficies de acero.
  • Página 58 Fase 3 - Ajuste la posición de la campana mediante los tornillos de fijación (Fig. 3). El tornillo superior (B) regula la distancia de la pared y, el inferior regula (C) la altura. Fase 4 - Para evitar que la campana se suelte por efecto de la presión hacia abajo, fíjela a la pared mediante un taco de expansión y un tornillo colocado a través del correspondiente orificio (Fig.
  • Página 59 àçëíêìäñàü èé ùäëèãìÄíÄñàà åÖêõ èêÖÑéëíéêéÜçéëíà é˜Â̸ ‚‡ÊÌÓ, ˜ÚÓ·˚ ‰‡ÌÌÓ êÛÍÓ‚Ó‰ÒÚ‚Ó ÔÓ ˝ÍÒÔÎÛ‡Ú‡ˆËË ı‡ÌËÎÓÒ¸ ‚ÏÂÒÚÂ Ò ‡ÔÔ‡‡ÚÛÓÈ ‰Îfl ‚ÓÁÏÓÊÌÓÈ ÌÂÓ·ıÓ‰ËÏÓÒÚË ÍÓÌÒÛθڇˆËË ‚ ·Û‰Û˘ÂÏ. èË ÔÓ‰‡Ê ÔË·Ó‡ ËÎË ÔÂ‰‡˜Â Â„Ó ‰Û„ÓÏÛ ÎËˆÛ Í ÔË·ÓÛ Ó·flÁ‡ÚÂθÌÓ ‰ÓÎÊÌÓ ÔË·„‡Ú¸Òfl êÛÍÓ‚Ó‰ÒÚ‚Ó, ˜ÚÓ·˚ ÌÓ‚˚È ÔÓθÁÓ‚‡ÚÂθ ·˚Î ‚ ÍÛÒ ÚÓ„Ó, Í‡Í ÔÓθÁÓ‚‡Ú¸Òfl ‚˚ÚflÊÍÓÈ...
  • Página 61 çÂθÁfl „ÓÚÓ‚ËÚ¸ ÔË˘Û Ì‡ ÓÚÍ˚ÚÓÏ Ó„Ì ÔÓ‰ ‚˚ÚflÊÍÓÈ. ëΉËÚ Á‡ ÙËÚ˛Ìˈ‡ÏË: ÔÂ„ÂÚÓ χÒÎÓ ÏÓÊÂÚ Á‡„ÓÂÚ¸Òfl. - ì·Â‰ËÚÂÒ¸ ‚ ÚÓÏ, ˜ÚÓ ‚ ÔÓÏ¢ÂÌËË ËÏÂÂÚÒfl ‰ÓÒÚ‡ÚӘ̇fl ‚ÂÌÚËÎflˆËfl, ÂÒÎË ‚˚ÚflÊ͇ ËÒÔÓθÁÛÂÚÒfl ÒÓ‚ÏÂÒÚÌÓ Ò ‰Û„ËÏË ÔË·Ó‡ÏË, ‡·ÓÚ‡˛˘ËÏË Ì‡ „‡Á ËÎË ‰Û„ÓÏ „Ó˛˜ÂÏ. - ç Á‡ÊË„‡ÈÚ ÓÚÍ˚Ú˚È Ó„Ó̸ ÔÓ‰ ‚˚ÚflÊÍÓÈ. - çÂ...
  • Página 62 èéÑäãûóÖçàÖ ùãÖäíêéùçÖêÉàà (Ô‡‡„‡Ù Ô‰Ì‡Á̇˜Ì ÚÓθÍÓ ‰Îfl Í‚‡ÎËÙˈËÓ‚‡ÌÌ˚ı ÒԈˇÎËÒÚÓ‚, ÔÓ‰Íβ˜‡˛˘Ëı ‚˚ÚflÊÌÓ ÛÒÚÓÈÒÚ‚Ó) ÇçàåÄçàÖ! ÑÓ ‚˚ÔÓÎÌÌËfl β·ÓÈ ÓÔ‡ˆËË ‚ ‚˚ÚflÊÌÓÏ ÛÒÚÓÈÒÚ‚ ÓÚÍβ˜ËÚ ÔË·Ó ÓÚ ˝ÎÍÚ˘ÒÍÓÈ ÒÚË. ì·‰ËÚÒ¸, ˜ÚÓ ‚ÌÛÚË ‚˚ÚflÊÌÓ„Ó ÛÒÚÓÈÒÚ‚Ó Ì ÓÚÒÓ‰ËÌÌ˚ Ë Ì ÔÓ‚ʉÌ˚ ˝ÎÍÚ˘ÒÍË ÔÓ‚Ó‰‡; ‚ ÒÎÛ˜‡ ‚ÓÁÌËÍÌÓ‚ÌËfl Ú‡ÍËı ÒËÚÛ‡ˆËÈ Ò‚flÊËÚÒ¸ Ò ·ÎËʇȯËÏ Ò‚ËÒÌ˚Ï ˆÌÚÓÏ. ÑÎfl...
  • Página 63 ÒËθÌ˚ı Á‡Ô‡ıÓ‚ ËÎË ·Óθ¯Ó„Ó ÍÓ΢ÒÚ‚‡ Ô‡‡, ‚ÚÓÛ˛ ÒÍÓÓÒÚ¸ ‚ ÌÓχθÌ˚ı ÛÒÎÓ‚Ëflı, Ô‚Û˛ ÒÍÓÓÒÚ¸ ‰Îfl Ó˜ËÒÚÍË ‚ÓÁ‰Ûı‡ ÔË ÌËÁÍÓÏ ‡ÒıÓ‰Ó‚‡ÌËË ˝ÎÍÚÓ˝Ì„ËË. êÍÓÏ̉ÛÚÒfl ‚Íβ˜‡Ú¸ ‚˚ÚflÊÍÛ, ÍÓ„‰‡ ‚˚ ̇˜ËÌ‡Ú „ÓÚÓ‚ËÚ¸ Ë ÓÒÚ‡‚ÎflÚ¸ ‡·ÓÚ‡˛˘È ‰Ó ËÒ˜ÁÌÓ‚ÌËfl ÒËθÌ˚ı Á‡Ô‡ıÓ‚. êÄÅéíÄ 1. ÑÇìïäçéèéóçéÖ ìèêÄÇãÖçàÖ éëÇÖôÖçàÖ – ÔÍβ˜‡Úθ Ä èÓÎÓÊÌË...
  • Página 64 Ç ‚˚ÚflÊ͇ı Ò ÏÓÚÓÌ˚Ï ÓÚÒÂÍÓÏ ÙËθÚ ‡ÒÔÓÎÓÊÂÌ ‚ ÌËÊÌÂÈ ˜‡ÒÚË ˝ÚÓ„Ó ÓÚÒÂ͇. ÑÎfl ÛÒÚ‡ÌÓ‚ÍË/Á‡ÏÂÌ˚ ÒÏ. Для заказа новых угольных фильтров обратитесь к дистрибьютору/продавцу. ТОЛЬКО ДЛЯ ИТАЛИИ: Загрузите специальный формуляр заказа фильтра с сайта: www. falmec.com (из выпадающего меню сервисного обслуживания). éëÇÖôÖçàÖ ìëíÄçéÇäÄ à áÄåÖçÄ 1. ЛАМПОЧКА...
  • Página 65 Round halogen light Для замены лампочки “Square halogen light” необходимо: а) Убедиться в том, что прибор отключен от электросети; б) Полностью открыть панель на 90° (см. рисунок) нажатием на PUSH. в) заменить лампочку на аналогичную (галогеновую, макс. 20 Вт, 12 В, разъем G4). д) Закрыть...
  • Página 67 óËÒÚ͇ ‚˚ÚflÊÍË ‰ÓÎÊ̇ ÓÒÛ˘ÂÒÚ‚ÎflÚ¸Òfl Ò ÔÓÏÓ˘¸˛ ‚·ÊÌÓÈ Ú͇ÌË Ò ËÒÔÓθÁÓ‚‡ÌËÂÏ ÊˉÍÓ„Ó ÌÂÈÚ‡Î¸ÌÓ„Ó ˜ËÒÚfl˘Â„Ó Ò‰ÒÚ‚‡ ËÎË ‰Â̇ÚÛ‡Ú‡. ÖÒÎË ‚˚ÚflÊ͇ ËÏÂÂÚ ÒÔˆˇθÌÓ ÔÓÍ˚ÚË ÔÓÚË‚ ÓÚÔ˜‡ÚÍÓ‚ ԇθˆÂ‚ (Fasteel), ÌÂÓ·ıÓ‰ËÏÓ ÓÒÛ˘ÂÒÚ‚ÎflÚ¸ ˜ËÒÚÍÛ ÚÓθÍÓ ‚Ó‰ÓÈ Ò ÌÂÈÚ‡Î¸Ì˚Ï Ï˚ÎÓÏ ÔË ÔÓÏÓ˘Ë Ïfl„ÍÓÈ Ú͇ÌË Ë Ú˘‡ÚÂθÌÓ ÓÔÓ·ÒÍË‚‡Ú¸ Ë ÒÛ¯ËÚ¸ ÔÓ‚ÂıÌÓÒÚ¸. ç ‰ÓÔÛÒ͇ÂÚÒfl ËÒÔθÁÓ‚‡ÌË Ò‰ÒÚ‚, ÒÓ‰Âʇ˘Ëı ‡·‡ÁË‚Ì˚Â...
  • Página 68 àÌÒÚÛ͈ËË ÔÓ ÏÓÌÚ‡ÊÛ Û„ÎÓ‚ÓÈ ‚˚ÚflÊÍË ·Á ÔÍ·‰ËÌ˚ ùÚ‡Ô 1 - Открутить задний метрический винт (А) и отцепить моторный блок от дна вытяжки (рис. - èË ÔÓÏÓ˘Ë ÔÛÁ˚¸ÍÓ‚Ó„Ó ÛÓ‚Ìfl Û·‰ËÚÒ¸ ‚ „ÓËÁÓÌڇθÌÓÏ ÔÓÎÓÊÌËË Ë ÓÚÏÚ¸Ú 4 ÚÓ˜ÍË ‰Îfl ÓÚ‚ÒÚËÈ. - èÓÒ‚ÎËÚ ÓÚ‚ÒÚËfl, ‚ÒÚ‡‚¸Ú 2 ‰˛·Îfl ‰Ë‡ÏÚÓÏ 8 ÏÏ Ë Á‡ÍÔËÚ ‚˚ÚflÊÍÛ ‚ ÌÛÊÌÓÏ ÔÓÎÓÊÌËË 2 ¯ÛÛÔ‡ÏË...
  • Página 69 INSTRUKCJA OBSŁUGI INSTRUKCJA OBSŁUGI OSTRZEŻENIA OSTRZEŻENIA Ta instrukcja obsługi musi być przechowywana razem z urządzeniem w celu przyszłego wykorzystywania. Jeżeli urządzenie jest sprzedawane lub przesyłane innym stronom, sprawdzić, czy wraz z nim przekazywana jest ta instrukcja, dla zapewnienia, że nowy użytkownik posiada prawidłowe informacje o działaniu okapu kuchennego i zna ostrzeżenia.
  • Página 70 Nie podłączać urządzenia do przewodów kominowych (od bojlerów, kominków, itp.). Upewnić się, że napięcie sieci odpowiada wartościom podanym na tabliczce znamionowej umieszczonej wewnątrz okapu kuchennego. Minimalna odległość bezpieczeństwa pomiędzy płytą kuchenną a okapem kuchennym musi wynosić przynajmniej 65 cm. Pod okapem kuchennym nigdy nie gotować na „otwartych” płomieniach. Sprawdzać...
  • Página 71 inne paliwa, upewnić się, że pomieszczenie, z którego odprowadzane są opary, jest dobrze wentylowane, zgodnie z aktualnymi przepisami. Instrukcje mocowania: patrz rozdział „O” instrukcji. PODŁĄCZENIA ELEKTRYCZNE PODŁĄCZENIA ELEKTRYCZNE (Rozdział zarezerwowany dla wykwalifikowanych instalatorów). OSTRZEŻENIE! Przed wykonywaniem jakichkolwiek prac wewnątrz okapu kuchennego, odłączyć urządzenie od zasilania sieciowego.
  • Página 73 Sprawdzić, czy na silniku założone są filtry z węgla drzewnego, jeżeli nie, zainstalować je zgodnie z instrukcjami w punkcie H. Jeżeli okap jest typu filtrującego, wyjąć zawór jednokierunkowy założony na wylocie silnika. Dla maksymalnej wydajności, gdy występują silne zapachy lub duża ilość pary, powinna być...
  • Página 74 Jak zakładać nowe filtry – patrz rysunek. Aby zamówić nowe filtry węglowe, należy skontaktować się z dystrybutorem/pośrednikiem. TYLKO NA TERENIE WŁOCH: Pobrać odpowiedni formularz zamówienia na filtry ze strony: www. falmec.com (wejść do menu kaskadowego serwisu klienta). OŚWIETLENIE OŚWIETLENIE MONTAŻ I WYMIANA 1.
  • Página 75 OSTRZEŻENIE! Żarówki o innych kształtach i mocach, niż oryginalne, mogą poważnie uszkodzić obudowę lampy. 2. REFLEKTOR PUNKTOWY W celu wymiany lampy (“Round Lampa halogenowa”): a) Upewnić się, że urządzenie jest odłączone od zasilania sieciowego. b) Wyjąć, podważając wkrętakiem, pierścień utrzymujący A pokrywy szklanej. c) Zdjąć...
  • Página 76 1. METALOWE FILTRY ZATRZYMUJĄCE TŁUSZCZ Zatrzymują one cząstki tłuszczu zawieszone w powietrzu, a więc powinny być czyszczone co miesiąc w gorącej wodzie z detergentem, bez ich wyginania. W celu wyjęcia i wymiany filtrów, postępować zgodnie z instrukcjami w punkcie H1. Ta operacja powinna być...
  • Página 77 Krok 1 - Przyłożyć listwę mocującą (A – Rys. 1) do ściany na wysokości od płyty określonej przez sumę wartości X + Y + 265 mm. - Dla zapewnienia dokładnego położenia poziomego użyć poziomicy spirytusowej i zaznaczyć 2 znaki na końcach listwy, w miejscach, gdzie mają być wiercone otwory. - Wywiercić...
  • Página 79 Aby uniknąć odczepienia się okapu w wyniku obciążenia pod nią znajdującego się, należy przykręcić kołkiem rozporowym do ściany wykorzystując do tego otwory znajdujące się na tylniej ściance okapu lub w listewkach pokrywy. Zawiesić okap kuchenny. Sprawdzić, poprzez otwůr w dnie, czy okap kuchenny jest prawidłowo zaczepiony do za- czepůw typu Fisher.
  • Página 80 Decreto Legislativo del 30/06/2003 n. 196 - art. 7 Codice in materia di protezione dei dati personali. 1. L’interessato ha diritto di ottenere la conferma dell’esistenza o meno di dati personali che lo riguardano, anche se non ancora registrati, e la loro comunicazione in forma intelleggibile.
  • Página 81 8, 9 e 10 del citato decreto legislativo; - titolare del trattamento dei dati è Falmec s.p.a. - Via dell’Artigianato, 42 - Vittorio Veneto (TV). Il titolare del trattamento...
  • Página 82 In caso necessiti intervenire per anomalie di funzionamento, si prega di telefonare alla ditta Falmec indicando i codici sotto riportati, la quale Vi farà pervenire un tec- nico per la riparazione (vedere condizioni di garanzia all’interno). CERTIFICATO DI GARANZIA...
