INSTALACIÓN

MANTENIMIENTO

10. Mantenimiento
Los calentadores de agua Stiebel Eltron DHC están diseñados para
una larga y duradera vida de servicio. La vida útil del equipo
depende de la calidad de agua y del uso. La unidad, de por
si, no requiere de ningún tipo de mantenimiento. Sin embargo,
para asegurar el flujo de agua se recomienda que se remuevan
los depósitos que puedan acumularse en el filtro („aerator") del
lavamanos o en las duchas.
Nota:
En caso de mal funcionamiento del equipo favor solicitar
los servicios de un plomero o electricista certificado. Por
favor no intente repararlo usted mismo.

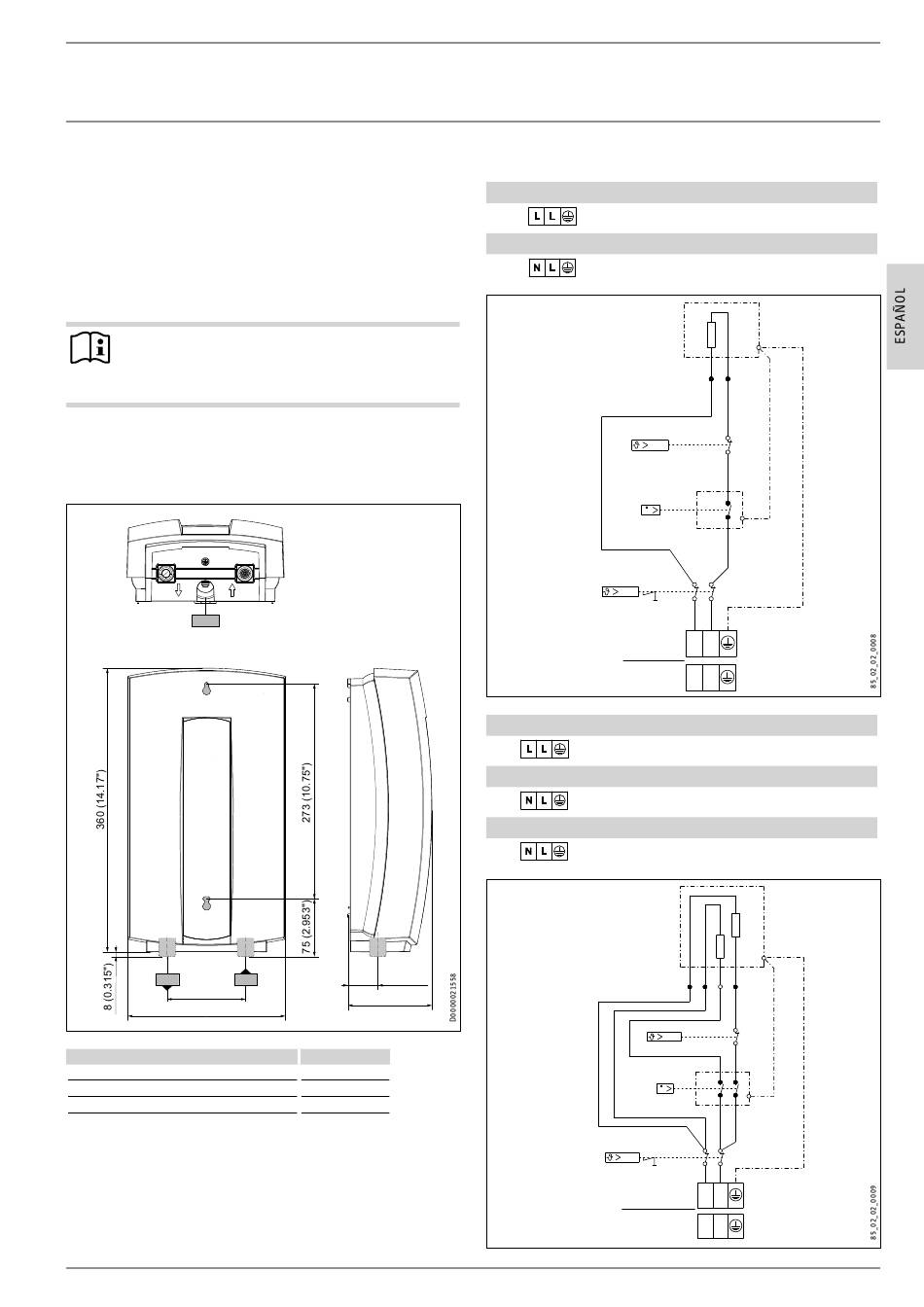

11. Datos técnicos

11.1 Plano dimensional

b01
c06 c06 c01 c01
100 (3.94")
200 (7.88")
b01 Cable de alimentación
c01 Conexión de agua fría
c06 Conexión de agua caliente
WWW.STIEBEL-ELTRON-USA.COM
38 (1.5")
110 (4.33")
1/2" NPT
1/2" NPT
11.2 Diagrama eléctrico
DHC 3-2, DHC 4-2, DHC 5-2
A 2/GND ~ 208 / 240 V
DHC 4-3
B 1/N/GND ~ 277 V
V
A
B
DHC 6-2, DHC 8-2, DHC 10-2
A 2/GND ~ 208 / 240 V
DHC 9-3
B 1/N/GND ~ 277 V
DHC 3-1
B 1/N/GND ~ 120 V
V
A
B
L L
N L
L L
N L
DHC | 19
