- Página 1 ® Manual de uso: UNIDADES DE ® BOMBA Número de modelo MFLX77420-10 MFLX77420-20 MASTERFLEX ® ® A-1299-1089B Edition 05 ® US & Canada Only Toll-Free 1-800-MASTERFLEX | 1-800-637-3739 Outside US & Canada 1-847-381-7050...
- Página 2 Masterflex – Reg TM Masterflex LLC.. Las marcas comerciales con el símbolo en esta publicación están registradas en los EE.UU. y en otros países. ® BOMBA PARA LIQUIDOS Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ® Masterflex...
- Página 3 ATEX o el Código Eléctrico Nacional (NEC, por sus siglas en inglés); incluyendo, entre otros, uso con líquidos inflamables. Consulte con la fábrica qué productos son adecuados para estos tipos de aplicaciones. Masterflex Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ®...
- Página 5 Limpieza ........... . .4-2 Masterflex Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ®...
- Página 6 Asistencia técnica ..........8-2 Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ®...
- Página 7 Reemplazo de fusibles ......... .4-2 Masterflex Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ®...
- Página 9 Operación en modo de descarga ....... . .3-22 Masterflex Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ®...

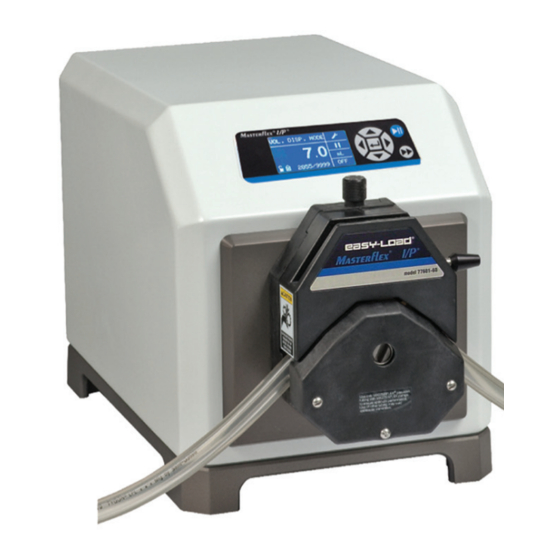

- Página 11 El propulsor digital controla la velocidad de las cabezas de las bombas MASTERFLEX® I/P® para suministrar caudales de 0.001 a 19 L/min. Instale hasta 2 MASTERFLEX I/P EASY-LOAD® o cabezas de bombas estándares o 1 cabeza de bomba de alto rendimiento MASTERFLEX I/P.
- Página 12 Descripción general El propulsor digital de bomba peristáltica MASTERFLEX I/P ofrece capacidades de caudal de 0.001 a 19 L/min utilizando cabezas de bomba MASTERFLEX estándares, EASY-LOAD® o de alto rendimiento. La bomba digital MASTERFLEX suministra una repetibilidad de velocidad del motor de 0.1 por ciento para maximizar la productividad en dosificación de...
- Página 13 Instale la cabeza de la bomba y los tubos de carga (ver las hojas de datos de la Cabeza de la bomba dentro de esta unidad flash o en la web.). Verifique que los cabeza de la bomba rodillos estén limpios y libres de defectos. Masterflex Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ®...
- Página 15 ADVERTENCIA: La rotura de los tubos puede derramar fluido de la bomba. Tome las medidas apropiadas para proteger al operador y el equipo. Masterflex Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ®...
- Página 16 El cebado cesará cuando se suelte el botón. PRECAUCIÓN: Debe mantener sus dedos lejos de las partes en movimiento mientras la bomba esté en funcionamiento. Apague la bomba antes de instalar o quitar los tubos. Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ® Masterflex...
- Página 17 INGRESAR restaurará los ajustes implícitos. Para restaurar los ajustes implícitos del propulsor el usuario podrá también pulsar y mantener pulsados los botones de IZQUIERDA/DERECHA (/ ) cuando se reaplique potencia. Masterflex Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ®...
- Página 18 9. Coloque un recipiente de medición en la salida de la bomba. Resalte el campo de INICIO y pulse el botón de INGRESAR. El propulsor funcionará según el volumen implícito en el caudal estimado seleccionado. Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ® Masterflex...
- Página 19 60 / (17 / 5.25 L/min) = 18.5 segundos Calibración de Llenado – Volumen en Litros Tabla 3-1. TAMAÑO DE LA TUBERÍA 26 PERSONALIZADO VOUMEN APROXIMADO 1.25 5.25 200 REVOLUCIONES Masterflex Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ®...
- Página 20 Bloqueo de teclado: Permite bloquear y desbloquear el teclado. Volumen acumulativo: Vea y reajuste el volumen acumulativo. Menú principal: Regrese al Menú principal. Salir: Regrese a la pantalla de modo de operación. Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ® Masterflex...
- Página 21 : Pulsar el botón de INGRESAR en este icono conduce a la pantalla de bloqueo del teclado. Bloquear el teclado impedirá que alguien cambie los ajustes en el propulsor. Al estar bloqueado este icono pasa a Masterflex Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ®...
- Página 22 INGRESAR para seleccionar la unidad. El propulsor funcionará ahora en esa unidad de flujo. Pulse el botón de INICIO/DETENCIÓN para reanudar la operación del propulsor. Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ® Masterflex...
- Página 23 I. Despliegue de tiempo: Los dígitos centrales muestran el tiempo que le queda al propulsor en el tiempo de actividad o inactividad resaltado a la derecha de la pantalla (posición D o E, Figura 3-4). Masterflex Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ®...
- Página 24 IZQUIERDA/DERECHA. Habiendo seleccionado un tiempo de actividad óptimo, pulse de nuevo INGRESAR para validar. El propulsor funcionará ahora por el tiempo que aparece al centro de la pantalla. 3-10 Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ® Masterflex...
- Página 25 REPONER y pulse el botón de INGRESAR para reponer el conteo de lote, seleccione SALIR para regresar a la pantalla de operación principal en modo de descarga de tiempo. Masterflex Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ® 3-11...
- Página 26 J. Volumen de copia: Muestra el volumen de copia al descargar o el tiempo de inactividad. K. Antigoteo: Un ícono antigoteo indica que la Función antigoteo está activada. Para mayor información, consulte la sección Función antigoteo en la página 3-26. 3-12 Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ® Masterflex...
- Página 27 ∞. Seleccione SALIR para regresar a la pantalla de modo de descarga de copia. • El conteo de lote se puede reponer desde la pantalla de conteo de lote seleccionando REPONER. Masterflex Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ® 3-13...
- Página 28 10. Tiempo de descarga máximo: La especificación para la máxima descarga en el modo copia es equivalente a 77 horas @ 650 rpm. El volumen real depende del tamaño de la tubería y las unidades de flujo seleccionados. 3-14 Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ® Masterflex...
- Página 29 G. SALIR: Regresar al modo de descarga de copia. H. Volumen: Esta es la cantidad que fue descargada durante la copia. Masterflex Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ® 3-15...
- Página 30 MODO DE DESCARGA DE COPIA, que depende del tamaño de la tubería seleccionada. Consulte CALIBRACIÓN DE TUBERÍA para mejorar la precisión de esta conversión. 3-16 Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ® Masterflex...
- Página 31 I. Volumen: Muestra el volumen al descargar o el tiempo de inactividad. J. Antigoteo: Un ícono antigoteo indica que la Función antigoteo está activada. Para mayor información, consulte la sección Función antigoteo en la página 3-26. Masterflex Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ® 3-17...
- Página 32 NOTA: Si el tiempo de inactividad se fija en 00:00:00, el propulsor requerirá de una entrada de INICIO/DETENCIÓN desde el teclado o el conector E/S remoto para iniciar la siguiente descarga. 3-18 Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ® Masterflex...
- Página 33 10. Tiempo de descarga máximo: La especificación para la máxima descarga en el modo copia es equivalente a 77 horas @ 650 rpm. El volumen real depende del tamaño de la tubería y las unidades de flujo seleccionados. Masterflex Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ® 3-19...
- Página 34 (vea la posición G, Figura 3-2). NOTA: La salida de corriente indica la velocidad de comando de funcionamiento. Use los contactos de motor en marcha (normalmente abierto/cerrado) para indicar si la bomba está en funcionamiento. 3-20 Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ® Masterflex...
- Página 35 INICIO/DETENCIÓN detendrá el propulsor. En modo de fijación de copia, la entrada de INICIO/DETENCIÓN funciona igual que el MODO CONTINUO; cerrarla hará que el propulsor funcione hasta que se abra. Masterflex Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ® 3-21...
- Página 36 3-22 Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ® Masterflex...
- Página 37 NOTA: Las salidas de colector abierto en el estado de “baja impedancia” están puestas a tierra y cuando está en estado de “alta impedancia” están esencialmente en flotación. Vea Colector Abierto en la página siguiente. Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX 3-23 ®...
- Página 38 Salida de alarma general: Abierta (Alta impedancia) cuando se muestra una alarma Indicador local/remoto: Abierto (Alta impedancia) en el modo de control remoto (Voltaje o corriente de entrada). 3-24 Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ® Masterflex...
- Página 39 NOTA: ¡No es recomendable conectar las líneas de alimentación de 120 V a los contactos del relé! +24 V Salida al PLC Figura 3-14. Conexión de las salidas de colector abierto a un PLC Masterflex Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ® 3-25...
- Página 40 ASCENDENTE/DESCENDENTE y DERECHA/IZQUIERDA para cambiar los números. Pulse la tecla ENTER y seleccione EXIT para guardar la configuración. De este modo, la unidad revertirá luego de cada descarga. 3-26 Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ® Masterflex...
- Página 41 NOTA: (Los kit de repuestos de empaquetaduras y engranajes no se ofrecen al usuario final.Por favor, póngase en contacto con un centro de servicio autorizado en caso de fallas de empaquetaduras o engranajes). Masterflex Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ®...
- Página 42 ADVERTENCIA: Se debe desconectar la corriente de la bomba antes iniciar cualquier operación de limpieza. Mantenga la caja del propulsor limpia con un detergente suave. No sumerja ni use líquido excesivo al limpiar. Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ® Masterflex...
- Página 43 2. Seleccione “OFF” en el Menú de Conector E/S INICIO/DETENCION para funcionar sin una entrada en el cable del Conector E/S. Masterflex Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ®...
- Página 44 2) Los datos en EEPROM están fuera del rango. Medidas: El error será borrado después de 10 segundos y los parámetros se reposicionarán en los valores implícitos. Si el error persiste consulte con la fábrica. Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ® Masterflex...
- Página 45 104° F (40° C). Verifique que la bomba gire libremente y que no haya restricción de flujo. Si el error persiste consulte con la fábrica. Masterflex Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ®...
- Página 46 Condición/es de error: El interruptor se activó cuando el controlador de secuencias no había sido actualizado. Medidas: Aplique un ciclo de trabajo al propulsor para reajustar el error. Si el error persiste consulte con la fábrica. Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ® Masterflex...
- Página 47 Accesorios Sección 6 1. Interruptor de pie (NEMA 4X) 07575-84 2. Cable de control remoto, 31 clavijas, (NEMA 4X), 25 pies (7.62 m) 07575-80 Masterflex Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ®...
- Página 49 Entrada de voltaje (0–10 V CC @ 10 kΩ), Rango de modo común de ±50 V Todos los modelos Entrada de corriente (0–20 mA or 4–20mA @ 250 Ω), Rango de modo común de ±50 V Masterflex Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ®...
- Página 50 (Para marcado CE): EN61010-1: (Directiva para bajos voltajes para la UE) y EN61326: (Directiva de CEM para la UE) Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ® Masterflex...
- Página 51 Asistencia técnica Garantía Para asegurar el óptimo rendimiento de las bombas MASTERFLEX use unicamente tubería de precisión MASTERFLEX. El uso de otros tipos de tuberías, puede anular las garantías aplicables. Este producto está garantizado contra defectos en materiales o mano de obra y, a opción del fabricante o del distribuidor, cualquier producto...
- Página 52 Cualquier daño resultante de empaques inadecuados será bajo su responsabilidad. Asistencia técnica Si usted tiene alguna pregunta acerca del uso de este producto, contacte al fabricante o al vendedor autorizado. Manual de uso del Propulsor digital de bomba peristáltica MASTERFLEX ® Masterflex...
- Página 54 ® US & Canada only *EN809 manufactured by: Masterflex LLC. Toll Free 1-800-MASTERFLEX | 1-800-637-3739 28092 W Commercial Avenue, Barrington, IL 60010 Outside US & Canada masterflex.tech @ avantorsciences.com 1-847-381-7050 www.avantorsciences.com/masterflex...
