ThinkServer RAID 500 Adapter (el cual también se conoce como ThinkServer 9240-8i RAID 0/1
Adapter)

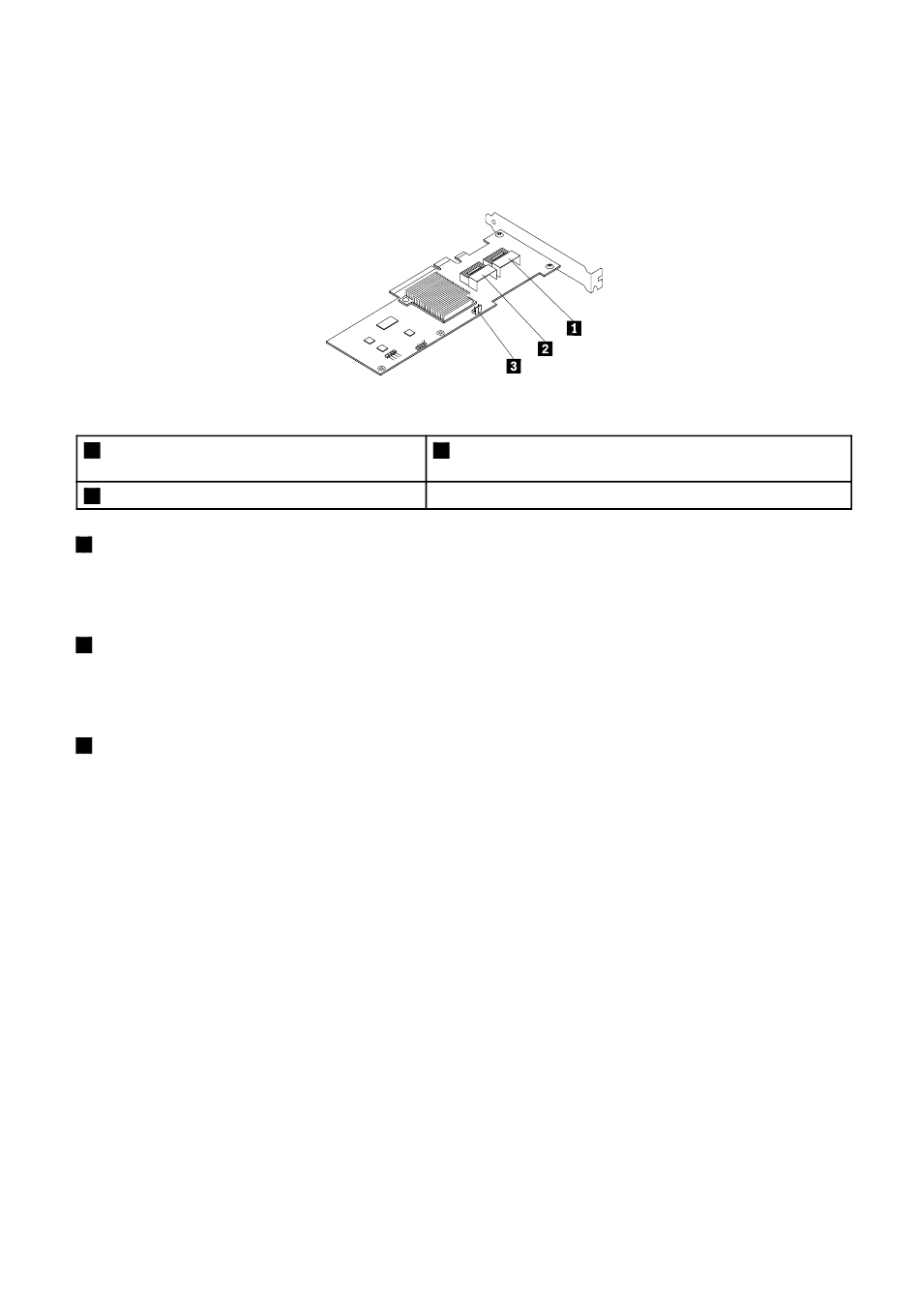

En la ilustración siguiente se muestran los conectores en ThinkServer RAID 500 Adapter.
Figura 14. ThinkServer RAID 500 Adapter
1
Puerto 0
2
Puerto 1
1
Puerto 0
Se usa para conectar un cable de señal del mini SAS. Consulte la sección "Conexiones de cable de señal
del mini SAS a mini SAS." en la página 32.
2 Puerto 1
Se usa para conectar un cable de señal del mini SAS. Consulte la sección "Conexiones de cable de señal
del mini SAS a mini SAS." en la página 32.
3 Conector de ThinkServer RAID 500 Upgrade Key for Advanced RAID
Se usa para conectar una ThinkServer RAID 500 Upgrade Key for Advanced RAID. Consulte la sección
"Instalación o extracción de la actualización de ThinkServer RAID 500 Upgrade Key for Advanced RAID"
en la página 86.
28
Guía del usuario de ThinkServer RD530
All manuals and user guides at all-guides.com
3
Conector de ThinkServer RAID 500 Upgrade Key for
Advanced RAID
