Paso 2. Desconecte los cables de alimentación de ambas fuentes de alimentación, las que se ubican en la
parte posterior del servidor.
Paso 3. Extraiga los tornillos de sujeción del puerto serie en la parte posterior del servidor.
Paso 4. Registre la ubicación de los cables en la parte frontal de los adaptadores de PCIe instalados en el
compartimiento de expansión en la parte frontal del servidor y desconecte los cables.
Paso 5. Desconecte el cable del puerto de gestión desde el puerto de gestión en el compartimiento de
expansión de E/S, si es necesario.
Paso 6. Afloje los dos tornillos cautivos que se encuentran en la parte frontal del servidor. Si es necesario,
utilice un destornillador P2 para soltar los tornillos.
Paso 7. Tire del servidor hacia delante hasta que el riel deslizador encaje en su lugar.
Paso 8. Quite la cubierta superior. Consulte
Paso 9. Extracción del compartimiento de la unidad. Consulte
duro" en la página
Paso 10. Desconecte el cable del puerto serie del conector

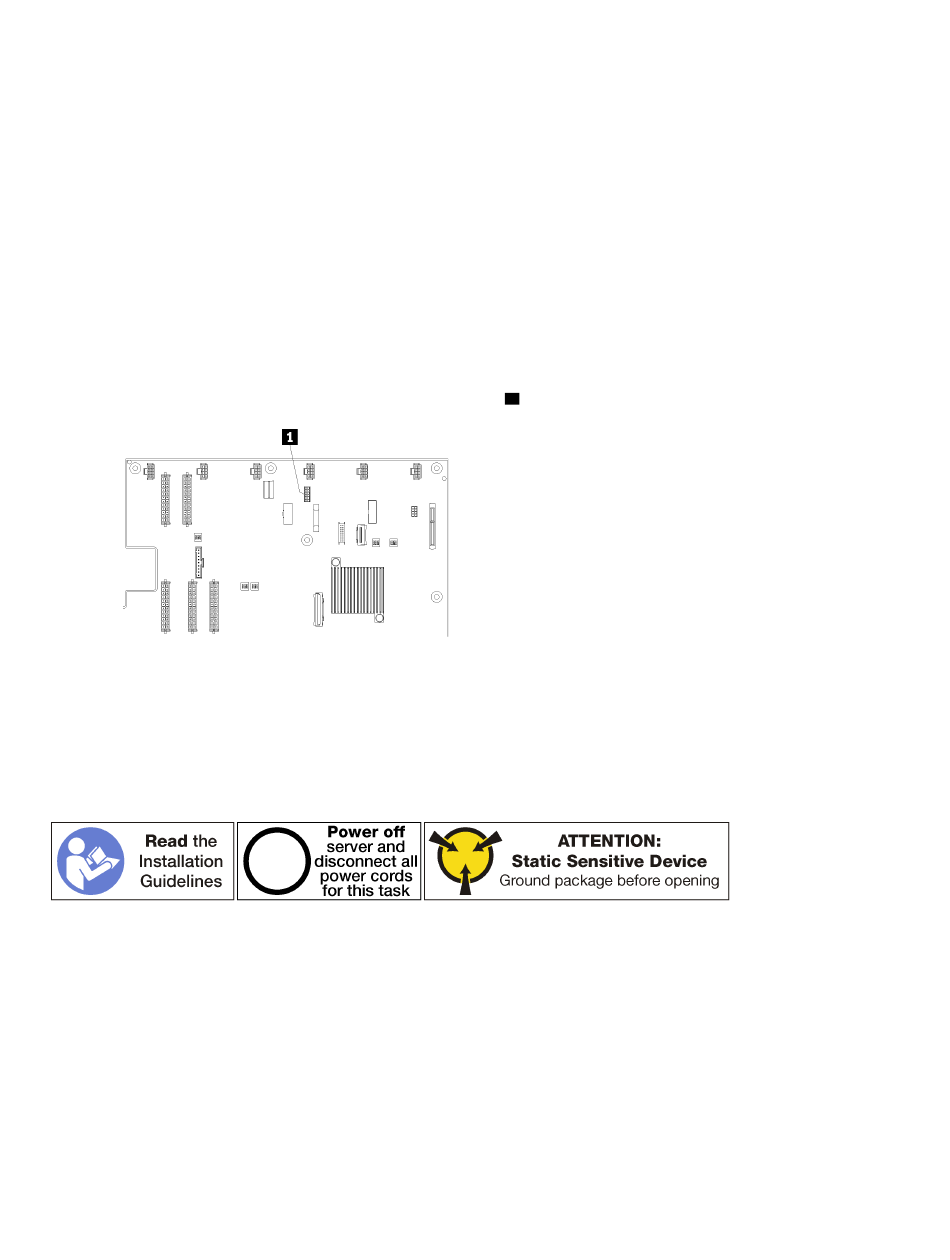

Figura 98. Conector del cable del puerto serie en la placa del sistema
Después de extraer el puerto serie, instale un nuevo puerto serie.
Instalación del puerto serie
Utilice esta información para instalar el puerto serie.
Antes de instalar el puerto serie:
1. Ponga en contacto la bolsa antiestática que contiene el nuevo puerto serie con cualquier superficie no
pintada de la parte exterior del servidor. A continuación, saque el puerto serie de la bolsa y colóquelo en
una superficie de protección antiestática.
Para instalar el puerto serie, complete los siguientes pasos:
166
ThinkSystem SR670 Manual de mantenimiento
"Extracción de la cubierta superior" en la página
148.
"Extracción del compartimiento de disco
de la placa del sistema.
1
71.
