Herramientas
5.2

Datos de la herramienta

5.2 Datos de la herramienta

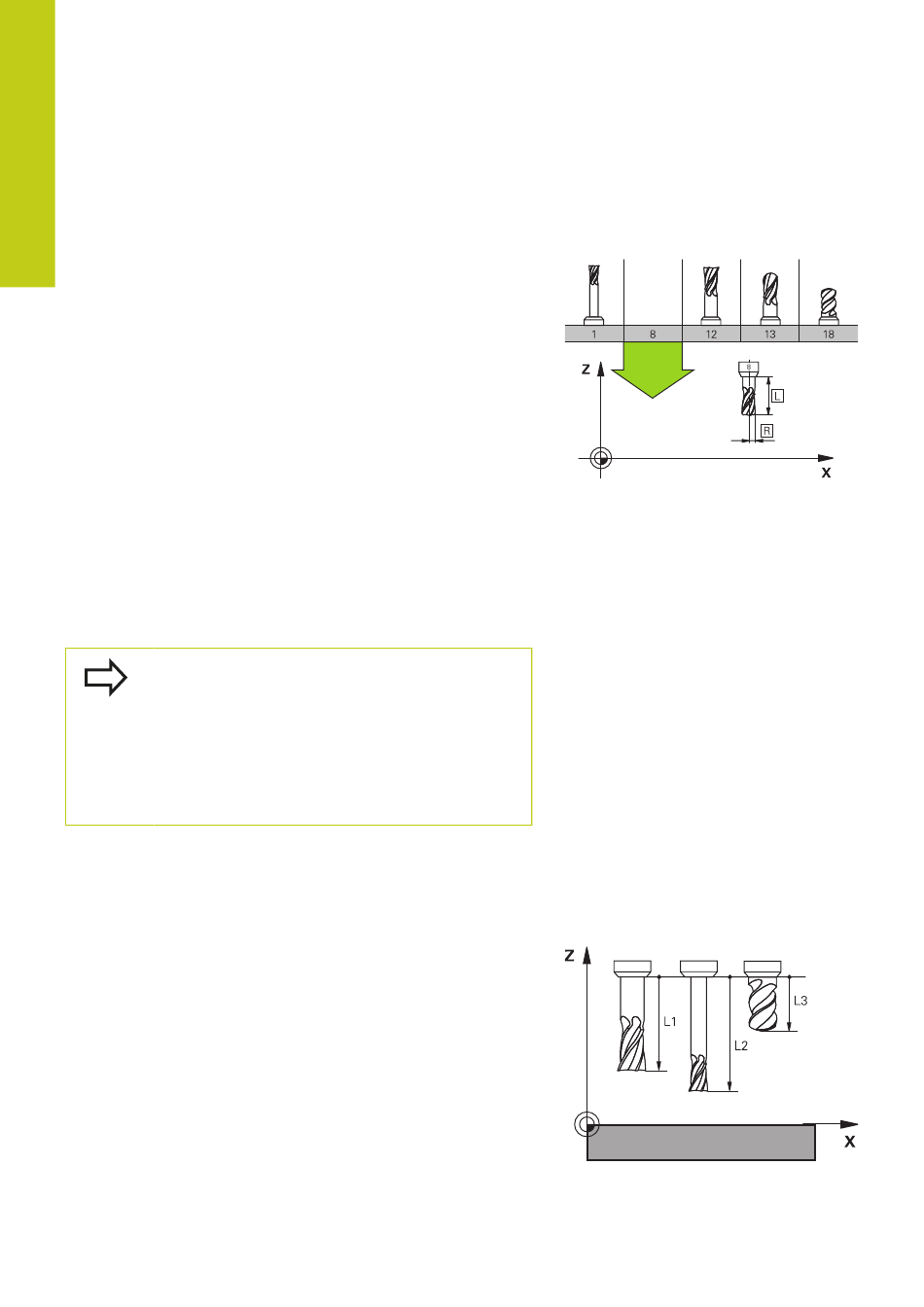

Condiciones para la corrección de la herramienta
Normalmente, las coordenadas de las se programan tal como
está acotada la pieza en el plano. Para que el TNC pueda calcular
la trayectoria del punto central de la herramienta, es decir, que
pueda realizar una corrección de herramienta, deberá introducirse
la longitud y el radio de cada herramienta empleada.
Los datos de la herramienta se pueden introducir directamente en
el programa con la función TOOL DEF o por separado en las tablas
de herramientas. Si se introducen los datos de la herramienta en
la tabla, existen otras informaciones específicas de la herramienta
(QV). Cuando se ejecuta el programa de mecanizado, el TNC tiene
en cuenta todas las informaciones introducidas.
Número de la herramienta, nombre de la
herramienta
Cada herramienta se caracteriza con un número del 0 a 32767 .
Cuando se trabaja con tablas de herramienta, se pueden indicar
además nombres de herramientas. Los nombres de herramienta
pueden contener como máximo 32 caracteres.
Caracteres
7 8 9 @ A B C D E F G H I J K L M N O P Q R S T U V
W X Y Z
Al memorizar, el Control numérico reemplaza
automáticamente las minúsculas por las mayúsculas
correspondientes.
Caracteres
> ? [ / ] ^ ` { | } ~
La hta. con el número 0 está determinada como hta. cero y
tiene una longitud L=0 y un radio R=0. También en las tablas de
herramientas se debe definir la herramienta T0 con L=0 y R=0.

Longitud de la herramienta L

Debe introducirse la longitud de la herramienta L básicamente
como longitud absoluta referida al punto de referencia de la
herramienta.
186
permitidos: # $ % & , - _ . 0 1 2 3 4 5 6
prohibidos: <espacio> " ' ( ) * + : ; < =
