14
Test y ejecución del programa
14.1 Gráficos

Resumen: Vistas

En los modos de funcionamiento Ejecución frase a frase y
Ejecución continua y el modo de funcionamiento Desarrollo test,
el TNC muestra las siguientes Softkeys:
Softkey
El estado de las Softkeys depende del modo de
funcionamiento seleccionado.
El modo de funcionamiento Desarrollo test proporciona
adicionalmente las vistas siguientes:
Softkey
Limitaciones durante la ejecución del programa
El resultado de la simulación puede resultar erróneo
en el caso de someter al calculador del TNC a tareas
de mecanizado complicadas.

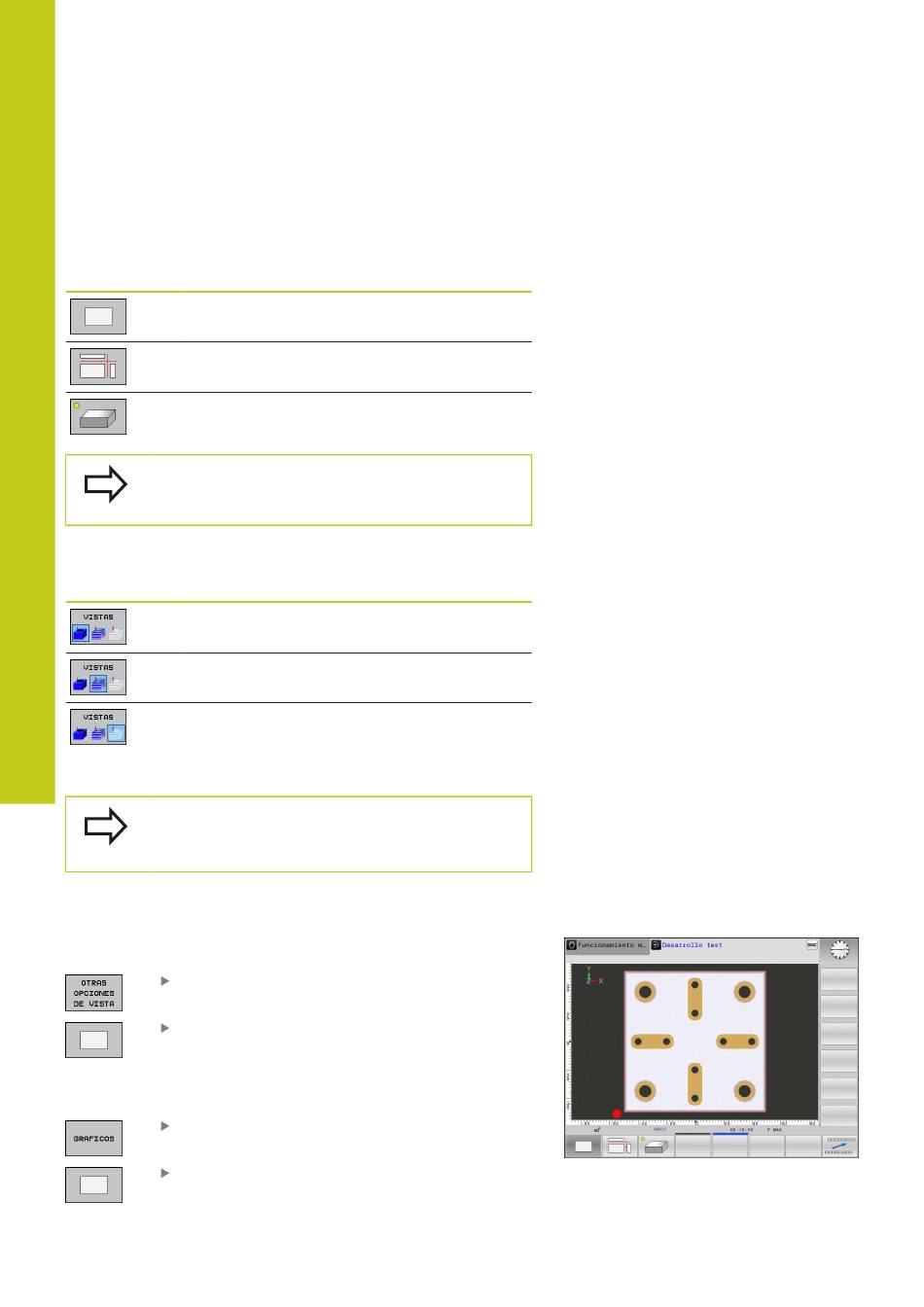

Vista en planta

Seleccionar vista en planta en el modo de funcionamiento
Desarrollo test:
Pulsar la Softkey OTRAS OPCIONES DE VISTA
Pulsar la Softkey VISTA D.ENCIMA
Seleccionar la vista en planta en los modos de funcionamiento
Ejecución frase a frase y Ejecución continua:
Pulsar la Softkey GRAFICOS
Pulsar la Softkey VISTA D.ENCIMA
402
Ver
Vista en planta
Representación en tres planos
Representación 3D
Vista
Vista de volumen
Vista de volumen y recorridos de la
herramienta
Recorridos de la herramienta
