17
Ciclos: ciclos de taladro / ciclos de roscado
17.3 TALADRAR (ciclo 200)

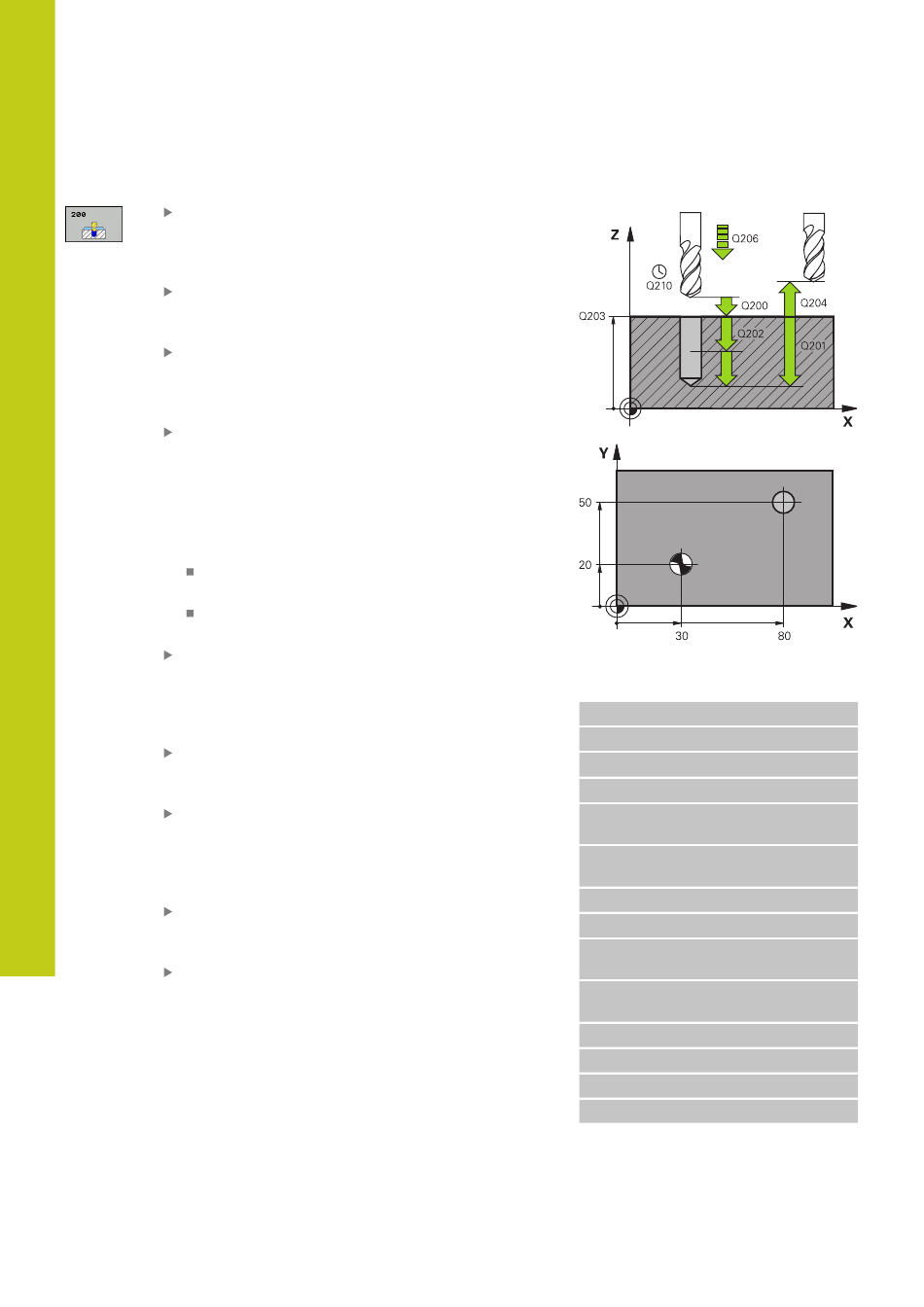

Parámetros de ciclo
Q200 Distancia de seguridad? (valor incremental):
Distancia entre el extremo de la herramienta y
la superficie de la pieza; introducir siempre valor
positivo. Campo de introducción 0 a 99999,9999
Q201 ¿Profundidad? (valor incremental): distancia
entre la superficie de la pieza y la base del taladro.
Campo de introducción -99999,9999 a 99999,9999
Q206 Avance al profundizar?: velocidad de
desplazamiento de la herramienta en el taladrado
en mm/min. Campo de introducción 0 a 99999.999
alternativo FAUTO, FU
Q202 Profundidad de pasada? (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza. Campo de introducción 0 a 99999,9999
La profundidad de taladrado no tiene porque ser
múltiplo del paso de profundización. El TNC se
desplaza en un solo paso de mecanizado a la
profundidad total cuando:
Q210 ¿Tiempo de espera arriba?: tiempo en
segundos que espera la herramienta a la distancia
de seguridad, después de que el TNC la ha retirado
del taladro para desahogar la viruta. Campo de
introducción 0 a 3600,0000
Q203 Coordenadas superficie pieza? (valor
absoluto): Coordenada de la superficie de la pieza.
Campo de introducción -99999,9999 a 99999,9999
Q204 ¿2ª distancia de seguridad? (valor
incremental): Coordenada del eje de la hta. en la
cual no se puede producir ninguna colisión entre
la hta. y la pieza (medio de sujeción). Campo de
introducción 0 hasta 99999.9999
Q211 ¿Tiempo de espera abajo?: tiempo en
segundos que espera la herramienta en la base del
taladro. Campo de introducción 0 a 3600,0000
Q395 ¿Referencia al diámetro (0/1)?: Selección
de si la profundidad introducida está referida al
extremo de la herramienta o a la parte cilíndrica de
la herramienta. Si el TNC debe referir la profundidad
a la parte cilíndrica de la herramienta, se debe
definir el ángulo extremo de la herramienta en la
columna T-ANGLE de la tabla de la herramienta
TOOL.T.
0
herramienta
1
herramienta
498
El paso de profundización y la profundidad total
son iguales
el paso de profundización es mayor a la
profundidad total
= Profundidad referida al extremo de la
= Profundidad referida a la parte cilíndrica de la
HEIDENHAIN | TNC 128 | Manual del usuario Programación en lenguaje conversacional | 9/2016
Frases NC
11 CYCL DEF 200 TALADRADO
Q200=2 ;DISTANCIA SEGURIDAD
Q201=-15 ;PROFUNDIDAD
Q206=250 ;AVANCE PROFUNDIDAD
Q202=2 ;PASO
PROFUNDIZACION
Q210=0 ;TIEMPO ESPERA
ARRIBA
Q203=+20 ;COORD. SUPERFICIE
Q204=100 ;2A DIST. SEGURIDAD
Q211=0.1 ;TIEMPO ESPERA
ABAJO
Q395=0 ;REFERENCIA
PROFUNDIDAD
12 X+30 FMAX
13 Y+20 FMAX M3 M99
14 X+80 FMAX
15 Y+50 FMAX M99
