Manual de Instalación y de
Usuario

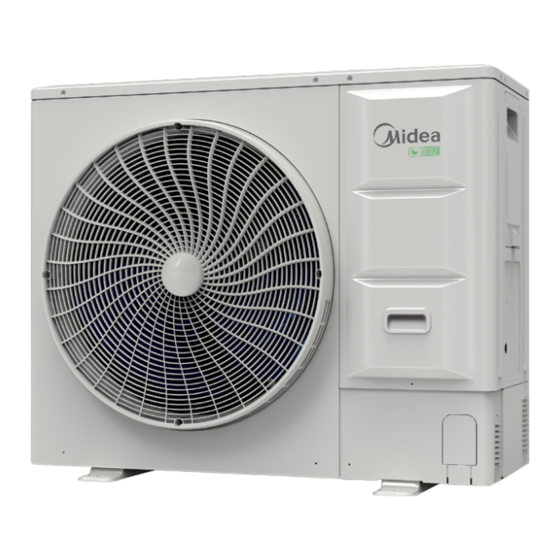

Mini VRF Serie V8 R-32
MV8M-180WV2RN8
NOTA IMPORTANTE:
Muchas gracias por comprar nuestro aire acondicionado.
Antes de utilizar su equipo de aire acondicionado, lea atentamente este manual y consérvelo para
futuras consultas. Las figuras mostradas en este manual son sólo de referencia y pueden ser
ligeramente diferentes del producto real.
Publicidad
Manuales relacionados para Midea MV8M-180WV2N8
Resumen de contenidos para Midea MV8M-180WV2N8
- Página 1 Manual de Instalación y de Usuario Mini VRF Serie V8 R-32 MV8M-180WV2RN8 NOTA IMPORTANTE: Muchas gracias por comprar nuestro aire acondicionado. Antes de utilizar su equipo de aire acondicionado, lea atentamente este manual y consérvelo para futuras consultas. Las figuras mostradas en este manual son sólo de referencia y pueden ser ligeramente diferentes del producto real.
- Página 2 CONTENIDO MANUAL DEL PROPIETARIO .................. 01 ANTES DEL FUNCIONAMIENTO ..............01 OPERACIONES ......................16 MANTENIMIENTO Y REPARACIÓN .............. 17 SOLUCIÓN DE PROBLEMAS ................19 CAMBIO DEL EMPLAZAMIENTO DE INSTALACIÓN ......24 ELIMINACIÓN ......................24 MANUAL DE INSTALACIÓN ..................25 PRECAUCIONES ....................
- Página 3 Entrada de aire Salida de aire Conector de la tubería de refrigerante Soporte de montaje NOTA Las figuras que aparecen en este manual son sólo a modo de explicación. Pueden ser ligeramente diferentes a las del equipo de aire acondicionado que ha adquirido (según el modelo). La forma real prevalecerá Las unidades monofásicas cumplen con la norma IEC 61000-3-12.
- Página 4 MANUAL DEL PROPIETARIO 1.1 Descripción general Las precauciones de seguridad aquí indicadas se 1. ANTES DEL FUNCIONAMIENTO dividen en los siguientes tipos. Son muy importantes, así que asegúrese de seguirlas con atención. Significado de los símbolos de ADVERTENCIA, Para evitar lesiones al usuario o a otras personas y PRECAUCIÓN, NOTA e INFORMACIÓN daños a la propiedad, deben seguirse las siguientes instrucciones.
- Página 5 1.2 Información de seguridad ADVERTENCIA importante • Antes de comenzar a trabajar en sistemas que ADVERTENCIA contienen refrigerantes inflamables, necesarios los controles de seguridad para minimizar el riesgo de ignición • Este aparato puede ser utilizado por niños de 8 años en adelante y personas con capacidades •...
- Página 6 – La tubería de refrigeración o sus componentes se • Verifique que el cableado no sea objeto de instalan en una posición en la que sea improbable efectos como el desgaste, la corrosión, la que estén expuestos a cualquier sustancia que pueda presión excesiva, las vibraciones, unos extremos corroer los componentes que contienen refrigerante, afilados o cualquier otro efecto medioambiental...
- Página 7 • Al retirar el refrigerante de un sistema, ya sea • Asegúrese produzca para su mantenimiento o desmantelamiento, se contaminación diferentes refrigerantes recomienda extraer todos los refrigerantes de cuando utilice un equipo de carga. Las forma segura. mangueras o las tuberías deben ser lo más cortas posible para minimizar la cantidad de •...
- Página 8 ADVERTENCIA • Asegúrese equipo aire acondicionado está conectado a tierra. Para evitar descargas eléctricas, asegúrese de que • No toque la salida del aire ni las palas la unidad está conectada a tierra y de que el cable horizontales cuando están en funcionamiento. Sus dedos pueden quedar atrapados o la unidad de tierra no está...
- Página 9 ADVERTENCIA • No instale el equipo de aire acondicionado en un lugar donde puedan producirse fugas de • No utilice otros medios para acelerar el proceso de gas inflamable. descongelación o para limpiar que no sean los Si el gas se filtra y permanece alrededor del aire recomendados por el fabricante.
- Página 10 La superficie de la sala (A) se definirá como la superficie Los sistemas de refrigeración utilizarán únicamente de la sala delimitada por la proyección hacia la base de juntas permanentes en el interior, excepto las juntas las paredes, las particiones y las puertas del espacio en hechas in situ que conectan directamente la unidad el que se instala el aparato.
- Página 11 Tabla 1-1 Mmáx/kg--(a)/(b) Mmáx/kg--(a)/(b) Mmáx/kg--(a)/(b) Amin/m Amin/m Amin/m 2,048/2,503 4,911/6,003 6,637/7,956 2,29/2,798 5,017/6,132 6,715/7,956 2,508/3,066 5,12/6,258 6,793/7,956 2,709/3,311 5,222/6,382 6,87/7,956 2,896/3,54 5,321/6,504 6,946/7,956 3,072/3,755 5,419/6,623 7,021/7,956 3,238/3,958 5,515/6,74 7,095/7,956 3,396/4,151 5,609/6,856 7,169/7,956 3,547/4,336 5,702/6,969 7,241/7,956 3,692/4,513 5,793/7,08 7,313/7,956 3,832/4,683 5,883/7,19 7,385/7,956 3,966/4,847 5,971/7,298...
- Página 12 NOTA Para determinar la superficie de la sala (A) cuando se utiliza para el cálculo del límite de carga de refrigerante, se aplicará lo siguiente. • El requisito de la segunda abertura puede cumplirse mediante falsos techos, conductos • La superficie de la sala (A) se definirá como la ventilación arreglos similares...
- Página 13 Tabla 1-2 Mc/kg Qv/m 1075 1173 12,00 10,00 8,00 6,00 4,00 2,00 0,00 Superficie mínima de la sala (Amin/m (a) Altura de instalación 1 (b) Altura de instalación 2 (c) Con circulación de aire incorporado para la altura de instalación 1 (d) Con circulación de aire incorporado para la altura de instalación 2 Figura 1-3...
- Página 14 Tabla 1-3 Mmáx/kg--(a)/(b)/(c)/(d) Mmáx/kg--(a)/(b)/(c)/(d) Mmáx/kg--(a)/(b)/(c)/(d) Amin/m Amin/m Amin/m 1,657/2,026/1,657/2,026 7,198/8,797/12/12 9,97/12/12/12 2,072/2,532/2,072/2,532 7,271/8,887/12/12 10,022/12/12/12 2,486/3,039/2,486/3,039 7,343/8,975/12/12 10,075/12/12/12 2,72/3,325/2,901/3,545 7,415/9,063/12/12 10,127/12/12/12 2,908/3,554/3,315/4,052 7,486/9,15/12/12 10,18/12/12/12 3,085/3,77/3,73/4,558 7,556/9,235/12/12 10,231/12/12/12 3,251/3,974/4,144/5,065 7,626/9,321/12/12 10,283/12/12/12 3,41/4,168/4,558/5,572 7,695/9,405/12/12 10,334/12/12/12 3,562/4,353/4,973/6,078 7,763/9,489/12/12 10,385/12/12/12 3,707/4,531/5,387/6,585 7,831/9,571/12/12 10,436/12/12/12 3,847/4,702/5,802/7,091 7,898/9,654/12/12 10,487/12/12/12 3,982/4,867/6,216/7,598 7,965/9,735/12/12...
- Página 15 Condición B. Con medida adicional NOTA Si el sistema está equipado con un dispositivo de corte de refrigerante de fábrica en la tubería principal de la unidad exterior y un dispositivo de alarma conectado a la unidad • El dispositivo de alarma se activará mediante la interior, pueden seguirse otras reglas relativas a la señal del sensor de fugas de refrigerante.
- Página 16 Para 18 kW (monofásica y trifásica) 12,00 10,00 8,00 6,00 4,00 2,00 0,00 Superficie mínima de la sala (Amin/m (a) Altura de instalación 1 (en la planta subterránea más baja y A < 14 m (b) Altura de instalación 2 (en la planta subterránea más baja y A < 14 m (c) En la planta subterránea más baja (A ≥...
- Página 17 Determine el límite de carga para el sistema de NOTA refrigeración como el menor de: • La carga máxima de refrigerante debe calcularse 1) La carga máxima de refrigerante (Mmáx) en el sistema para la estancia con la menor superficie de sala a partir de las limitaciones de superficie de la sala tanto en la planta subterránea más baja como en mencionada anteriormente.
- Página 18 Diagrama de flujo del sistema de instalación Compruebe si la superficie de la sala más pequeña cumple los requisitos Determine el tamaño de la sala y la configuración del sistema de refrigerante Calcule la cantidad total de carga de refrigerante (Mc) de acuerdo con la sección 5.8.1 Disminuya la longitud de ≤...
- Página 19 2. OPERACIONES NOTA 2.1 Rango de funcionamiento • Para proteger esta unidad, conecte la fuente de alimentación principal 12 horas antes de Utilice el sistema con las siguientes temperaturas para comenzar a operar esta unidad. garantizar un funcionamiento seguro y eficaz. El rango de funcionamiento del aire acondicionado se muestra en la Tabla 2-1.
- Página 20 NOTA 3. MANTENIMIENTO Y REPARACIÓN • El motor de la unidad exterior seguirá funcionando durante 40 segundos para eliminar el calor residual Cada sistema de refrigeración deberá someterse a un cuando la unidad interior reciba una orden de mantenimiento preventivo, de acuerdo con los requisitos apagado mientras calienta.
- Página 21 3.3 Servicio posventa y garantía 3.1 Mantenimiento después de que la unidad haya estado parada 3.3.1 Período de garantía durante un período prolongado Este producto contiene la tarjeta de garantía cumplimentada de tiempo por el agente durante la instalación. El cliente debe revisar la tarjeta de la garantía cumplimentada y conservarla Por ejemplo, a principios de verano o de invierno.
- Página 22 4. SOLUCIÓN DE PROBLEMAS 3.4 Ciclos de mantenimiento y sustitución más cortos 4.1 Problemas del aire acondicionado • Las fluctuaciones de temperatura y de humedad y sus causas están fuera de los rangos normales. Si se producen algunos de los siguientes fallos, detenga •...
- Página 23 4.2 Problemas y causas del mando a distancia Antes de solicitar el servicio de mantenimiento o de reparación, compruebe los siguientes puntos (consulte la tabla 4-2) Tabla 4-2 Síntomas Causas Solución Cuando se selecciona el modo Compruebe si el MODO indicado en automático, el aire acondicionado la pantalla es "AUTO".
- Página 24 4.3 Códigos de error: descripción general Si aparece un código de error en el controlador, póngase en contacto con el personal de instalación e infórmele del código de error, el modelo del dispositivo y el número de serie (puede encontrar la información en la placa de identificación de esta unidad). Tabla 4-3 Código de error de la unidad exterior Es necesario reiniciar Código...
- Página 25 Protección de alta corriente del bus de CC del compresor 1P32 1P33 La protección 1P32 se produce 3 veces en 100 minutos SÍ Protección contra alta tensión de CA Protección contra baja tensión de CA Protección de conexión BN de la fuente de alimentación, o falta la fase o está SÍ...
- Página 26 Tabla 4-5 Código de error del actuador del compresor Es necesario reiniciar Código de Descripción del error manualmente error 1L1E Sobrecorriente de hardware 1L11 Sobrecorriente de software 1L12 Protección contra sobrecorriente de software en los últimos 30 segundos 1L2E Protección de alta temperatura del módulo inversor 1L3E Error de baja tensión del bus 1L31...
- Página 27 4.4 Síntomas de fallo: problemas no Síntoma 4.3: unidad exterior relacionados con el aire • Cuando el tono del ruido de funcionamiento cambia, este ruido se debe al cambio de frecuencia. acondicionado Síntoma 5: sale polvo de la unidad Síntoma 1: el sistema no funciona •...
- Página 28 MANUAL DE INSTALACIÓN ADVERTENCIA 1. PRECAUCIONES • Si se daña el cable de alimentación, debe ser sustituido por el fabricante o su agente de servicio o • Asegúrese de que se cumplen todas las normativas por una persona con cualificación similar para evitar locales, nacionales e internacionales.
- Página 29 15) Nivel 16) Sierra metálica • Cuando el equipo de aire acondicionado se instale en una sala pequeña, tome las medidas 17) Distribuidor (manguera de carga: requisito especial R32) adecuadas para garantizar que la concentración 18) Bomba de vacío (manguera de carga: requisito especial de fugas de refrigerante que se produzca en la R32) sala, no supere el nivel crítico.
- Página 30 NOTA • Cuando la capacidad de arranque de las IDU es superior al 130% de la capacidad de la ODU, la velocidad del ventilador de las IDU se limita a una • Compruebe si falta algún accesorio de la figura velocidad baja.
- Página 31 PRECAUCIÓN Tabla 4 - 1 (unidad: mm) 18 kW Modelo • Instale la unidad exterior en un lugar donde el aire 1038 de descarga no esté bloqueado. 1073 • Si la unidad exterior se instala en un lugar expuesto con frecuencia a vientos fuertes, como la costa o el piso alto de un edificio, utilice un conducto o un protector contra el viento para garantizar el funcionamiento normal del ventilador.
- Página 32 4.2.2 Consideraciones de diseño 4.2 Selección y preparación de las tuberías de refrigerante NOTA 4.2.1 Requisitos de las tuberías de La cantidad de soldaduras necesarias debe refrigerante reducirse al mínimo. Debido a que las curvas provocan pérdidas de NOTA presión al transportar el refrigerante, cuantas menos curvas haya en el sistema, mejor.
- Página 33 4.2.4 Diferencia de longitud y altura permisible para las tuberías de refrigerante Tabla 4-3 Valores permitidos Tuberías ≤ 300 m (18 kW) L1+L2+L3+L4+L5+a+b+c+d+e+f Longitud total de las tuberías (real) ≤ 100 m (18 kW) Real L1+L2+ máx.(a,b) o Longitud de la tubería entre la unidad exterior y la unidad L1+L3+L4+máx(c,d) o interior más alejada...
- Página 34 El grosor de la tubería de refrigerante debe cumplir con la Las unidades interiores aguas abajo de L2 son N1 a N2, con una capacidad de 5,6 kW. Con referencia a la Tabla 4-6, el legislación en vigor. tamaño de la tubería de gas y de líquido de L2 es de Φ12,7 y Φ El grosor mínimo de la tubería para el R32 debe ajustarse a 6,35 respectivamente, y la unión de ramal B es FQZHN-01D.
- Página 35 Modo de conexión de salida lateral 5.3 Conexión de la tubería de refrigerante PRECAUCIÓN Tuberías del lado del Tenga cuidado de evitar el resto de componentes gas (suministradas cuando realice las conexiones de las tuberías. sobre el terreno) Tuberías del lado del aleaciones soldadura baja...
- Página 36 5.4 Detección de fugas 5.6 Prueba de estanqueidad Se deben utilizar detectores electrónicos de fugas para Prueba de estanqueidad al aire: se debe utilizar OFN. comprobar si hay fugas de aire en cada unión. Aumente la presión de la tubería de líquido y de la A y B indican las válvulas de retención de la ODU.
- Página 37 5.8.1 Cálculo de la carga adicional de PRECAUCIÓN refrigerante Utilice una bomba de vacío para realizar el proceso aspirado. utilice La carga adicional de refrigerante necesaria depende de refrigerante para descargar el aire. las longitudes y los diámetros de las tuberías de líquido exteriores e interiores así...
- Página 38 6. CABLEADO ELÉCTRICO Tabla 6-1 Área de sección transversal nominal 6.1 Requisitos del dispositivo de Corriente nominal del seguridad Cable para Cables flexibles aparato (A) cableado fijo 1. Seleccione los diámetros de cable (valor mínimo) ≤ 3 0,5 y 0,75 De 1 a 2,5 individualmente para cada unidad según la corriente De 1 a 2,5...
- Página 39 NOTA 6.2 Conexión del cable de alimentación Si al suministro eléctrico le falta la fase N o hay un NOTA fallo en la fase N, el dispositivo funcionará mal. Algún equipo eléctrico puede tener una fase invertida o una fase intermitente (como un No conecte la fuente de alimentación al bloque de generador).
- Página 40 • La disposición del cableado comprende el cableado de 6.3 Conexión del cableado de comunicación entre unidades interiores comunicación exteriores. Esto incluye las líneas de tierra y la capa blindada de las líneas de tierra de las unidades interiores en la línea de comunicación. Consulte a NOTA continuación la disposición del cableado de la unidad •...
- Página 41 Comunicación HyperLink (M1 M2) Cableado de comunicación L1+La+Ln ≤ 2000 m,Cableado de comunicación 2*0,75 mm Cable de alimentación Disyuntor Disyuntor Caja de distribución Caja de distribución Dispositivo de corte (n-1)# IDU n# IDU 1# IDU de refrigerante ··· M2 L N M2 L M2 L M2 L N...
- Página 42 Cableado de comunicación XYE, OA Controlador centralizado Medidor de potencia digital X Y E Sistema refrigerante 1# 3-(n-2)# IDU Dispositivo de corte IDU 1# IDU (n -1)# IDU n# de refrigerante Resistor Medidor de potencia digital X Y E Sistema refrigerante 2# 3-(n-2)# IDU Dispositivo de corte IDU 1#...
- Página 43 7. CONFIGURACIÓN 7.2.3 Modo de menú 7.1 Descripción general 1. 1. Pulse y mantenga pulsado el botón SW5 “MENÚ“ durante 5 segundos para entrar en el modo de menú, la pantalla digital mostrará “n1”. Este capítulo describe cómo se puede implementar la configuración del sistema una vez que se complete la 2.
- Página 44 Tabla 7-3 Menú de primer Menú de segundo Modo de menú Predeter- Descripción nivel nivel especificado minado Historial de errores Error de historial de limpieza Consultar la dirección de la unidad interior Versión del controlador (se muestra el compresor y el ventilador a su vez) Código SN Prueba de refrigeración Prueba de calefacción...
- Página 45 Predeter- Menú de Menú de Modo de menú Descripción primer nivel segundo nivel especificado minado Modo de limitación de potencia, corriente máxima = MCA * valor de ajuste √ Función meta no disponible Función meta disponible √ Unidad Celsius √ Unidad Fahrenheit Cierre de contacto seco efectivo √...
- Página 46 Predeter- Menú de Menú de Modo de menú Descripción minado primer nivel segundo nivel especificado Ajuste de la temperatura de evaporación (Ke0=-3) Ajuste de la temperatura de evaporación (Ke0=0) Ajuste de la temperatura de evaporación (Ke0=3) Ajuste de la temperatura de evaporación (Ke0=6) √...
- Página 47 7.2.4 Botón de control del sistema ARRIBA/ABAJO Antes de pulsar el botón ARRIBA o ABAJO, deje que el sistema funcione de forma estable durante más de una hora. Al pulsar el botón ARRIBA o ABAJO se mostrarán en orden los parámetros indicados en la siguiente tabla. Tabla 7-4 DISP.
- Página 48 [0] OFF [1] C1: Condensador [2] D1: Reservado Estado del intercambiador de calor [3] D2: Reservado [4] E1: Evaporador [5] F1: Reservado [6] F2: Reservado [0] No en modo especial [1] Retorno de aceite [2] Descongelar [3] Inicio Modo especial [4] Parada [5] Comprobación rápida [6] Autolimpieza...
- Página 49 8. PUESTA EN MARCHA 8.3 Lista de comprobación antes de la prueba de funcionamiento 8.1 Descripción general Una vez que se instale esta unidad, compruebe primero los Después de la instalación, y una vez definidos los ajustes siguientes puntos. Después de que se hayan completado de campo, el personal de instalación debe verificar la todas las comprobaciones siguientes, debe apagar la unidad.
- Página 50 8.4 Acerca de la prueba de Paso 5: Autocomprobación del número de IDUs funcionamiento En el estado de espera, el segundo dígito de la pantalla digital indica la dirección de la ODU, y los dígitos tercero a cuarto indican el número de IDUs (sólo los muestra la unidad Los siguientes procedimientos describen la prueba de maestra).
- Página 51 8.6 Rectificaciones después de Encendido que la prueba de funcionamiento Menú “n42” se complete con excepciones Establecer el número de IDUs en un sistema La prueba de funcionamiento se considera completa cuando no hay códigos de error en la interfaz del usuario Menú...
- Página 52 9.1 Información importante sobre el refrigerante usado Este producto contiene gas fluorado. Este gas NO Sala 3 Sala 1 Sala 2 PUEDE ser liberado al aire. Tipo de refrigerante: R32; Valor de GWP: 675; GWP = potencial de calentamiento global Tabla 9-1 Carga de fábrica Modelo...
- Página 53 11. DATOS TÉCNICOS 11.1 Diseño de componentes y circuitos de refrigerante 18 kW (monofásica) Válvula de cierre de líquido T5 GLQ2 EXVA Disipador de calor GLQ1 EXVC Válvula de cierre de GLQ3 Leyenda Nombres de las piezas Nº DXF1 Compresor Separador de aceite Presostato de alta presión Sensor de alta presión...
- Página 54 18 kW (trifásica) Válvula de cierre de EXVA líquido GLQ2 GLQ1 Válvula de EXVC cierre de GLQ3 Leyenda Nº Nombres de las piezas DXF1 Compresor Separador de aceite Presostato de alta presión Sensor de alta presión Válvula de retención Válvula de cuatro vías (ST1) Ventilador Intercambiador de calor Válvula de expansión electrónica (EEVA)
- Página 55 11.2 Rendimiento del ventilador Rendimiento del ventilador de la unidad de 18 kW 35 Pa 30 Pa 20 Pa 10 Pa 0 Pa 5500 (nominal) 4500 5000 5500 6000 6500 Flujo de aire(m Figura 11-9...
- Página 56 MV8M-180WV2N8 / MV8M-180WV2RN8 Modo de refrigeración: Requisitos de información para equipos de aire acondicionado aire-aire Modelo(s): MV8M-180WV2N8 / MV8M-180WV2RN8 Prueba de correspondencia de forma de las unidades interiores, conducto: 4×MIH45T2* Intercambiador de calor del lado exterior del equipo de aire acondicionado: aire...
- Página 57 MV8M-180WV2N8 / MV8M-180WV2RN8 Modo de calefacción: Requisitos de información para bombas de calor Modelo(s): MV8M-180WV2N8 / MV8M-180WV2RN8 Prueba de correspondencia de forma de las unidades interiores, conducto: 4×MIH45T2* Intercambiador de calor del lado exterior del equipo de aire acondicionado: aire Intercambiador de calor del lado interior del equipo de aire acondicionado: aire Si el calentador está...
