Circuito de paciente de rama sencilla (con válvula espiratoria)

Nota:
Algunos circuitos respiratorios incluyen colectores de agua que ya vienen conectados. De ser así, simplemente
compruebe que la conexión sea firme y que el tubo no tenga signos de daños, deformaciones ni obstrucciones.
Para conectar un circuito de rama sencilla con una válvula espiratoria (consulte la Figura 4-7):
Inspeccione los componentes del circuito de paciente por si presentan grietas u otros daños que
1.
puedan causar fugas. No use componentes dañados para montar el circuito de paciente.
Conecte el tubo de presión proximal al puerto de presión proximal del paciente situado en el respirador.
2.
Consulte la ilustración detallada en la Figura 4-8.
Manual del usuario

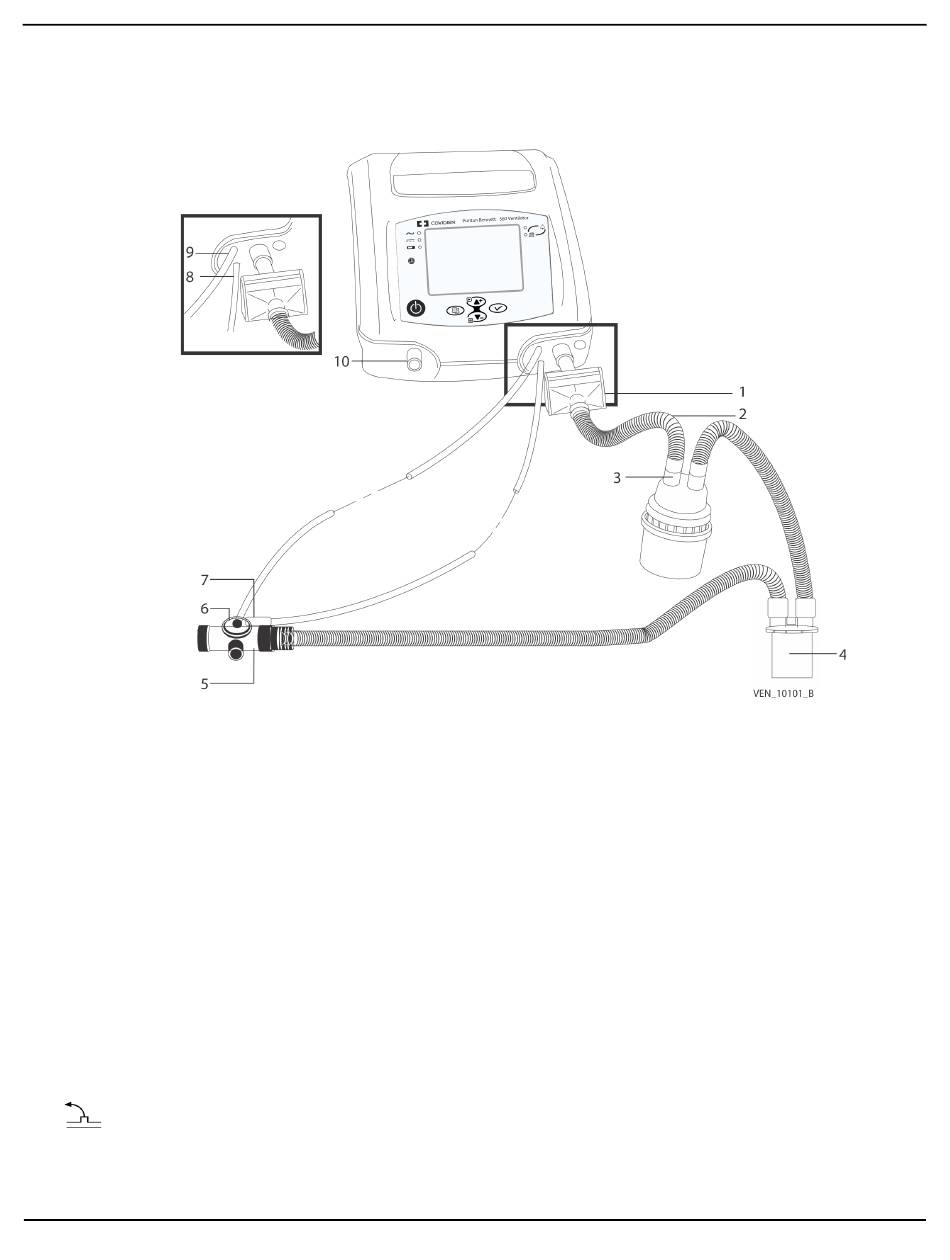

Figura 4-7. Circuito de paciente de rama sencilla con válvula espiratoria (incluidos los accesorios)
1 Filtro antibacteriano inspiratorio
2 Tubo de circuito corto
3 Humidificador (accesorio opcional)
4 Colector de agua
5 Válvula espiratoria
6 Tubos de la válvula espiratoria
7 Tubo de presión proximal
8 Puerto de presión proximal del paciente
9 Puerto de la válvula espiratoria
10 Puerto DESDE PACIENTE
Circuito de paciente
4-11
