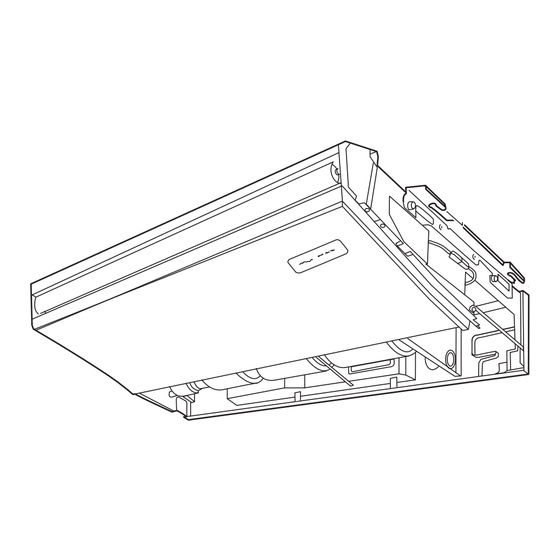

Air-Conditioners
PCH-GAK
PCH-GAKH
PC-GAK
PC-GAKD
INSTALLATION MANUAL
For safe and correct use, read this manual and the outdoor unit installation manual thoroughly before installing
the air-conditioner unit.
MANUAL DE INSTALACIÓN
Para un uso seguro y correcto, lea detalladamente este manual de instalación antes de montar la unidad de
aire acondicionado.
MANUAL DE INSTALAÇÃO
Para uma utilização segura e correcta, leia atentamente este manual e o manual de instalação da unidade exte-
rior antes de instalar o aparelho de ar condicionado.
РУКОВОДСТВО ПО УСТАНОВКЕ
Для обеспечения безопасной и надлежащей эксплуатации внимательно прочтите данное руководство и
руководство по установке наружного прибора перед установкой кондиционера.
FOR INSTALLER
PARA EL INSTALADOR
PARA O INSTALADOR
ДЛЯ УСТАНОВИТЕЛЯ
English
Español
Português
Русский

Publicidad

Tabla de contenido
loading

Manuales relacionados para Mitsubishi Electric Mr.SLIM PCH-GAK

Resumen de contenidos para Mitsubishi Electric Mr.SLIM PCH-GAK

  • Página 1 Air-Conditioners PCH-GAK PCH-GAKH PC-GAK PC-GAKD INSTALLATION MANUAL FOR INSTALLER English For safe and correct use, read this manual and the outdoor unit installation manual thoroughly before installing the air-conditioner unit. MANUAL DE INSTALACIÓN PARA EL INSTALADOR Español Para un uso seguro y correcto, lea detalladamente este manual de instalación antes de montar la unidad de aire acondicionado.

  • Página 2: Tabla De Contenido

    Contents 1. Safety precautions ..................2 5. Drainage piping work .................5 2. Installation location ..................3 6. Electrical work ...................6 3. Installing the indoor unit ................3 7. Test run ....................12 4. Installing the refrigerant piping ..............4 8. Troubleshooting ..................13 1. Safety precautions After installation work has been completed, explain the “Safety Precautions,” use, Before installing the unit, make sure you read all the “Safety precau- and maintenance of the unit to the customer according to the information in the tions”.

  • Página 3: Installation Location

    . Installation location 2.1. Outline dimensions (Indoor unit) (Fig. 2-1) (mm) Models PC-2, PCH-2 1000 Min. 270 Min. 300 Min. 500 Max. 250 PC-2.5, 3, 1310 Min. 270 Min. 300 Min. 500 Max. 250 PCH-2.5, 3 PC-4, PCH-4 1310 Min. 270 Min. 300 Min. 500 Max. 250 PC-5, 6, 1620 Min. 270 Min. 300 Min. 500 Max. 250 PCH-5, 6 Warning: Mount the indoor unit on a ceiling strong enough to withstand the weight of the unit. F Obstacle G Floor Fig. -1...

  • Página 4: Installing The Refrigerant Piping

    3. Installing the indoor unit 3..4. Indoor unit preparation (Fig. 3-4) 1. Install the suspending bolts. (Procure the W3/8 or M10 bolts locally.) Predetermine the length from the ceiling (1 within 100 mm). A Ceiling surface B Suspending bolt C Suspending bracket 2. Remove the intake grille. Fig. 3-4 Slide the intake grille holding knobs (at two locations) backward to open the intake grille. 3. Remove the side panel. Remove the side panel holding screws (one in each side, right and left) then slide the side panel forward for removal. 3.3. Installing the indoor unit Use a proper suspending method depending on the presence or absence of ceiling materials as follows. (Fig. 3-5) A In the presence of ceiling materials. B In the case of unit suspension (In the absence of ceiling materials) a Suspending bolt (To be locally procured) b Suspending bracket c Unit d Nut (To be locally procured) Fig. 3-5...

  • Página 5: Drainage Piping Work

    4. Installing the refrigerant piping 4.. Refrigerant piping 4..1. When using commercially available copper pipes: Installing procedures (Fig. 4-1) 1. Slide the supplied pipe cover 2 over the gas tubing until it is pressed against the sheet metal inside the unit. 2. Slide the provided pipe cover 3 over the liquid tubing until it is pressed against the sheet metal inside the unit. 3. Tighten the pipe covers 2 and 3 at the both ends (15 - 20 mm) with the sup- plied bands 4. See that stop valve on outdoor unit is fully shut (unit is shipped with valve shut). After all piping connections between indoor and outdoor unit have been completed. Test for gas leaks between the indoor unit and the preexisting tubes by running nitrogen through the stop valve’s service port on the outdoor unit.

  • Página 6: Electrical Work

    6. Electrical work 6.1. Indoor unit (Fig. 6-1) Wiring procedures 1. Remove the beam. 2. Remove the (two) tapping screws then remove the electric part cover. 3. Connect the electric wires securely to the corresponding terminals. 4. Replace the removed parts. 5. Tie the electric wires with the local wiring clamp located in the right side of the junction box. A Cover B Set screws C Beam D Wiring clamp E Power supply board F Control board G Wire service entrance H Terminal block for electric heater power supply (for only PCH models) I Terminal block for indoor and outdoor units connection J Terminal block for remote controller K Grounding cable connector...

  • Página 7: Remote Controller

    6. Electrical work 6.. Remote controller 6..1. For wired remote controller 1) Installing procedures (1) Select an installing position for the remote controller. (Fig. 6-2) The temperature sensors are located on both remote controller and indoor unit. ► Procure the following parts locally: Two piece switch box Thin copper conduit tube Lock nuts and bushings A Remote controller profile B Required clearances surrounding the remote controller C Installation pitch (2) Seal the service entrance for the remote controller cord with putty to prevent possible invasion of dew drops, water, cockroaches or worms. (Fig. 6-3) Fig. 6- A For installation in the switch box...

  • Página 8: Function Settings

    6. Electrical work 3) Setting (Fig. 6-6) 1 Insert batteries. 2 Press the SET button with something sharp at the end. blinks and Model No. is lighted. 3 Press the temp button to set the Model No. 4 Press the SET button with something sharp at the end. and Model No. are lighted for three seconds, then turned off. Indoor Unit Model Type A Model No. Cooling only Heat pump Fig. 6-6 4) Assigning a remote controller to each unit (Fig. 6-7) Each unit can be operated only by the assigned remote controller. Make sure each pair of an indoor unit PC board and a remote controller is as- signed to the same pair No.
  • Página 9 6. Electrical work ) For wireless remote controller (Fig. 6-) Changing the power voltage setting • Be sure to change the power voltage setting depending on the voltage used. 1 Go to the function select mode Press the button F twice continuously. (Start this operation from the status of remote controller display turned off.) is lighted and “00” blinks. Press the temp button C once to set “50”. Direct the wireless remote con- troller toward the receiver of the indoor unit and press the button A . 2 Setting the unit number Press the temp button C and D to set the unit number “00”. Direct the wireless remote controller toward the receiver of the indoor unit and press the button B . 3 Selecting a mode Enter 04 to change the power voltage setting using the C and D but- tons. Direct the wireless remote controller toward the receiver of the indoor unit and press the...

  • Página 10: System Control

    6. Electrical work 6.4. System control For a group control with MA remote controller (PAR-21MAA), the optional kit (MAC- 397IF-E) is necessary. Note: 1. Be sure the Auto Heating/Cooling Display Setting on the MA remote con- troller (PAR-21MAA) is set to OFF before use. • For information on how to set the Auto Heating/Cooling Display Setting, see the 8. Function Selection on the operation manual. 1 PAC indoor unit 4 MA remote controller (PAR-21MAA) • The actual operating status of the unit may differ from what is shown on 2 Interface unit (MAC-397IF-E) * PAR-20MAA cannot be used with this interface. the remote controller display. 3 Remote controller cord that came with the . A test run cannot be initiated using the test run switch on the MA remote MA remote controller controller (PAR-1MAA).
  • Página 11 6. Electrical work SW501 Table 1 SW No. Refrigerant address Comments Refrigerant Refrigerant address 0 address 8 Refrigerant Refrigerant address 1 address 9 Refrigerant Refrigerant address 2 address 10 Refrigerant Refrigerant address 3 address 11 No.1 No.2 These setting when connecting an MA remote controller No.3 (PAR-21MAA) Refrigerant Refrigerant No.4 address 4 address 12 Refrigerant Refrigerant address 5 address 13 Refrigerant Refrigerant address 6 address 14 Refrigerant Refrigerant...

  • Página 12: Test Run

    7. Test run 7.1. Before test run ► After completing installation and the wiring and piping of the indoor and ► Do not carry out this test on the control wiring (low voltage circuit) termi- outdoor units, check for refrigerant leakage, looseness in the power sup- nals. ply or control wiring, wrong polarity, and no disconnection of one phase in the supply. Warning: ►...

  • Página 13: Troubleshooting

    7. Test run • Refer to the following tables for details on the check codes. (Wireless remote controller) [Output pattern A] Beeper sounds Beep Beep Beep Beep Beep Beep Beep OPERATION · · · Repeated INDICATOR lamp blinking pattern Approx. 2.5 sec. 0.5 sec. 0.5 sec. 0.5 sec. Approx. 2.5 sec. 0.5 sec. 0.5 sec. 0.5 sec. Self-check starts (Start signal Number of blinks/beeps in pattern indicates the check Number of blinks/beeps in pattern indicates received) code in the following table (i.e., n=5 for “P5”) the check code in the following table [Output pattern A] Errors detected by indoor unit Wired remote Wireless remote controller controller Symptom Remark Beeper sounds/OPERATION...

  • Página 14: Medidas De Seguridad

    Contenido 1. Medidas de Seguridad ................14 5. Tubería de drenaje ..................17 2. Lugar en que se instalará ................15 6. Trabajo eléctrico ..................18 3. Instalación de la unidad interior ............... 15 7. Prueba de funcionamiento ..............24 4. Instalación de los tubos del refrigerante ..........16 8.

  • Página 15: Lugar En Que Se Instalará

    2. Lugar en que se instalará 2.1. Dimensiones exteriores (Unidad interior) (Fig. 2-1) (mm) Modelos PC-2, PCH-2 1000 Mín. 270 Mín. 300 Mín. 500 Máx. 250 PC-2.5, 3, 1310 Mín. 270 Mín. 300 Mín. 500 Máx. 250 PCH-2.5, 3 PC-4, PCH-4 1310 Mín. 270 Mín. 300 Mín. 500 Máx. 250 PC-5, 6, 1620 Mín.

  • Página 16: Instalación De Los Tubos Del Refrigerante

    3. Instalación de la unidad interior 3.2.4. Preparación de la unidad interior (Fig. 3-4) 1. Instale los pernos de suspensión. (Adquiera pernos W3/8 o M10) Determine la distancia que dejará hasta el techo (1 con un margen de 100 mm). A Superficie del techo B Perno de suspensión C Soporte de suspensión 2.

  • Página 17: Cuando Se Utilicen Tubos Convencionales De Cobre:

    4. Instalación de los tubos del refrigerante 4.2. Tubos de refrigerante 4.2.1. Cuando se utilicen tubos convencionales de cobre: Procedimientos de instalación (Fig. 4-1) 1. Ponga el tapón 2 que se adjunta sobre la tubería del gas hasta que presione contra la placa metálica que hay dentro de la unidad. 2. Ponga el tapón 3 que se adjunta sobre la tubería del líquido hasta que presio- ne contra la placa metálica que hay dentro de la unidad.

  • Página 18: Trabajo Eléctrico

    6. Trabajo eléctrico 6.1. Unidad interior (Fig. 6-1) Procedimientos de cableado 1. Retire la barra. 2. Extraiga los (dos) tornillos y saque la cubierta de la parte eléctrica. 3. Conecte firmemente los cables en sus correspondientes terminales. 4. Vuelva a poner las piezas previamente retiradas. 5.

  • Página 19: Control Remoto

    6. Trabajo eléctrico 6.2. Control remoto 6.2.1. Para el controlador remoto cableado 1) Procedimientos de instalación (1) Seleccione una posición adecuada para el control remoto. (Fig. 6-2) Hay sensores de temperatura tanto en el control remoto como en la unidad inte- rior. ► Tendrá que adquirir las siguientes piezas no suministradas con la unidad: Caja de interruptores para dos piezas Tubo conductor de cobre fino Tuercas y casquillos de seguridad...

  • Página 20: Ajuste De Funciones

    6. Trabajo eléctrico 3) Preparación inicial (Fig. 6-6) 1 Introduzca las pilas. 2 Pulse el botón SET con algún objeto puntiagudo. El mensaje parpadea y se resalta el número de modelo (Model No.). 3 Pulse el botón para seleccionar el número de modelo. 4 Pulse el botón SET con algún objeto puntiagudo. Los datos y el número de modelo se iluminan durante tres segundos y a continuación desaparecen.

  • Página 21: Ajuste De Funciones En El Controlador Remoto

    6. Trabajo eléctrico 2) Para controlador remoto inalámbrico (Fig. 6-9) Cambio del ajuste de voltaje de alimentación • Asegúrese de cambiar el ajuste de voltaje de alimentación de acuerdo al voltage que utilice. 1 Vaya al modo de selección de función Pulse el botón F dos veces seguidas. (Inicie el procedimiento con la pantalla de estado del controlador remoto detenida.) se enciende y “00”...
