Instrucciones de montaje RH../ER../GR..

4.4 Montaje e instrucciones de uso

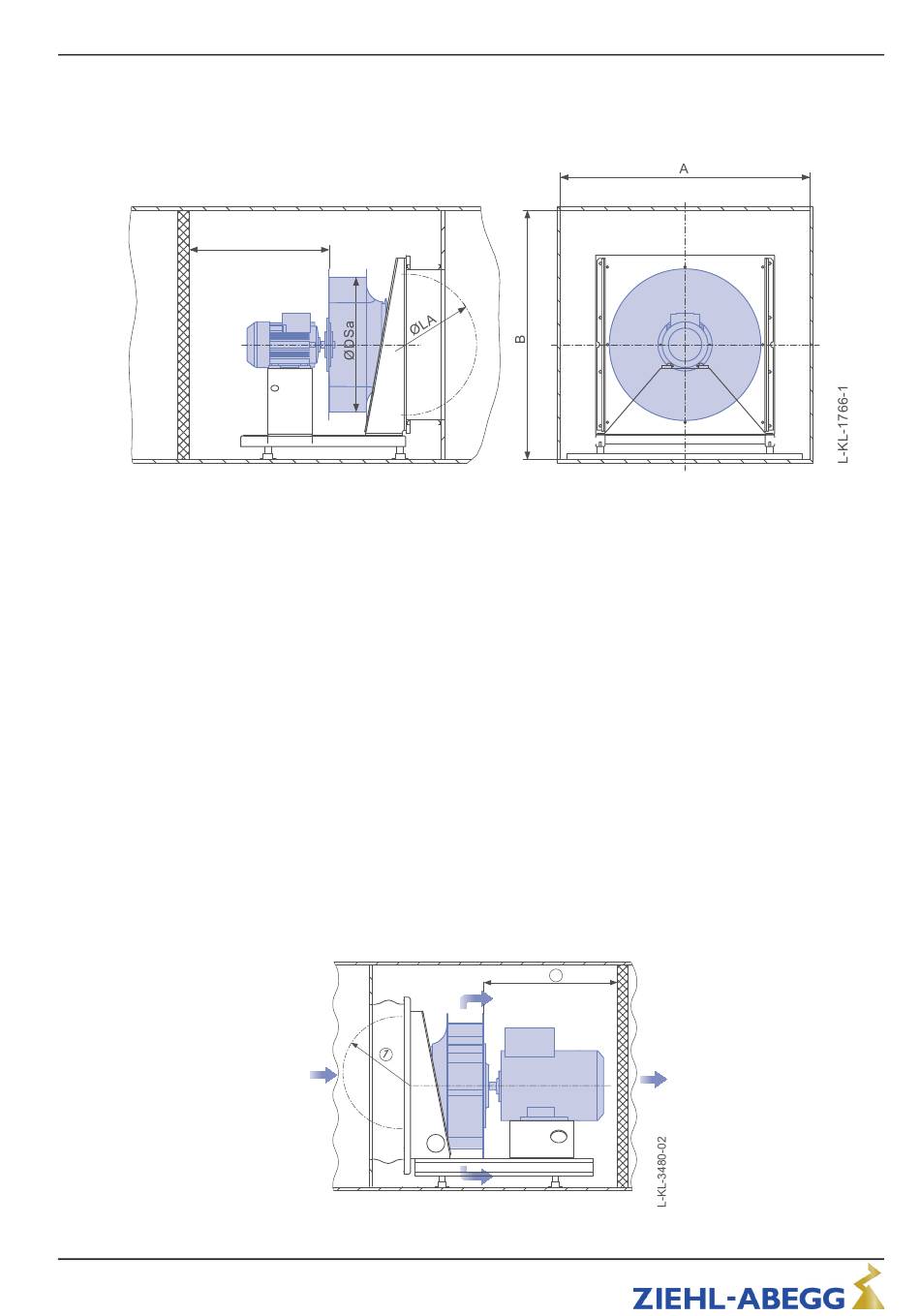

4.4.1 Distancias de montaje óptimas para ventiladores RH.. / ER.. /GR..
•
Diámetro de salida de palas: Ø DSa
•
Distancia por el lado de aspiración: LA ≥ 0,5 x DSa *
•
Distancia en el lado de presión: LD en caso de C/Cpro ≥ 1 x DSa, LD en caso de
ZAbluefin ≥ 0,8 x DSa
•
Separaciones entre paredes de la carcasa: A = 1,8 x DSa (A = B)
* Con flujo perturbado (p. ej. por codos, trampillas, etc. en el lado de aspiración): LA ≥
1xDSa

4.4.2 Indicaciones de montaje

Las siguientes indicaciones de montaje se basan en las experiencias en aplicaciones y
mediciones realizadas en nuestros bancos de prueba.
Es una guía general, pueden haber divergencias en su aparato debido a diferencias
constructivas.
•
El rendimiento depende de la distancia con respecto a los componentes en el lado de
aspiración "1" y de presión"2".
•
Lado de aspiración "1" ≥ 0,5 x DSA.
•
Óptimo en el lado de presión "2" ≥ 1,0 x DSA, mínimo absoluto "2" ≥ 0,7 x DSA
(excepción: registro de refrigeración o humidificador de aire detrás del ventilador).
