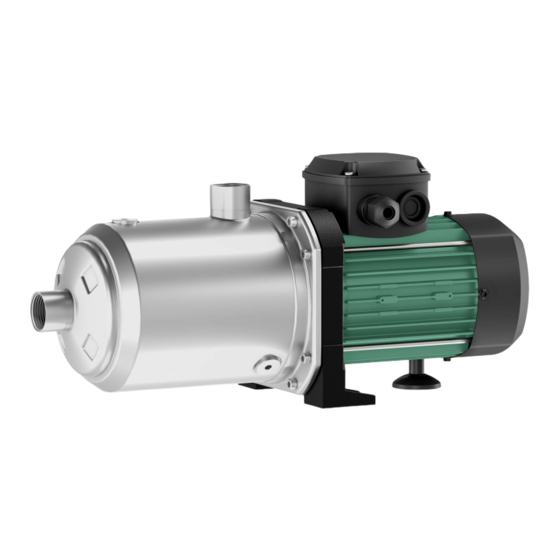

- Página 1 Pioneering for You Wilo-Medana CH1-LSP es Instrucciones de instalación y funcionamiento · 4263617 • Ed.01/08/2023...
- Página 3 Fig. 1 Fig. 2 Fig. 3a Fig. 3b...
- Página 4 Fig. 3c Fig. 4 Fig. 5...
- Página 5 Fig. 6 Fig. 7 Fig. 8...
- Página 7 Instalación................ 13 Conexión hidráulica ............ 15 Conexión eléctrica .............. 15 8 Puesta en marcha .............. 16 Relleno y desaireación............ 16 Arranque................ 17 9 Mantenimiento ................. 18 10 Averías, causas y solución ............ 18 11 Repuestos.................. 19 12 Eliminación ................ 19 Instrucciones de instalación y funcionamiento • Wilo-Medana CH1-LSP • Ed.01/08/2023...
- Página 8 Todos los derechos reservados. Sujeto a modificaciones Wilo se reserva el derecho de modificar los datos especificados anteriormente sin previo aviso y no asume ninguna responsabilidad en caso de imprecisiones técnicas y/u omisiones.
- Página 9 Instrucciones de instalación y funcionamiento • Wilo-Medana CH1-LSP • Ed.01/08/2023...
- Página 10 Capítulo 4 de las Instrucciones de instalación y funcionamiento. Asimismo, los va- lores límite indicados en el catálogo o la ficha técnica no deberán sobrepasarse por exceso ni por defecto. Instrucciones de instalación y funcionamiento • Wilo-Medana CH1-LSP • Ed.01/08/2023...
- Página 11 Material de la bomba: carcasa / conjunto hidráulico 6 = carcasa de la bomba en acero inoxidable 1.4301 / conjunto hidráulico de material compuesto Tipo de sellado E = EPDM V = FKM Instrucciones de instalación y funcionamiento • Wilo-Medana CH1-LSP • Ed.01/08/2023...
- Página 12 0,75 • Bomba centrífuga de alta presión multietapas Suministro • Instrucciones de instalación y funcionamiento de la bomba Accesorios Consulte el catálogo de Wilo para ver la lista de accesorios. Instrucciones de instalación y funcionamiento • Wilo-Medana CH1-LSP • Ed.01/08/2023...
- Página 13 Desembale la bomba y recicle o deseche el embalaje de forma respetuosa con el medioam- biente. Instalación Debe instalar la bomba en un lugar seco, bien ventilado y protegido de las heladas, sobre una superficie plana y rígida utilizando los tornillos adecuados. Instrucciones de instalación y funcionamiento • Wilo-Medana CH1-LSP • Ed.01/08/2023...
- Página 14 Asegúrese de que la bomba esté fijada a una superficie plana y rígida. ATENCIÓN Riesgo de cuerpos extraños en la bomba Asegúrese de que todos los tapones obturadores se hayan retirado de la carcasa de la bomba antes de la instalación. Instrucciones de instalación y funcionamiento • Wilo-Medana CH1-LSP • Ed.01/08/2023...
- Página 15 • Los motores trifásicos deben estar conectados a un sistema de protección autorizado. La intensidad nominal del ajuste debe coincidir con el valor indicado en la etiqueta del mo- tor. Instrucciones de instalación y funcionamiento • Wilo-Medana CH1-LSP • Ed.01/08/2023...
- Página 16 Cierre el tornillo de llenado una vez que el agua haya salido por la boca del tornillo (habien- do salido el aire) (pos. 4). Abra la válvula del lado de aspiración completamente (pos. 1). Abra la válvula del lado de impulsión (pos. 2). Instrucciones de instalación y funcionamiento • Wilo-Medana CH1-LSP • Ed.01/08/2023...
- Página 17 2 fases de la bomba en la caja de bornes. AVISO Los motores monofásicos están diseñados para funcionar en el sentido de giro correcto. Abra la válvula del lado de impulsión y detenga la bomba. Instrucciones de instalación y funcionamiento • Wilo-Medana CH1-LSP • Ed.01/08/2023...
- Página 18 Asegúrese de que el suministro eléctrico de la bomba esté desconectado y protegido frente a una reconexión no autorizada antes de realizar cualquier trabajo en el sistema eléctrico. Instrucciones de instalación y funcionamiento • Wilo-Medana CH1-LSP • Ed.01/08/2023...
- Página 19 Limpie la bomba La temperatura ambiente es demasiado elevada Proporcione refrigeración Si el fallo no se soluciona, póngase en contacto con el servicio técnico de Wilo. Repuestos Todos los repuestos se deben pedir directamente a través del servicio técnico de Wilo. Para evitar errores, indique siempre los datos incluidos en la placa de características de la bomba...
- Página 20 Respete la normativa local vigente. Para más información sobre la correcta eliminación, consulte a las autoridades locales, al vertedero más cercano o al distribuidor que le ven- dió el producto. Encontrará más información sobre el reciclaje en www.wilo-recy- cling.com. Sujeto a cambios sin previo aviso.
