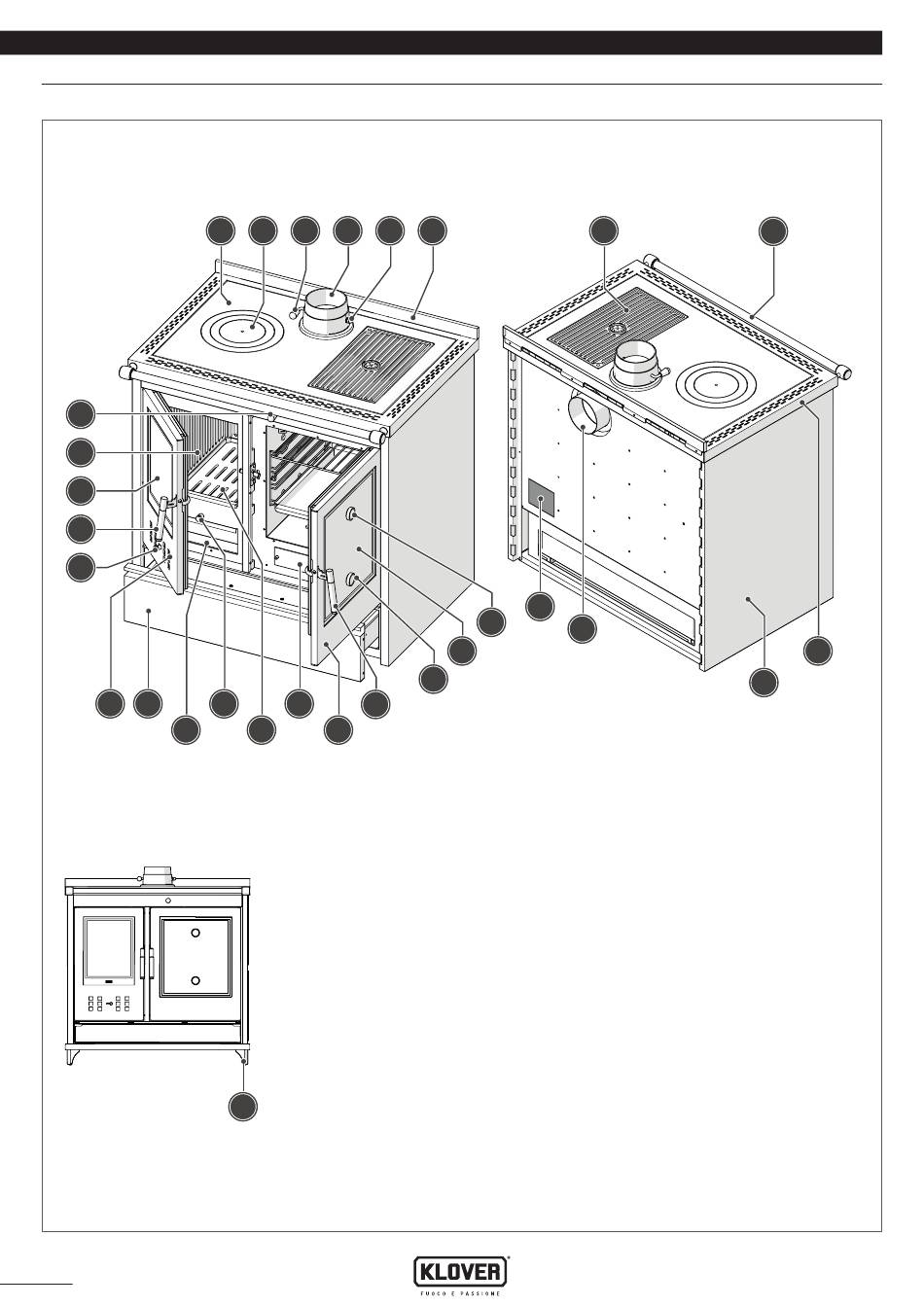

COMPONENTES PRINCIPALES

STAR 90
STAR 90 PLUS
STAR 90 INOX
1
28
27
26
25
24
23 22 20
21
STAR 90 CLASSIC
STAR 90 COUNTRY
6
2 3 4 5
18 16
19 17
1 Plancha radiante
2 Punto hogar
3 Manilla para la regulación del tiro
4 Salida de humos superior
5 Regulador de humos
6 Zócalo
7 Parrilla esmaltada para uso alimen-
tario
8 Pasamanos
9 Armazón portaplancha
10 Lateral
11 Salida de humos posterior (opcional)
12 Termómetro superior horno
13 Vidrio cerámico horno
14 Termómetro inferior horno
29
6
12
13
11
14
15
7
8
10
15 Tirador puerta horno
16 Puerta horno
17 Boca de inspección bajo el horno
18 Brasero de hierro fundido
19 Rejilla brasero
20 Cajón de la ceniza
21 Compartimento portaobjetos
22 Entrada aire de combustión
23 Regulación primaria aire de combus-
tión
24 Tirador puerta hogar
25 Vidrio cerámico hogar
26 Mamparos de hierro fundido
27 Regulador desviación de humos
interno
28 Patas (solo modelos «CLASSIC» y
«COUNTRY»)
