3. Coloque el muelle de presión y el taco de agarre
sobre la tuerca de cabeza hexagonal como se
muestra en la figura y rosque la tuerca mole-
teada M6.
4. Coloque la regla superior del tope con el espá-
rrago redondo dentro del orificio correspon-
diente de la regla inferior del tope.
5. Coloque el tornillo de cabeza hexagonal M8 x
30, desde la parte inferior, dentro de la regla
inferior del tope: el extremo roscado del tornillo
debe pasar a través del orificio alargado en la
regla superior del tope.
6. Coloque una arandela sobre el tornillo de
cabeza hexagonal M8 x 30 y rosque la tuerca
con botón en estrella M8.
7. Coloque la pieza del extremo en el perfil del
tope-guía y sujétela con los dos tornillos de
cabeza plana.
8. Coloque ambos tornillos de cabeza semi-esfé-
rica de cuello cuadrado a través de la placa
separadora como se muestra en la figura y des-
lícelos, con la aplaca separadora, dentro de la
ranura exterior del perfil del tope-guía.
9. Sujete el perfil del tope-guía a la regla superior
del tope con las dos tuercas moleteadas y aran-
delas.
10. Sujete la regla inferior del tope a una de las dos
barras de guía apretando la tuerca moleteada:
- barra guía corta
tes longitudinales
- barra guía corta
tes transversales / a inglete
Instalación del gancho para almacenaje de
accesorios
Cant.
Designación
2
Tornillo de sombrerete de
cabeza para llave hexagonal
M8 x 30
Tuerca hexagonal M8
4
1
Taco empujador de alimenta-
ción

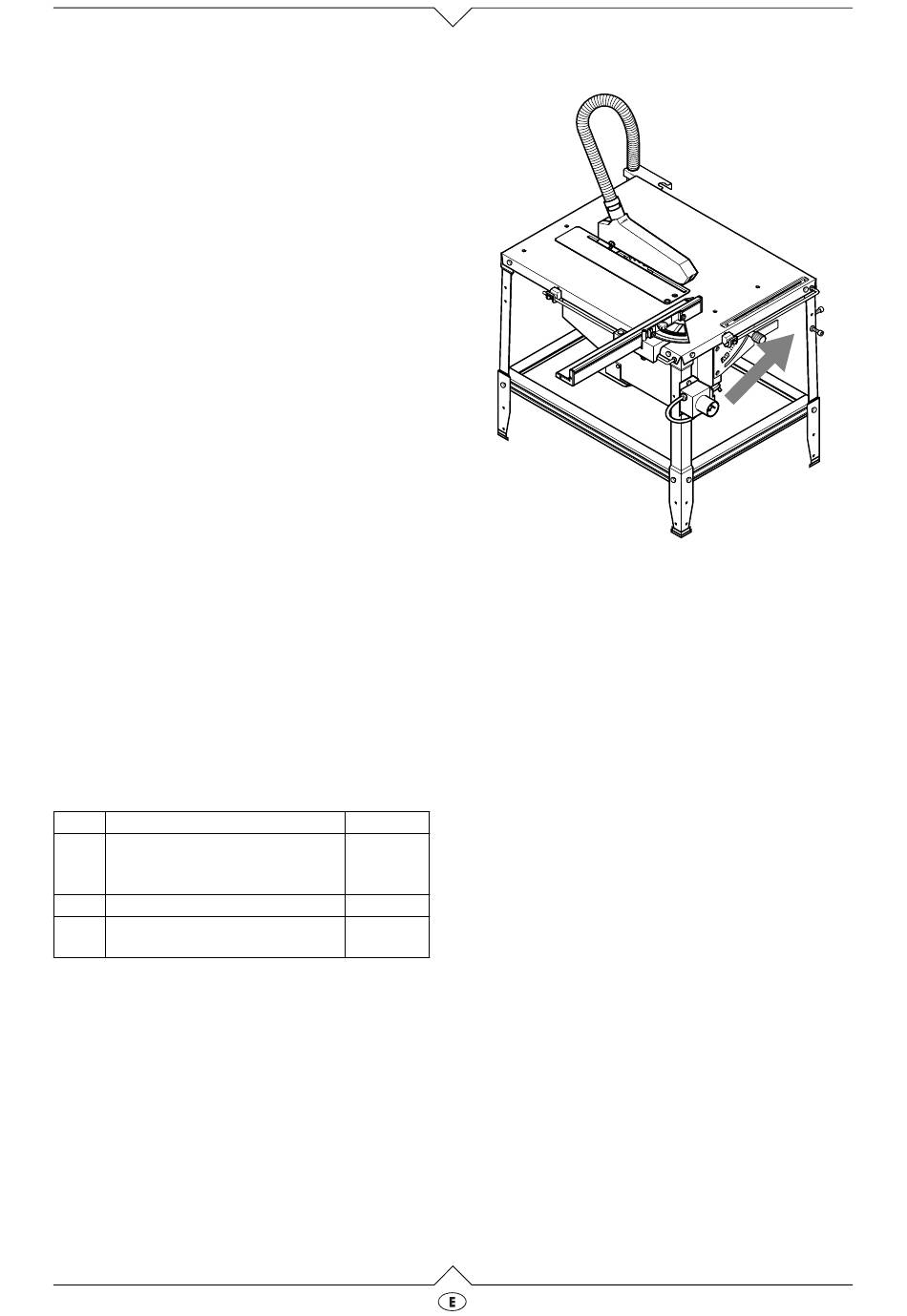

Como último paso del montaje, se colocan dos tor-
nillos de cabeza de sombrerete en la pata delantera
derecha, para colgar el taco empujador de alimen-
tación y el tope-guía cuando no se están usando:
1. Rosque una tuerca hexagonal aproximada-
mente 10 mm sobre cada uno de los tornillos de
sombrerete.
2. Coloque un tornillo de sombrerete en el orificio
en la parte frontal de la pata delantera derecha
y sujételo con otra tuerca hexagonal.
3. Sujete el otro tornillo de sombrerete de la misma
manera en el lado derecho de la pata delantera
derecha.
2.14
– tope-guía para cor-
– tope-guía para cor-
Elemento
5
4
100
Apriete de las conexiones atornilladas
· Compruebe las conexiones atornilladas de la
sierra. Apriete a mano las conexiones atornilla-
das en:
- las patas y riostras del soporte
- el soporte de sujeción de la unidad de
soporte del motor
Tensión de alimentación
B
¡Peligro! Tensión eléctrica
Use solamente en ambientes secos.
No utilice la unidad a menos que esté conec-
tada a una fuente de energía que cumpla los
requerimientos
„Características técnicas").
- esté equipada con un interruptor de
corriente diferencial de 30 mA.;
- los enchufes tengan tomas de tierra ade-
cuadas;
- los enchufes trifásicos tengan el conductor
del neutro.
Coloque el cable de alimentación de forma
que no impida el trabajo y no pueda resultar
dañado.
Proteja el cable contra el calor, los líquidos
agresivos y los bordes afilados.
Use solamente cable de goma de diámetro
suficiente.
No desenchufe nunca tirando del cable.
siguientes
(vea
también
TKHS 315 E
