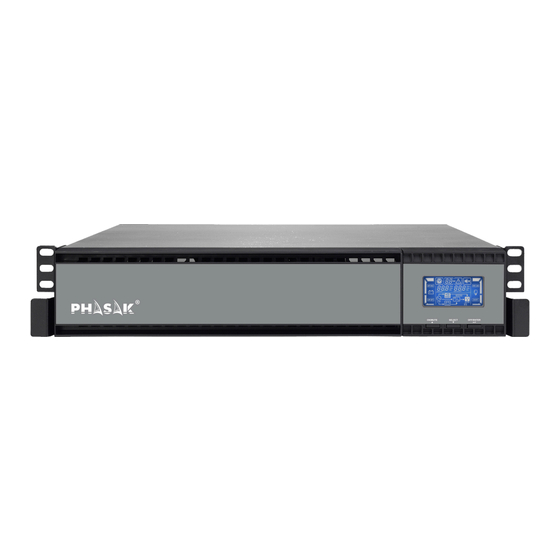

- Página 1 MANUAL Serie Rack Online PH 9310 · 1000 VA / PH 9315 · 1500 VA PH 9320 · 2000 VA / PH 9330 · 3000 VA www.phasak.com...
- Página 2 Botones de funcionamiento 3.2. Panel LCD 3.3. Alarma acústica 3.4. Indicación del display LCD 3.5. Configuración SAI 3.6. Descripción del modo operativo 3.7. Código de fallo 3.8. Indicadores de advertencia 4. Solución de problemas 5. Almacenamiento y mantenimiento 6. Especificaciones www.phasak.com...
- Página 3 • No desmonte el SAI bajo ningún concepto. NOTA: Antes de la instalación, por favor, compruebe la unidad. Asegúrese de que nada en el interior del embalaje esté dañado. Por favor, mantenga el embalaje original en un lugar seguro para un futuro uso. www.phasak.com...
- Página 4 2. Instalación y configuración www.phasak.com...
- Página 5 SAI. Inserte el CD suministrado en la unidad CD-Rom para instalar el software de control. Si no, siga los siguientes pasos para descargar el software de internet: 1. Introducción de la página web http://www.phasak.com/descargas 2. Haga clic en ViewPower y elija el sistema operativo (OS) para transferir el software a su PC.
- Página 6 2 tornillos que quitó en el paso 3. Paso 7 Coloque nuevamente el panel frontal. www.phasak.com...
- Página 7 Quite las cintas adhesivas. Conecte todos los Coloque las baterías sobre Cubra el otro lado terminales de las baterías uno de los laterales de la con la tapa del kit de tal como se muestra carcasa de plástico. baterías. en el gráfico. www.phasak.com...
- Página 8 • Cambia a modo bypass: Cuando la alimentación es normal, modo AC, pulse simultáneamente los botones ON/Mute y Select durante 5 segundos y el SAI entrará Botones en modo bypass. Esta función no será posible cuando el voltaje de entrada está ON/Mute + Select fuera un rango aceptable. www.phasak.com...
- Página 9 Información de carga Indica el nivel de carga: 0-25%, 26-50%, 51-75% y 76-100%. Indica sobrecarga. Indica un cortocircuito en la salida del SAI o en la carga conectada. Información de las salidas programables Indica que las tomas programables están funcionando www.phasak.com...
- Página 10 Sonido cada segundo Sobrecarga Dos sonidos cada segundo Avería Sonido continuado Modo bypass Sonido cada 10 segundos 3.4. Indicación del display LCD Abreviaciones Indicación del Display Significado Habilitado Deshabilitado Escape Fuerte pérdida Pérdida baja Batería Convertidor Ventilador Temperatura Carga batería www.phasak.com...
- Página 11 BAT 50: Frecuencia de salida a 50Hz BAT 60: Frecuencia de salida a 60Hz Si está en modo convertidor, puede elegir entre las siguientes frecuencias de salida: CF 50: Frecuencia de salida a 50Hz CF 60: Frecuencia de salida a 60Hz www.phasak.com 10 10...
- Página 12 230-264: El límite de alta tensión en el parámetro 3 es de 230Vac a 264Vac. (Por defecto 264VAC) LLS: By-pass límite de baja tensión. Modelos 200/208/220/230/240 VAC: 170-220: el límite de baja tensión en el parámetro 3 es de 170Vac a 220Vac. (Por defecto 170VAC) www.phasak.com...
- Página 13 Parámetro 3: Fija los límites del tiempo de autonomía para las tomas programables. 0-999: ajusta el tiempo de autonomía (durante el modo batería) de 0 a 999 minutos para las salidas programables conectadas a dispositivos no críticos. 00: Ajustes de salida www.phasak.com 12 12...
- Página 14 SAI entrará en modo bypass o se puede Modo Bypass configurar este modo bypass desde el panel frontal. Cada 10 segundos, el SAI emite una alarma. Cuando el SAI se apaga, no alimenta la salida, pero también Modo Espera carga la batería. www.phasak.com...
- Página 15 Conexión no correcta Sonido cada segundo Sonido cada segundo EPO activado Error de ventilación Sonido cada segundo Sobrecalentamiento Sonido cada segundo Sonido cada segundo Error de carga de batería Bypass fuera de rango Sonido cada segundo de voltaje www.phasak.com 14 14...
- Página 16 El SAI se ha apagado Comprobar el cableado y si los parpadea en el display LCD automáticamente, como resultado de dispositivos conectados a la salida y la alarma suena continuamente. corto circuito a la salida del SAI. del SAI están en cortocircuito. www.phasak.com...
- Página 17 El icono y el aviso parpadean El voltaje de la batería es demasiado Póngase en contacto con su servicio en el display LCD y la alarma suena alto o el cargador falla. asistencia. cada segundo www.phasak.com 16 16...
- Página 18 Durante el almacenamiento, recargue la batería de acuerdo con el siguiente cuadro: Temperatura almacenaje Frecuencia de recarga Duración de la carga -25°C - 40°C Cada 3 meses 1-2 horas 40°C - 45°C Cada 2 meses 1-2 horas www.phasak.com...
- Página 19 SNMP Opcional Power management from SNMP manager and web browser * Reducir la capacidad del SAI al 60% en la explotación de un convertidor de frecuencia y el 80% cuando el voltaje de salida se ha fijado en 200/208VAC. www.phasak.com...
