Instalação
Conexão da unidade
ADVERTÊNCIA
• Para evitar o risco de acidente e a
violação em potencial das leis aplicáveis,
nenhuma visualização de vídeo nos
a s s e n t o s d i a n t e i r o s d e v e o c o r r e r
e n q u a n t o o v e í c u l o e s t i v e r s e n d o
conduzido.
• E m a l g u n s p a í s e s o u e s t a d o s , a
visualização de imagens em um display
dentro de um veículo, até mesmo
por outras pessoas que não sejam o
motorista, pode ser ilegal. Em tais locais
onde essas regulamentações se aplicam,
elas devem ser obedecidas.
ADVERTÊNCIA
O C O N D U T O R V E R D E - C L A R O , N O
CONECTOR DE ALIMENTAÇÃO, FOI
DESENVOLVIDO PARA DETECTAR O
STATUS ESTACIONADO E DEVE SER
ACOPLADO À FONTE DE ALIMENTAÇÃO
AO LADO DO BOTÃO DO FREIO DE MÃO.
A CONEXÃO OU O USO INADEQUADO
DESSE CONDUTOR PODE VIOLAR A
REGRA APLICÁVEL E CAUSAR SÉRIOS
ACIDENTES OU DANOS.
CUIDADO
• A PIONEER não recomenda que você
instale nem faça qualquer reparo no
display. A instalação ou o reparo do
produto pode expor você a riscos de
choque elétrico, entre outros.
R e c o r r a à e q u i p e d e m a n u t e n ç ã o
autorizada da Pioneer para a instalação
e o reparo do display.
• Proteja toda a fiação com presilhas para
cabos ou fita elétrica. Não permita que
fios desencapados fiquem expostos.
• Não perfure o compartimento do motor
para conectar o cabo amarelo do display
à bateria do veículo. A vibração do motor
pode eventualmente fazer com que o
isolamento acabe no ponto em que o fio
passa do compartimento do passageiro
para o compartimento do motor. Muito
cuidado ao proteger o fio nesse ponto.
• É extremamente perigoso permitir que
o condutor do microfone seja enrolado
em torno da coluna de direção ou da
marcha. Certifique-se de instalar a
unidade de maneira que ela não obstrua
a condução.
• Certifique-se de que os cabos não
entrem em contato com peças do veículo
que se movimentam, como câmbio, freio
de mão ou mecanismo de deslizamento
do assento.
• Não encurte os cabos. Se fizer isso, o
circuito de proteção poderá falhar.
ADVERTÊNCIA
• Utilize alto-falantes com mais de 50 W
(valor de saída) e entre 4 Ω a 8 Ω (valor
de impedância). Não utilize alto-falantes
de 1 Ω a 3 Ω nesta unidade.

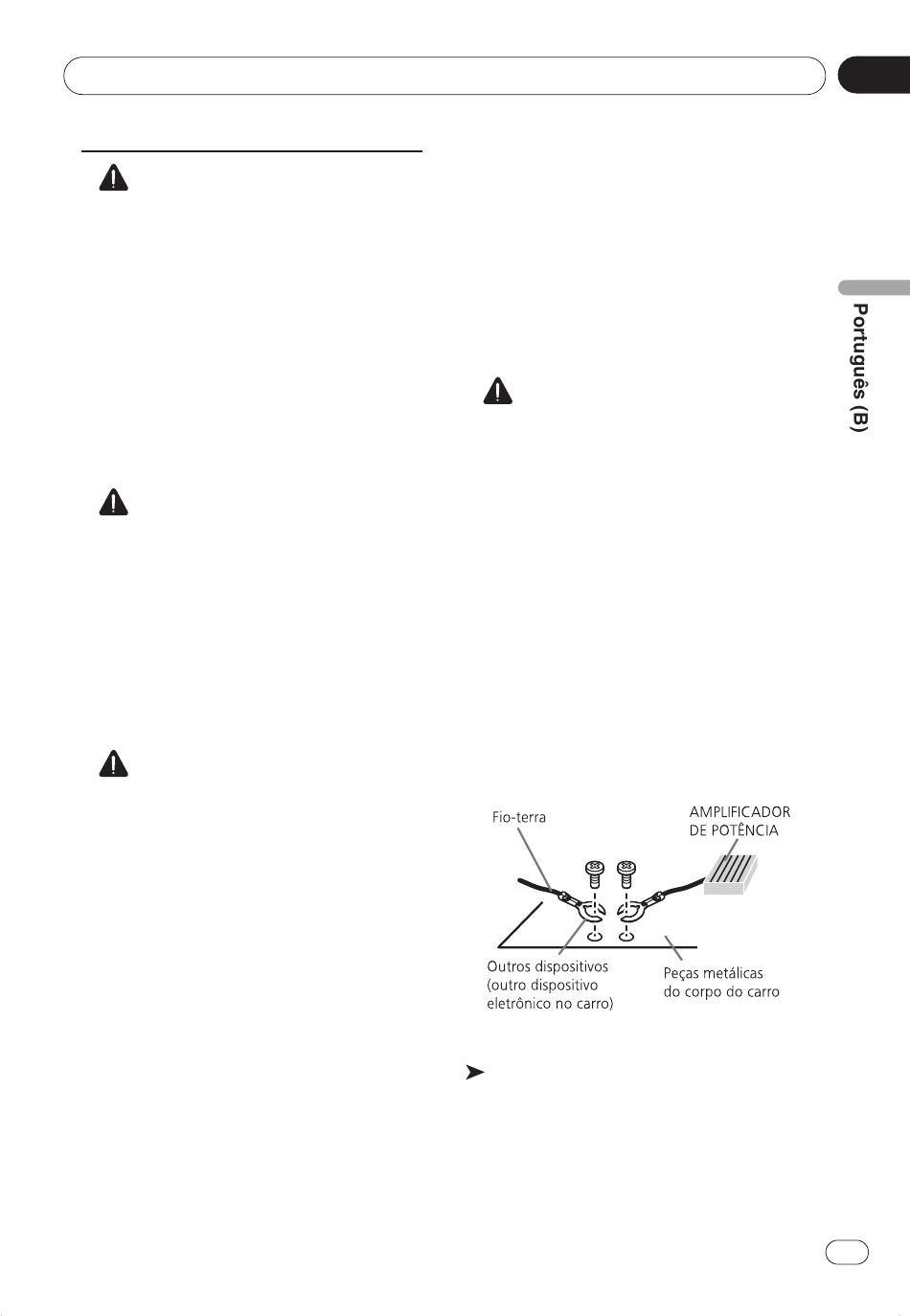

• O cabo preto é o terra. Ao instalar esta
unidade ou amplificador de potência
(vendido separadamente), conecte
primeiro o fio-terra. Certifique-se de que
o fio-terra seja corretamente conectado
às peças metálicas do corpo do carro.
O fio-terra do amplificador de potência
e o desta unidade ou de qualquer outro
dispositivo devem ser conectados ao
carro separadamente com parafusos
diferentes. Se o parafuso do fio-terra
ficar solto ou cair, isso poderá causar
i n c ê n d i o , g e r a ç ã o d e f u m a ç a o u
problemas de funcionamento.
*1
Não fornecido para esta unidade.
*1
Importante
• Esta unidade não pode ser instalada
em um veículo sem uma posição ACC
(Acessório) na chave de ignição.
Seção
04
63
Pt
