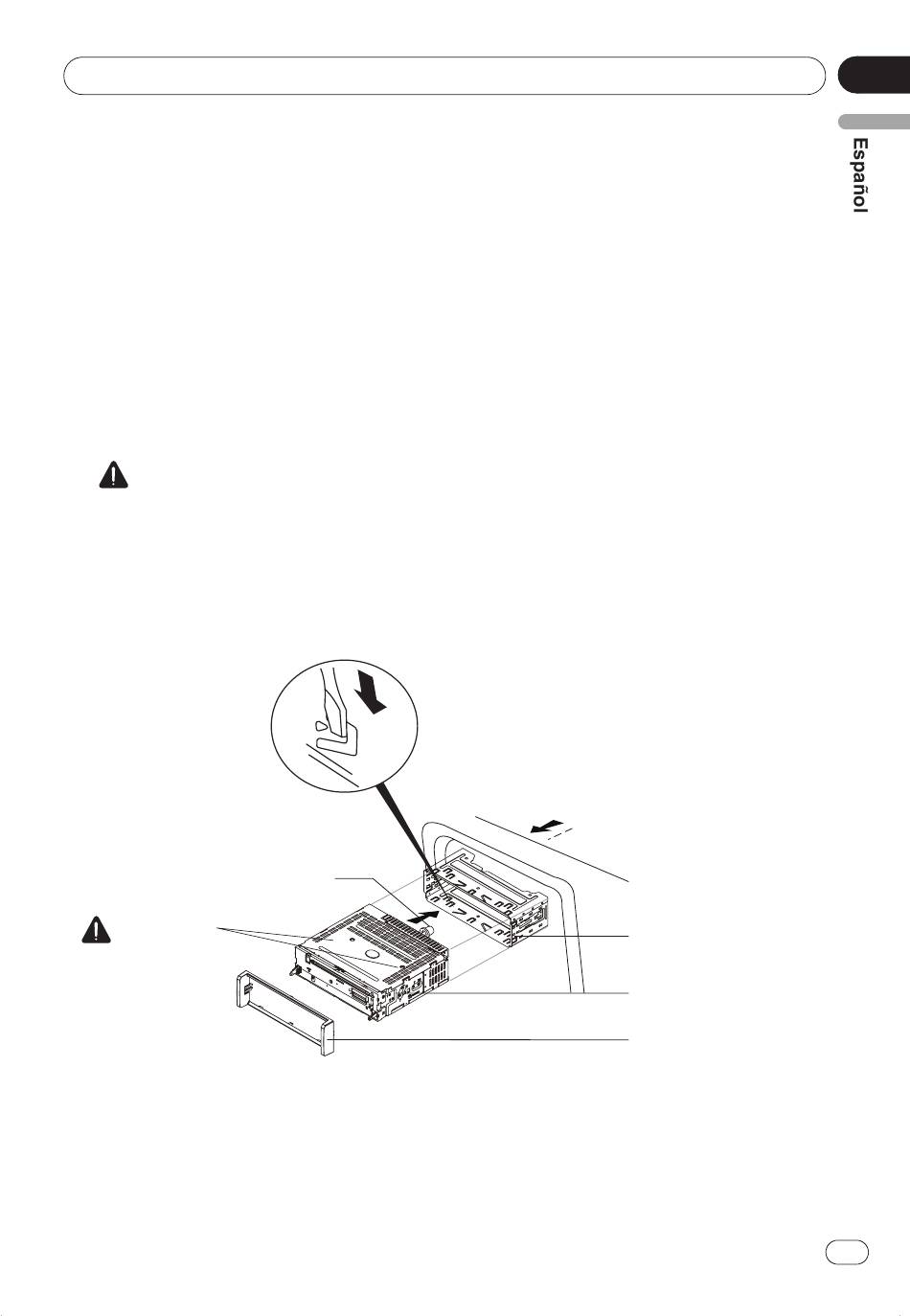

Instalación
E s t a u n i d a d p u e d e i n s t a l a r s e e n
cualquier salpicadero provisto de una
apertura adecuada de 183 mm (An) x
53 mm (Al), tal y como se indica arriba.
El salpicadero debería tener un grosor de
4,75 mm - 5,56 mm para poder albergar
la unidad.
3 Ubique la serie de pestañas de sujeción
a lo largo de la parte superior, inferior
y lateral del manguito de montaje.
Con el manguito totalmente insertado
en la apertura del salpicadero, doble
hacia afuera tantas pestañas como sea
necesario para fijar de forma segura
el manguito al salpicadero (consulte la
página 29).
PRECAUCIÓN
P a r a q u e e l r e p r o d u c t o r d e D V D
funcione correctamente, el chasis debe
estar montado a unos 30° de la línea
horizontal. Asegúrese de que la unidad
está montada dentro de estos límites.
4 C o l o q u e l a u n i d a d d e l a n t e d e l a
Destornillador
Almohadilla de goma del
perno de montaje
Tornillos
de transporte
Si no se retiran
los tornillos de
transporte, la
disquetera no
funcionará correctamente.
Realice la instalación tras haber
retirado los tornillos de transporte.
Nota
Fije la placa de revestimiento en la dirección correcta; el lado superior es más grueso que el
inferior.
apertura del salpicadero de manera
que el cableado pueda llevarse hasta el
manguito de montaje. Siga atentamente
el diagrama de cableado y compruebe
que todas las conexiones sean seguras
y estén aisladas con tuercas o cinta
eléctrica. Tras completar las conexiones
del cableado, encienda la unidad para
confirmar que funciona (el vehículo
debe estar arrancado). Si la unidad
no funciona, vuelva a revisar todo el
cableado hasta corregir el problema.
5 Asegúrese de que la radio está en
la parte superior del lado derecho y
deslícela con cuidado en el interior del
manguito de montaje hasta que quede
bien encajada y con los clips de muelle
encajados en su lugar.
Se logra un rendimiento óptimo si la
unidad se instala en un ángulo inferior a
20°.
6 Fije la parte trasera de la unidad a la
carrocería del automóvil utilizando el
perno de montaje y la almohadilla de
goma.
Manguito de montaje
Parte trasera de la unidad
Placa de revestimiento
Sección
04
29
Es
