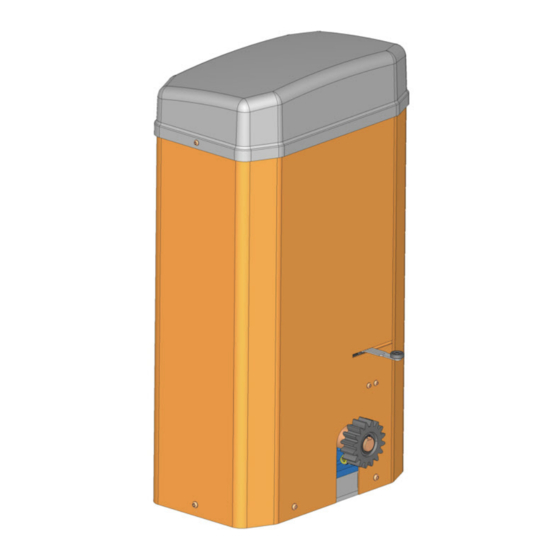

- Página 1 MANUAL TÉCNICO DE INSTALACIÓN MOTOR PARA PUERTAS CORREDERAS AT5000T Atención! Antes de efectuar la instalación, leer atentamente el presente manual, que es parte integrante de este producto. Versión. 1.0...
- Página 2 ÍNDICE Composición embalaje ................2 Prospecto general ..................3 Datos Técnicos.....................3 Dimensiones....................4 Conexiones y secciones de cables .............4 Consideraciones para la instalación ............5 Modalidad de instalación ................6-7 Inconvenientes : causas y soluciones............8 Advertencias para la seguridad ..............11 CONTENIDO EMBALAJE 1- Motorreductor para correderas 1- Kit Placas de Final de Carrera 1- Llaves de desbloqueo...
- Página 3 PROSPECTO GENERAL. Instalación óptima. 1- Motor 5- Fotocélula interna 2- Fotocélula externa 6- Cremallera 3- Indicador luminoso intermitente 7- Selector de llave 4- Antena 8- Emisor 9- Central electrónica DATOS TÉCNICOS 380V/230V -Trifásico 4000Kg - 380VCon cuadro trifásico Peso máximo por hoja 5000kg - 230V Con cuadro inverter 230 /380Vac Alimentación del Motor...
- Página 4 DIMENSIONES CONEXIONES Y SECCIONES DE CABLES. CENTRAL ELECTRÓNICA MOTOR 4X1,5mm2 + 6X0,75 2X0,75mm2 RX Fotocélula TX Fotocélula 4X0,75mm2 2X0,75mm2 4X0,75mm2 4X1,5mm2 Alimentación Trifásica...
- Página 5 CONSIDERACIONES PARA LA INSTALACIÓN ATENCIÓN! MOTORREDUCTOR SIN FRICCIÓN MECÁNICAS. AJUSTE EL SISTEMA CON LA INSTALACIÓN DE SISTEMAS DE SEGURIDAD. Ÿ Las operaciones de instalación y ensayo deben ser efectuadas únicamente por personal cualificado para garantizar un funcionamiento correcto y seguro de la cancela automática.
- Página 6 MODALIDAD DE INSTALACIÓN Predisponer una funda eléctrica en correspondencia con el agujero. Ÿ Doblar las zancas de manera Fig. 1 Zancas apropiada. Ÿ Crear una excavación a tierra de medida adecuada. Ÿ Pasar las fundas de los cables por los orificios. Agujeros de Ÿ...
- Página 7 Fijar firmemente la cremallera en la cancela, dejando una distancia 2-3mm de 2 a 3 mm. desde el piñón del motor (Fig.3). Fig. 3 Procedimiento de desbloqueo. 1. Abrir la tapa frontal. (Fig. 4) 2. Insertar la llave hexagonal suministrada 3.
- Página 8 Modificar el valor con el potenciómetro FUERZA La cancela arranca, pero La fuerza del o de los se detiene. motores es insuficiente. ubicado en la central. Nota - Si el inconveniente aún persiste, contactar con el servicio técnico de APRIMATIC.
- Página 9 NOTAS...
- Página 10 NOTAS...
- Página 11 ADVERTENCIAS PARA LA SEGURIDAD Las presentes advertencias constituyen una parte integrante y esencial del producto y deben ser remitidas al usuario. Leerlas atentamente, ya que brindan importantes indicaciones relativas a la instalación, al uso y al mantenimiento. Es necesario conservar el presente módulo y transmitirlo a los nuevos manipuladores del equipo .
