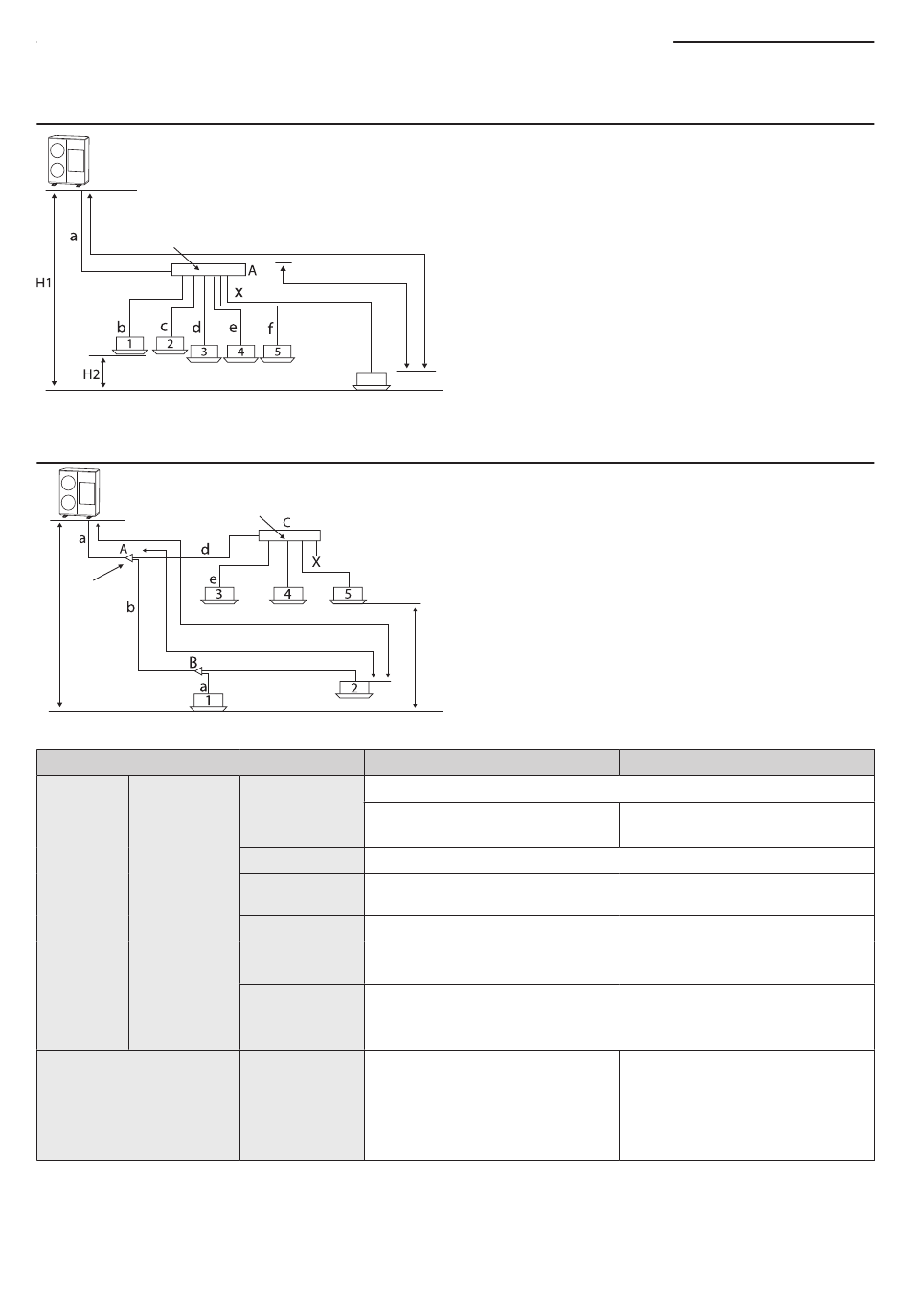

Instalación del tubo de refrigerante
Conexión mediante derivación de cabezal
Unidad exterior
Derivación de cabezal
Conexión mediante derivación en Y/derivación de cabezal
Unidad exterior
Derivación de cabezal
Derivación en Y
H1
Unidad interior
Clasificación
Longitud
Unidad
máxima
exterior ~
permitida
Unidades
del tubo
interiores
Unidad
Altura
exterior ~
máxima
Unidades
permitida
interiores
Longitud máxima
permitida después de la
derivación en Y
※ Cuando la longitud equivalente entre una unidad exterior y la unidad interior más lejana supera los
90 m, deberá actualizar un paso el tubo de baja presión del tubo principal.
Nota 1) Cuando la unidad interior se sitúa a un nivel superior al de la unidad exterior, la diferencia de
altura permitida es de 40 m, pero cuando la unidad interior se encuentra a un nivel inferior al de
la unidad exterior, la diferencia de altura permitida es de 50 m.
30
g
Unidad interior
g
f
c
H2
Conexión de derivación en Y
La distancia entre la unidad exterior y la unidad interior más lejana ≤ 150 m
Longitud real
Ej.) 8 unidades interiores
A+b+c+d+e+f+g+p ≤ 150 m
Longitud equivalente La distancia entre la unidad exterior y la unidad interior más lejana ≤ 175 m
Longitud del
Conviene que la longitud del tubo principal (a) desde la unidad
tubo principal
exterior a la primera derivación en Y sea de menos de 110 m.
Longitud total La suma de la longitud total de los tubos debería ser menos de 300 m.
H1: La diferencia de altura entre una unidad exterior y una unidad
Altura
interior < 50/40 m
H2: La diferencia de altura entre las unidades interiores es ≤ 50 m
Altura
Pero cuando se instalan unidades interiores de montaje en pared
(AM****NQD**, AM****NV***), H2 es de 15 m o menos.
La distancia entre la primera
derivación en Y y la unidad interior
más lejana es ≤ 40 m
Longitud real
Ej.) 8 unidades interiores
B+c+d+e+f+g+p ≤ 40 m
Conexión de derivación en Y/kit VEE
Ej.) 6 unidades interiores
a+b+c+d+j ≤ 150 m
Nota1)
La longitud permitida entre el
kit VEE y una unidad interior es
≤ 20 m
Ej.) h, l, j ≤ 20 m
