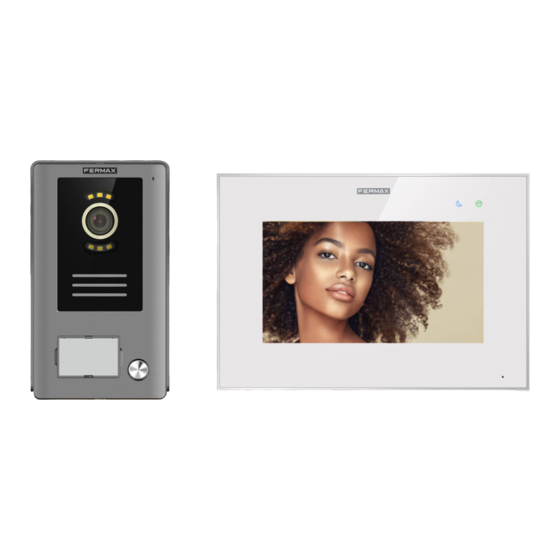

KIT WAY-FI PLUS
MANUAL AVANZADO DE INSTALACIÓN

Publicidad

loading

Resumen de contenidos para Fermax Way-Fi Plus

  • Página 1 KIT WAY-FI PLUS MANUAL AVANZADO DE INSTALACIÓN...
  • Página 2 Publicación técnica de carácter informativo editada por FERMAX ELECTRONICA S.A.U. FERMAX ELECTRONICA, en su política de mejora constante, se reserva el derecho a modificar el contenido de este documento así como las características de los productos que en él se refieren en cualquier momento y sin previo aviso.
  • Página 3 4 NAVEGACIÓN DE LA APP 4.1 LLAMADAS 4.2 NAVEGACIÓN POR LA APP 5 INTEGRACIÓN CON GOOGLE HOME Y ALEXA 5.1 ASOCIACIÓN DE WAY-FI PLUS BY FERMAX CON GOOGLE HOME 5.2 ASOCIACIÓN DE WAY-FI PLUS BY FERMAX CON ALEXA KIT WAY-FI PLUS...
  • Página 4 • Cámara gran angular (122ºH, 63ºV). • Cámara CMOS 2M alta sensibilidad. 1.3 FUENTE DE ALIMENTACIÓN • Entrada de CA universal (100-240 V CA 50/60 Hz) • Admite protección contra sobrecorriente y cortocircuitos • Montaje en rail DIN KIT WAY-FI PLUS...
  • Página 5 LED morado cuando la función DND está activada Indicador de llamada perdida LED verde cuando hay nuevas imágenes / vídeos Conector Interfaz para el bus, timbre y F1 Reproduce la voz de los visitantes y los tonos de Altavoz llamada KIT WAY-FI PLUS...
  • Página 6 RGPD (UE) 2016/679. La legislación actual en materia de protección de datos personales en países de la UE exige que se coloque una etiqueta en la placa de calle, si se está utilizando la captura de imágenes. Esto ocurre cuando el monitor del kit ha activado esta KIT WAY-FI PLUS...
  • Página 7 No conecte el abrepuertas con un voltaje de funcionamiento diferente a 12 Vdc o superior a 250mA. Abrepuertas recomendado: REF: F29588 Nota: Máximo de 2 placas de calle, 1 monitor maestro + 5 monitores esclavos, 1 pulsador de timbre. KIT WAY-FI PLUS...
  • Página 8 Las cámaras que se conectan por cable van conectadas al router en las salidas de ethernet. Las cámaras que se conectan por Wi-Fi van emparejadas a través de la aplicación móvil. WAY-FI PLUS by FERMAX. 2.5 TABLA DE DISTANCIAS SEGÚN EL TIPO DE CABLE Última placa -...
  • Página 9 3. Existen dos tipos de configuración del abrepuertas: Tipo 1: Tipo 2: Alimentar para desbloquear Quitar alimentación para desbloquear 1 2 3 1 2 3 S- NO/NC COM NO/NC FUENTE DE FUENTE DE ALIMENTACIÓN ALIMENTACIÓN 2.7 INSTALACIÓN 2.7.1 Monitor interior KIT WAY-FI PLUS...
  • Página 10 3) Saque el cable y conecte el sistema de acuerdo con el esquema de cableado (Apdo. 2.4 Esquema de cableado). 4) Fije la placa de calle sobre la visera antilluvia con el tornillo antivandálico. 2.7.3 Alimentador del sistema PARED KIT WAY-FI PLUS...
  • Página 11 Puerta automática de 2 hilos / Pulsador de salida 2 hilos Iluminación LED para visión nocturna Temperatura operativa A-20 ~ +55ºC Peso (g) 375 g (con visera) Dimensiones (mm) 94(An) x 162(Al) x 26(Pr) (con cubierta antilluvia) KIT WAY-FI PLUS...
  • Página 12 Si desliza la flecha hacia abajo en la página principal, tendrá acceso al menú de acciones rápidas: Regulación volúmenes de llamada Activar/Desactivar No molestar Activar/Desactivar Wi-Fi Captura de imágenes automática Captura de videos automática Desactivar captura automática KIT WAY-FI PLUS...
  • Página 13 ícono del abrepuertas, se activará durante el tiempo configurado. Si se han configurado tiempos para el abrepuertas y la cancela en el menú de temporizaciones, se desplegará la opción de selección de apertura de la puerta principal o secundaria. puerta principal puerta secundaria KIT WAY-FI PLUS...
  • Página 14 La duración de una captura de grabación puede ser de máximo 15 segundos. 8. Cantidad de páginas de galería: indica el número de la izquierda en la página que se está navegando dentro de la galería y el número de la derecha indica el total de KIT WAY-FI PLUS...
  • Página 15 Aparecen opciones avanzadas tanto para realizar los cambios pertinentes como la información del Hardware del monitor. Al presionar tres veces (en menos de un segundo) el icono de la herramienta, se puede acceder a las siguientes opciones: KIT WAY-FI PLUS...
  • Página 16 • Puerta1 información: aparece información como: Versión del Firmware, Versión MCU, IP del Bus, IP del servidor, Pasarela, Dirección MAC. Adicionalmente si tiene alguna actualización pendiente será posible realizar una actualización OTA (Over The Air) que se descarga automáticamente teniendo una conexión a internet. KIT WAY-FI PLUS...
  • Página 17 - Reset de fábrica: para volver a los valores iniciales del monitor. Al seleccionar esta opción preguntará si se requiere realizar el cambio y se ejecutará al presionar el botón 2.10.2 Configuraciones Wi-Fi En la página de ajustes de Wi-Fi, aparecen las siguientes opciones: KIT WAY-FI PLUS...
  • Página 18 Aparecerá una ventana donde al tocar alguno de los campos del SSID Wi-Fi y Contraseña, se desplegará el teclado para poder escribir el nombre y las credenciales de la Wi-Fi a conectar. KIT WAY-FI PLUS...
  • Página 19 La capacidad de cámaras adicionales puede ser de un máximo de hasta 4 cámaras. Nota: el sistema WAY-FI PLUS solo es compatible con cámaras IP FERMAX referencia 9986. Se explica el procedimiento para agregar una cámara que está conectada por cable.
  • Página 20 5. captura de imágenes 6. captura de videos 1. Nombre: para asigarle un nombre específico a la cámara. Por Ejemplo: WAY-FI PLUS. 2. Contraseña: para agregar una contraseña (por defecto admin). Nota: se puede cambiar la contraseña de la cámara mediante su servidor web una vez conozcamos su dirección IP.
  • Página 21 Recepción de alarma: el icono indica que esta opción se encuentra disponible para recibir alarma en caso de detección de movimiento. Al igual que en Visualización, esta opción cambiará de color indicando de que el Sonido de alarma está activado: Desactivado Activado KIT WAY-FI PLUS...
  • Página 22 En caso de que la cámara se conecte inalámbricamente es necesario emplear la aplicación WAY-FI PLUS by FERMAX para asignarla al monitor, en la sección de ajustes de vivienda>Parámetros avanzados>Añadir cámara al monitor y seguir los pasos que se indiquen.
  • Página 23 3. Fuentes de llamadas adicionales: esta opción permite activar o desactivar la realización de una llamada interna originada desde la placa o desde la app móvil WAY- FI PLUS by FERMAX. 2.10.6 Idiomas En la página de ajustes de Idioma, puede establecer el idioma del monitor. Se puede elegir hasta 14 idiomas.
  • Página 24 3. Borrar todas las imágenes y vídeos en SD: realiza el mismo proceso de borrado de imágenes y vídeos, pero en la memoria SD. 4. Formatear: como su nombre lo indica, realiza un formateo de la memoria SD. KIT WAY-FI PLUS...
  • Página 25 ‘toggle’ y el estado conmuta cada vez que se pulsa la tecla. Se puede comprobar la temporización elegida pulsando sobre cada icono, lo que hará que el dispositivo correspondiente se active. En el caso de F1 se mostrará en verde el icono cuando la salida esté activa. KIT WAY-FI PLUS...
  • Página 26 Una vez concluida la conexión física del Kit WAY-FI PLUS By FERMAX, procederemos a establecer los siguientes pasos para la configuración con la App WAY-FI PLUS By FERMAX. La primera vez que arranque el kit WAY-FI PLUS, el monitor comenzará con una secuencia de configuración.
  • Página 27 Luego de establecer las configuraciones, el monitor se reiniciará y ya tendremos disponible las conexiones para emparejar el móvil al monitor para la funcionalidad del desvío de llamada a través de la aplicación WAY-FI PLUS by FERMAX. KIT WAY-FI PLUS...
  • Página 28 Aparecerá la ventana de inicio de sesión. Se presiona en “Registrarme” para crear la cuenta por primera vez. Se debe rellenar los campos necesarios para poder recibir el correo de confirmación. Acto seguido, se presiona en el botón de “Registrarme”. KIT WAY-FI PLUS...
  • Página 29 En el móvil, se introduce dicho código, se tica la caja de confirmación y presionamos el botón “Siguiente”. Confirmará la aplicación que se ha hecho el registro correctamente. La aplicación accederá a la pantalla principal y ya estará preparado para el emparejamiento del monitor. KIT WAY-FI PLUS...
  • Página 30 Puede ver que en el apartado de la cámara está disponible habilitar el flash y extraer desde el albúm una imagen dónde esté el código QR de emparejamiento. También tiene la cualidad de autoajustar el zoom de la cámara para conseguir el código QR de emparejamiento. KIT WAY-FI PLUS...
  • Página 31 Existen nombres preconfigurados para nombrar el monitor o la vivienda. También puede escribir un nombre personalizado. Establecer una contraseña (solo valores numéricos) mínimo 4 dígitos. KIT WAY-FI PLUS...
  • Página 32 Puerta Relé principal muestran opciones disponibles que se encuentran al momento de hacer una llamada desde la placa o haciendo un Auto-On. KIT WAY-FI PLUS...
  • Página 33 Botón F1: envía el comando para activar un dispositivo auxiliar. 02-10-2023 09:17:35 02-10-2023 09:17:35 00:00 Cambio de Cámara: en caso de tener conectadas más de una 02-10-2023 09:17:35 02-10-2023 09:17:35 placa y/o cámara IP, aparecerá la selección de dichas cámaras conectadas. KIT WAY-FI PLUS...
  • Página 34 Ajustes de vivienda: dónde se puede configurar y ver los siguientes sub-menús: • Nombre de la vivienda: se puede modificar el nombre del monitor. Presione el ícono y aparecerá una ventana emergente para poder modificar el nombre del monitor. KIT WAY-FI PLUS...
  • Página 35 • Compartir Vivienda: esta funcionalidad permite al administrador invitar a otras personas para interaccionar con la vivienda. Dichos usuarios tendrán que estar previamente registrados en la APP deWAY-FI PLUS by FERMAX. No existe número máximo de usuarios invitados con los que compartir la vivienda. Durante el proceso de compartir, se permite autorizar los permisos para las siguientes funciones: autoencendido, reproducir, notificaciones, abrir puerta, botón F1, durante un horario de uso de la APP y días de la...
  • Página 36 Nota: Sólo el usuario que ha emparejado el monitor (administrador) es el único capaz de compartir la vivienda y gestionar las funcionalidades respectivas a los invitados. • Avisos Push: Se puede Activar o Desactivar las notificaciones emergentes de las funcionesespecíficas como: Llamadas, Alerta manipulación, Abrir puerta, Alarma F1. KIT WAY-FI PLUS...
  • Página 37 Se debe de agregar la contraseña actual, la contraseña nueva y confirmar contraseña nueva. Una vez que se haya establecido, confirma contraseña al presionar el botón ‘confirmar’. · Apertura: aparecen los diferentes modos de apertura de la puerta. KIT WAY-FI PLUS...
  • Página 38 (Panel1, Panel2, CAM) desde este apartado para realizar un AutoOn. · Imagen de vivienda: Permite cambiar la imagen de la vista previa de la ventana del monitor de la pantalla principal dentro de la App. KIT WAY-FI PLUS...
  • Página 39 Para añadir una nueva cámara al monitor desde la app, el primer paso es hacer un reset en la cámara presionando el botón que nos indica durante 5 segundos aproximadamente. KIT WAY-FI PLUS...
  • Página 40 4.2.2 Galería Se puede tener una visualización de las capturas de pantalla o grabaciones que se hacen a través de la placa exterior. Es posible filtrar por dispositivos, tipo de captura(Imagen o vídeo) y por fecha. KIT WAY-FI PLUS...
  • Página 41 Abrir puerta: muestra información de qué monitor y puerta se ha abierto. Botón F1: muestra si se ha activado o desactivado un dispositivo adicional. Llamada en panel: Nos indica que la llamada ha sido contestada. Nos indica que la llamada no ha sido contestada. KIT WAY-FI PLUS...
  • Página 42 Al seleccionar el botón Borrar, aparecerá una ventana emergente donde confirmará el borrar los eventos ya sean por selección simple o borrar todos. 4.2.4 Ajustes En este apartado se pueden modificar configuraciones generales tales como: KIT WAY-FI PLUS...
  • Página 43 PLUS a través de esta opción. En el proceso de eliminación mostrará un aviso si está seguro de que se quiere eliminar la cuenta. También enviará un correo con un código de validación para confirmar la eliminación de la cuenta. KIT WAY-FI PLUS...
  • Página 44 5. INTEGRACIÓN CON GOOGLE HOME Y ALEXA 5.1 ASOCIACIÓN DE WAY-FI PLUS BY FERMAX CON GOOGLE HOME Nuestro kit WAY-FI PLUS es compatible con el ecosistema de Google Home y permite emplear los altavoces y pantallas inteligentes de Google (modelos Nest. Mini, Hub...) para interactuar con el videoportero mediante comandos de voz.
  • Página 45 “Ok, Google, muestra Puerta 2” 5.2 ASOCIACIÓN DE WAY-FI PLUS BY FERMAX CON ALEXA Nuestro kit WAY-FI PLUS es compatible con el ecosistema de Alexa y permite emplear los altavoces y pantallas inteligentes de Alexa (modelos Echo, Dot, Show...) para interactuar...
  • Página 46 Se descarga la aplicación de Alexa previamente, y buscar el skill WAY-FI PLUS by Fermax. Se navega en el apartado de Skills y se instala el skill WAY-FI PLUS by FERMAX. Una vez instalado el skill, solicitará introducir credenciales.
  • Página 47 Después de vincular la cuenta Way-Fi Plus. Todos los comandos de voz deben empezar con el “Alexa”. Para más información sobre el funcionamiento de la APP Alexa, se debe de revisar en la web correspondiente. Estos serían los comandos por voz modelo para las...
  • Página 48 MÓDULO DE RADIOFRECUENCIA DECLARACIÓN DE CONFORMIDAD CE FERMAX ELECTRÓNICA, S.A.U. declara que este producto cumple con los requisitos de la Directiva RED 2014/53/UE “Equipos de radiofrecuencia”. https://www.fermax.com/spain/pro/documentacion/documentacion-tecnica/DT-13-declaraciones-de-con- formidad.html Módulo de radiofrecuencia: Frecuencia: 2,4GHz / Potencia máxima: 14 ± 0,6dBm APPENDIX A EXAMPLE OF SUPPIER’S DECLARATION OFCONFORMITY COMPLIANCE...
  • Página 49 FERMAX ELECTRONICA S.A.U Avenida Tres Cruces, 133 46017 Valencia, Spain KIT WAY-FI PLUS...
