FRAnçAis
Définitions : symboles et termes d'alarmes sécurité
Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations dangereuses et de risques de dommages corporels ou matériels.

DANGER : indique une situation dangereuse imminente qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves.

AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou des blessures graves.

ATTENTION : indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures légères ou modérées.

(Si utilisé sans aucun terme) Indique un message propre à la sécurité.
AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n'est fait pour l'éviter, pourrait poser des risques de dommages matériels.

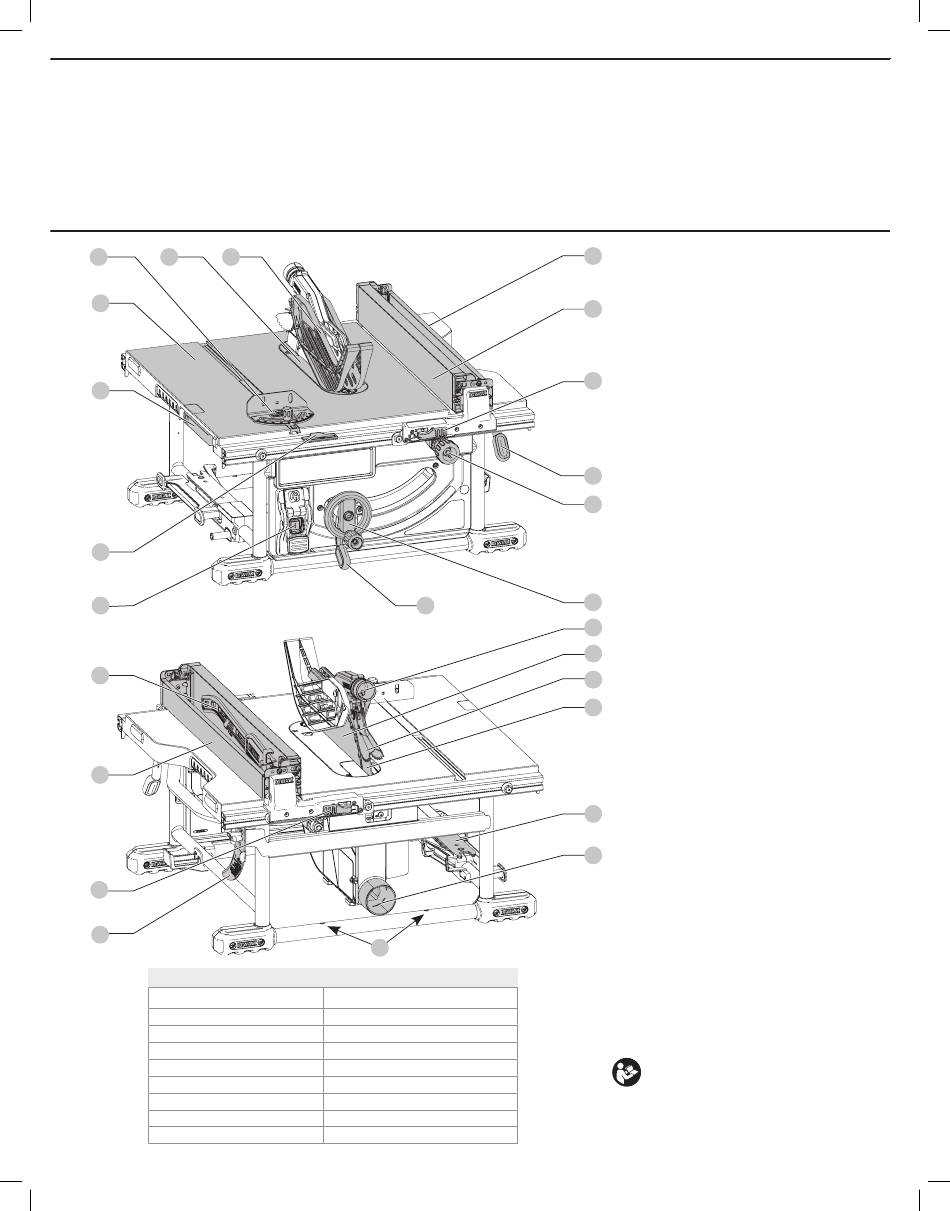

Fig. A
10 17 11
1
12
3
8
22
20
19
23
Ampères
Taille de table
Onglet
Chanfrein
Taille de lame
Long. Max. de coupe, Chanfrein
Prof. Max. de coupe, Chanfrein
R/min à vide
Poids
14
7
9
CARACTÉRISTIQUES TECHNIQUES
15 A
556 mm (21–7/8 po) X 669 mm (26–3/8 po)
30° Gauche et Droite
0° to 45°L
254 mm (10 po)
0° Biseau, 79 mm (3–1/8 po)
45° Biseau, 57 mm (2–1/4 po )
4800
>25 Kg (>55.2 po.)
20
18
19
1 Table
2 Lame
3 Indicateur d'échelle de coupe
4 Bouton de réglage de précision
5 Levier de verrouillage de rail
5
6 Molette de hauteur de lame
4
7 Levier de verrouillage de biseau
8 Interrupteur marche/arrêt
9 Orifices d'installation
10 Guide d'onglet
11 Dispositif de carter de lame
12 Levier de déverrouillage du couteau diviseur/carter de lame
6
13 Couteau séparateur
14 Dispositif anti-rebonds
16
15 Buse de dépoussiérage
16 Carter de la buse de dépoussiérage
2
17 Plaque de lumière
14
18 Guide longitudinal
19 Verrou de guide longitudinal
13
20 Support d'ouvrage/guide longitudinal étroit
(position de rangement)
21 Clés de lame (position de rangement)(coupe non intégrale)
22 Poussoir de fin de passe (position de rangement)
(coupe non intégrale)
23 Couteau diviseur (position de rangement)
(coupe non intégrale)
21
15

AVERTISSEMENT! lire tous les avertissements de
sécurité et toutes les directives. Le non-respect des
avertissements et des directives pourrait se solder par un
choc électrique, un incendie et/ou une blessure grave.
AVERTISSEMENT : afin de réduire le risque de blessures, lire
le mode d'emploi de l'outil.
Pour toute question ou remarque au sujet de cet outil ou
de tout autre outil D WALT, composez le numéro sans frais :
e
1-800-4-D WALT (1-800-433-9258).
