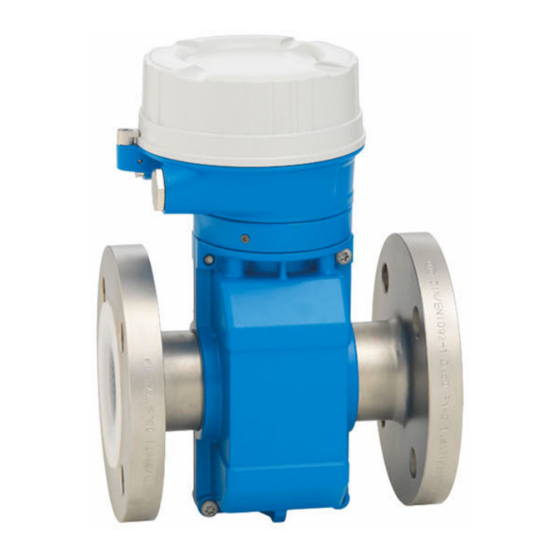

Página 3 Proline Promag P 500 PROFINET con Ethernet-APL Índice de contenidos Índice de contenidos 5.2.2 Equipos de medición con orejetas Sobre este documento ....7 para izar ..... . 23 Finalidad del documento .
Página 4 Índice de contenidos Proline Promag P 500 PROFINET con Ethernet-APL 7.4.3 Integración del transmisor en una Acceso al menú de configuración a través del red ......66 software de configuración .
Página 5 ....173 13.3 Servicios de Endress+Hauser ... . 218 11.6 Ejecución de un reinicio del totalizador ..173 11.6.1 Alcance funcional del Parámetro...
Página 6 Índice de contenidos Proline Promag P 500 PROFINET con Ethernet-APL Datos técnicos ....225 16.1 Aplicación ......225 16.2 Funcionamiento y diseño del sistema .
Página 7 Proline Promag P 500 PROFINET con Ethernet-APL Sobre este documento Sobre este documento Finalidad del documento El presente manual de instrucciones contiene toda la información que se necesita durante las distintas fases del ciclo de vida del equipo: desde la identificación del producto, la recepción de material y su almacenamiento, hasta la instalación, la conexión, la...
Página 8 Sobre este documento Proline Promag P 500 PROFINET con Ethernet-APL Símbolo Significado El diodo emisor de luz está encendido. El diodo emisor de luz está parpadeando. 1.2.4 Símbolos de herramientas Símbolo Significado Destornillador Torx Destornillador Phillips Llave fija para tuercas 1.2.5...
Página 9 • Device Viewer (www.endress.com/deviceviewer): Introduzca el número de serie que figura en la placa de identificación • Endress+Hauser Operations App: Introduzca el número de serie que figura en la placa de identificación o escanee el código matricial de la placa de identificación.
Página 10 Instrucciones de seguridad Proline Promag P 500 PROFINET con Ethernet-APL Instrucciones de seguridad Requisitos que debe cumplir el personal El personal para las tareas de instalación, puesta en marcha, diagnósticos y mantenimiento debe cumplir los siguientes requisitos: ‣ El personal especializado cualificado y formado debe disponer de la cualificación correspondiente para esta función y tarea específicas.
Página 11 Verificación en casos límite: ‣ En los casos de que el fluido sea especial o un producto de limpieza, Endress+Hauser proporcionará gustosamente asistencia en la verificación de la resistencia a la corrosión de los materiales en contacto con el fluido, pero no proporcionará ninguna garantía ni asumirá...
Página 12 Instrucciones de seguridad Proline Promag P 500 PROFINET con Ethernet-APL Cumple las normas de seguridad y los requisitos legales pertinentes. También cumple las directivas de la UE que se enumeran en la Declaración UE de conformidad específica del equipo. Para confirmarlo, el fabricante pone en el equipo la marca CE..
Página 13 Proline Promag P 500 PROFINET con Ethernet-APL Instrucciones de seguridad 2.7.2 Protección del acceso mediante una contraseña Están disponibles contraseñas diferentes para proteger el acceso de escritura a los parámetros del equipo o acceso al equipo mediante la interfaz WLAN.
Página 14 Instrucciones de seguridad Proline Promag P 500 PROFINET con Ethernet-APL El servidor Web está desactivado cuando se entrega el equipo. El servidor web se puede deshabilitar, si es necesario (p. ej., tras la puesta en marcha), a través del Parámetro Funcionalidad del servidor web.
Página 15 Proline Promag P 500 PROFINET con Ethernet-APL Descripción del producto Descripción del producto El sistema de medición consta de un transmisor y un sensor. El transmisor y el sensor se montan en lugares físicamente distintos. Estos están interconectados mediante un cable de conexión.
Página 16 Descripción del producto Proline Promag P 500 PROFINET con Ethernet-APL 3.1.2 Proline 500 Transmisión de señales: analógica Código de producto para "Electrónica ISEM integrada", opción B "Transmisor" Para el uso en aplicaciones que requieren el cumplimiento de requisitos especiales debido a condiciones ambientales o de operación.
Página 17 • Introduzca los números de serie de las placas de identificación en el Device Viewer (www.endress.com/deviceviewer): Se muestra toda la información relativa al equipo. • Introduzca los números de serie de las placas de identificación en la Endress+Hauser Operations App o bien escanee el código DataMatrix de la placa de identificación con la Endress+Hauser Operations App: Se muestra toda la información relativa al equipo.
Página 18 • El Device Viewer: Introduzca el número de serie que figura en la placa de identificación (www.endress.com/deviceviewer) • La Endress+Hauser Operations App: Introduzca el número de serie que figura en la placa de identificación o escanee el código DataMatrix de la placa de identificación.
Página 19 Proline Promag P 500 PROFINET con Ethernet-APL Recepción de material e identificación del producto Proline 500 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Date: A0029192  4 Ejemplo de una placa de identificación del transmisor Lugar de fabricación Nombre del transmisor Código de pedido...
Página 20 Recepción de material e identificación del producto Proline Promag P 500 PROFINET con Ethernet-APL 4.2.2 Placa de identificación del sensor Order code: Ser. no.: Ext. ord. cd.: Date: A0029205  5 Ejemplo de placa de identificación del sensor Nombre del sensor Lugar de fabricación...
Página 21 Proline Promag P 500 PROFINET con Ethernet-APL Recepción de material e identificación del producto 4.2.3 Símbolos en el equipo de medición Símbolo Significado ¡AVISO! Este símbolo le advierte de una situación peligrosa. Si no se evita dicha situación, se pueden producir lesiones graves y hasta mortales.
Página 22 Almacenamiento y transporte Proline Promag P 500 PROFINET con Ethernet-APL Almacenamiento y transporte Condiciones de almacenamiento Tenga en cuenta las observaciones siguientes relativas al almacenamiento: ‣ Guarde el equipo en el embalaje original para asegurar su protección contra posibles golpes.
Página 23 Proline Promag P 500 PROFINET con Ethernet-APL Almacenamiento y transporte A0029214 5.2.2 Equipos de medición con orejetas para izar ATENCIÓN Instrucciones especiales para el transporte de equipos sin orejetas para izar ‣ Para el transporte del dispositivo, utilice únicamente las orejetas para izar dispuestas en el mismo o bien bridas .
Página 24 Montaje Proline Promag P 500 PROFINET con Ethernet-APL Montaje Requisitos de montaje 6.1.1 Posición de montaje Lugar de instalación • No instale el equipo en el punto más alto de la tubería. • No instale el equipo aguas arriba de una boca de salida abierta de una tubería descendente.
Página 25 Proline Promag P 500 PROFINET con Ethernet-APL Montaje Instalación aguas arriba de una tubería descendente AVISO La presión negativa en la tubería de medición puede dañar el revestimiento. ‣ Si se instala aguas arriba de tuberías descendentes con una longitud de h ≥...
Página 26 Montaje Proline Promag P 500 PROFINET con Ethernet-APL Instalación de equipos muy pesados Es necesario reforzarlos con un soporte en caso de diámetros nominales de DN ≥ 350 mm (14 in). AVISO Daños en el equipo. Si el soporte no es el adecuado, la caja del sensor podría doblegarse y podrían dañarse las bobinas magnéticas internas.
Página 27 Proline Promag P 500 PROFINET con Ethernet-APL Montaje Orientación El sentido de la flecha que figura en la placa de identificación del sensor le ayuda a instalar el sensor conforme al sentido de flujo (sentido de circulación del producto por la tubería).
Página 28 Montaje Proline Promag P 500 PROFINET con Ethernet-APL A0029344 Electrodo para la detección de tubería vacía (DTV) Electrodos de medición para la detección de señales Electrodo de referencia para la compensación de potencial Los equipos de medición con tántalo o electrodos de platino se pueden pedir sin electrodo DTV.
Página 29 Proline Promag P 500 PROFINET con Ethernet-APL Montaje Instalación antes o después de curvas La instalación se puede llevar a cabo sin tramos rectos de entrada y salida. ≥ 0 × DN Instalación aguas abajo de las bombas La instalación se puede llevar a cabo sin tramos rectos de entrada y salida.
Página 30 Montaje Proline Promag P 500 PROFINET con Ethernet-APL Aislamiento térmico del Si los fluidos de proceso están muy calientes, es necesario aislar las tuberías para reducir las pérdidas de energía y evitar que las personas entren en contacto con las tuberías calientes por accidente.
Página 31 Proline Promag P 500 PROFINET con Ethernet-APL Montaje [mbar] 8 m/s 7 m/s 6 m/s 5 m/s 4 m/s 3 m/s max. 8° 2 m/s 1 m/s d / D A0029002 Longitud del cable de conexión Proline 500, transmisor digital Longitudes de los cables de conexión →...
Página 32 Montaje Proline Promag P 500 PROFINET con Ethernet-APL 6.1.3 Instrucciones especiales para el montaje Tapa de protección ambiental 213 (8.4) 203 (8.0) A0029552  7 Tapa de protección ambiental para Proline 500, digital; unidad física mm (in) 280 (11.0) 255 (10.0) 146 (5.75)
Página 33 Proline Promag P 500 PROFINET con Ethernet-APL Montaje Código de pedido correspondiente a "Opción de sensor", opción CQ "Resistente al agua temporalmente" • Para el funcionamiento temporal del equipo sumergido en agua no corrosiva • Duración de funcionamiento a una profundidad máxima de: 3 m (10 ft): máximo 168 horas...
Página 34 Montaje Proline Promag P 500 PROFINET con Ethernet-APL 2. Para asegurar el cumplimiento de las especificaciones del equipo, debe instalar el instrumento de medición de forma que quede centrado en la sección de medición entre las bridas de la tubería.
Página 35 Proline Promag P 500 PROFINET con Ethernet-APL Montaje Pares de apriete máximos de los tornillos Pares de apriete de tornillos máximos para EN 1092-1 (DIN 2501) Diámetro Presión Tornillos Espesor de la brida Par de apriete máx. [Nm] nominal nominal...
Página 36 Montaje Proline Promag P 500 PROFINET con Ethernet-APL Diámetro Presión Tornillos Espesor de la brida Par de apriete máx. [Nm] nominal nominal [mm] [bar] [mm] [mm] PTFE PN 16 20 × M33 – PN 25 20 × M36 – Dimensionado según EN 1092-1 (no DIN 2501) Par de apriete máx.
Página 37 Proline Promag P 500 PROFINET con Ethernet-APL Montaje Diámetro nominal Presión nominal Tornillos Par de apriete máx. [Nm] [mm] [bar] [mm] PTFE 8 × M16 4 × M16 8 × M16 8 × M16 8 × M20 8 × M16 8 ×...
Página 38 Montaje Proline Promag P 500 PROFINET con Ethernet-APL Diámetro nominal Presión nominal Tornillos Par de apriete de tornillos nom. [Nm] [mm] [bar] [mm] 16 × M30×3 16 × M30 16 × M36×3 16 × M30 16 × M30 6.2.4 Montaje de la caja del transmisor: Proline 500 – digital ATENCIÓN...
Página 39 Proline Promag P 500 PROFINET con Ethernet-APL Montaje Montaje en pared 17 (0.67) 5.8 (0.23) 5.8 (0.23) 149 (5.85) A0029054  10 Unidad física mm (in) Depende del código de pedido para "Caja del transmisor" Código de pedido para "Caja del transmisor"...
Página 40 Montaje Proline Promag P 500 PROFINET con Ethernet-APL Montaje en pared 18 (0.71) 10 (0.39) 20 (0.79) 100 (3.94) A0029068  11 Unidad física mm (in) 1. Taladre los orificios. 2. Inserte tacos en los orificios taladrados. 3. Enrosque ligeramente los tornillos de fijación.
Página 41 Proline Promag P 500 PROFINET con Ethernet-APL Montaje 6.2.6 Giro del cabezal del transmisor: Proline 500 La caja del transmisor se puede girar para facilitar el acceso al compartimento de conexiones o al módulo indicador. 4 mm 7 Nm (5.2 lbf ) A0043150 ...
Página 42 Montaje Proline Promag P 500 PROFINET con Ethernet-APL Comprobaciones tras la instalación ¿El equipo de medición presenta algún daño visible?  ¿El instrumento de medición corresponde a las especificaciones del punto de medición? Por ejemplo: • Temperatura de proceso ...
Página 43 Proline Promag P 500 PROFINET con Ethernet-APL Conexión eléctrica Conexión eléctrica ADVERTENCIA ¡Partes activas! Un trabajo incorrecto realizado en las conexiones eléctricas puede generar descargas eléctricas. ‣ Configure un equipo de desconexión (interruptor o disyuntor de potencia) para desconectar fácilmente el equipo de la tensión de alimentación.
Página 44 Conexión eléctrica Proline Promag P 500 PROFINET con Ethernet-APL Para más detalles, véase la Guía de ingeniería Ethernet APL (https://www.ethernet-apl.org). Salida de corriente de 0/4 a 20 mA Un cable de instalación estándar resulta suficiente Salida de pulsos /frecuencia /conmutación Un cable de instalación estándar resulta suficiente...
Página 45 Proline Promag P 500 PROFINET con Ethernet-APL Conexión eléctrica Elección del cable de conexión entre el transmisor y el sensor Depende del tipo de transmisor y las zonas de instalación A0032477 Transmisor digital Proline 500 Transmisor Proline 500 Sensor Promag Zona sin peligro de explosión...
Página 46 Conexión eléctrica Proline Promag P 500 PROFINET con Ethernet-APL Longitud del cable para utilizar en Zona sin peligro de Zona con peligro de explosiones, explosión; Zona 1; Sección transversal Zona con peligro de Clase I, División 1 explosión; Zona 2; Clase I, División 2...
Página 47 Proline Promag P 500 PROFINET con Ethernet-APL Conexión eléctrica Longitudes de cable 5 m (15 ft), 10 m (30 ft), 20 m (60 ft) o longitud variable de hasta máx. (disponibles para pedido) 200 m (600 ft) Diámetro del cable 8,8 mm (0,35 in) ±...
Página 48 Conexión eléctrica Proline Promag P 500 PROFINET con Ethernet-APL Asignación de terminales y conexión del cable de conexión: • Proline 500 – digital→  53 • Proline 500 →  60 7.2.4 Conectores de equipo disponibles No se pueden utilizar los conectores en zonas con peligro de explosión.
Página 49 Proline Promag P 500 PROFINET con Ethernet-APL Conexión eléctrica 2. Si hay grandes diferencias de potencial entre los distintos puntos de puesta a tierra, conecte únicamente un punto del blindaje directamente con tierra de referencia. 3. En sistemas desprovistos de compensación de potencial, el blindaje de los cables del sistema de buses de campo solo debe conectarse por un lado con tierra, por ejemplo, junto a la unidad de alimentación de los buses de campo...
Página 50 Conexión eléctrica Proline Promag P 500 PROFINET con Ethernet-APL 2. Si el equipo de medición se suministra sin prensaestopas: Provea por favor prensaestopas apropiados para los cables de conexión. 3. Si el equipo de medición se suministra con prensaestopas: Respete las exigencias para cables de conexión →  43.
Página 51 Proline Promag P 500 PROFINET con Ethernet-APL Conexión eléctrica 7.2.8 Preparación del cable de conexiones: Proline 500 – digital Cuando prepare las terminaciones de los cables de conexión, tenga en cuenta los siguiente: ‣ Para cables con conductores de alambre fino (cables trenzados): Dote los conductores con terminales de empalme.
Página 52 Conexión eléctrica Proline Promag P 500 PROFINET con Ethernet-APL Transmisor Cable para electrodo Cable de corriente de la bobina (3.54) 100 (3.94)* 70 (2.76) 80 (3.15) 50 (1.97) 50 (1.97) 17 (0.67) 8 (0.3) 10 (0.4) 8 (0.3) A0029329 A0029326...
Página 53 Proline Promag P 500 PROFINET con Ethernet-APL Conexión eléctrica Conexión del equipo de medición: Proline 500 - digital AVISO Una conexión incorrecta puede comprometer la seguridad eléctrica. ‣ Los trabajos de conexión eléctrica deben ser llevados a cabo exclusivamente por especialistas que hayan recibido una formación apropiada.
Página 54 Conexión eléctrica Proline Promag P 500 PROFINET con Ethernet-APL Conexión del cabezal de conexiones del sensor mediante los terminales Para la versión de equipo con el código de producto para "Cabezal de conexión del sensor": • Opción A "Aluminio recubierto"...
Página 55 Proline Promag P 500 PROFINET con Ethernet-APL Conexión eléctrica Conexión del cable de conexión al transmisor TX 20 TX 20 10 (0.4) 22 mm 24 mm A0029597 1. Afloje los 4 tornillos de fijación de la tapa de la caja.
Página 56 Conexión eléctrica Proline Promag P 500 PROFINET con Ethernet-APL 7.3.2 Conexión del transmisor A0028200 Conexión de terminal para la tensión de alimentación Conexión del terminal para la transmisión de señales, entrada/salida Conexión del terminal para la transmisión de señales, entrada/salida Conexión del terminal para el cable de conexión entre el sensor y el transmisor...
Página 57 Proline Promag P 500 PROFINET con Ethernet-APL Conexión eléctrica 6. Conecte el cable a tierra de protección. 7. Conecte el conector RJ45. 8. Apriete firmemente los prensaestopas.  Con esto termina el proceso de conexión de . Conexión de la tensión de alimentación y las entradas/salidas adicionales...
Página 58 Conexión eléctrica Proline Promag P 500 PROFINET con Ethernet-APL Extracción de un cable 3 (0.12) A0029598  16 Unidad física mm (pulgadas) 1. Para extraer un cable del terminal, utilice un destornillador de cabeza plana para empujar en la ranura entre dos orificios de terminal 2.
Página 59 Proline Promag P 500 PROFINET con Ethernet-APL Conexión eléctrica 7.3.3 Integración del transmisor en una red Esta sección solo presenta las opciones básicas de integración del equipo en una red. Para obtener información sobre el procedimiento que se debe seguir para conectar el transmisor correctamente →...
Página 60 Conexión eléctrica Proline Promag P 500 PROFINET con Ethernet-APL Conexión del equipo de medición: Proline 500 AVISO Una conexión incorrecta puede comprometer la seguridad eléctrica. ‣ Los trabajos de conexión eléctrica deben ser llevados a cabo exclusivamente por especialistas que hayan recibido una formación apropiada.
Página 61 Proline Promag P 500 PROFINET con Ethernet-APL Conexión eléctrica Conexión del cabezal de conexiones del sensor mediante los terminales Para la versión de equipo con el código de producto para "Cabezal": • Opción A "Aluminio recubierto" • Opción L "Colado, inoxidable"...
Página 62 Conexión eléctrica Proline Promag P 500 PROFINET con Ethernet-APL Acoplamiento del cable de conexión al transmisor 10 (0.4) 3 mm 22 mm 24 mm A0029592 1. Afloje el tornillo de bloqueo de la tapa del compartimento de conexiones. 2. Desenrosque la cubierta del compartimento de conexiones.
Página 63 Proline Promag P 500 PROFINET con Ethernet-APL Conexión eléctrica 7.4.2 Conexión del transmisor A0026781 Conexión de terminal para la tensión de alimentación Conexión del terminal para la transmisión de señales, entrada/salida Conexión del terminal para la transmisión de señales, entrada/salida o conexión del terminal para la conexión de red a través de la interfaz de servicio (CDI-RJ45)
Página 64 Conexión eléctrica Proline Promag P 500 PROFINET con Ethernet-APL 10 (0.4) mm (in) – A0051111 7. Pase el cable por la entrada de cable. Para asegurar un sellado correcto, no retire el anillo obturador de la entrada para cable. 8. Pele el cable y los extremos y conéctelo a los terminales 26-27. En caso de cables trenzados, dótelos también de terminales de empalme.
Página 65 Proline Promag P 500 PROFINET con Ethernet-APL Conexión eléctrica 22 mm 24 mm – A0033984 4. Conecte el cable de acuerdo con la asignación de terminales.  Asignación de terminales para cable de señal: la asignación de terminales específica del equipo está documentada en la etiqueta adhesiva en la cubierta del terminal.
Página 66 Conexión eléctrica Proline Promag P 500 PROFINET con Ethernet-APL 7.4.3 Integración del transmisor en una red Esta sección solo presenta las opciones básicas de integración del equipo en una red. Para obtener información sobre el procedimiento que se debe seguir para conectar el transmisor correctamente →...
Página 67 Proline Promag P 500 PROFINET con Ethernet-APL Conexión eléctrica Para garantizar una medición correcta y sin problemas es necesario cumplir los requisitos siguientes: • Se aplica el principio de que el producto, el sensor y el transmisor deben estar al mismo potencial eléctrico.
Página 68 Conexión eléctrica Proline Promag P 500 PROFINET con Ethernet-APL DN 300 DN 350 ≥ ≤ PE = P A0042089 1. Conecte las dos bridas del sensor a la brida de la tubería con un cable y conéctelo a tierra. 2. Conecte la caja de conexiones del transmisor o sensor al potencial de tierra por medio del borne de tierra proporcionado para este fin.
Página 69 Proline Promag P 500 PROFINET con Ethernet-APL Conexión eléctrica Tubería metálica no conectada a tierra El sensor y el transmisor se instalan de modo que queden aislados eléctricamente de la tierra de protección, p. ej., aplicaciones para procesos electrolíticos o sistemas con protección catódica.
Página 70 Conexión eléctrica Proline Promag P 500 PROFINET con Ethernet-APL potencial entre P y PE (tierra de protección) mediante el electrodo de referencia se minimiza con la opción "Medición flotante". Condiciones de inicio: • La tubería presenta un efecto aislante. • No puede descartarse la posibilidad de corrientes residuales en el producto.
Página 71 Proline Promag P 500 PROFINET con Ethernet-APL Conexión eléctrica Instrucciones de conexión especiales 7.6.1 Ejemplos de conexión PROFINET con Ethernet APL A0047536  18 Ejemplo de conexión para PROFINET con Ethernet APL Blindaje del cable Equipo de medición Conexión local con tierra Compensación de potencial...
Página 72 Conexión eléctrica Proline Promag P 500 PROFINET con Ethernet-APL 4...20 mA A0028759  20 Ejemplo de conexión de salida de corriente de 4-20 mA (pasiva) Sistema de automatización con entrada de corriente (p. ej., PLC) Barrera activa para fuente de alimentación (p. ej., RN221N) Indicador analógico: tenga en cuenta la carga máxima de...
Página 73 Proline Promag P 500 PROFINET con Ethernet-APL Conexión eléctrica Salida de relé A0028760  23 Ejemplo de conexión de una salida de relé (pasiva) Sistema de automatización con entrada de relé (p. ej., PLC) Alimentación Transmisor: tenga en cuenta los valores de entrada →  231...
Página 74 Conexión eléctrica Proline Promag P 500 PROFINET con Ethernet-APL Ajustes de hardware 7.7.1 Ajuste del nombre del equipo Se puede identificar un punto de medición rápidamente en la planta a partir del nombre de la etiqueta (TAG). El nombre de equipo asignado en fábrica puede cambiarse mediante los microinterruptores o el sistema de automatización.
Página 75 Proline Promag P 500 PROFINET con Ethernet-APL Conexión eléctrica ‣ Desconecte el equipo de la fuente de alimentación. La dirección IP por defecto puede no estar activada →  76. 1 2 3 4 5 6 7 8 Name of Station A0034497 1.
Página 76 Conexión eléctrica Proline Promag P 500 PROFINET con Ethernet-APL 2. Según la versión de la caja, desenrosque o abra la tapa de la caja y desconecte el indicador local del módulo de la electrónica principal, en caso necesario . 3. Establecer el nombre de equipo deseado utilizando los microinterruptores correspondientes que se encuentran en el módulo de electrónica E/S.
Página 77 Proline Promag P 500 PROFINET con Ethernet-APL Conexión eléctrica 4. Pase el microinterruptor n.º 2 del módulo del sistema electrónico de E/S de la posición OFF a la posición ON. 5. Monte de nuevo el transmisor en el orden inverso.
Página 78 Conexión eléctrica Proline Promag P 500 PROFINET con Ethernet-APL 5. Para asegurar que la humedad no penetre en la entrada de cables: Disponga el cable de modo que quede girado hacia abajo ("trampa antiagua").  A0029278 6. Los prensaestopas suministrados no proporcionan ninguna protección de la caja si no se usan.
Página 79 Proline Promag P 500 PROFINET con Ethernet-APL Opciones de configuración Opciones de configuración Visión general de las opciones de configuración A0046226 Configuración local a través del módulo indicador Ordenador con navegador de internet (p. ej., Internet Explorer) o con software de configuración (p. ej.,...
Página 80 Opciones de configuración Proline Promag P 500 PROFINET con Ethernet-APL Estructura y función del menú de configuración 8.2.1 Estructura del menú de configuración Para una visión general sobre el menú de configuración para expertos: consulte el documento "Descripción de los parámetros del equipo" →  256 Menú...
Página 81 Proline Promag P 500 PROFINET con Ethernet-APL Opciones de configuración 8.2.2 Filosofía de funcionamiento Cada componente del menú de configuración tiene asignados determinados roles de usuario (operador, mantenimiento, etc.) que son con los que se puede acceder a dichos componentes. Cada rol de usuario tiene asignados determinadas tareas típicas durante el ciclo de vida del instrumento.
Página 82 Opciones de configuración Proline Promag P 500 PROFINET con Ethernet-APL Menú/Parámetros Rol de usuario y tareas Contenido/significado Experto Orientado al Tareas que requieren un conocimiento Contiene todos los parámetros del equipo y permite acceder directamente a funcionamie detallado del funcionamiento del equipo: ellos mediante un código de acceso.
Página 83 Proline Promag P 500 PROFINET con Ethernet-APL Opciones de configuración Zona de visualización del estado Los siguientes símbolos pueden aparecer en la zona para estado situada en la parte derecha superior del indicador operativo: • Señales de estado→  185 •...
Página 84 Opciones de configuración Proline Promag P 500 PROFINET con Ethernet-APL 8.3.2 Vista de navegación En el submenú En el asistente /../Operación 0091-1 /../Salid corr. 1 Dcho acceso visu Corres.sal.cor Operador Caudal volum. Estado bloqueo Vizualización A0013993-ES A0016327-ES Vista de navegación Ruta de navegación hacia la posición actual...
Página 85 Proline Promag P 500 PROFINET con Ethernet-APL Opciones de configuración Zona de visualización Menús Símbolo Significado Operaciones de configuración Aparece: • En el menú, al lado de la opción seleccionable "Operación" • A la izquierda de la ruta de navegación en el menú "Operación"...
Página 86 Opciones de configuración Proline Promag P 500 PROFINET con Ethernet-APL 8.3.3 Vista de edición Editor numérico +0.000 Xx – A0034250  27 Para la introducción de valores en los parámetros (por ejemplo, los valores de alarma) Zona de visualización de valores introducidos Pantalla de introducción de datos...
Página 87 Proline Promag P 500 PROFINET con Ethernet-APL Opciones de configuración Tecla Significado Tecla Enter • Pulsar la tecla brevemente confirma la selección. • Pulsar la tecla durante 2 s confirma la entrada. Combinación de teclas Escape (pulse las teclas simultáneamente) Cerrar la vista de edición sin aceptar los cambios.
Página 88 Opciones de configuración Proline Promag P 500 PROFINET con Ethernet-APL 8.3.4 Elementos de configuración Tecla Significado Tecla Menos En menú, submenú Desplaza hacia arriba la barra de selección en una lista de seleccionables. Con un asistente Confirma el valor del parámetro y pasa al parámetro anterior.
Página 89 Proline Promag P 500 PROFINET con Ethernet-APL Opciones de configuración Acceder y cerrar el menú contextual El usuario está ante la pantalla de visualización operativa. 1. Pulse las teclas  y  durante más de 3 segundos.  Se abre el menú contextual.
Página 90 Opciones de configuración Proline Promag P 500 PROFINET con Ethernet-APL 8.3.6 Navegar y seleccionar de una lista Se utilizan distintos elementos de configuración para navegar por el menú de configuración. La ruta de navegación aparece indicada en el lado izquierdo del encabezado.
Página 91 Proline Promag P 500 PROFINET con Ethernet-APL Opciones de configuración Ruta de navegación Experto → Acceso directo El código de acceso directo se compone de un número de 5 dígitos (como máximo) con el número de identificación del canal correspondiente a la variable de proceso: p. ej., 00914-2.
Página 92 Opciones de configuración Proline Promag P 500 PROFINET con Ethernet-APL 8.3.9 Modificación de parámetros Los parámetros pueden cambiarse desde el editor numérico o el editor de texto. • Editor numérico: Cambie los valores de un parámetro, por ejemplo, las especificaciones para los valores de alarma.
Página 93 Proline Promag P 500 PROFINET con Ethernet-APL Opciones de configuración 8.3.11 Desactivación de la protección contra escritura mediante código de acceso Si en el indicador local aparece el símbolo  delante de un parámetro, este parámetro está protegido contra escritura por un código de acceso específico de usuario que no puede modificarse mediante configuración local →...
Página 94 Opciones de configuración Proline Promag P 500 PROFINET con Ethernet-APL Acceso al menú de configuración a través del navegador de internet 8.4.1 PROFINET con Ethernet APL Uso del equipo Conexión del equipo a un interruptor de campo APL El equipo solo puede utilizarse de acuerdo con las siguientes clasificaciones de puertos APL: •...
Página 95 Proline Promag P 500 PROFINET con Ethernet-APL Opciones de configuración Software del ordenador Software Interfaz CDI-RJ45 WLAN Sistemas operativos • Microsoft Windows 8 o superior. recomendados • Sistema operativos móviles: • iOS • Android  Compatible con Microsoft Windows XP y Windows 7.
Página 96 Opciones de configuración Proline Promag P 500 PROFINET con Ethernet-APL Equipo de medición: mediante interfaz WLAN Equipo Interfaz WLAN Equipo de medición El equipo de medición dispone de una antena WLAN: • Transmisor con antena WLAN integrada • Transmisor con antena WLAN externa Servidor web El servidor web y la WLAN deben estar habilitados;...
Página 97 Proline Promag P 500 PROFINET con Ethernet-APL Opciones de configuración 6. Configure las propiedades del protocolo de Internet (TCP/IP) según lo indicado en la tabla: Dirección IP 192.168.1.XXX; con XXX se representa cualquier secuencia de números excepto: 0, 212 y 255 → p. ej., 192.168.1.213 Máscara de subred...
Página 98 Opciones de configuración Proline Promag P 500 PROFINET con Ethernet-APL 2. Escriba la dirección IP del servidor web en la línea de dirección del navegador de internet: 192.168.1.212  Aparece la página de inicio de sesión. 2 3 4 A0029417...
Página 99 Proline Promag P 500 PROFINET con Ethernet-APL Opciones de configuración 8.4.5 Interfaz de usuario A0029418 Fila para funciones Idioma del indicador local Área de navegación Encabezado En el encabezado se visualiza la siguiente información: • Nombre del equipo • Device tag •...
Página 100 Opciones de configuración Proline Promag P 500 PROFINET con Ethernet-APL Área de navegación Los menús, los submenús asociados y los parámetros pueden seleccionarse en la zona de navegación. Área de trabajo En esta área pueden realizarse varias acciones en función de la función seleccionada y los submenús correspondientes:...
Página 101 Proline Promag P 500 PROFINET con Ethernet-APL Opciones de configuración 3. Si ya no es necesario: Reinicie las propiedades modificadas del protocolo de internet (TCP/IP) →  96. Si la comunicación con el servidor web se estableció a través de la dirección IP predeterminada 192.168.1.212, debe restablecerse el microinterruptor núm.
Página 102 Opciones de configuración Proline Promag P 500 PROFINET con Ethernet-APL Interfaz de servicio Mediante interfaz de servicio (CDI-RJ45) Se puede establecer una conexión punto a punto mediante la configuración del equipo en planta. La conexión se establece directamente desde la interfaz de servicio (CDI-RJ45) con la caja del equipo abierta.
Página 103 Proline Promag P 500 PROFINET con Ethernet-APL Opciones de configuración Mediante interfaz WLAN La interfaz WLAN opcional está disponible en las versiones de equipo siguientes: Código de producto para "Indicador; funcionamiento", opción G "de 4 líneas, iluminado; control óptico + WLAN"...
Página 104 Herramienta de gestión de activos de la planta (PAM) basada en FDT (Field Device Technology) de Endress+Hauser. Puede configurar todas las unidades de campo inteligentes de un sistema y le ayuda a gestionarlas. El uso de la información de estado también es una manera simple pero efectiva de comprobar su estado y condición.
Página 105 Proline Promag P 500 PROFINET con Ethernet-APL Opciones de configuración Funciones típicas: • Configurar los parámetros de los transmisores • Cargar y guardar los datos del equipo (cargar/descargar) • Documentación del punto de medición • Visualización de la memoria de valores medidos (registrador en línea) y el libro de registro de eventos Para información adicional acerca de FieldCare, véase el manual de instrucciones...
Página 106 Alcance funcional Herramienta para conectar y configurar equipos de campo Endress+Hauser. La forma más rápida de configurar equipos de campo Endress+Hauser es con la herramienta específica "DeviceCare". Junto con los gestores de tipos de equipo (DTM), supone una solución práctica y completa.
Página 107 Proline Promag P 500 PROFINET con Ethernet-APL Opciones de configuración 8.5.4 SIMATIC PDM Alcance funcional SIMATIC PDM es un programa de Siemens estandarizado e independiente del proveedor destinado al manejo, configuración, mantenimiento y diagnóstico de equipos de campo inteligentes a través del protocolo PROFINET.
Página 108 Integración en el sistema Proline Promag P 500 PROFINET con Ethernet-APL Integración en el sistema Visión general de los ficheros de descripción del equipo 9.1.1 Datos de la versión actual para el equipo Versión del firmware 01.00.zz • En la portada del manual de instrucciones •...
Página 109 Proline Promag P 500 PROFINET con Ethernet-APL Integración en el sistema Existe la posibilidad de usar dos ficheros maestros del equipo (GSD) diferentes: el GSD específico del fabricante y el GSD del perfil de PA. 9.2.1 Nombre del fichero maestro del equipo (GSD) específico del...
Página 110 Integración en el sistema Proline Promag P 500 PROFINET con Ethernet-APL Transmisión cíclica de datos 9.3.1 Visión general de los módulos El gráfico siguiente muestra los módulos que el equipo tiene disponibles para la transferencia cíclica de datos. La transferencia cíclica de datos se efectúa con un sistema de automatización.
Página 111 Proline Promag P 500 PROFINET con Ethernet-APL Integración en el sistema Selección: variable de entrada Ranura Subranura Variables de entrada Flujo volumétrico • Flujo volumétrico • Flujo másico • Flujo volumétrico corregido • Velocidad de flujo • Temperatura • Temperatura del sistema electrónico •...
Página 112 Integración en el sistema Proline Promag P 500 PROFINET con Ethernet-APL Ranura Subranur Función del equipo Estado (significado) No se ha realizado la verificación. Reservado Selección: Función del equipo Entrada binaria Ranura 81 Ranura Subranur Función del equipo Estado (significado) Detección de tubería parcialmente...
Página 113 Proline Promag P 500 PROFINET con Ethernet-APL Integración en el sistema Módulo de control del totalizador de volumen Transmite el valor del contador de volumen del equipo de medición al sistema de automatización. El módulo de control del totalizador de volumen transmite cíclicamente el volumen, incluido el estado, desde el equipo de medición hacia el sistema de automatización.
Página 114 Integración en el sistema Proline Promag P 500 PROFINET con Ethernet-APL Ranura Subranura Variable de entrada • Flujo másico 70 a 71 • Flujo volumétrico • Flujo volumétrico corregido Estructura de los datos Datos de entrada del totalizador Byte 1...
Página 115 Proline Promag P 500 PROFINET con Ethernet-APL Integración en el sistema Estructura de los datos Datos de salida del control del totalizador Byte 1 Variable de control Módulo de salida analógica Transmite un valor de compensación del sistema de automatización al equipo de medición.
Página 116 Integración en el sistema Proline Promag P 500 PROFINET con Ethernet-APL El sistema de automatización utiliza los valores de salida binaria para habilitar y deshabilitar las funciones del equipo. Los valores de salida binaria transmiten cíclicamente valores de salida discreta, incluido el estado, del sistema de automatización al equipo de medición.
Página 117 Proline Promag P 500 PROFINET con Ethernet-APL Integración en el sistema 9.3.3 Codificación de estado Estado Codificación (hex) Significado MALO - Alarma de 0x24 a 0x27 No se dispone de valor medido debido a que se produjo mantenimiento un error en el equipo.
Página 118 Integración en el sistema Proline Promag P 500 PROFINET con Ethernet-APL Redundancia del sistema S2 Es necesario un diseño redundante con dos sistemas de automatización para procesos en funcionamiento continuo. Si un sistema falla, el segundo sistema garantiza el funcionamiento continuado e ininterrumpido. El equipo de medición es compatible con redundancia de sistemas S2 y puede comunicarse al mismo tiempo con ambos sistemas de automatización.
Página 119 Proline Promag P 500 PROFINET con Ethernet-APL Puesta en marcha Puesta en marcha 10.1 Comprobaciones tras la instalación y tras la conexión Antes de poner en marcha el equipo: ‣ Compruebe que se han realizado correctamente las comprobaciones tras la conexión y la instalación.
Página 120 Puesta en marcha Proline Promag P 500 PROFINET con Ethernet-APL 10.5 Configuración del equipo de medición • El Menú Ajuste contiene, junto con sus asistentes guiados, todos los parámetros necesarios para la configuración estándar. • Acceso al Menú Ajuste X X X X X X X 20.50...
Página 121 Proline Promag P 500 PROFINET con Ethernet-APL Puesta en marcha ‣ Salida de conmutación pulso- →  133 frecuenc. 1 … n ‣ Salida de relé 1 … n →  139 ‣ →  141 Supresión de caudal residual ‣...
Página 122 Puesta en marcha Proline Promag P 500 PROFINET con Ethernet-APL Submenú "Puerto APL" Navegación Menú "Ajuste" → Comunicación → Puerto APL ‣ Puerto APL →  122 Dirección IP (7263) Subnet mask (7265) →  122 Default gateway (7264) →  122 Dirección MAC (7262)
Página 123 Proline Promag P 500 PROFINET con Ethernet-APL Puesta en marcha Visión general de los parámetros con una breve descripción Parámetro Descripción Entrada de usuario / Ajuste de fábrica Indicación Dirección IP Introduzca la dirección IP del instrumento de 4 octetos: 0 a 255 (en un 192.168.1.212...
Página 124 Puesta en marcha Proline Promag P 500 PROFINET con Ethernet-APL Unidad de volumen →  124 Unidad de conductividad →  124 →  124 Unidad temperatura Unidad de caudal másico →  125 Unidad de masa →  125 Unidad de densidad →...
Página 125 Proline Promag P 500 PROFINET con Ethernet-APL Puesta en marcha Parámetro Requisito previo Descripción Selección Ajuste de fábrica Unidad de caudal másico – Elegir la unidad de caudal Lista de selección de En función del país: másico. la unidad • kg/h •...
Página 126 Puesta en marcha Proline Promag P 500 PROFINET con Ethernet-APL 10.5.4 Configuración de las entradas analógicas El Submenú Analog inputs guía al usuario de forma sistemática a cada Submenú Analog input 1 … n. Así se obtienen los parámetros de cada entrada analógica.
Página 127 Proline Promag P 500 PROFINET con Ethernet-APL Puesta en marcha sales and service center. In addition to Heartbeat Technology, conductivity measurement must be enabled on the device. To do this, go to the ‘Conductivity measurement’ parameter on the ‘Process parameters’ menu and select the ‘On’ option.
Página 128 Puesta en marcha Proline Promag P 500 PROFINET con Ethernet-APL Navegación Menú "Ajuste" → Corriente de entrada ‣ Corriente de entrada 1 … n Número terminal →  128 Modo de señal →  128 →  128 Valor 0/4mA Valor 20mA →...
Página 129 Proline Promag P 500 PROFINET con Ethernet-APL Puesta en marcha 10.5.7 Para configurar la entrada de estado La interfaz Submenú Entrada estado guía al usuario sistemáticamente por todos los parámetros que deben ajustarse para configurar la entrada de estado. Navegación Menú...
Página 130 Puesta en marcha Proline Promag P 500 PROFINET con Ethernet-APL Navegación Menú "Ajuste" → Salida de corriente ‣ Salida de corriente 1 … n Número terminal →  130 Modo de señal →  130 →  131 Salida corr de var proceso Rango de corriente salida →...
Página 131 Proline Promag P 500 PROFINET con Ethernet-APL Puesta en marcha Parámetro Requisito previo Descripción Indicación / Ajuste de fábrica Selección / Entrada de usuario Salida corr de var proceso – Elegir variable de proceso para • Desconectado Caudal volumétrico salida de corriente. • Caudal volumétrico •...
Página 132 Puesta en marcha Proline Promag P 500 PROFINET con Ethernet-APL Parámetro Requisito previo Descripción Indicación / Ajuste de fábrica Selección / Entrada de usuario Amortiguación corriente de salida En el parámetro Parámetro Ajustar el tiempo de reacción 0,0 … 999,9 s 1,0 s Correspondencia salida de para la señal de salida de...
Página 133 Proline Promag P 500 PROFINET con Ethernet-APL Puesta en marcha 10.5.9 Configuración de la salida de pulsos/frecuencia/conmutación El Asistente Salida de conmutación pulso-frecuenc. guía sistemáticamente por todos los parámetros que deben ajustarse para configurar el tipo de salida seleccionado. Navegación Menú...
Página 134 Puesta en marcha Proline Promag P 500 PROFINET con Ethernet-APL Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Ajuste de fábrica Indicación / Entrada de usuario Modo de operación – Definir salida como pulso, • Impulso Impulso frecuencia o switch.
Página 135 Proline Promag P 500 PROFINET con Ethernet-APL Puesta en marcha Modo de señal →  135 Asignar salida de frecuencia →  135 →  136 Valor frecuencia inicial Frecuencia final →  136 Valor medido de frecuencia inicial →  136 Valor medido de frecuencia →...
Página 136 Puesta en marcha Proline Promag P 500 PROFINET con Ethernet-APL Parámetro Requisito previo Descripción Selección / Ajuste de fábrica Indicación / Entrada de usuario Valor frecuencia inicial Se selecciona la opción Opción Introducir frecuencia mínima. 0,0 … 10 000,0 Hz 0,0 Hz Frecuencia en el parámetro Parámetro Modo de...
Página 137 Proline Promag P 500 PROFINET con Ethernet-APL Puesta en marcha Configuración de la salida de conmutación Navegación Menú "Ajuste" → Salida de conmutación pulso-frecuenc. ‣ Salida de conmutación pulso- frecuenc. 1 … n Modo de operación →  137 Número terminal →...
Página 138 Puesta en marcha Proline Promag P 500 PROFINET con Ethernet-APL Parámetro Requisito previo Descripción Selección / Ajuste de fábrica Indicación / Entrada de usuario Función salida de conmutación La Opción Interruptor se Seleccionar función para salida • Desconectado Desconectado selecciona en el Parámetro switch.
Página 139 Proline Promag P 500 PROFINET con Ethernet-APL Puesta en marcha Parámetro Requisito previo Descripción Selección / Ajuste de fábrica Indicación / Entrada de usuario Valor de desconexión • La Opción Interruptor está Introducir el valor medido para Número de coma En función del país: seleccionada en el el punto de apagado.
Página 140 Puesta en marcha Proline Promag P 500 PROFINET con Ethernet-APL Valor de desconexión →  141 Retardo de la desconexión →  141 →  141 Valor de conexión Retardo de la conexión →  141 Comportamiento en caso de error →...
Página 141 Proline Promag P 500 PROFINET con Ethernet-APL Puesta en marcha Parámetro Requisito previo Descripción Indicación / Ajuste de fábrica Selección / Entrada de usuario Valor de desconexión En el parámetro Parámetro Introducir el valor medido para Número de coma En función del país: Función de salida de relé...
Página 142 Puesta en marcha Proline Promag P 500 PROFINET con Ethernet-APL Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario Valor OFF Supresión de Caudal Se selecciona una variable de Introducir el valor OFF de 0 … 100,0 % 50 % Residual proceso en el Parámetro...
Página 143 Proline Promag P 500 PROFINET con Ethernet-APL Puesta en marcha 10.5.12 Para configurar la detección de tubería vacía • Los equipos de medición se calibran con agua (aprox. 500 µS/cm) en la fábrica. En el caso de líquidos de baja conductividad, es recomendable efectuar de nuevo un ajuste completo de la tubería en planta.
Página 144 Puesta en marcha Proline Promag P 500 PROFINET con Ethernet-APL 10.5.13 Configuración de la amortiguación del flujo El Asistente Configure la amortig de caudal guía al usuario de manera sistemática a través de los parámetros, según el escenario seleccionado: • Configuración de la amortiguación para la aplicación Para configurar la amortiguación de flujo conforme a los requisitos específicos de la...
Página 145 Proline Promag P 500 PROFINET con Ethernet-APL Puesta en marcha Visión general de los parámetros con una breve descripción Parámetro Descripción Selección / Indicación Ajuste de fábrica Escenario Seleccione el escenario aplicable. • Sustituya el equipo antiguo Configurar la amortiguación • Configurar la amortiguación •...
Página 146 Puesta en marcha Proline Promag P 500 PROFINET con Ethernet-APL Navegación Menú "Experto" → Sensor → Ajuste de indice de adherencias ‣ Ajuste de indice de adherencias Prerequisitos →  146 Progreso →  146 →  146 Valor ref del índice de adherencias E 1 Relación total señal/ruido...
Página 147 Proline Promag P 500 PROFINET con Ethernet-APL Puesta en marcha 10.6 Ajustes avanzados El Submenú Ajuste avanzado contiene, junto con sus submenús, parámetros para ajustes específicos. Acceso al Submenú "Ajuste avanzado" X X X X X X X 20.50 Menú principal...
Página 148 Puesta en marcha Proline Promag P 500 PROFINET con Ethernet-APL ‣ Configuración de WLAN →  153 ‣ Ciclo de limpieza de electrodo →  155 ‣ →  156 Ajustes del Hearbeat ‣ Configuración del backup →  157 ‣...
Página 149 Proline Promag P 500 PROFINET con Ethernet-APL Puesta en marcha Navegación Menú "Ajuste" → Ajuste avanzado → Totalizador 1 … n ‣ Totalizador 1 … n Asignar variable de proceso →  149 Unidad del totalizador →  149 →  149...
Página 150 Puesta en marcha Proline Promag P 500 PROFINET con Ethernet-APL 10.6.4 Realizar ajustes adicionales de visualización En Submenú Visualización usted puede configurar todos los parámetros relativos al indicador local. Navegación Menú "Ajuste" → Ajuste avanzado → Visualización ‣ Visualización Formato visualización →...
Página 151 Proline Promag P 500 PROFINET con Ethernet-APL Puesta en marcha Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario Formato visualización Se incluye un indicador local. Elegir modo de visualización de •...
Página 152 Puesta en marcha Proline Promag P 500 PROFINET con Ethernet-APL Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario 3er valor visualización Se proporciona un indicador Elegir el valor medido que se Para la lista de Ninguno local. mostrará en el display local.
Página 153 Proline Promag P 500 PROFINET con Ethernet-APL Puesta en marcha Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario Carácter de separación Se proporciona un visualizador Elegir el carácter de separación • . (punto) . (punto) local. para representar los decimales •...
Página 154 Puesta en marcha Proline Promag P 500 PROFINET con Ethernet-APL Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario / Indicación WLAN – Activación y desactivación de • Desactivar Activar la WLAN.
Página 155 Proline Promag P 500 PROFINET con Ethernet-APL Puesta en marcha Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario / Indicación Estado de conexión – Muestra en el indicador el • Connected Not connected estado de la conexión. • Not connected Intensidad de señal recibida...
Página 156 Puesta en marcha Proline Promag P 500 PROFINET con Ethernet-APL Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario / Indicación Intervalo ECC Para el código de pedido Especifique el intervalo entre 0,5 … 168 h 0,5 h siguiente: un ciclo de limpieza y el "Paquete de aplicaciones de...
Página 157 Proline Promag P 500 PROFINET con Ethernet-APL Puesta en marcha Visión general de los parámetros con una breve descripción Parámetro Descripción Entrada de usuario / Ajuste de fábrica Selección Operador de planta Introduzca el operador de planta. Máx. 32 caracteres, que –...
Página 158 Puesta en marcha Proline Promag P 500 PROFINET con Ethernet-APL Parámetro Descripción Indicación / Selección Ajuste de fábrica Estado del Backup Muestra el estado actual de los datos • Ninguno Ninguno guardados o restaurados. • Guardando • Restaurando • Borrando • Comparando •...
Página 159 Proline Promag P 500 PROFINET con Ethernet-APL Puesta en marcha Uso del parámetro para definir el código de acceso Complete este asistente para especificar un código de acceso para el rol de mantenimiento. Navegación Menú "Ajuste" → Ajuste avanzado → Administración → Definir código de acceso ‣...
Página 160 Puesta en marcha Proline Promag P 500 PROFINET con Ethernet-APL Uso del parámetro para reiniciar el equipo Navegación Menú "Ajuste" → Ajuste avanzado → Administración Visión general de los parámetros con una breve descripción Parámetro Descripción Selección Ajuste de fábrica Resetear dispositivo Borrar la configuración del instrumento -...
Página 161 Proline Promag P 500 PROFINET con Ethernet-APL Puesta en marcha Simulación salida de conmutación →  162 1 … n Estado conmutador 1 … n →  162 →  162 Salida de relé 1 … n simulación Estado conmutador 1 … n →...
Página 162 Puesta en marcha Proline Promag P 500 PROFINET con Ethernet-APL Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario Valor pulso 1 … n En el parámetro Parámetro Entre el número de pulsos de 0 … 65 535 Simulación pulsos salida simulación.
Página 163 Proline Promag P 500 PROFINET con Ethernet-APL Puesta en marcha 10.8.1 Protección contra escritura mediante código de acceso Los efectos del código de acceso específico de usuario son los siguientes: • Mediante configuración local, los parámetros de configuración del equipo quedan protegidos contra escritura y no pueden modificarse.
Página 164 CDI-RJ45), bus de campo Solo puede obtener un código de reinicio a través de la organización de servicio Endress+Hauser de su zona. El código se debe calcular de forma explícita para cada equipo. 1. Anote el número de serie del equipo.
Página 165 Proline Promag P 500 PROFINET con Ethernet-APL Puesta en marcha Proline 500 digital Activación/desactivación de la protección contra escritura A0029673 1. Abra la tapa de la caja. 2. Extraiga el módulo indicador. 3. Despliegue la cubierta del terminal. 4. Activa o desactiva la protección contra escritura: Configurar el interruptor de protección contra escritura (WP) en el módulo del...
Página 166 Puesta en marcha Proline Promag P 500 PROFINET con Ethernet-APL Proline 500 A0029630 Al ajustar el microinterruptor WP del módulo de la electrónica principal en la posición ON, se desactiva la protección contra escritura.  En el Parámetro Estado bloqueo se muestra la Opción Protección de escritura hardware →...
Página 167 Proline Promag P 500 PROFINET con Ethernet-APL Configuración Configuración 11.1 Leer el estado de bloqueo del equipo Protección contra escritura activa en el instrumento: Parámetro Estado bloqueo Operación → Estado bloqueo Alcance funcional del Parámetro "Estado bloqueo" Opciones Descripción Ninguna Se aplica la autorización de acceso mostrada en el Parámetro Estado de acceso...
Página 168 Configuración Proline Promag P 500 PROFINET con Ethernet-APL 11.4.1 Submenú "Variables del proceso" La página Submenú Variables del proceso contiene todos los parámetros necesarios para visualizar los valores medidos actuales de cada variable del proceso. Navegación Menú "Diagnóstico" → Valor medido → Variables del proceso ‣...
Página 169 Proline Promag P 500 PROFINET con Ethernet-APL Configuración Parámetro Requisito previo Descripción Indicación Conductividad corregida Se cumple alguna de las condiciones Muestra en el indicador la Número positivo de coma siguientes: conductividad normalizada puntual flotante • Código de producto para "Opción del efectiva.
Página 170 Configuración Proline Promag P 500 PROFINET con Ethernet-APL Parámetro Descripción Selección / Indicación Ajuste de fábrica Totalizador 1 … n estado Muestra el estado del valor del totalizador • Bien Bien informado al controlador para su posterior • Incierto procesamiento (' B ien' , ' I ncierto' , ' M alo' ) .
Página 171 Proline Promag P 500 PROFINET con Ethernet-APL Configuración Navegación Menú "Diagnóstico" → Valor medido → Valores de entrada → Entrada estado 1 … n ‣ Entrada estado 1 … n Entrada valor de estado →  171 Visión general de los parámetros con una breve descripción Parámetro...
Página 172 Configuración Proline Promag P 500 PROFINET con Ethernet-APL Visión general de los parámetros con una breve descripción Parámetro Descripción Indicación Corriente de salida Visualiza el valor de corriente efectivo calculado para la salida 3,59 … 22,5 mA de corriente. Corriente medida Visualiza el valor de corriente efectivo calculado para la salida 0 …...
Página 173 Proline Promag P 500 PROFINET con Ethernet-APL Configuración Conmutar ciclos →  173 Máx. número de ciclos de conmut →  173 Visión general de los parámetros con una breve descripción Parámetro Descripción Indicación Estado conmutador Muestra el estado actual del relé.
Página 174 Configuración Proline Promag P 500 PROFINET con Ethernet-APL Visión general de los parámetros con una breve descripción Parámetro Descripción Selección / Entrada de Ajuste de fábrica usuario Totalizador 1 … n control Operar el totalizador. • Borrar + Mantener Totalizar • Preseleccionar + detener •...
Página 175 Proline Promag P 500 PROFINET con Ethernet-APL Configuración / ../XXXXXXXX 175.77 40.69 l/h -100s A0034352 • Eje x: presenta 250 a 1000 valores medidos de una variable medida, dependiendo la cantidad de valores del número de canales seleccionados. • Eje y: presenta el rango aprox. de valores medidos, adaptándolo constantemente según el progreso de la medición.
Página 176 Configuración Proline Promag P 500 PROFINET con Ethernet-APL Visión general de los parámetros con una breve descripción Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario / Indicación Asignación canal 1 El paquete de aplicaciones de Asignar una variable de •...
Página 177 Proline Promag P 500 PROFINET con Ethernet-APL Configuración Parámetro Requisito previo Descripción Selección / Entrada Ajuste de fábrica de usuario / Indicación Borrar memoria de datos El paquete de aplicaciones de Se borra toda la memoria de • Cancelar Cancelar software HistoROM ampliado valores medidos.
Página 178 Diagnóstico y localización y resolución de fallos Proline Promag P 500 PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos 12.1 Localización y resolución de fallos en general Para el indicador local Fallo Causas posibles Remedio Visualizador apagado y sin señales La tensión de alimentación no...
Página 179 Proline Promag P 500 PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos Fallo Causas posibles Remedio El texto del visualizador local está El idioma operativo configurado es 1. Pulse 2 s  +  ("Posición de escrito en un idioma extranjero y no incorrecto.
Página 180 Diagnóstico y localización y resolución de fallos Proline Promag P 500 PROFINET con Ethernet-APL Problema Causas posibles Solución Conexión de red no presente o inestable. La red WLAN es débil. • El equipo de operación está fuera del rango de recepción: compruebe el estado de la red en el...
Página 181 Proline Promag P 500 PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos A0029689 Tensión de alimentación Estado del equipo Parpadea/estado de la red Puerto 1 activo: PROFINET con Ethernet APL Puerto 2 activo: interfaz de servicio (CDI) 1. Abra la tapa de la caja.
Página 182 Diagnóstico y localización y resolución de fallos Proline Promag P 500 PROFINET con Ethernet-APL Color Significado Rojo intermitente El intercambio cíclico de datos estaba activo pero la comunicación estaba desconectada: Frecuencia de intermitencia: 3 Hz Puerto 1 activo: Apagado No está conectado o no se ha establecido ninguna PROFINET con Ethernet conexión.
Página 183 Proline Promag P 500 PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos Color Significado Verde intermitente Tras petición desde el sistema de automatización: Frecuencia de intermitencia: 1 Hz (funcionalidad de la intermitencia: 500 ms encendido, 500 ms apagado) Si no se ha definido ningún "Nombre de la estación":...
Página 184 Diagnóstico y localización y resolución de fallos Proline Promag P 500 PROFINET con Ethernet-APL Color Significado Tensión de alimentación Verde Tensión de alimentación correcta. Apagado Tensión de alimentación desactivada o insuficiente. Endress+Hauser...
Página 185 Proline Promag P 500 PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos 12.3 Información de diagnóstico en el indicador local 12.3.1 Mensaje de diagnóstico Los fallos detectados por el sistema de automonitorización del equipo de medición se muestran por medio de un mensaje de diagnóstico en alternancia con el indicador operativo.
Página 186 Diagnóstico y localización y resolución de fallos Proline Promag P 500 PROFINET con Ethernet-APL Comportamiento de diagnóstico Símbolo Significado Alarma • Se interrumpe la medición. • Las salidas de señal y los totalizadores adoptan el estado definido para situaciones de alarma.
Página 187 Proline Promag P 500 PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos 12.3.2 Visualización de medidas correctivas X X X X X X X X X X X X X X 20.50 S801 V AlimentMuyBaja Menu Lista diagnóst.
Página 188 Diagnóstico y localización y resolución de fallos Proline Promag P 500 PROFINET con Ethernet-APL A0031056 Área de estado con señal de estado Información de diagnóstico Medidas correctivas con ID de servicio Además, los eventos de diagnóstico que han ocurrido pueden visualizarse en Menú...
Página 189 Proline Promag P 500 PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos 12.5 Información de diagnóstico en FieldCare o DeviceCare 12.5.1 Opciones de diagnóstico Cualquier fallo que detecta el equipo de medición aparece indicado en la página de inicio del software de configuración a la que se accede a la que establece la conexión.
Página 190 Diagnóstico y localización y resolución de fallos Proline Promag P 500 PROFINET con Ethernet-APL 2. En el lado derecho del área de trabajo, colocándose con el ratón sobre el parámetro.  Aparece una herramienta del software con información sobre remedios para el evento de diagnóstico en cuestión.
Página 191 Proline Promag P 500 PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos estado conforme a la especificación del perfil 4 de PROFIBUS PA se transmite al controlador de PROFINET con Ethernet-APL a través de la información de estado del byte de estado.
Página 192 Diagnóstico y localización y resolución de fallos Proline Promag P 500 PROFINET con Ethernet-APL Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 082 Almacenamiento de datos inconsistente Verifique las conexiones del módulo • Conductividad • Conductividad corregida Estado de las variables de medición...
Página 193 Proline Promag P 500 PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 169 Fallo en medición de conductividad 1. Comprueba las conditiones de tierra • Conductividad 2. Desactive la medidición de •...
Página 194 Diagnóstico y localización y resolución de fallos Proline Promag P 500 PROFINET con Ethernet-APL 12.7.2 Diagnóstico de la electrónica Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 201 Electrónica defectuosa 1. Reiniciar el dispositivo • Conductividad 2. Reemplazar la electrónica •...
Página 195 Proline Promag P 500 PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 262 Conexión al módulo interrumpida 1. Comprobar o sustituir el cable de • Conductividad conexión entre el módulo sensor (ISEM) •...
Página 196 Diagnóstico y localización y resolución de fallos Proline Promag P 500 PROFINET con Ethernet-APL Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 273 Electrónica principal defectuosa 1. Preste atención a la operación de • Conductividad emergencia de la pantalla •...
Página 197 Proline Promag P 500 PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 302 Verificación del instrumento activa Verificación del instrumento activa, por • Conductividad favor espere. • Conductividad corregida Estado de las variables de medición [Ex-fábrica]...
Página 198 Diagnóstico y localización y resolución de fallos Proline Promag P 500 PROFINET con Ethernet-APL Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 331 Actualización firmware fallida 1. Actualizar firmware del instrumento • Conductividad 2. Reiniciar instrumento • Conductividad corregida Estado de las variables de medición...
Página 199 Proline Promag P 500 PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 373 Fallo en electr. del sensor (ISEM) Transferir datos o reiniciar el instrumento • Conductividad •...
Página 200 Diagnóstico y localización y resolución de fallos Proline Promag P 500 PROFINET con Ethernet-APL Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 377 Señal de electrodo defectuosa 1. Activar detec tubería vacía. • Conductividad 2. Comp si la tubería está parcialm llena y •...
Página 201 Proline Promag P 500 PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 387 Datos de HistoROM defectuosos Contacte con servicio técnico • Conductividad • Conductividad corregida Estado de las variables de medición •...
Página 202 Diagnóstico y localización y resolución de fallos Proline Promag P 500 PROFINET con Ethernet-APL Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 431 Necesario recorte 1 … n Realizar recorte – Estado de las variables de medición...
Página 203 Proline Promag P 500 PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 442 Frequency output 1 saturated 1. Check frequency output settings – 2. Check process Estado de las variables de medición...
Página 204 Diagnóstico y localización y resolución de fallos Proline Promag P 500 PROFINET con Ethernet-APL Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 453 Anulación de caudal activado Desactivar paso de caudal • Conductividad • Conductividad corregida Estado de las variables de medición •...
Página 205 Proline Promag P 500 PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 491 Salida de corriente 1 … n - Simul. activada Desconectar simulación – Estado de las variables de medición...
Página 206 Diagnóstico y localización y resolución de fallos Proline Promag P 500 PROFINET con Ethernet-APL Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 495 Simulación evento de diagnóstico activa Desconectar simulación – Estado de las variables de medición...
Página 207 Proline Promag P 500 PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 520 E/S 1 … n config de hardware no válido 1. Comprobar la configuración de I/O –...
Página 208 Diagnóstico y localización y resolución de fallos Proline Promag P 500 PROFINET con Ethernet-APL Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 594 Relay output 1 … n simulation active Desconectar simulación salida de – conmutación Estado de las variables de medición...
Página 209 Proline Promag P 500 PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 833 Temperatura de la electrónica muy baja Aumentar temperatura ambiente • Conductividad • Conductividad corregida Estado de las variables de medición [Ex-fábrica]...
Página 210 Diagnóstico y localización y resolución de fallos Proline Promag P 500 PROFINET con Ethernet-APL Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 842 Valor de proceso por debajo del límite 1. Disminuir el valor del proceso • Conductividad 2.
Página 211 Proline Promag P 500 PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos Información de diagnóstico Remedio Variables de medición afectadas Nº Texto corto 938 Corriente de bobina no estable 1. Compruebe si hay interferencias • Conductividad magnéticas externas •...
Página 212 Diagnóstico y localización y resolución de fallos Proline Promag P 500 PROFINET con Ethernet-APL 12.8 Eventos de diagnóstico pendientes Menú Diagnóstico permite ver por separado el evento de diagnóstico activo y el anterior. A fin de acceder a las medidas para rectificar un evento de diagnóstico: •...
Página 213 Proline Promag P 500 PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos / ../Lista diagnós Diagnóstico 1 F273 ErrorElectrPrinc Diagnóstico 2 Diagnóstico 3 A0014006-ES  38 Considérese el ejemplo del indicador local A fin de acceder a las medidas para rectificar un evento de diagnóstico: •...
Página 214 Diagnóstico y localización y resolución de fallos Proline Promag P 500 PROFINET con Ethernet-APL 12.10.2 Filtrar el libro de registro de eventos Utilizando el parámetro Parámetro Opciones de filtro puede definirse qué categoría de mensaje de evento se visualiza en el submenú Lista de eventos del indicador.
Página 215 Proline Promag P 500 PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos Número de Nombre de información información I1514 Carga iniciada I1515 Carga finalizada I1618 Módulo E/S 2 sustituído I1619 Módulo E/S 3 sustituído I1621 Módulo E/S 4 sustituído I1622 Calibración cambiada...
Página 216 Diagnóstico y localización y resolución de fallos Proline Promag P 500 PROFINET con Ethernet-APL Navegación Menú "Diagnóstico" → Información del equipo ‣ Información del equipo Nombre del dispositivo →  216 Número de serie →  216 →  216 Versión de firmware...
Página 217 "Información del fabricante". Puede bajarse un documento de información del fabricante en: • En el área de descargas del sitio web de Endress+Hauser: www.endress.com → Downloads • Especifique los siguientes detalles: •...
Página 218 No se prevé la limpieza interior del dispositivo. 13.2 Equipos de medición y ensayo Endress+Hauser ofrece una amplia gama de equipos de medición y ensayo, como W@M o ensayos de equipos. El centro Endress+Hauser de su zona le puede proporcionar información detallada sobre nuestros servicios.
Página 219 • Las reparaciones las realiza el personal de servicios de Endress+Hauser o usuarios debidamente formados. • Únicamente el personal de servicios de Endress+Hauser o en la fábrica pueden convertir los equipos certificados en otros equipos certificados. 14.1.2 Observaciones sobre reparaciones y conversiones Observe lo siguiente cuando tenga que realizar alguna reparación o modificación del...
Página 220 Reparación Proline Promag P 500 PROFINET con Ethernet-APL 14.5 Eliminación En los casos necesarios según la Directiva 2012/19/UE, sobre residuos de equipos eléctricos y electrónicos (RAEE), nuestro producto está marcado con el símbolo representativo a fin de minimizar los desechos de RAEE como residuos urbanos no seleccionados.
Página 221 Hay varios accesorios disponibles para el equipo que pueden pedirse junto con el equipo o posteriormente a Endress + Hauser. Puede obtener información detallada sobre los códigos de pedido correspondientes tanto del centro de ventas de Endress+Hauser de su zona como de la página de productos de Endress+Hauser en Internet: www.endress.com.
Página 222 Accesorios Proline Promag P 500 PROFINET con Ethernet-APL Protector del indicador Se usa para proteger el indicador contra impactos o rasguños, p. ej., provocados por Proline 500 digital arena en zonas desérticas.  Número de pedido: 71228792  Instrucciones de instalación EA01093D Cable de puesta a tierra Juego, comprende dos cables de puesta a tierra para la compensación de potencial.
Página 223 Proline Promag P 500 PROFINET con Ethernet-APL Accesorios Field Xpert SMT70 La tableta PC Field Xpert SMT70 para la configuración de equipos permite la gestión de activos de la planta (PAM) en zonas con y sin peligro de explosión. Es adecuado para que los técnicos de puesta en marcha y mantenimiento gestionen...
Página 224 Accesorios Proline Promag P 500 PROFINET con Ethernet-APL 15.4 Componentes del sistema Accesorios Descripción Gestor gráfico de datos El gestor gráfico de datos Memograph M proporciona información sobre todas las Memograph M variables medidas relevantes. Registra correctamente valores medidos, monitoriza valores límite y analiza puntos de medida.
Página 225 Proline Promag P 500 PROFINET con Ethernet-APL Datos técnicos Datos técnicos 16.1 Aplicación El equipo de medición tiene por único objeto la medición de flujo de líquidos que presenten una conductividad mínima de 5 µS/cm. Según la versión pedida, el equipo de medición también puede medir productos potencialmente explosivos, inflamables, venenosos y oxidantes.
Página 226 Datos técnicos Proline Promag P 500 PROFINET con Ethernet-APL Recomendado Diámetro nominal Ajustes de fábrica volumétrico valor mín./máx. Valor de fondo Valor de de fondo de de escala de la Supresión de impulso escala salida de caudal residual (~ 2...
Página 227 (p. ej., iTEMP) • Densidad de referencia para calcular el caudal másico Endress+Hauser ofrece diversos equipos de medición de presión y temperatura: véase la sección "Accesorios"→  224 Se recomienda suministrar al equipo con valores medidos externamente siempre que se quiera que calcule el caudal volumétrico normalizado.
Página 228 Datos técnicos Proline Promag P 500 PROFINET con Ethernet-APL Caída de tensión Típicamente: 0,6 … 2 V para 3,6 … 22 mA (pasivo) Tensión de entrada ≤ 30 V (pasivo) máxima Tensión de circuito abierto ≤ 28,8 V (activo) Variables de entrada •...
Página 229 Proline Promag P 500 PROFINET con Ethernet-APL Datos técnicos 16.4 Salida Señal de salida PROFINET con Ethernet APL Uso del equipo Conexión del equipo a un interruptor de campo APL El equipo solo puede utilizarse de acuerdo con las siguientes clasificaciones de puertos APL: •...
Página 230 Datos técnicos Proline Promag P 500 PROFINET con Ethernet-APL Atenuación Configurable: 0 … 999,9 s Variables medidas • Caudal volumétrico asignables • Caudal másico • Caudal volumétrico normalizado • Velocidad de flujo • Conductividad • Temp. electrónica Salida de pulsos/frecuencia/conmutación Función...
Página 231 Proline Promag P 500 PROFINET con Ethernet-APL Datos técnicos Tensión de circuito abierto CC 28,8 V (activo) Comportamiento de Binario, conductivo o no conductivo conmutación Retardo de conmutación Configurable: 0 … 100 s Número de ciclos de Sin límite conmutación Funciones asignables •...
Página 232 Datos técnicos Proline Promag P 500 PROFINET con Ethernet-APL Las siguientes entradas y salidas están disponibles para este fin: • Selección de la salida de corriente: 4 a 20 mA (activo), 0/4 a 20 mA (pasivo) • Salida de pulsos/frecuencia/conmutación •...
Página 233 Proline Promag P 500 PROFINET con Ethernet-APL Datos técnicos Indicador local Indicador de textos Con información sobre causas y medidas correctivas sencillos Retroiluminación La iluminación de color rojo indica que hay un error en el equipo. Señal de estados conforme a recomendación NAMUR NE 107 Interfaz/protocolo •...
Página 234 Datos técnicos Proline Promag P 500 PROFINET con Ethernet-APL Polaridad Corrección automática de las líneas de señal "APL +" y "APL -" cruzadas Protocolo MRP (Media No es posible (conexión punto a punto con el interruptor de campo APL) Redundancy Protocol)
Página 235 Proline Promag P 500 PROFINET con Ethernet-APL Datos técnicos Código de producto para Tensión del terminal Rango de frecuencias "Fuente de alimentación" CD 24 V ±20% – Opción I CA 100 … 240 V –15 a +10 % 50/60 Hz, ±4 Hz...
Página 236 Datos técnicos Proline Promag P 500 PROFINET con Ethernet-APL 16.6 Características de funcionamiento Condiciones de trabajo de • Límites de error conformes a DIN EN 29104, en el futuro ISO 20456 referencia • Agua, típicamente: +15 … +45 °C (+59 … +113 °F); 0,5 … 7 bar (73 … 101 psi) •...
Página 237 Proline Promag P 500 PROFINET con Ethernet-APL Datos técnicos Valores de caudal de texto plano 0,5 % Diámetro nominal máx [mm] [in] [m/s] [ft/s] [m/s] [ft/s] 25 … 600 1 … 24 1,64 50 … 300 2 … 12 0,25...
Página 238 Datos técnicos Proline Promag P 500 PROFINET con Ethernet-APL –10 –20 –30 ⁰ ¹ ² ³ ⁴ ⁵ ⁶ [ S/cm] µ A0047944  43 Error de medición (opcionalmente: código de producto para "Medición de la conductividad calibrada", opción CW) Repetibilidad v.l.
Página 239 Proline Promag P 500 PROFINET con Ethernet-APL Datos técnicos Temperatura de La temperatura de almacenamiento debe encontrarse dentro del rango de temperaturas almacenamiento ambiente que admiten el transmisor y el sensor →  29. • El equipo de medición debe encontrarse protegido de la radiación solar directa a fin de evitar que alcance temperaturas superficiales excesivas.
Página 240 Datos técnicos Proline Promag P 500 PROFINET con Ethernet-APL Resistencia a vibraciones y Vibración sinusoidal según IEC 60068-2-6 choques Código de pedido para "Caja de conexión del sensor", opción L "Aleación para moldeo, inoxidable" y código de pedido para "Opción del sensor", opción CG "Cuello prolongado para aislamiento"...
Página 241 Proline Promag P 500 PROFINET con Ethernet-APL Datos técnicos [°F] [°C] 40 60 80 100 120 140 160 [°C] [°F] A0029347  44 Temperatura ambiente Temperatura del producto Área coloreada: el rango de temperaturas ambiente de –10 … –20 °C (+14 … –4 °F) es válido solo para las bridas de acero inoxidable Área sombreada: aplicaciones exigentes solo para productos en un rango de valores de temperatura de...
Página 242 Datos técnicos Proline Promag P 500 PROFINET con Ethernet-APL Conductividad ≥5 μS/cm para líquidos en general. Proline 500 La conductividad mínima necesaria también depende de la longitud del cable de conexión →  31. Rangos de presión- Se puede obtener una visión general de los rangos de presión-temperatura para las temperatura conexiones a proceso en la información técnica...
Página 243 Proline Promag P 500 PROFINET con Ethernet-APL Datos técnicos Diámetro nominal Valores de alarma para la presión absoluta en [mbar] ([psi]) según la temperatura del producto: [mm] [pulgadas] +25 °C (+77 °F) +80 °C (+176 °F) +100 °C (+212 °F) +130 °C (+266 °F)
Página 244 Datos técnicos Proline Promag P 500 PROFINET con Ethernet-APL Peso en unidades SI Diámetro nominal EN (DIN), AS ASME [mm] [in] Presión nominal [kg] Presión nominal [kg] Presión nominal [kg] ½ PN 40 Clase 150 10 K PN 40 Clase 150 10 K –...
Página 245 Proline Promag P 500 PROFINET con Ethernet-APL Datos técnicos Especificaciones del tubo de Diámetro Presión nominal Diámetro interno de la conexión a medición nominal proceso ASME AS 2129 AS 4087 PTFE (DIN) [mm] [pulga [bar] [psi] [bar] [bar] [bar] [mm]...
Página 246 Datos técnicos Proline Promag P 500 PROFINET con Ethernet-APL Material de la ventana Código de producto para "Caja del transmisor": • Opción A "Aluminio, recubierta": vidrio • Opción D "Policarbonato": plástico de policarbonato • Opción: L "Moldeada, inoxidable": vidrio Componentes de sujeción para montaje en barra de soporte •...
Página 247 Proline Promag P 500 PROFINET con Ethernet-APL Datos técnicos Caja del sensor • DN 15 a 300 (½ a 12") Caja de aluminio en forma de semiconcha, aluminio, recubierta de AlSi10Mg • DN 25 a 600 (1 a 24") Caja completamente soldada hecha de acero al carbono con barniz protector Tubos de medición...
Página 248 Datos técnicos Proline Promag P 500 PROFINET con Ethernet-APL Discos de puesta a tierra • Acero inoxidable, 1.4435 (316L) • Aleación C22, 2.4602 (UNS N06022) • Titanio • Tántalo Electrodos apropiados Electrodo de medición, electrodo de referencia y electrodo de detección de tubería vacía: •...
Página 249 Proline Promag P 500 PROFINET con Ethernet-APL Datos técnicos A0028232  46 Configuración con control táctil Proline 500, digital Proline 500 Elementos del indicador • Indicador gráfico de 4 líneas, iluminado • Retroiluminación de color blanco; cambia a rojo cuando se produce un error en el equipo •...
Página 250 Datos técnicos Proline Promag P 500 PROFINET con Ethernet-APL Software de Unidad de Interfaz Información adicional configuración configuración compatible Field Xpert SMT70/77/50 • Todos los protocolos Manual de instrucciones de bus de campo BA01202S • Interfaz WLAN Ficheros de descripción del •...
Página 251 Proline Promag P 500 PROFINET con Ethernet-APL Datos técnicos Gestión de datos de la El equipo de medición dispone de la función HistoROM para la gestión de datos . La HistoROM aplicación de gestión de datos HistoROM incluye tanto el almacenaje e importación/ exportación de equipos clave como el procesamiento de datos, y confiere a las tareas de...
Página 252 Reino Unido (instrumentos reglamentarios). Estas se enumeran en la declaración UKCA de conformidad, junto con las especificaciones designadas. Si se selecciona la opción de pedido correspondiente a la marca UKCA, Endress+Hauser identifica el equipo con la marca UKCA para confirmar que ha superado satisfactoriamente las evaluaciones y pruebas pertinentes.
Página 253 PED/G1/x (x = categoría) o b) UK/G1/x (x = categoría) en la placa de identificación del sensor, Endress+Hauser confirma que se cumplen los "Requisitos de seguridad esenciales" a) especificados en el anexo I de la Directiva sobre equipos a presión 2014/68/UE o en el b) plan 2 de Instrumentos reglamentarios 2016 n.º...
Página 254 Se puede realizar un pedido de paquetes de software con el instrumento o más tarde a Endress+Hauser. La información detallada sobre el código de producto en cuestión está disponible en su centro local Endress+Hauser o en la página de productos del sitio web de Endress+Hauser: www.endress.com.
Página 255 Proline Promag P 500 PROFINET con Ethernet-APL Datos técnicos Registro de datos (registrador de líneas): • Activación de una capacidad de memoria de hasta 1000 valores medidos. • Emisión de hasta 250 valores medidos por cada uno de los 4 canales de memoria. El intervalo de registro puede ser configurado por el usuario.
Página 256 • Device Viewer (www.endress.com/deviceviewer): Introduzca el número de serie que figura en la placa de identificación • Endress+Hauser Operations App: Introduzca el número de serie que figura en la placa de identificación o escanee el código matricial de la placa de identificación.
Página 257 Proline Promag P 500 PROFINET con Ethernet-APL Datos técnicos Documentación especial Contenido Código de la documentación Información sobre la directiva europea de equipos de presión SD01614D Homologaciones de radio para interfaz WLAN para módulo indicador SD01793D A309/A310 Servidor web SD02760D Contenido Código de la documentación...
Página 258 Índice alfabético Proline Promag P 500 PROFINET con Ethernet-APL Índice alfabético Configuración de E / S (Submenú) ... . 127 Configuración de WLAN (Asistente) ..153 Acceso de escritura .
Página 259 Proline Promag P 500 PROFINET con Ethernet-APL Índice alfabético Salida de corriente ..... . . 129 Condiciones de proceso Salida de relé 1 … n ..... . 139 Pérdida de carga .
Página 260 Índice alfabético Proline Promag P 500 PROFINET con Ethernet-APL ver Diseño del equipo de medición Funciones Documentación suplementaria ....256 ver Parámetros Documento Finalidad ....... . 7 Gestión de la configuración del equipo .
Página 261 Proline Promag P 500 PROFINET con Ethernet-APL Índice alfabético Montaje del sensor Microinterruptor de protección contra escritura ..164 Pares de apriete de los tornillos, máximos ..35 Módulo Preparación para el montaje ....33 Control del totalizador de volumen .
Página 262 Índice alfabético Proline Promag P 500 PROFINET con Ethernet-APL Proline 500, transmisor digital Sensores pesados ......26 Conexión del cable de señal/cable de tensión de...
Página 263 Proline Promag P 500 PROFINET con Ethernet-APL Índice alfabético Visión general ......81 W@M Device Viewer ......17 Visualización .
Página 264 *71643870* 71643870 www.addresses.endress.com...

Endress+Hauser Proline Promag P 500 Manual De Instrucciones

Enlaces rápidos

Manuales relacionados para Endress+Hauser Proline Promag P 500

Resumen de contenidos para Endress+Hauser Proline Promag P 500
