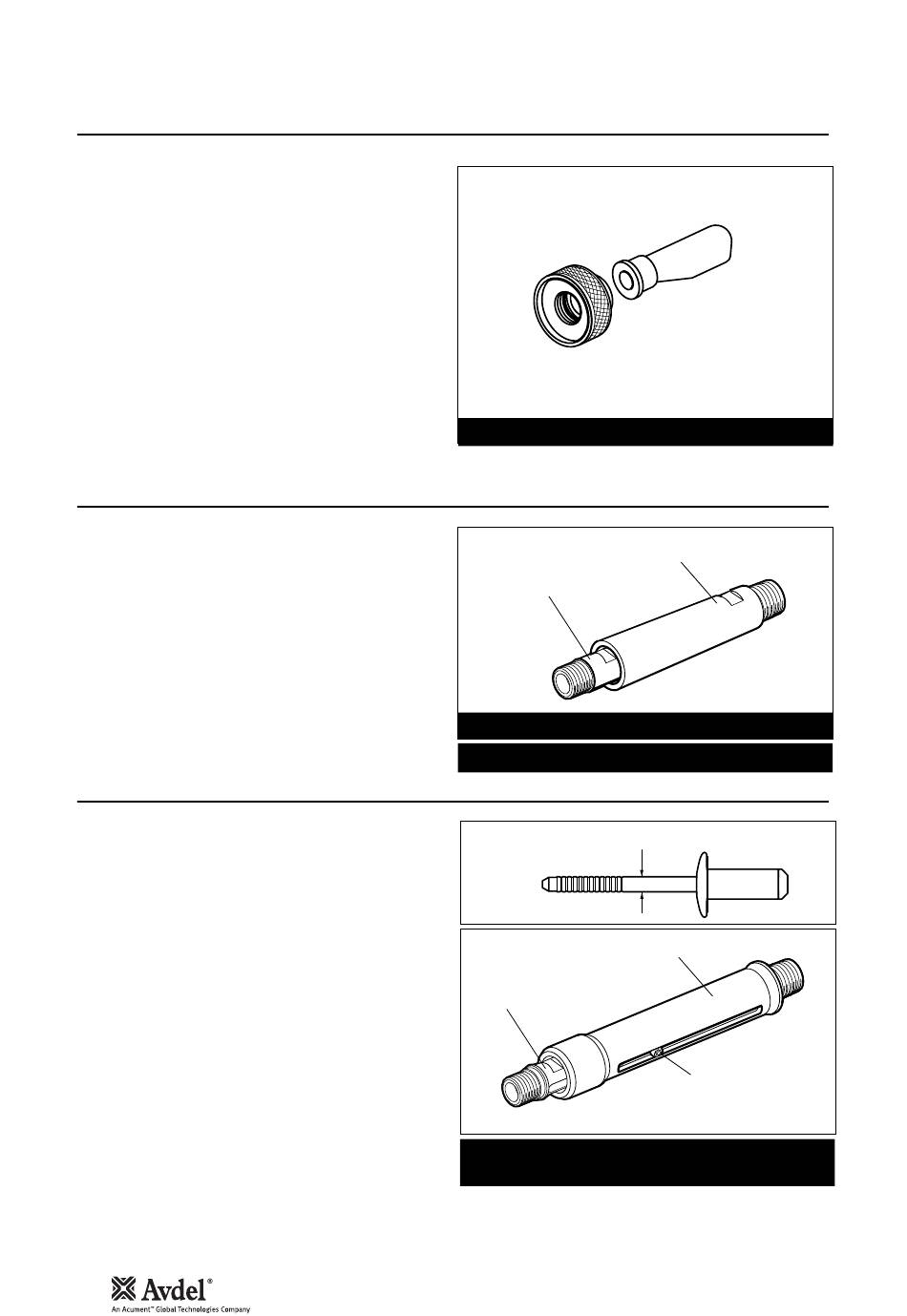

A c e s s ó r i o s
D e f l e c t o r d e h a s t e s
O deflector de hastes é uma alternativa muito simples para o
captador de hastes standard e permite o acesso a áreas
difíceis.
É fácil de montar na ferramenta, siga o procedimento abaixo:
Desaparafuse a porca de retenção 26 inserindo um
tirante de 3 mm de diâmetro num dos furos.
Remova a porca de retenção 26 e o conjunto do captador
de hastes, peças 18, 20, 21, 22, 23, 24 e 25.
Aparafuse a porca adaptadora na tampa da extremidade
27.
Empurre a extremidade do cubo do deflector de hastes na
ranhura interna da porca adaptadora.
Rode o deflector de hastes até a abertura estar virada
para o lado contrário do operador e outra(s) pessoa(s) na
proximidade.
E x t e n s ã o
Montada entre a ferramenta e o conjunto de ponta, a extensão
proporciona um alcance extra de 76 milímetros, ideal para
utilizar em aplicações profundas e estreitas.
Para montar a extensão, retire quaisquer componentes do
conjunto de ponta.
Aparafuse a extensão interior ao alojamento do alargador
de garras 1.
Aparafuse o invólucro exterior no conjunto da cabeça 4.
Aparafuse o conjunto de ponta na extensão.
NÃO UTILIZE COM O CONJUNTO DE PONTA MAXLOK
E j e c t o r l a t e r a l
Montado entre a ferramenta e o conjunto de ponta, o ejector
lateral obriga a expulsão das hastes pela frente da ferramenta
e proporciona um alcance adicional de 90 mm. Não é uma
opção quando da colocação de elementos de fixação
Maxlok
.
®
Para montar o ejector lateral, remova quaisquer
componentes do conjunto de ponta.
Remova o parafuso de tampa de cabeça oca do ejector
lateral.
Aparafuse a extensão interior ao conjunto do alojamento
do alargador de garras 1.
Aparafuse o invólucro exterior na cabeça 4.
Substitua o parafuso de tampa de cabeça oca fixando-o
com Loctite Screwlock 222, referência 07900-00371.
Aparafuse o conjunto de ponta no ejector lateral.
Para uma maior facilidade de utilização, recomendamos que o
captador de hastes ou o deflector de hastes seja substituído
com a tampa de segurança referência 71210-20201. O 'O'
ring 19 tem de permanecer.
As referências das peças em negrito referem-se ao conjunto geral e à lista de peças nas páginas 62-63.
56
PORCA ADAPTADORA
71210-20101
REFERENCIA DO KIT: 71210-20100
EXTENSÃO
INTERIOR
REFERÊNCIA DA EXTENSÃO STANDARD 71210-20300
®
.
EXTENÇÃO
DIÂMETRO DE HASTE
EXTENSÃO
INTERIOR
Referência: 07498-00900
para elementos de fixação com uma haste com diâmetro superior a 3,1 mm
DEFLECTOR DE HASTES
07340-00342
INVÓLUCRO EXTERIOR
3
/
" &
1
/
" MAXLOK
®
: 71230-20300
16
4
INVÓLUCRO EXTERIOR
PARAFUSO DE
TAMPA DE CABEÇA
OCA de 8-32 x
/
"
1
4
