P u e s t a e n s e r v i c i o
S u m i n i s t ro d e a i r e

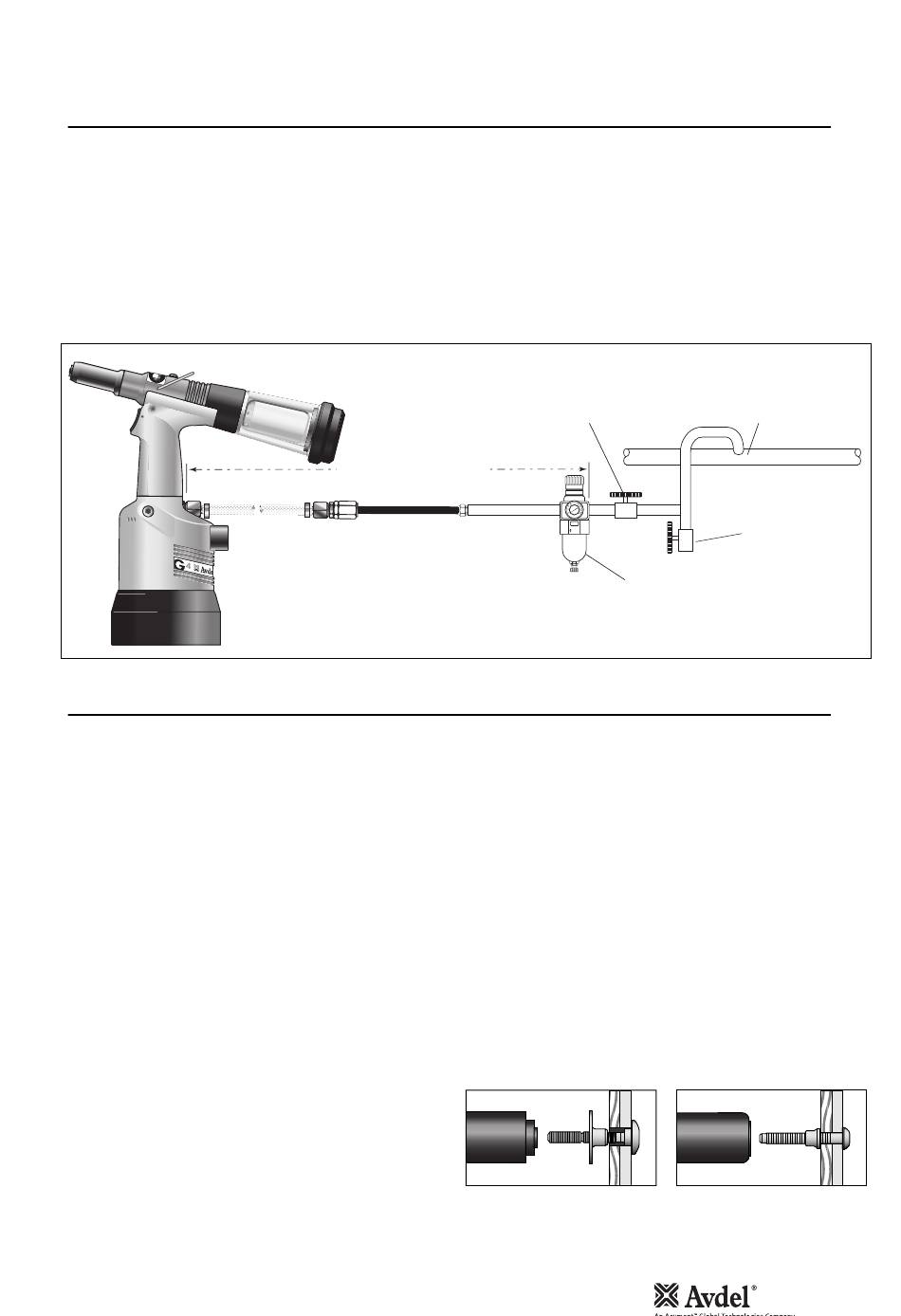

Todas las máquinas son accionadas con aire comprimido a una presión óptima de 5,5 bar. Recomendamos el uso de reguladores de
presión y de sistemas automáticos de engrase/filtrado en el suministro de aire principal. Estos deben adaptarse dentro de 3 metros de
la máquina (ver el diagrama que sigue a continuación) para asegurar una vida máxima de la máquina y un mínimo mantenimiento de la
máquina.
Las mangueras de suministro de aire deben tener una mínima presión nominal efectiva de trabajo del 150% de la presión máxima
producida en el sistema o de 10 bar, la que sea más alta de ellas. Las mangueras de aire deben ser resistentes al aceite, tener un
exterior resistente a la abrasión y deben estar blindadas cuando las condiciones de funcionamiento pueden originar que se dañen las
mangueras. Todas las mangueras de aire DEBEN tener un diámetro interior mínimo de 6,4 milímetros o
Leer detalles del servicio diario de mantenimiento en la página 35.
P ro c e d i m i e n t o d e f u n c i o n a m i e n t o
PARA TODOS LOS REMACHES EXCEPTO
AVTAINER ® Y MAXLOK ®
•
Asegurarse de que se encuentra montada la boquilla adecuada
para el remache a colocar (ver páginas 30-32).
•
Conectar la máquina al suministro de aire.
•
Insertar el vástago del remache en la boquilla de la máquina. El
remache deberá quedar sostenido por el sistema de vacío. Si no
es así, ajustar la válvula rotativa de extracción de vacío 65 (ver
nota abajo).
•
Acercar la máquina con el remache hacia la aplicación, de forma
que el remache que sobresale se introduzca de frente al agujero
ya preparado de la misma.
•
Accionar completamente el gatillo. El ciclo de la máquina
asegurará que el remache quede introducido, y los vástagos
rotos serán proyectados hasta la parte posterior de la máquina.
AJUSTE DE LA EXTRACCIÓN DE VACÍO
•
Utilizando un destornillador, girar la válvula rotativa 65 hasta
que cese el flujo de aire en la parte posterior de la máquina.
•
Con la boquilla de la máquina dirigida hacia abajo, introducir
un remache (que no sea Avtainer
mantenerla en esa posición.
•
Girar la válvula rotativa en cualquier sentido hasta que exista
la suficiente aspiración como para retener el remache.
Los números de componentes en negrita se refieren al montaje general y a la lista de componentes de las páginas 40-41.
LLAVE DE PASO (USADA DURANTE EL MANTENIMIENTO
DEL FILTRO/REGULADOR O DE LAS
UNIDADES DE LUBRIFICACIÓN)
MÁXIMO DE TRES METROS
® o Maxlok ® ) en la misma y
8
REGULADOR DE PRESIÓN
Y FILTRO (VACIAR DIARIAMENTE)
AVTAINER ® Y MAXLOK ®
•
Asegurarse de que se encuentra montada la boquilla
adecuada.
•
Conectar la máquina al suministro de aire.
•
Inhabilitar el sistema de extracción de vacío haciendo girar la
válvula rotativa 65 hasta que sienta o escuche que no existe
flujo de aire en la parte frontal de la boquilla.
•
Empujar el vástago del Maxlok
taladro de la aplicación.
•
Colocar el collar en el vástago (en el sentido indicado en las
figuras).
•
Manteniendo la cabeza del vástago contra la aplicación,
empujar la máquina sobre la parte sobresaliente del vástago.
•
Presionar a fondo el gatillo. Con un ciclo se asegurará que el
collar quede comprimido en los anillos de fijación del vástago,
y que el vástago se rompa por la acanaladura de rotura.
•
Soltar el gatillo. La máquina completa su ciclo empujando el
collar, y el vástago utilizado será empujado hacia la parte
posterior de la máquina con la inserción del siguiente
remache.
Colocación de AVTAINER ®
E s p a ñ o l
/ de pulgada.
1
4
PUNTO DE TOMA
DEL SUMINISTRO
PRINCIPAL
PUNTO DE DRENAJE
DEL SUMINISTRO
PRINCIPAL
® o Avtainer ® a través del
Colocación de MAXLOK ®
